[嵌入式]STM32 . 串口

USART:通用同步异步收发器
外部设备之间进行全双工数据交换。USART利用分数波特率发生器提供宽范围的波特率选择。
支持同步单向通信和半双工单线通信。
使用多缓冲器配置的DMA方式,可以实现高速数据通信。

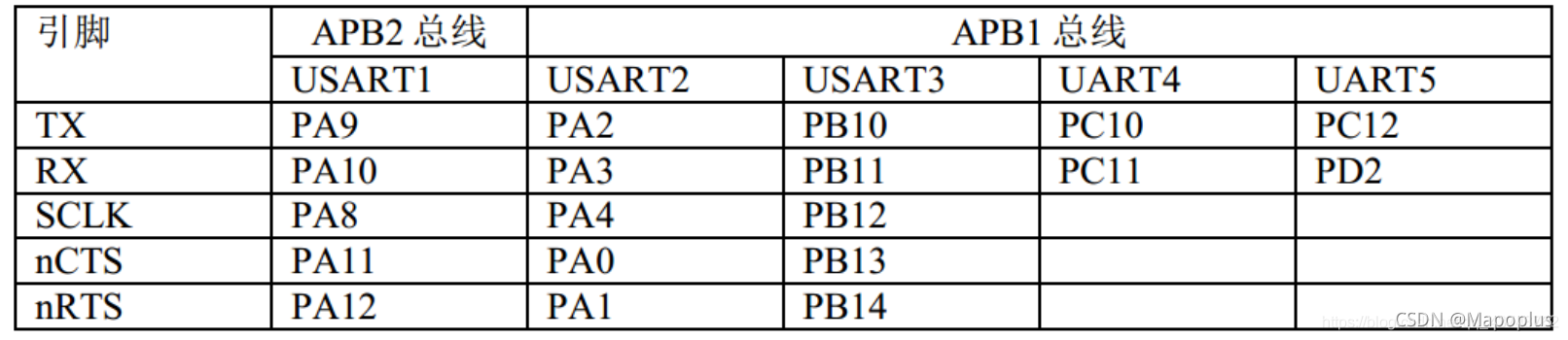

STM32中的USART:
在这里插入图片描述
任何USART双向通信至少需要两个脚:接收数据输入(RX)和发送数据输出(TX)。
RX:接收数据串行输。通过过采样技术来区别数据和噪音,从而恢复数据。
TX:发送数据输出。当发送器被禁止时,输出引脚恢复到它的I/O端口配置。

USART的初始化
在这里以USART1为例
1.初始化串口的GPIO引脚

	//初始化结构体
	GPIO_InitTypeDef GPIO_InitStructure;
	//开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	//TX -> PA9
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	//TX为复用推挽输出
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_Init(GPIOA, &GPIO_InitStructure); 					//对每个IO口都要初始化一次
	//RX -> PA10
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	//RX为浮空输入
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

在IO口初始化时我刚开始只用了一次
GPIO_Init(GPIOA, &GPIO_InitStructure); 导致串口不能发送数据,在串口助手中没有数据显示
后来发现这相当于只对PA10做了初始化,而TX ->PA9并没有初始化
太难过了,这就是菜鸟的失误Q.Q

2.初始化串口

	//初始化结构体
	USART_InitTypeDef USART_InitStructure;
	//开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

	//串口配置
	//串口传输波特率  //115200是最大的不会丢包的频率
	USART_InitStructure.USART_BaudRate = 115200;
	//在一帧中传输或接收的数据位设置为8bit
  	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
  	//发送的停止位数目
  	USART_InitStructure.USART_StopBits = USART_StopBits_1;
  	//奇偶模式,设置为奇偶失能
 	USART_InitStructure.USART_Parity = USART_Parity_No;
  	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;		//硬件流控制失能
  	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;										//发送与接收使能
  	//初始化串口
	USART_Init(USART1, &USART_InitStructure);
	//串口使能
	USART_Cmd(USART1, ENABLE);

重定向printf函数发送字符串
在大佬Aspirant-GQ的博客中引用的
https://blog.csdn.net/qq_43743762/article/details/97811470

//内部调用函数,在工程设置中勾选OPTIONS的USE Micro LIB
int fputc(int ch, FILE *f)
{
	USART_SendData(USART1, (u8)ch);
	while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
	return ch;
}

这只是用了串口的收发,还没有用到中断
