内存接口芯片，服务器平台，PCIe 芯片
澜起科技成立于2004年，是国际领先的数据处理及互连芯片设计公司，致力于为云计算和人工智能领域提供高性能，低功耗的芯片解决方案，目前公司拥有互连类芯片和津逮?服务器平台两大产品线。
作为科创板首批上市企业，澜起科技于2019年7月登陆上海证券交易所，股票代码为688008。公司总部设在上海，并在昆山，北京，西安，澳门及美国，韩国等地设有分支机构。
产品与解决方案
澜起科技致力于为云计算和人工智能领域，提供以芯片为基础的解决方案。
内存接口芯片
概述
澜起科技凭借其先进的高速，低功耗技术，为新一代服务器平台提供符合JEDEC标准的高性能内存接口解决方案。随着JEDEC标准和内存技术的发展演变，公司先后推出了DDR2 - DDR5系列内存接口芯片，可应用于RDIMM（寄存双列直插内存模组）及LRDIMM（减载双列直插内存模组），满足高性能服务器对高速，大容量的内存系统的需求。
通常，内存接口芯片按功能可分为两类：一是寄存缓冲器（RCD，又称“寄存时钟驱动器”），用来缓冲来自内存控制器的地址/命令/控制信号；二是数据缓冲器（DB），用来缓冲来自内存控制器或内存颗粒的数据信号。RCD与DB组成套片，可实现对地址/命令/控制信号和数据信号的全缓冲。仅采用了RCD芯片对地址/命令/控制信号进行缓冲的内存模组通常称为RDIMM，而采用了RCD和DB套片对地址/命令/控制信号及数据信号进行缓冲的内存模组称为LRDIMM。由于LRDIMM对内存控制器接口的所有信号都进行了缓冲，对内存控制器而言降低了其负载，故名为减载内存模组。
内存接口芯片是内存模组（又称内存条）的核心器件，作为CPU存取内存数据的必由通路，其主要作用是提升内存数据访问的速度及稳定性，以匹配CPU日益提高的运行速度及性能。内存接口芯片需与各种内存颗粒及内存模组进行配套，并通过CPU厂商和内存厂商针对其功能和性能（如稳定性，运行速度和功耗等）的严格认证，才能进入大规模商用阶段。因此，研发此类产品不仅要攻克内存缓冲核心技术难关，还要突破服务器生态系统的高准入门槛，全球范围内能成功量产此类芯片的厂商为数不多。经过十多年的精心研发，澜起推出了DDR2 - DDR5系列高速，大容量内存缓冲解决方案。目前，公司的DDR4内存接口芯片已成功进入全球主流内存，服务器和云计算领域，占据国际市场的重要份额。
产品类型
DDR5产品
概述
澜起科技提供面向DDR5寄存双列内存模组（RDIMM）和减载双列直插内存模组（LRDIMM）的高性能，低功耗的DDR5内存接口解决方案，大幅提升了高端云计算服务器及高速内存子系统所需的运行性能，系统扩展性和能耗效率。DDR5是JEDEC标准定义的第5代双倍速率SDRAM内存标准。与DDR4相比，DDR5采用了更低的工作电压（1.1 V），同时在传输有效性和可靠性上又迈进了一步，轻松实现4800 MT/s的高运行速率，是DDR4最高速率的1.5倍。
产品列表
M88DR5RCD01
产品概述

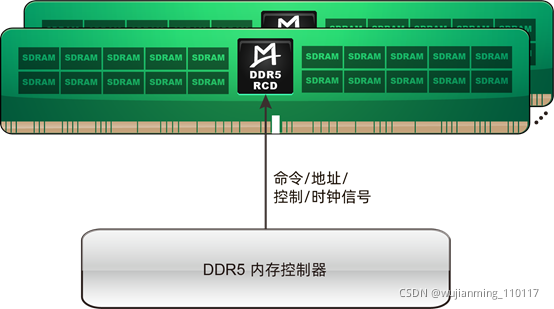

M88DR5RCD01是符合JEDEC标准的第一代DDR5寄存时钟驱动器（RCD）芯片，最高支持4800MT/s速率。该芯片采用双通道内存架构和1.1V VDD电压，更为节能。M88DR5RCD01除了可作为中央缓冲器，单独用于寄存双列直插内存模组（RDIMM）之外，还可以与 DDR5 数据缓冲器（DB）芯片组成套片，用于减载双列直插内存模组（LRDIMM），以提供更高容量，更低功耗的内存解决方案。
功能特点
? 符合JEDEC DDR5RCD01标准
? 最高支持4800MT/s速率
? 支持双通道1:2命令/地址/控制信号输入的寄存缓冲
? 内部集成PLL时钟驱动模块，每通道输出5对差分时钟信号
? 支持 1.1V VDD 和1.0V VDDIO电压
? 每通道支持2位片选信号
? 支持命令和地址输入信号的奇偶校验，通道之间独立运行
? 支持片选，命令/地址和DFE校准训练模式
? 输出信号特性可通过寄存器控制字进行配置
? 提供Sideband接口，支持I2C和I3C Basic模式
? 支持多种节电模式
? 超低功耗
? 绿色封装: 240 球 FCBGA
主要应用
? DDR5 RDIMM
? DDR5 LRDIMM
M88DR5DB01
产品概述

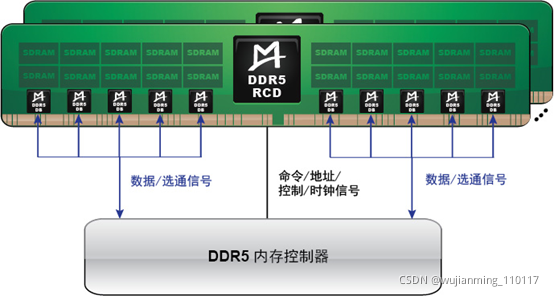

M88DR5DB01是一款带差分选通信号的双4位双向DDR5 DB（数据缓冲器）芯片。该芯片与DDR5 RCD（寄存时钟驱动器）芯片一起组成套片，用于DDR5 LRDIMM（减载内存模组）。该芯片符合JEDEC DDR5DB01标准，支持最高4800MT/s 速率，采用1.1V工作电压。在DDR5 LRDIMM应用中，一颗DDR5 RCD芯片需搭配十颗DDR5 DB芯片，即每个子通道配置五颗DB芯片，从而为为服务器平台提供更强性能的内存解决方案。
功能特点
? 符合JEDEC DDR5DB01标准
? 最高支持4800MT/s速率
? 双4位数据 (DQ) 线，支持双向重定时和1: 1再驱动
? 每颗DB支持2颗 x4 DRAM
? DQ通路内置FIFO，支持总线接口时钟域和DRAM接口时钟域解耦
? 支持多种选通(Strobe)和数据(Data)信号训练模式
? 支持DRAM周期性刷新功能
? 支持1.1V VDD电压
? 绿色封装: 55 球 FCBGA
典型应用
? DDR5 LRDIMM
津逮?服务器平台
概述
津逮?服务器平台，主要由澜起科技的津逮?CPU和混合安全内存模组（HSDIMM?）组成。该平台具备芯片级实时安全监控功能，可在信息安全领域发挥重要作用，为云计算数据中心提供更为安全，可靠的运算平台。此外，该平台还融合了先进的异构计算与互联技术，可为大数据及人工智能时代的各种应用，提供强大的综合数据处理及计算力支撑。
产品类型
津逮?CPU
概述
津逮?CPU是澜起科技推出的一系列具有安全预检测（PrC），或动态安全监控（DSC）功能的，x86架构处理器，适用于津逮?或其他通用的服务器平台。津逮?CPU在英特尔? x86处理器的基础上，集成了清华大学的DSC技术，可与澜起科技的混合安全内存模组（HSDIMM?）搭配，而组成津逮?服务器平台，为云计算服务器提供芯片级的硬件安全防护。此外，津逮?CPU还融合了先进的异构计算与互联技术，可为未来人工智能和大数据应用，提供强大的综合数据处理和计算力支撑。
产品特点
Local Brand
本土品牌，服务支持更及时
作为本土供应商，澜起科技更深刻洞悉本地客户的需求，能快速响应，为客户提供更为高效的服务支持。
安全监控
高安全，硬件级安全监控
津逮?CPU具有安全预检测（PrC）或动态安全监控（DSC）功能，可提供不同级别的硬件安全防护，让CPU运算更为安全，可靠。
性能强劲
性能强劲，比肩国际x86处理器
津逮?CPU基于英特尔?至强?处理器内核，其功能，性能及可靠性与至强?处理器一致。
Ecosystem
生态广，完全兼容x86操作系统与部件
津逮?CPU兼容成熟的x86生态系统，具有良好的可扩展性，灵活性和易用性，可为服务器的开发部署提供极大的便捷。

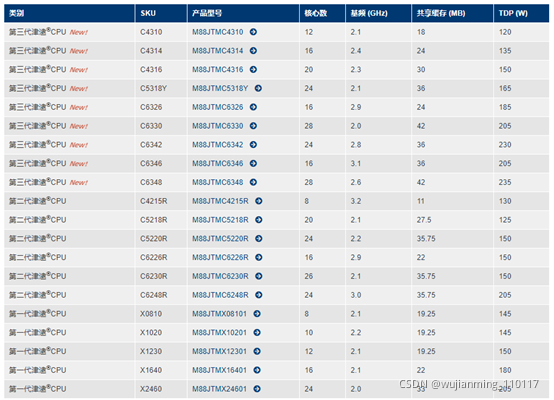

产品系列
DDR4产品
概述
DDR4是JEDEC标准定义的第4代双倍速率SDRAM内存标准。与DDR3和DDR2相比，DDR4在传输速率和数据可靠性上，做了进一步提升（8n-bit内存预读取，最高可实现32位），并采用1.2 V工作电压，更为节能。澜起科技提供的DDR4高性能，低功耗内存缓冲芯片面向DDR4寄存双列直插内存模组（RDIMM）和减载双列直插内存模组（LRDIMM），可提升云计算服务器及内存子系统所需的性能，系统扩展性和能耗效率。
产品列表
DDR3/2产品
概述
DDR3是JEDEC标准定义的第3代双倍速率SDRAM内存标准。澜起科技推出的DDR3寄存缓冲芯片（RCD）和内存缓冲芯片（MB）符合JEDEC标准，可分别用于寄存双列直插内存模组（RDIMM）和减载双列直插内存模组（LRDIMM），为市面通用的服务器平台提供高速，高性能，低功耗的内存解决方案，助力云计算产业的快速发展。
DDR2是JEDEC标准定义的第2代双倍速率SDRAM内存标准。澜起科技研发的DDR2 高级内存缓冲芯片（AMB）性能优异并且功耗超低，可应用于全缓冲双列直插内存模组（FBDIMM），为高性能的服务器和工作站提供更好的基于FBDIMM的内存解决方案。
产品列表
PCIe Retimer芯片
概述
澜起科技的PCIe 4.0 Retimer芯片，采用先进的信号调理技术来补偿信道损耗，并消除各种抖动源的影响，从而提升信号完整性，增加高速信号的有效传输距离，为服务器，存储设备及硬件加速器等应用场景，提供可扩展的高性能PCIe互连解决方案。该系列Retimer芯片符合PCIe 4.0基本规范，支持业界主流封装，功耗和传输延时等关键性能指标，达到国际先进水平，并已与CPU，网卡，固态硬盘，GPU和PCIe交换芯片等进行了广泛的互操作测试。

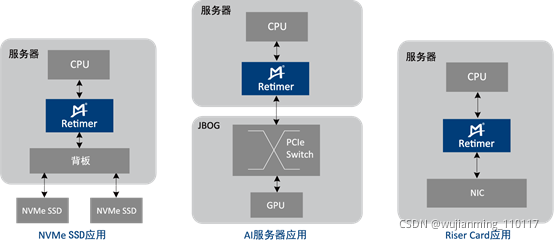

典型应用场景
M88RT40816

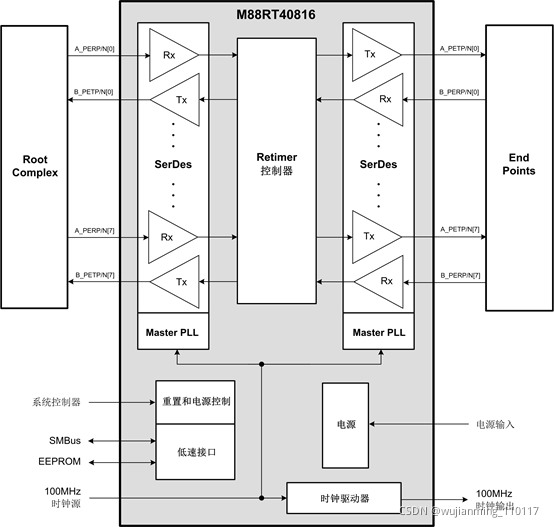

M88RT40816是一款高性能的8通道PCIe 4.0 Retimer芯片，符合PCIe 4.0基本规范，支持业界主流封装。芯片采用先进的信号调理技术，以补偿信道损耗并消除各种抖动源的影响。
功能特点
? 高性能双向8通道PCIe 4.0 Retimer
o 高性能16 GT/s SerDes，可补偿高达30 dB的信道损耗
o 消除确定性抖动与随机抖动
o 支持按通道独立配置SerDes参数
? 标准与兼容性
o 符合PCIe 4.0基本规范
o 支持业界主流封装
? 时钟
o 采用标准100 MHz参考时钟
o 支持Common Clock, SRNS和SRIS
o 支持100 MHz参考时钟输出
? 电源管理
o 支持PCIe L1PM特性
? 支持通道极性翻转
? 支持热插拔
? 低功耗，低延时
? 测试与调试
o IEEE 1149.6 AC-JTAG Boundary Scan
o 支持Rx裕量测试 （时间和电压），Slave Loop-back
o 支持多项DFX功能，方便系统调试
? 可通过SMBus或EEPROM实现器件配置
? 1.8 V及0.8 V供电
? 13.4 mm x 8.5 mm， 332-ball FCCSP封装
典型应用
? 服务器
? 存储设备
? 硬件加速器
M88RT41632

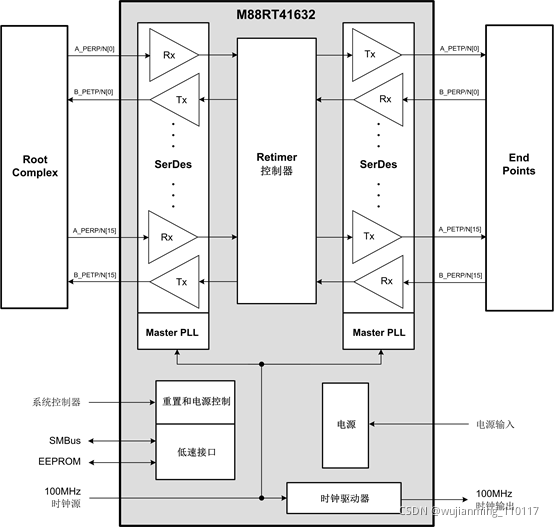

M88RT41632是一款高性能的16通道PCIe 4.0 Retimer芯片，符合PCIe 4.0基本规范，支持业界主流封装。芯片采用先进的信号调理技术，以补偿信道损耗并消除各种抖动源的影响。
功能特点
? 高性能双向16通道PCIe 4.0 Retimer
o 高性能16 GT/s SerDes，可补偿高达30 dB的信道损耗
o 消除确定性抖动与随机抖动
o 支持按通道独立配置SerDes参数
? 标准与兼容性
o 符合PCIe 4.0基本规范
o 支持业界主流封装
? 时钟
o 采用标准100 MHz参考时钟
o 支持Common Clock, SRNS和SRIS
o 支持100 MHz参考时钟输出
? 电源管理
o 支持PCIe L1PM特性
? 支持通道极性翻转
? 支持热插拔
? 低功耗，低延时
? 测试与调试
o IEEE 1149.6 AC-JTAG Boundary Scan
o 支持Rx裕量测试 （时间和电压），slave loop-back
o 支持多项DFX功能，方便系统调试
? 可通过SMBus或EEPROM实现器件配置
? 1.8 V及0.8 V供电
? 22.8 mm x 8.9 mm， 354-ball FCCSP封装
典型应用
? 服务器
? 存储设备
? 硬件加速器
