AD7606 SPI模式网上问题汇总

AD7606的运行原理

AD7606的读取过程是首先要用MCU发一个convst信号（就是一个PWM波形告诉AD7606什么时候进行采集）给AD7606，然后AD7606转换完毕后，会发出一个busy信号通知单片机此时再启动SPI去读取采样之后的值。值得注意的是在用串口读取的时候，MSB DB15是在CS的下降沿输出的，而DB14到DB0是在SCLK的上升沿输出的。这在datasheet的28页第二列页首那段有描述，SPI配置成SCLK的上升沿读取，DB15可能读取不到。

问题汇总

Q: AD7606的转换时间非常长，在4倍过采样率的时候转换时间达到300us了，和官方资料说的17us相差甚大。
A:仔细检查OS[2:0]三个引脚的焊接，并用万用表测量确认。
Q:由dsp读取ad7606的数据，在dsp给出convsta/b后，busy本应该产生高电平信号的，但是没看到任何现象，这个问题产生的原因有哪些？
A:RESET管脚是否有拉高，各个供电电源电压是否正确？上电的顺序是如何的？因为手册中Table4 Vdrive to AGND 在-0.3V to AVcc+0.3V,所以AVcc要比Vdrive先上电。其次还要注意您输入信号的范围是多少？是否在手册要求的范围内？如果这些都正确的话，您也可以尝试给AD7606一个reset信号，看看是否能解决问题？
Q:BUSY引脚一直是高电平
A:1.换个数据源试试，看看是否发生变化。2.判断芯片有没有虚焊
Q: 读取AD7606模块硬件SPI通信读取值一直是0XFFFF
A:注意接口，端口是否都接对了。
Q: 最近在研究AD7606，但是采样结果怎么弄都与预期的不一样，大家玩过这个片子的可以帮忙看下；以下是8路采样的结果，其中第二路的结果应该在0左右就对了
A:考虑时序是否正确

调试方法

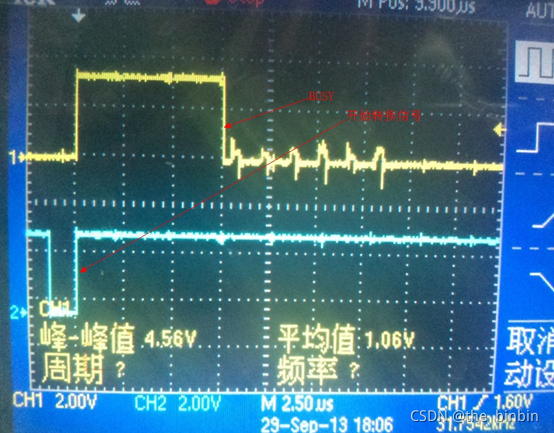

用示波器看了BUSY线,转换线等各种线的波形，目的是确定芯片是否正常工作。
师傅又测量了V1通道两端的波形，在没有给输入的情况下发现存在波形。
后面师傅又去看了下手册，发现V1通道需要接AGND，基准电压接地脚同样要接AGND，但是在电路中，V1与V8通道与基准电压接地脚的地线都分开了，通道接到了24V地，基准接到了3V3，所以导致读取的数据乱码。
可能是八个引脚都要同时接一个地？
