1所需软件及环境
1.STM32CubeMX软件。
2.Altisum Designer软件。
3.Win10操作系统，Excel为Mondo 2016版本（类似于2016版或365版）。
本例教程中的STM32CubeMX版本号为6.2.0，Altisum Designer版本号为21.5.1。不同版本的软件操作不完全相同，本教程亦可作为参照。
2具体操作步骤
2.1从STM32CubeMX软件中导出STM32芯片的引脚说明CSV文件

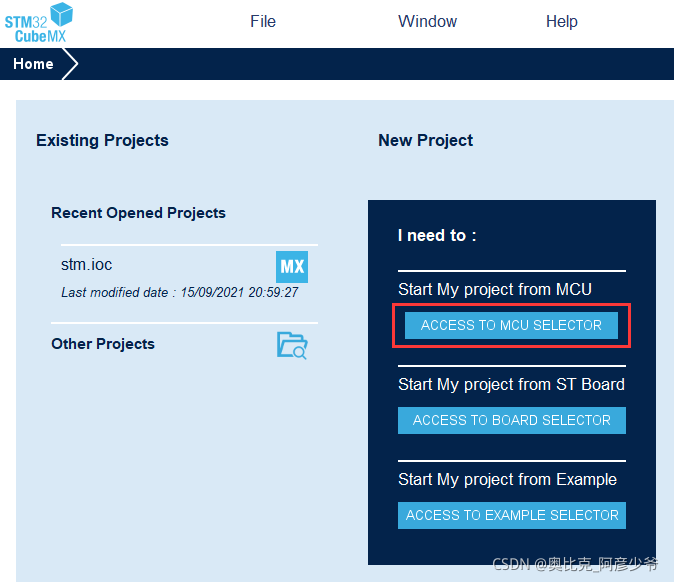

1.打开STM32CubeMX软件，新建STM32F103C8T6工程。
2.在Part Number中搜索STM32F103C8，双击右侧STM32F103C8Tx芯片创建新工程。

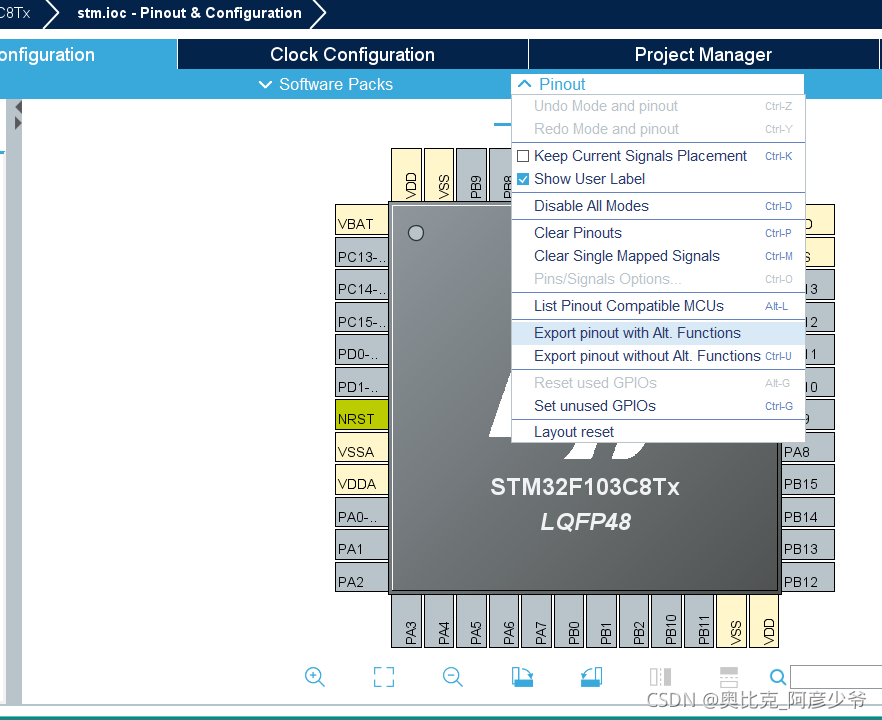

3.来到工程界面，单机Pinout->Export pinout with Alt. Functions，导出带复用功能的STM32F103C8T6引脚CSV文件，保存在桌面。（当然，也可导出不带复用功能的引脚CSV文件。）

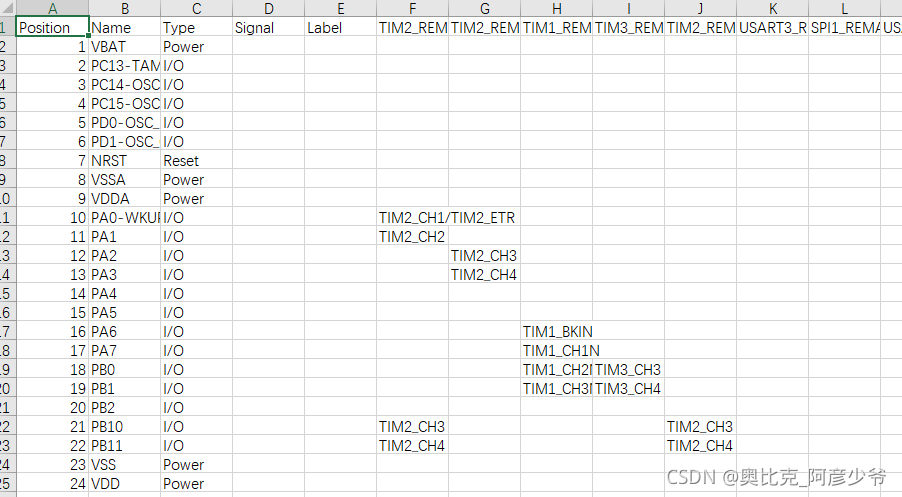

CSV文件（EXCEL文件）打开部分如下所示：
2.2整理SCV文件引脚名称
1.如果直接按照上图中的Name来命名原理图的引脚名称，有些过于单一。下面提供一种方法可以把复用功能添加到引脚名称中。
2.打开SCV文件，选中E2单元格，输入如下公式：=B2&IF(ISTEXT(F2),"/","")&F2&IF(ISTEXT(G2),"/","")&G2&IF(ISTEXT(H2),"/","")&H2&IF(ISTEXT(I2),"/","")&I2&IF(ISTEXT(J2),"/","")&J2&IF(ISTEXT(K2),"/","")&K2&IF(ISTEXT(L2),"/","")&L2&IF(ISTEXT(M2),"/","")&M2&IF(ISTEXT(N2),"/","")&N2&IF(ISTEXT(O2),"/","")&O2
此公式的意思是，合并B2、F2-O2单元格的内容，并在每个内容之间加入/，没有内容则不加。
（本人Excel小白，所以上述公式比较繁琐。具体逻辑是使用ISTEXT函数判断F2-O2是否有内容，如果有的话则通过IF函数判断后添加/，从而把B2、F2-O2的内容合并放在E2单元格内。）

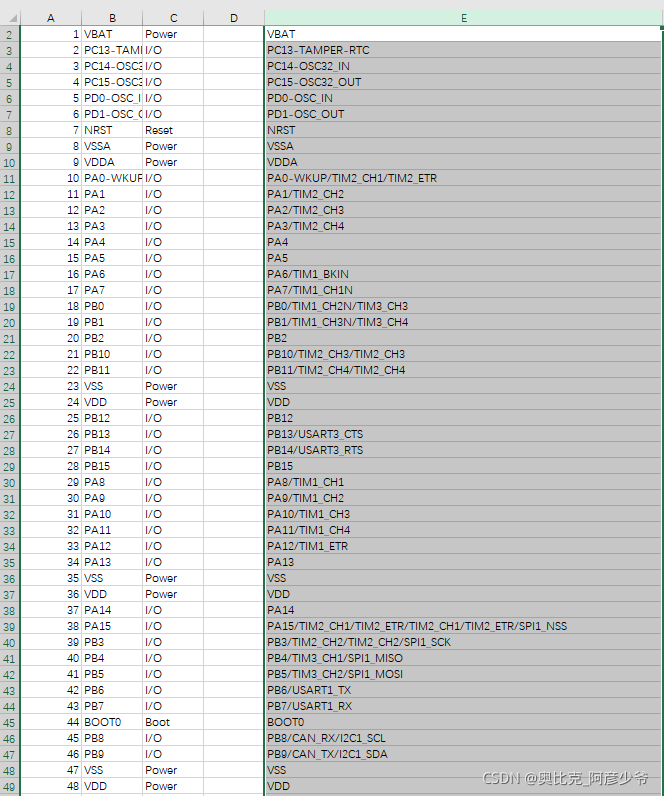

3.鼠标放在E2单元格右下并下拉，E2-E49单元格会自动递增公式，合并单元格内容。
2.3在AD中创建原理图库并导入SCV文件数据

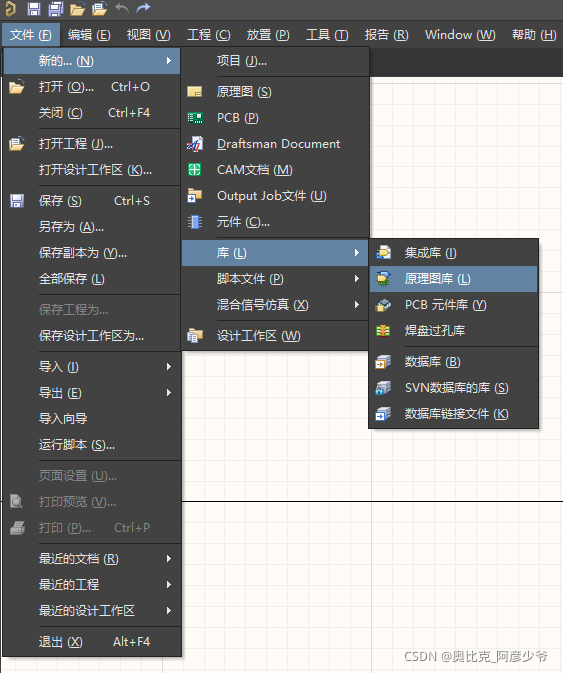

1.打开Altisum Designer21，新建原理图库，新建STM32F103C8T6原理图。

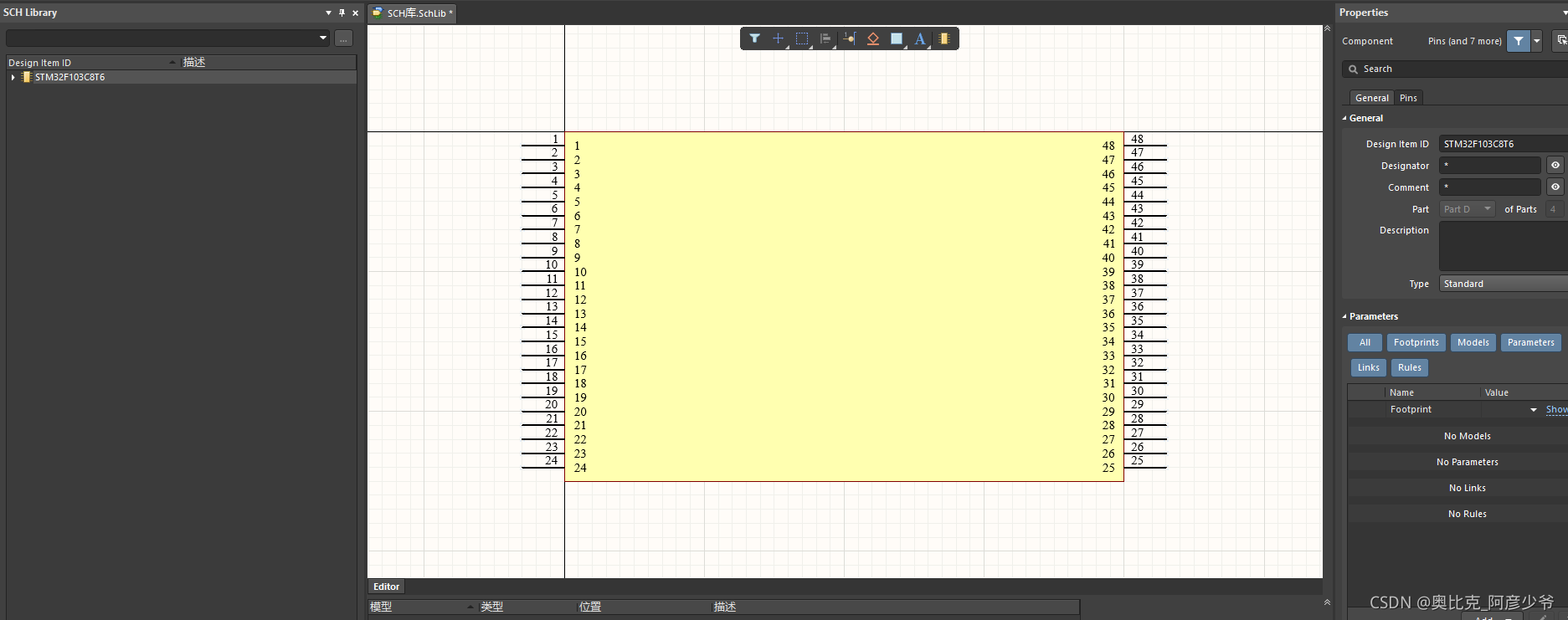

2.先画出大致轮廓，放置引脚。

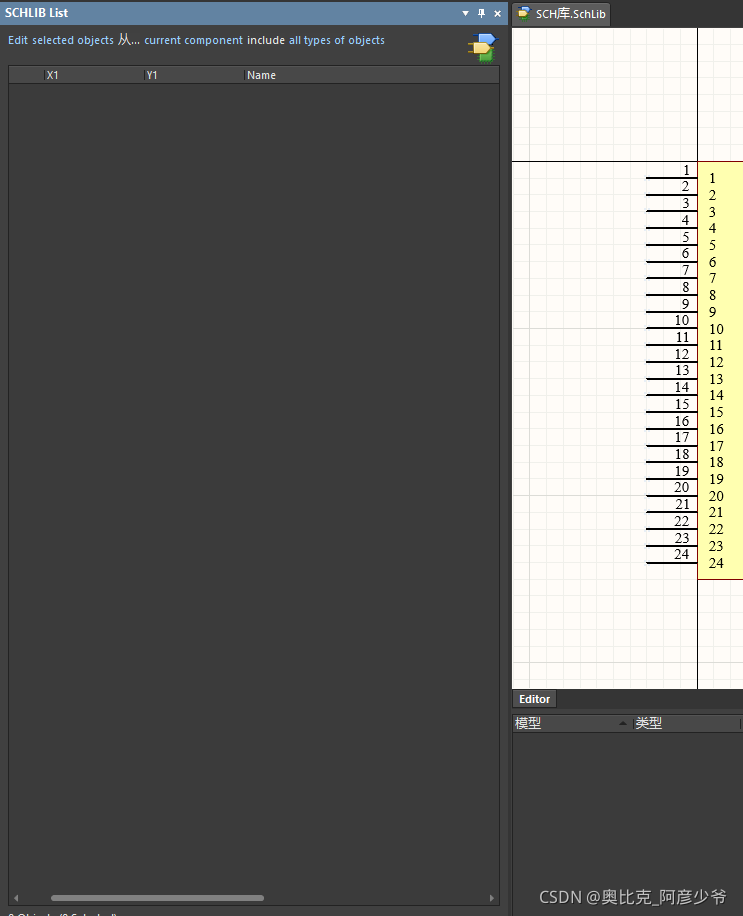

3.从右下角Panels面板中打开SCHLIB List选项卡。

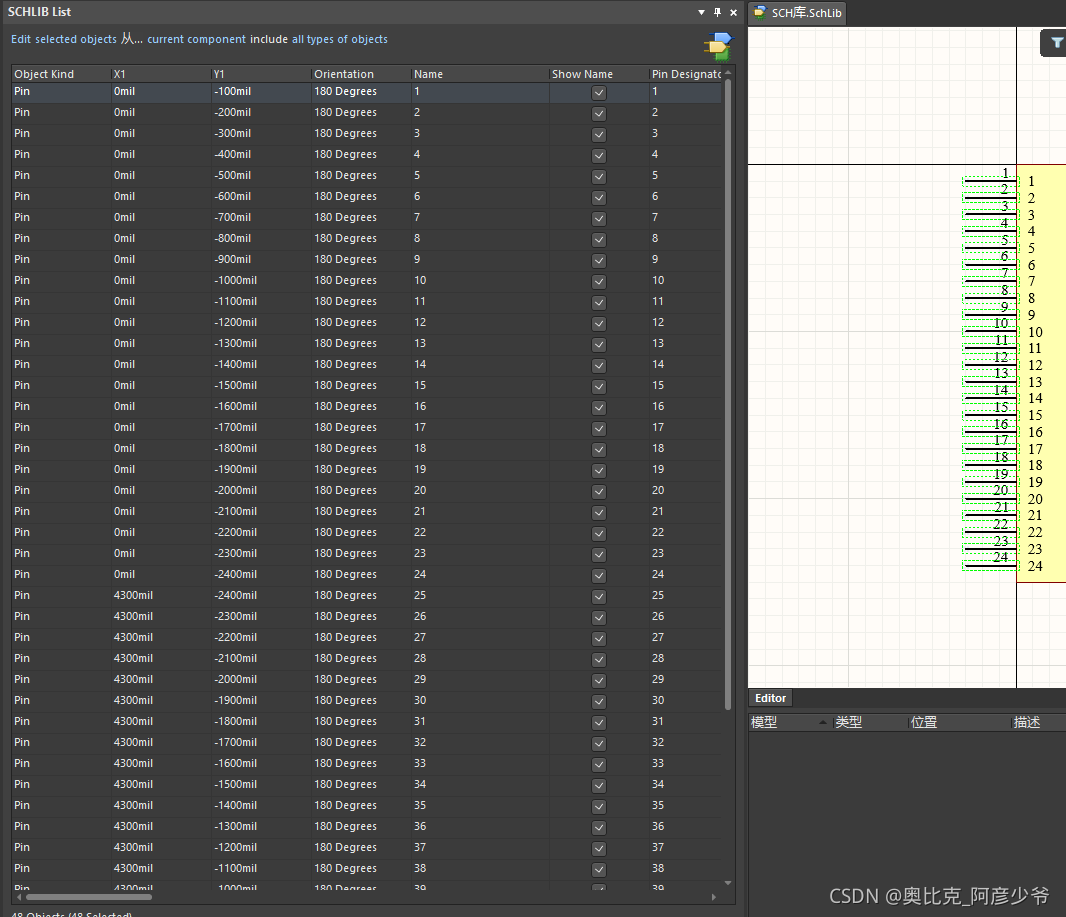

4.选中STM32F103C8T6原理图的所有引脚（选中后引脚会被绿色虚框标注）。
5.在SCHLIB List的Name上右键选择Switch to Edit Mode，进入编辑模式。

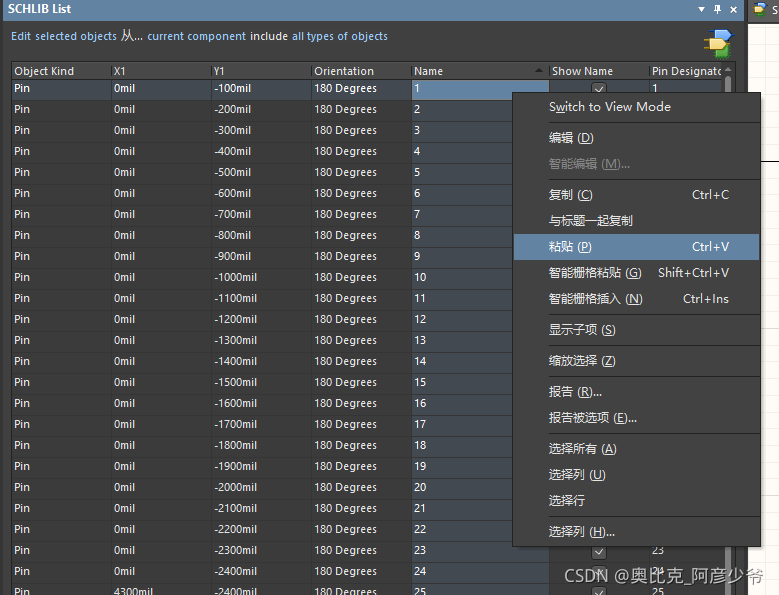

6.选中SCV文件中E2-E49的内容，粘贴到到SCHLIB List中（选中1，右键粘贴）。

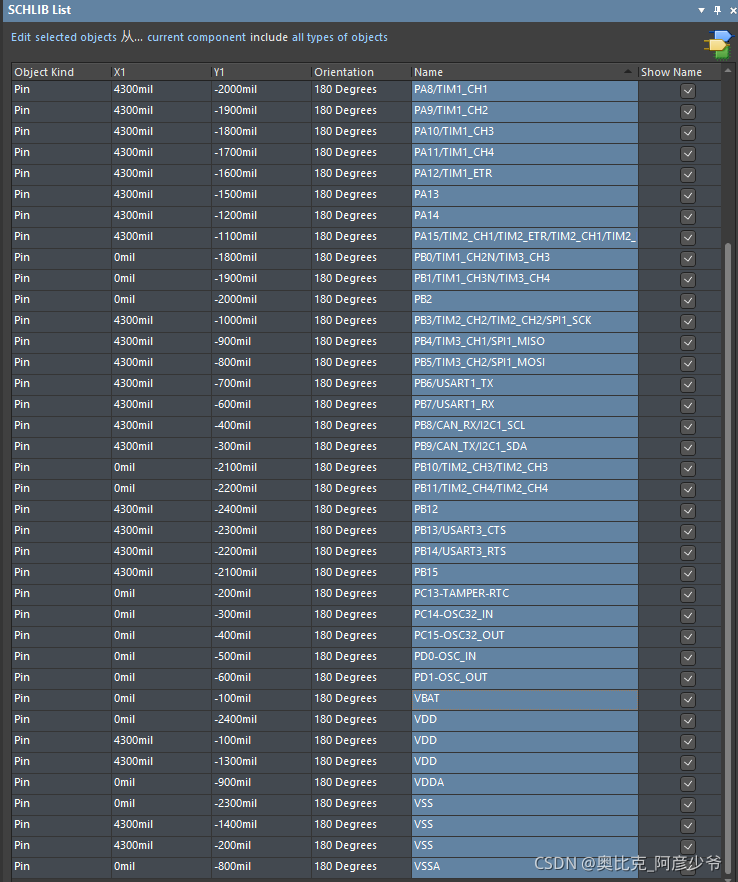

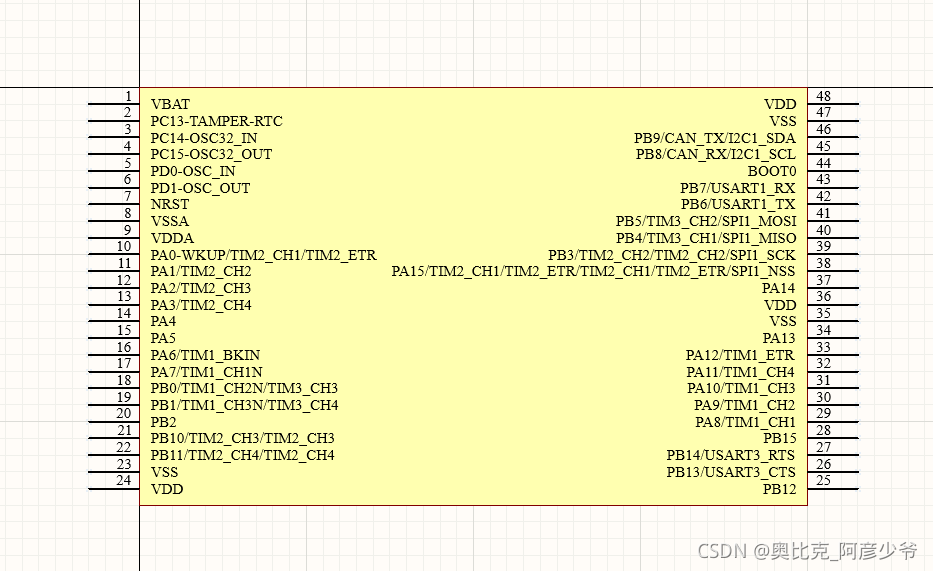

7.粘贴后效果如下：

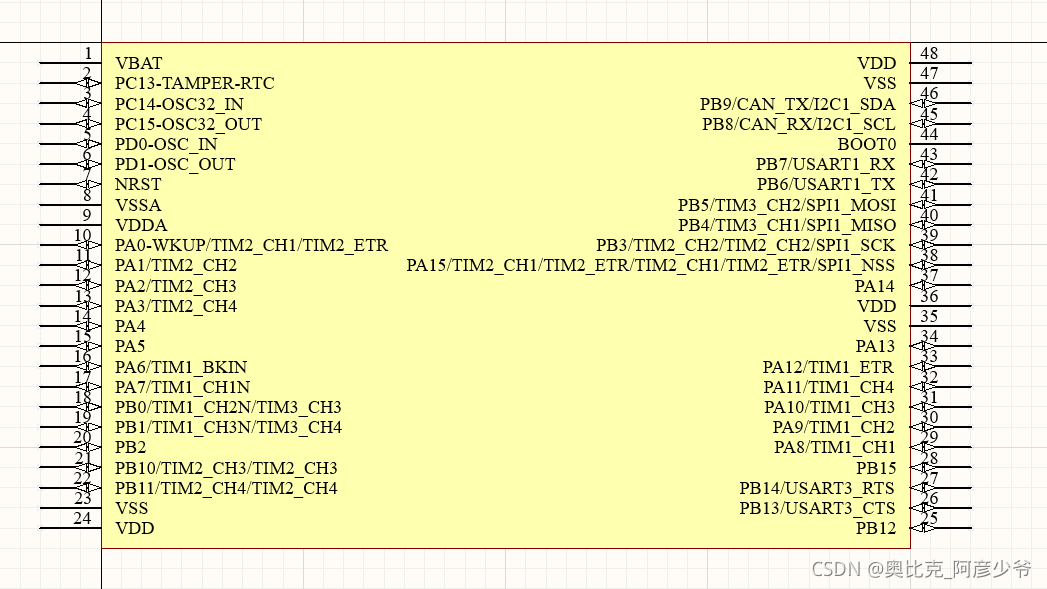

8.也可以按照上述方法修改SCHLIB List中的Eectrical Type。修改后效果如下：
9.注意：修改上述数据一定要先保证SCHLIB List中的Pin Designator的排列顺序和SCV文件中的一致！部分引脚的其他属性按需自己修改即可。
3总结
本文提供了一种简单的根据STM32CubeMX软件创建STM32芯片的Altisum Designer原理图的方法，如有纰漏敬请指正。
本文写于2021年9月中旬。
