[嵌入式]STM32-时钟系统

1? 时钟的定义

????????时钟是单片机运行的基础，时钟信号推动单片机内各个部分执行相应的指令。时钟系统就是CPU的脉搏，决定cpu速率，像人的心跳一样 只有有了心跳，人才能做其他的事情，而单片机有了时钟，才能够运行执行指令，才能够做其他的处理 (点灯，串口，ADC)，时钟的重要性不言而喻。??????

????????为什么 STM32 要有多个时钟源呢？??

????????STM32本身十分复杂，外设非常多 ?但我们实际使用的时候只会用到有限的几个外设，使用任何外设都需要时钟才能启动，但并不是所有的外设都需要系统时钟那么高的频率，为了兼容不同速度的设备，有些高速，有些低速，如果都用高速时钟，势必造成浪费 ? 并且，同一个电路，时钟越快功耗越快，同时抗电磁干扰能力也就越弱，所以较为复杂的MCU都是采用多时钟源的方法来解决这些问题。所以便有了STM32的时钟系统和时钟树。

????????总结：
? ? ? ? 1）STM32时钟系统主要的目的就是给相对独立的外设模块提供时钟，也是为了降低整个芯片的耗能。
? ? ? ? 2）系统时钟，是处理器运行时间基准（每一条机器指令一个时钟周期）
? ? ? ? 3）时钟是单片机运行的基础，时钟信号推动单片机内各个部分执行相应的指令。
? ? ? ? 4）一个单片机内提供多个不同的系统时钟，可以适应更多的应用场合。
????????5）不同的功能模块会有不同的时钟上限，因此提供不同的时钟，也能在一个单片机内放置更多的功能模块。对不同模块的时钟增加开启和关闭功能，可以降低单片机的功耗。
????????6）STM32为了低功耗，他将所有的外设时钟都设置为disable(不使能)，用到什么外设，只要打开对应外设的时钟就可以， 其他的没用到的可以还是disable(不使能)，这样耗能就会减少。 ?这就是为什么不管你配置什么功能都需要先打开对应的时钟的原因

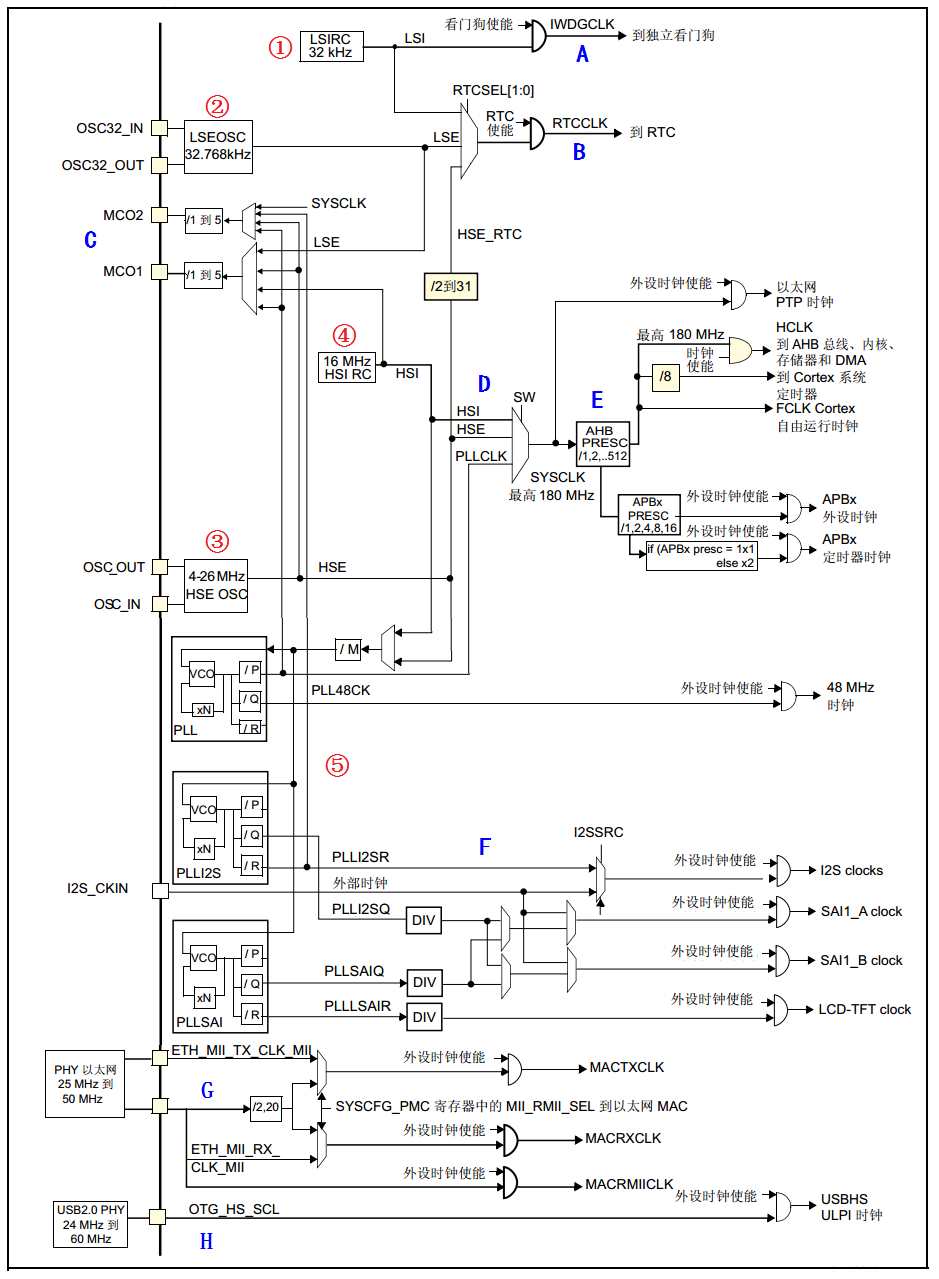

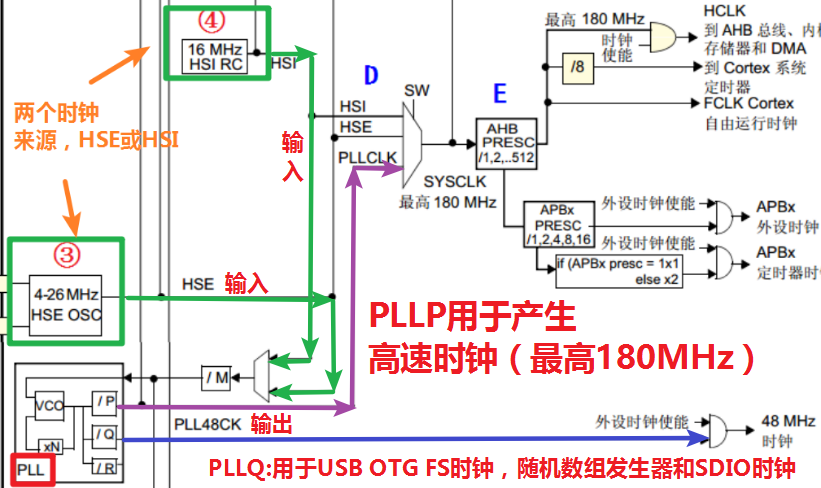

2? STM32F1时钟系统框图

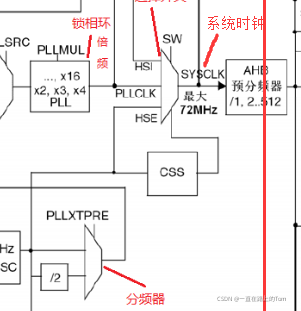

?????????乍一看很吓人，但其实很好理解，我们看系统时钟SYSCLK 的左边，系统时钟有很多种选择，而左边的部分就是设置系统时钟使用那个时钟源，系统时钟SYSCLK 的右边，则是系统时钟通过AHB预分频器，给相对应的外设设置相对应的时钟频率。
????????从左到右可以简单理解为：各个时钟源--->系统时钟来源的设置--->各个外设时钟的设置。

2.1??时钟系统各个时钟源(左边的部分)

????????STM32 有4个独立时钟源:HSI、HSE、LSI、LSE。
????????????????①? HSI是高速内部时钟，RC振荡器，频率为8MHz，精度不高。
????????????????②? HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
????????????????③? LSI是低速内部时钟，RC振荡器，频率为40kHz，提供低功耗时钟。　?
????????????????④? LSE是低速外部时钟，接频率为32.768kHz的石英晶体。
????????其中LSI是作为IWDGCLK(独立看门狗)时钟源和RTC时钟源而独立使用?
????????而HSI高速内部时钟、HSE高速外部时钟、PLL锁相环时钟这三个时钟经过分频或者倍频可作为系统时钟来使用

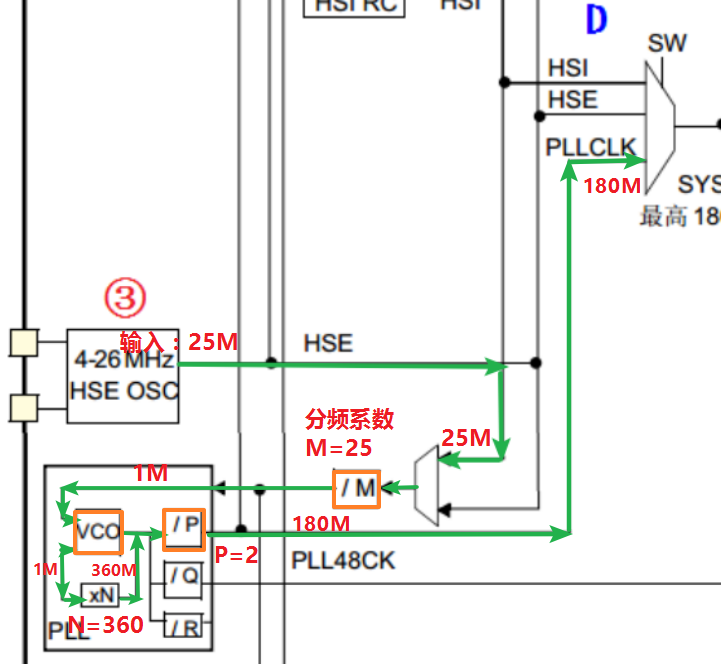

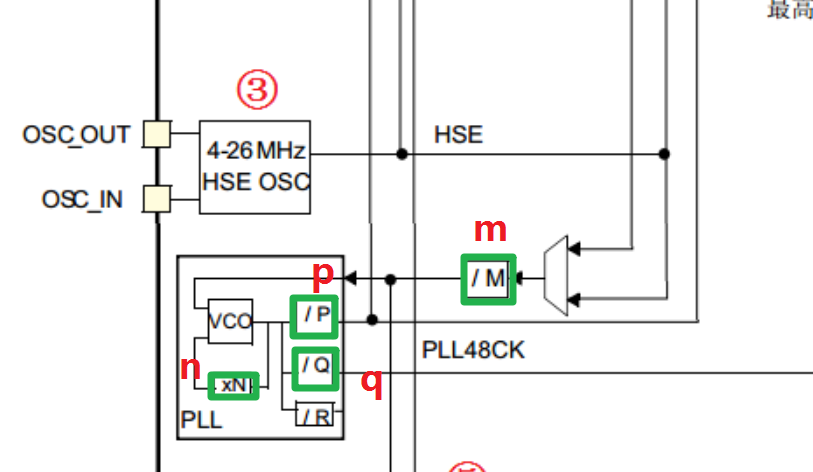

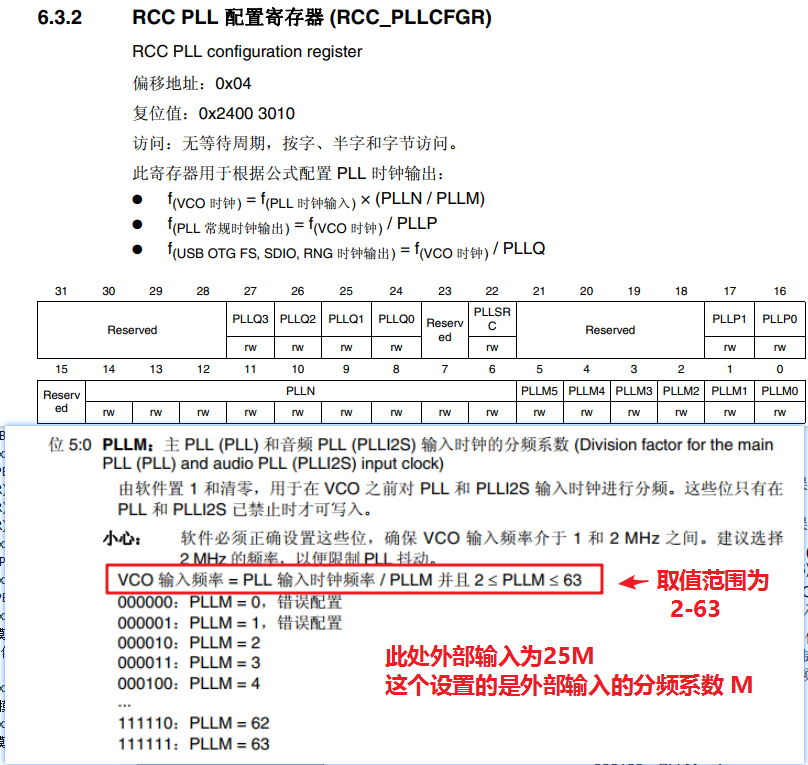

????????PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。 ?通过倍频之后作为系统时钟的时钟源

????????举个例子：Keil编写程序是默认的时钟为72Mhz，其实是这么来的：外部晶振(HSE)提供的8MHz（与电路板上的晶振的相关）通过PLLXTPRE分频器后，进入PLLSRC选择开关，进而通过PLLMUL锁相环进行倍频（x9）后，为系统提供72MHz的系统时钟（SYSCLK）。之后是AHB预分频器对时钟信号进行分频，然后为低速外设提供时钟。
或者内部RC振荡器(HSI) 为8MHz/2为4MHz 进入PLLSRC选择开关，通过PLLMUL锁相环进行倍频（x18）后为72MHz。

2.2? 系统时钟SYSCLK

????????系统时钟SYSCLK可来源于三个时钟源：
????????????????①HSI振荡器时钟
????????????????②HSE振荡器时钟
????????????????③PLL时钟
????????系统时钟SYSCLK最大为72Mhz

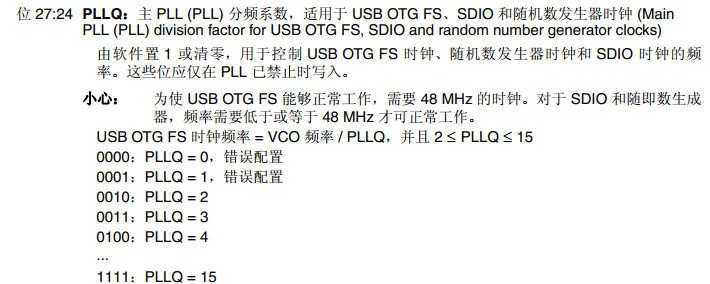

2.3??USB时钟

????????STM32中有一个全速功能的USB模块，其串行接口引擎需要一个频率为48MHz的时钟源。该时钟源只能从PLL输出端获取（唯一的），，可以选择为1.5分频或者1分频，也就是，当需要使用USB模块时，PLL必须使能，并且时钟频率配置为48MHz或72MHz。

2.4??把时钟信号输出到外部

????????STM32可以选择一个时钟信号输出到MCO脚(PA8)上，可以选择为PLL输出的2分频、HSI、HSE、或者系统时钟。可以把时钟信号输出供外部使用

2.5? 系统时钟通过AHB分频器给外设提供时钟(右边的部分)??重点

????????从左到右可以简单理解为：系统时钟--->? ?AHB分频器--->? ?各个外设分频倍频器---> ?外设时钟的设置

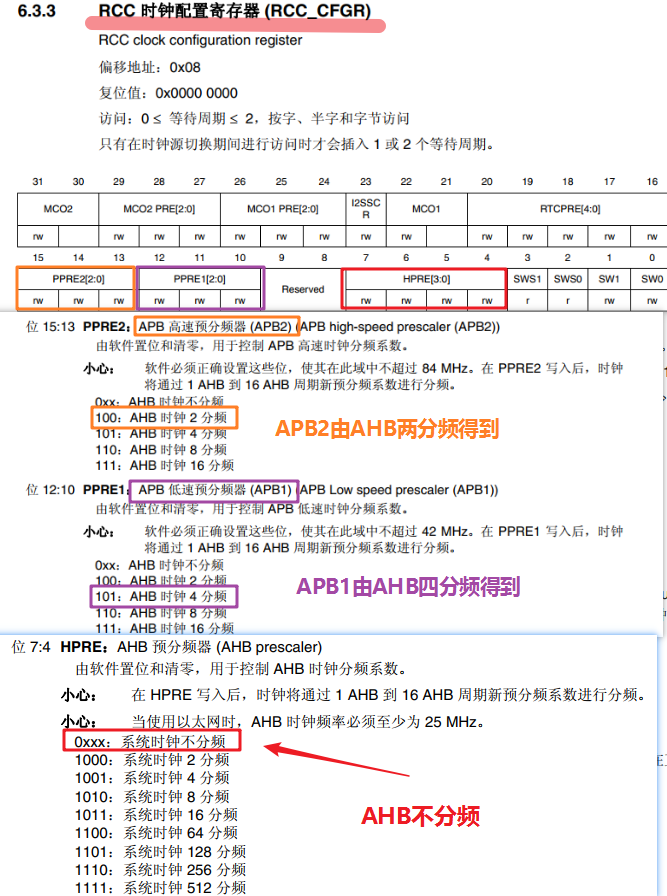

????????右边部分为：系统时钟SYSCLK通过AHB分频器分频后送给各模块使用，AHB分频器可选择1、2、4、8、16、64、128、256、512分频。其中AHB分频器输出的时钟送给5大模块使用：?
　????????①内核总线：送给AHB总线、内核、内存和DMA使用的HCLK时钟。?
　????????②Tick定时器：通过8分频后送给Cortex的系统定时器时钟。?
　????????③I2S总线：直接送给Cortex的空闲运行时钟FCLK。?
　????????④APB1外设：送给APB1分频器。APB1分频器可选择1、2、4、8、16分频，其输出一路供APB1外设使用(PCLK1，最大频率36MHz)，另一路送给通用定时器使用。该倍频器可选择1或者2倍频，时钟输出供定时器2-7使用。?
　????????⑤APB2外设：送给APB2分频器。APB2分频器可选择1、2、4、8、16分频，其输出一路供APB2外设使用(PCLK2，最大频率72MHz)，另一路送给高级定时器。该倍频器可选择1或者2倍频，时钟输出供定时器1和定时器8使用。?
????????另外，APB2分频器还有一路输出供ADC分频器使用，分频后送给ADC模块使用。ADC分频器可选择为2、4、6、8分频。?
????????需要注意的是，如果 APB 预分频器分频系数是 1，则定时器时钟频率 (TIMxCLK) 为 PCLKx。否则，定 ? ? ?时器时钟频率将为 APB 域的频率的两倍：TIMxCLK = 2xPCLKx。?

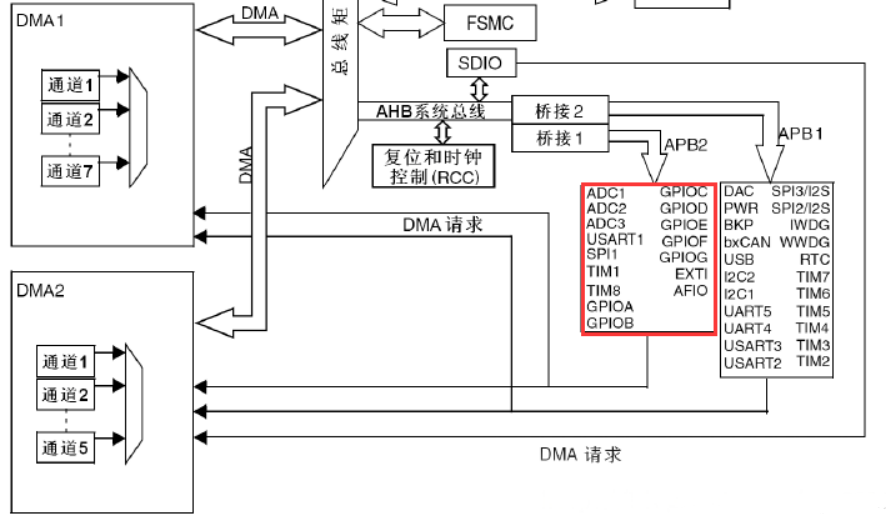

2.6? APB1和APB2的对应外设

????????F1系列

????????APB1上面连接的是低速外设，包括电源接口、备份接口、CAN、USB、I2C1、I2C2、USART2、USART3、UART4、UART5、SPI2、SP3等；
????????APB2上面连接的是高速外设，包括UART1、SPI1、Timer1、ADC1、ADC2、ADC3、所有的普通I/O口（PA-PE）、第二功能I/O（AFIO）口等。

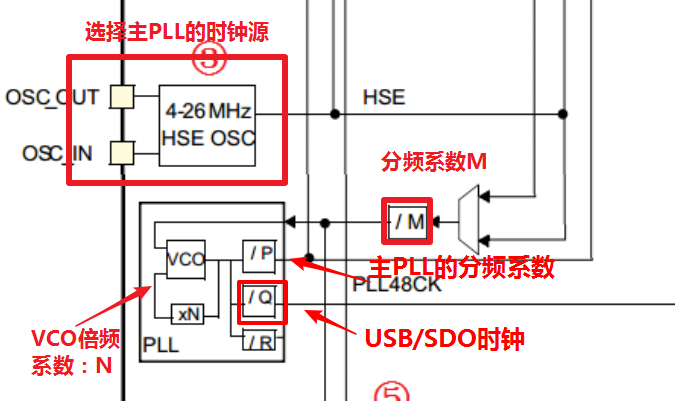

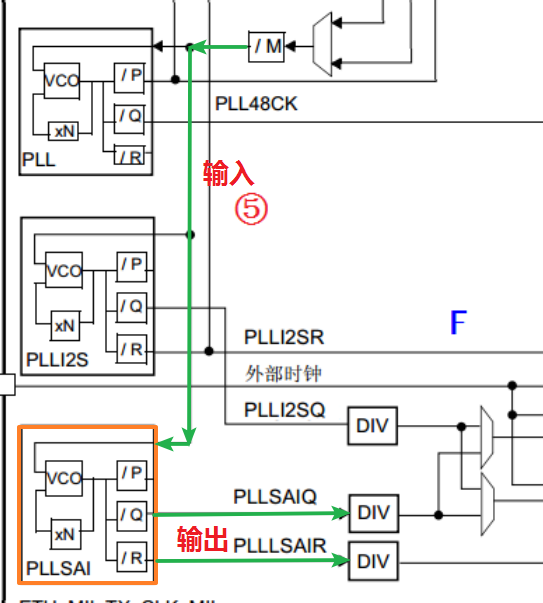

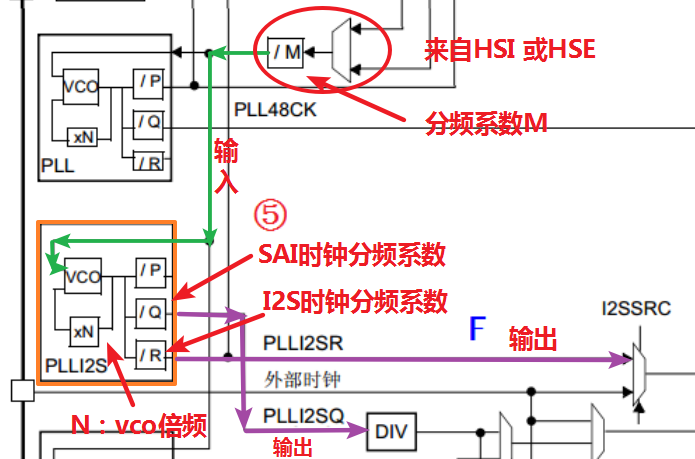

????????F4系列

????????这个和F1系列类似，我们就举几个特殊的
????????APB2总线：高级定时器timer1, timer8以及通用定时器timer9, timer10, timer11 ? UTART1,USART
????????APB1总线：通用定时器timer2~timer5，通用定时器timer12~timer14以及基本定时器timer6,timer7 ?UTART2~UTART5
? ? ? ? F4系列的系统时钟频率最高能到168M
? ? ? ? 具体可以在stm32f10x_rcc.h和stm32f40x_rcc.h中查看，或者通过 STM32参考手册搜索“系统架构”或者“系统结构” ?查看外设挂在哪个时钟下

2.7??时钟监视系统（CSS）

????????STM32还提供了一个时钟监视系统（CSS），用于监视高速外部时钟（HSE）的工作状态。倘若HSE失效，会自动切换（高速内部时钟）HSI作为系统时钟的输入，保证系统的正常运行。

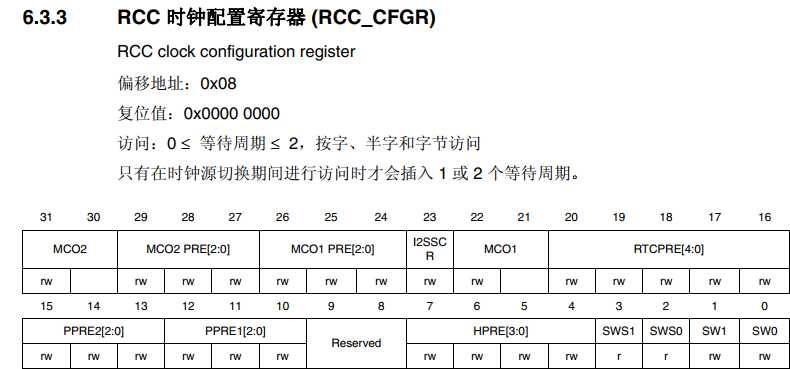

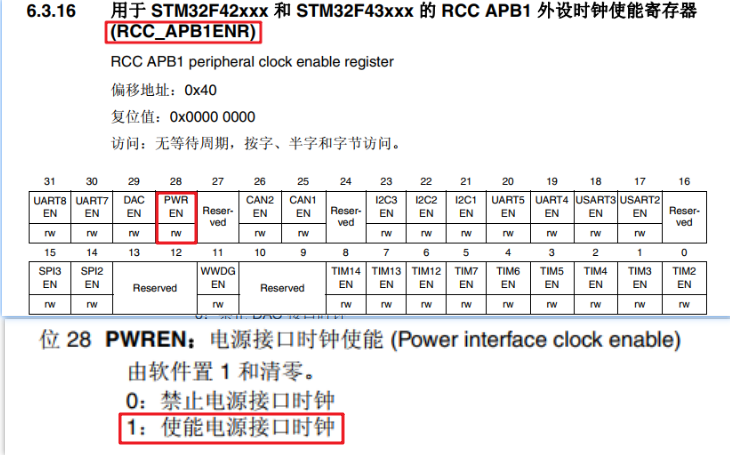

3? STM32F1RCC相关寄存器：

????????RCC 寄存器结构，RCC_TypeDef，在文件“stm32f10x.h”中定义如下：

typedef struct
{
  __IO uint32_t CR;             //HSI,HSE,CSS,PLL等的使能和就绪标志位
  __IO uint32_t CFGR;           //PLL等的时钟源选择，分频系数设定
  __IO uint32_t CIR;            //清除/使能 时钟就绪中断
  __IO uint32_t APB2RSTR;       //APB2线上外设复位寄存器
  __IO uint32_t APB1RSTR;       //APB1线上外设复位寄存器
  __IO uint32_t AHBENR;         //DMA，SDIO等时钟使能
  __IO uint32_t APB2ENR;        //APB2线上外设时钟使能
  __IO uint32_t APB1ENR;        //APB1线上外设时钟使能
  __IO uint32_t BDCR;           //备份域控制寄存器
  __IO uint32_t CSR;            //控制状态寄存器
} RCC_TypeDef;

????????可以对上上面的时钟框图和RCC寄存器来学习，对STM32的时钟系统有个大概的了解? ?其实也就是我们上面介绍的流程，理解了自然也就能写出来

3.1??RCC初始化

? ? ? ? 我们使用HSE时钟，正常使用的时候也都是使用外部时钟，程序设置时钟参数流程：

????????????????1、将RCC寄存器重新设置为默认值???RCC_DeInit;
????????????????2、打开外部高速时钟晶振HSE? ? ? ? ? RCC_HSEConfig(RCC_HSE_ON);
????????????????3、等待外部高速时钟晶振工作? ? ? ? ? HSEStartUpStatus = RCC_WaitForHSEStartUp();
????????????????4、设置AHB时钟? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?RCC_HCLKConfig;
????????????????5、设置高速AHB时钟? ? ? ? ? ? ? ? ? ? ? ? RCC_PCLK2Config;
????????????????6、设置低速速AHB时钟? ? ? ? ? ? ? ? ? ? RCC_PCLK1Config;
????????????????7、设置PLL? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?RCC_PLLConfig;
????????????????8、打开PLL? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? RCC_PLLCmd(ENABLE);
????????????????9、等待PLL工作? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ?while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)

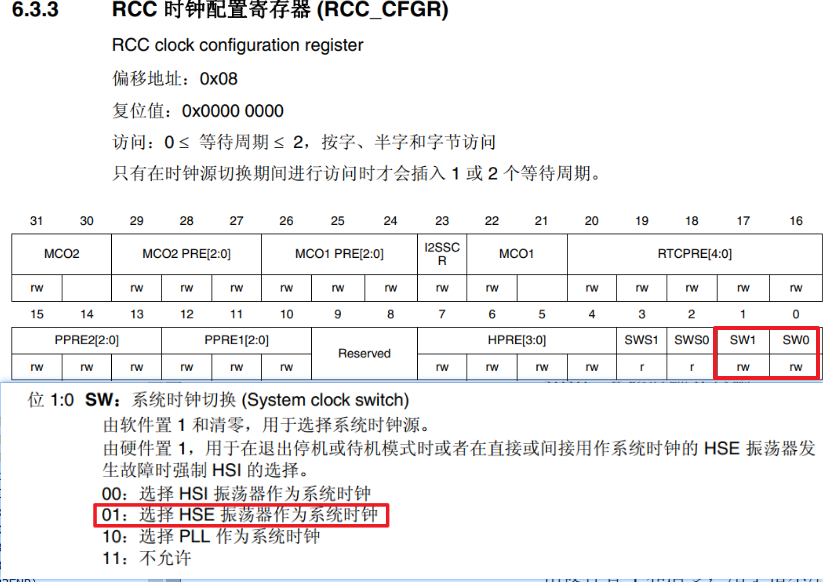

????????????????10、设置系统时钟? ? ? ? ? ? ? ? ? ? ? ? ? ? ?RCC_SYSCLKConfig;
????????????????11、判断是否PLL是系统时钟? ? ? ? ?? ?while(RCC_GetSYSCLKSource() != 0x08)
????????????????12、打开要使用的外设时钟? ? ? ? ? ? ? RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd()

3.2? 代码实现

????????对RCC的配置函数(使用外部8MHz晶振) ：系统时钟72MHz，APH 72MHz，APB2 72MHz，APB1 32MHz，USB 48MHz TIMCLK=72M
? ? ? ? 下面是STM32软件固件库的程序中对RCC的配置函数(使用外部8MHz晶振)

void RCC_Configuration(void)
{
	//----------使用外部RC晶振-----------
	RCC_DeInit();			//初始化为缺省值
	RCC_HSEConfig(RCC_HSE_ON);	//使能外部的高速时钟
	while(RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET);	//等待外部高速时钟使能就绪

	FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);	//Enable Prefetch Buffer
	FLASH_SetLatency(FLASH_Latency_2);		//Flash 2 wait state

	RCC_HCLKConfig(RCC_SYSCLK_Div1);		//HCLK = SYSCLK
	RCC_PCLK2Config(RCC_HCLK_Div1);			//PCLK2 =  HCLK
	RCC_PCLK1Config(RCC_HCLK_Div2);			//PCLK1 = HCLK/2
	RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);	//PLLCLK = 8MHZ * 9 =72MHZ
	RCC_PLLCmd(ENABLE);			//Enable PLLCLK

	while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);	//Wait till PLLCLK is ready
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);	//Select PLL as system clock
	while(RCC_GetSYSCLKSource()!=0x08);		//Wait till PLL is used as system clock source

	//---------打开相应外设时钟--------------------
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);	//使能APB2外设的GPIOA的时钟
}

????????也就是我们时钟树框图从左到右的配置

4? STM32F1系统时钟详解&&移植

4.1??对系统时钟的设置的相关函数

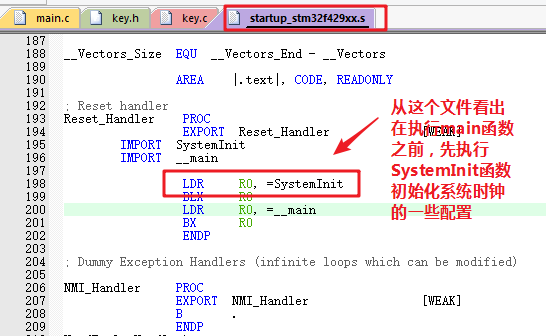

????????高人指点，我看了一下启动文件startup_stm32f10x_hd.s，其中有一段汇编：

//  Reset handler
Reset_Handler   PROC
                EXPORT  Reset_Handler             [WEAK]
                IMPORT  __main
                IMPORT  SystemInit
                LDR     R0, =SystemInit
                BLX     R0
                LDR     R0, =__main
                BX      R0
                ENDP

????????其中,IMPORT ?__main和IMPORT ?SystemInit语句：IMPORT 声明了需要引用C语言中的main函数、systeminit函数；
? ? ? ? ? ? ? ? LDR R0, = systeminint语句：把systeminit 函数地址放到r0 寄存器；
? ? ? ? ? ? ? ? BLX ? R0语句：跳到到R0 寄存器中的地址执行；
????????所以，在跳到main函数执行前，已经在SystemInit 函数中把系统时钟给设置好了；

4.2??启动外部晶振的操作

????????我们在回答这个问题前，先到system_stm32f10x.h文件下的SystemInit()函数里面做更深入的了解：

/**
  * @摘要   设置微控制器系统，初始化嵌入式Flash接口，PLL和更新SystemCoreClock变量。
  * @注释   此功能只能在重置后使用。
  * @参数   无
  * @返回值 无
  */
void SystemInit (void)
{
  /* 将RCC时钟配置重置为默认的重置状态(用于调试) */

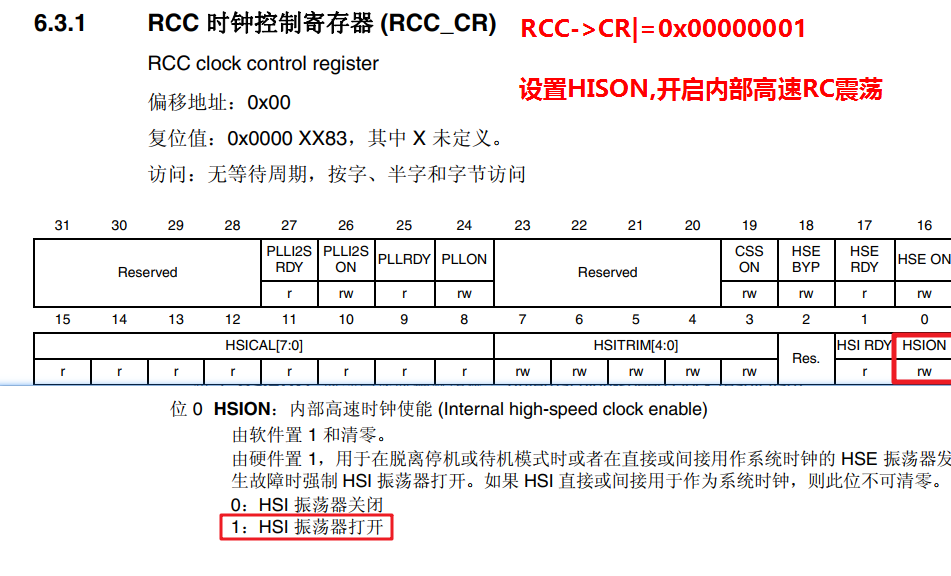

  /* 设置HSION位 */
  RCC->CR |= (uint32_t)0x00000001;

  /* 复位SW、HPRE、PPRE1、PPRE2、ADCPRE、MCO位 */
#ifndef STM32F10X_CL
  RCC->CFGR &= (uint32_t)0xF8FF0000;
#else
  RCC->CFGR &= (uint32_t)0xF0FF0000;
#endif /* STM32F10X_CL */

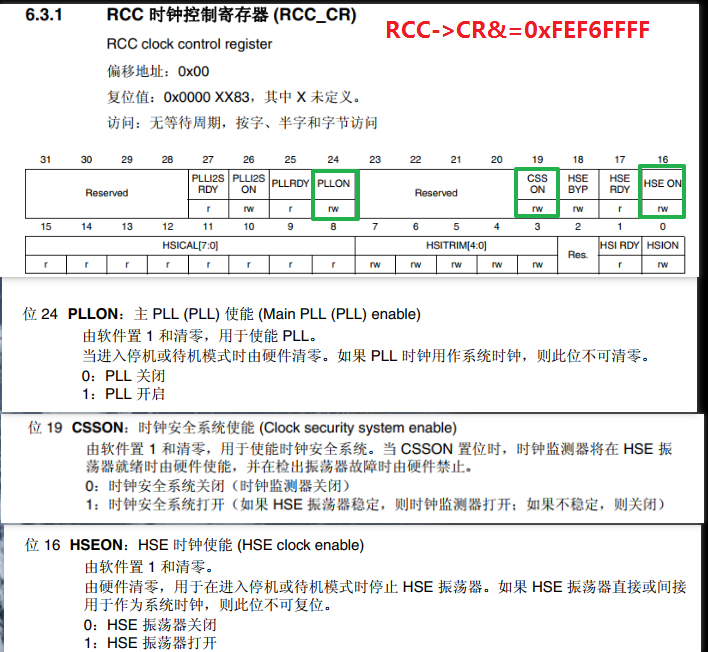

  /* 重置HSEON, CSSON和PLLON位 */
  RCC->CR &= (uint32_t)0xFEF6FFFF;

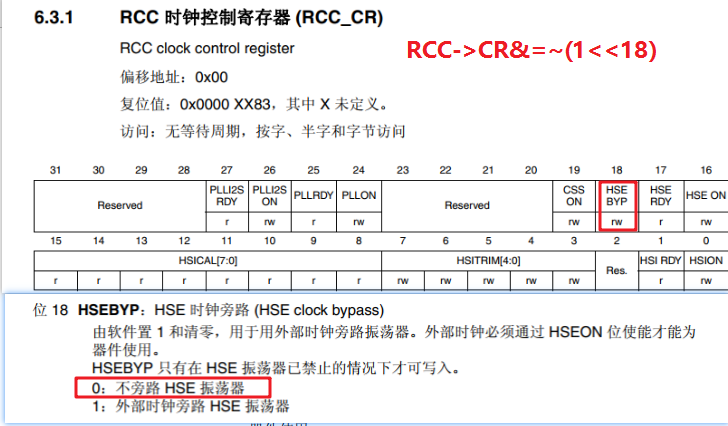

  /* 重置HSEBYP位 */
  RCC->CR &= (uint32_t)0xFFFBFFFF;

  /* 复位PLLSRC, PLLXTPRE, PLLMUL和USBPRE/OTGFSPRE位 */
  RCC->CFGR &= (uint32_t)0xFF80FFFF;

#ifdef STM32F10X_CL
  /* 复位PLL2ON和PLL3ON位 */
  RCC->CR &= (uint32_t)0xEBFFFFFF;

  /* 禁用所有中断并清除挂起位  */

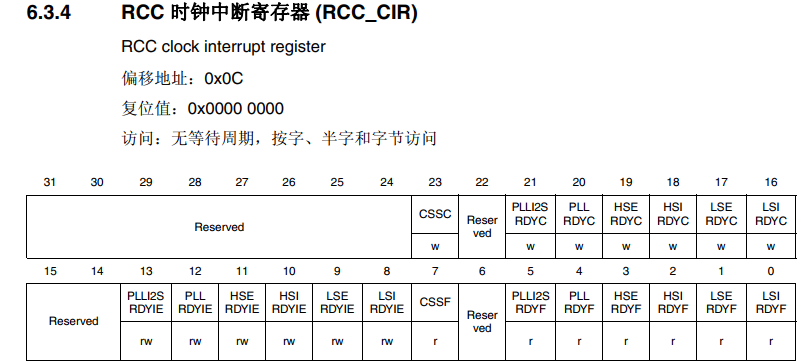

  RCC->CIR = 0x00FF0000;

  /* 复位CFGR2寄存器 */
  RCC->CFGR2 = 0x00000000;
#elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
  /* 禁用所有中断并清除挂起位  */
  RCC->CIR = 0x009F0000;

  /* 复位CFGR2寄存器 */
  RCC->CFGR2 = 0x00000000;
#else
  /* 禁用所有中断并清除挂起位  */
  RCC->CIR = 0x009F0000;
#endif /* STM32F10X_CL */

#if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)
  #ifdef DATA_IN_ExtSRAM
    SystemInit_ExtMemCtl();
  #endif /* DATA_IN_ExtSRAM */
#endif

  /* 配置the System clock frequency, HCLK, PCLK2和PCLK1预分频器 */
  /* 配置Flash Latency周期并开启预取缓冲区*/
  SetSysClock();

#ifdef VECT_TAB_SRAM
  SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* 在内部SRAM中的向量表重定位。 */
#else
  SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* 在内部FLASH中的矢量表重定位。 */
#endif
}

????????我们进入system_stm32f10x.h文件下的SetSysClock()函数，看其中作了哪些操作：

/**
  * @摘要   配置“System clock frequency”、“HCLK”、“PCLK2”和“PCLK1”预分频器。
  * @参数   无
  * @返回值 无
  */
static void SetSysClock(void)
{
#ifdef SYSCLK_FREQ_HSE
  SetSysClockToHSE();
#elif defined SYSCLK_FREQ_24MHz
  SetSysClockTo24();
#elif defined SYSCLK_FREQ_36MHz
  SetSysClockTo36();
#elif defined SYSCLK_FREQ_48MHz
  SetSysClockTo48();
#elif defined SYSCLK_FREQ_56MHz
  SetSysClockTo56();
#elif defined SYSCLK_FREQ_72MHz
  SetSysClockTo72();
#endif

 /* 如果上面的定义都没有启用，则使用HSI作为系统时钟源(重置后默认) */
}

????????我项目中用的是此款芯片STM32f103ZET6，内部晶振是72MHz, 所以应进入执行system_stm32f10x.h文件下SetSysClockTo72() 函数：

#elif defined SYSCLK_FREQ_72MHz
/**
  * @摘要   设置“系统时钟频率”为72MHz，并配置“HCLK”、“PCLK2” 和PCLK1预分频器。
  * @注释   此功能只能在重置后使用。
  * @参数   无
  * @返回值 无
  */
static void SetSysClockTo72(void)
{
  __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

  /* SYSCLK, HCLK, PCLK2和PCLK1配置---------------------------*/
  /* 使能HSE */
  RCC->CR |= ((uint32_t)RCC_CR_HSEON);

  /* 等待HSE准备就绪，如果达到“Time out”，则退出 */
  do
  {
    HSEStatus = RCC->CR & RCC_CR_HSERDY;
    StartUpCounter++;
  } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));

  if ((RCC->CR & RCC_CR_HSERDY) != RESET)
  {
    HSEStatus = (uint32_t)0x01;
  }
  else
  {
    HSEStatus = (uint32_t)0x00;
  }

  if (HSEStatus == (uint32_t)0x01)
  {
    /* 使预取缓冲器 */
    FLASH->ACR |= FLASH_ACR_PRFTBE;

    /* Flash 2等待状态 */
    FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);
    FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;


    /* HCLK = SYSCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;

    /* PCLK2 = HCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;

    /* PCLK1 = HCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;

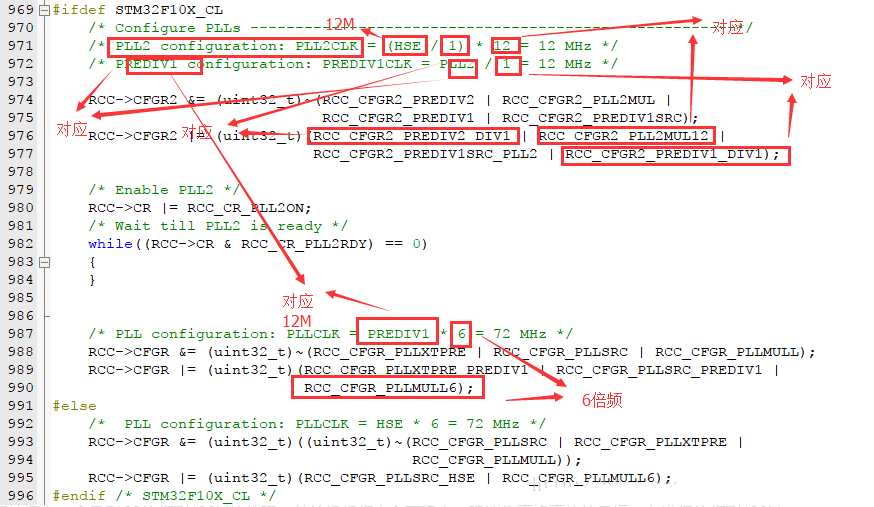

#ifdef STM32F10X_CL
    /* 配置锁相环 ------------------------------------------------------*/
    /* PLL2配置: PLL2CLK = (HSE / 5) * 8 = 40 MHz */
    /* PREDIV1配置: PREDIV1CLK = PLL2 / 5 = 8 MHz */

    RCC->CFGR2 &= (uint32_t)~(RCC_CFGR2_PREDIV2 | RCC_CFGR2_PLL2MUL |
                              RCC_CFGR2_PREDIV1 | RCC_CFGR2_PREDIV1SRC);
    RCC->CFGR2 |= (uint32_t)(RCC_CFGR2_PREDIV2_DIV5 | RCC_CFGR2_PLL2MUL8 |
                             RCC_CFGR2_PREDIV1SRC_PLL2 | RCC_CFGR2_PREDIV1_DIV5);

    /* 使能PLL2 */
    RCC->CR |= RCC_CR_PLL2ON;
    /* 等待PLL2准备好 */
    while((RCC->CR & RCC_CR_PLL2RDY) == 0)
    {
    }


    /* 锁相环配置: PLLCLK = PREDIV1 * 9 = 72 MHz */
    RCC->CFGR &= (uint32_t)~(RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL);
    RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLXTPRE_PREDIV1 | RCC_CFGR_PLLSRC_PREDIV1 |
                            RCC_CFGR_PLLMULL9);
#else
    /*  锁相环配置: PLLCLK = HSE * 9 = 72 MHz */
    RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE |
                                        RCC_CFGR_PLLMULL));
    RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);
#endif /* STM32F10X_CL */

    /* 使能PLL */
    RCC->CR |= RCC_CR_PLLON;

    /* 等待PLL准备好 */
    while((RCC->CR & RCC_CR_PLLRDY) == 0)
    {
    }

    /* 选择“PLL”作为系统时钟源 */
    RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
    RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;

    /* 等待，直到使用锁相环作为系统时钟源 */
    while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)
    {
    }
  }
  else
  { /* 如果HSE启动失败，应用程序时钟错误配置。用户可以在这里添加一些代码来处理这个错误 */
  }
}
#endif

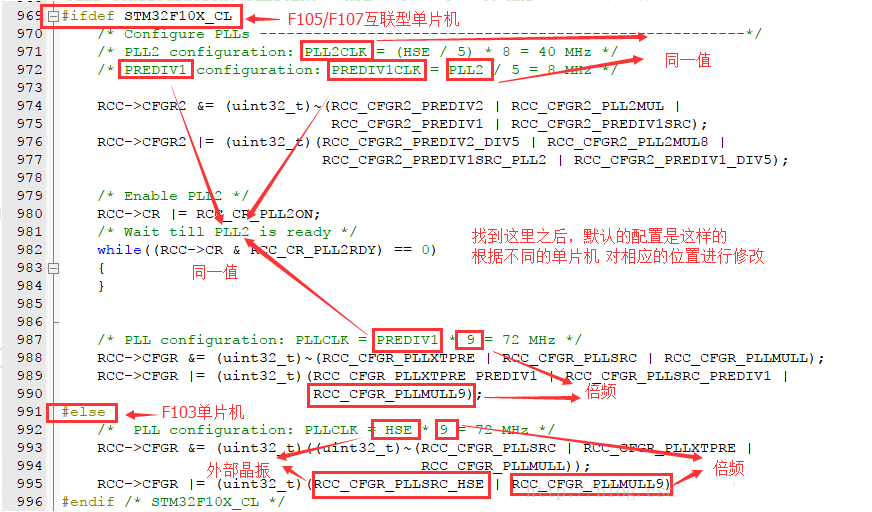

????????解析：void SetSysClockTo72()函数中主要做了下面几件事：（不同颜色功能分别对应上面对应颜色代码部分）
????????????????1.启动外部晶振作为系统时钟源；
????????????????2.等待外部晶振起振；
????????????????3.（起振后）对系统时钟源进行分频：（默认外部是HSE--8MHZ晶振） ?PLL configuration: PLLCLK = HSE * 9 = 72 MHz
????????????????4. 配置HCLK、PCLK1、PCLK2 与系统时钟源的关系；

4.3??串口时钟源跟系统时钟的关系

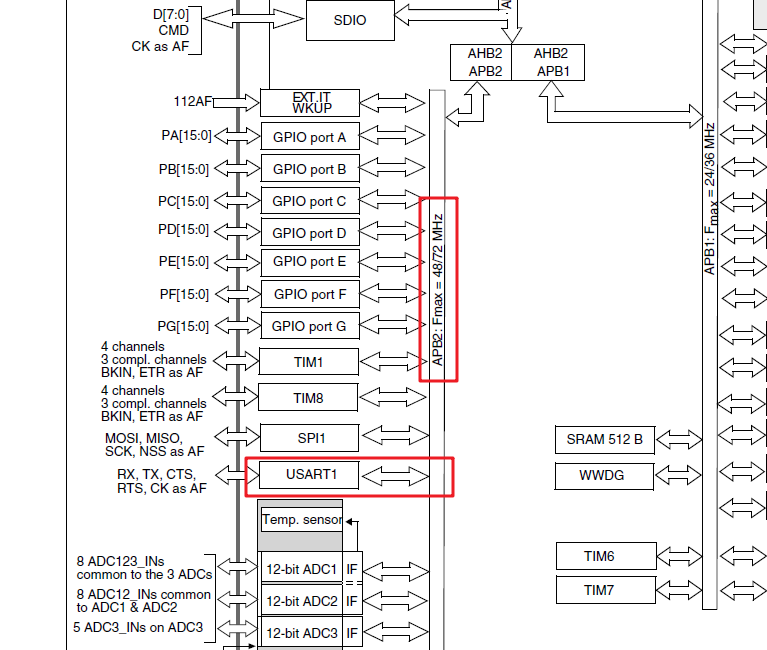

????????回答这个问题前，我们先来看STM32f103ZET6芯片手册数据图：

?????????从图里面我们可看出串口1的时钟源是PCLK1;上面4.2小结的代码中我们看到PCLK1是时钟源72MHz的1分频，即还是72MHz。

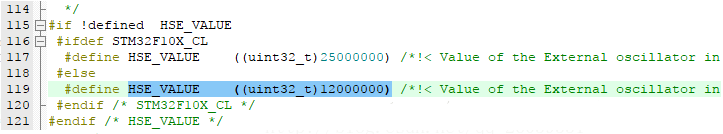

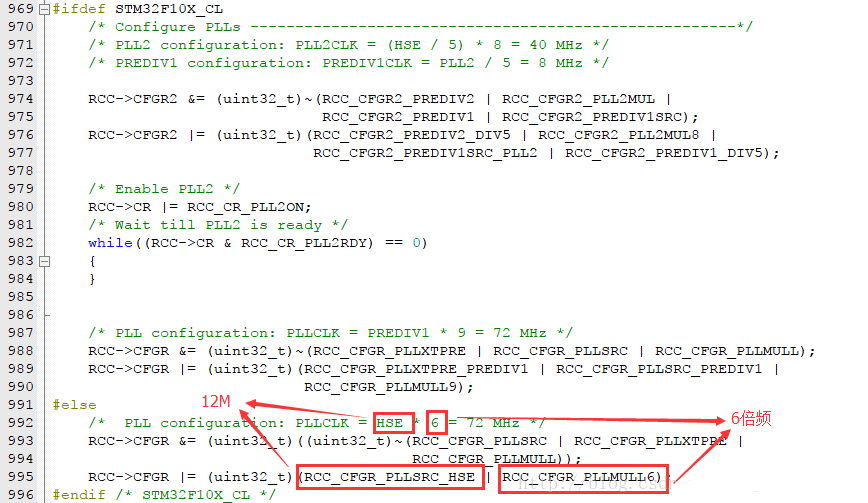

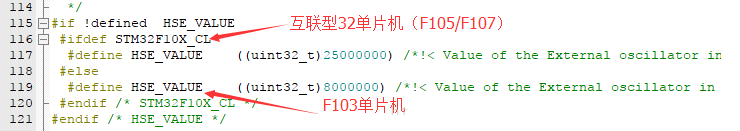

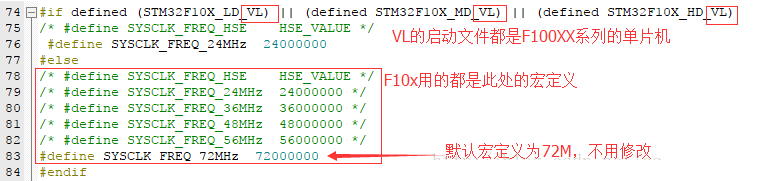

4.4????STM32宏定义和更换外部晶振以及代码的修改

????????STM32宏定义可以在KEIL下可以在项目的选项C/C++/PREPROMCESSOR symbols的Define栏里定义，比如STM32F10X_CL
????????也可以在STM32F10X.H里用宏定义：

#if !defined (STM32F10X_LD) && !defined (STM32F10X_LD_VL) && !defined (STM32F10X_MD) && !defined (STM32F10X_MD_VL) && !defined (STM32F10X_HD) && !defined (STM32F10X_HD_VL) && !defined (STM32F10X_XL) && !defined (STM32F10X_CL)
  /* #define STM32F10X_LD    */     /*!< STM32F10X_LD: STM32 Low density devices */
  /* #define STM32F10X_LD_VL */     /*!< STM32F10X_LD_VL: STM32 Low density Value Line devices */
  /* #define STM32F10X_MD    */     /*!< STM32F10X_MD: STM32 Medium density devices */
  /* #define STM32F10X_MD_VL */     /*!< STM32F10X_MD_VL: STM32 Medium density Value Line devices */
  /* #define STM32F10X_HD    */     /*!< STM32F10X_HD: STM32 High density devices */
  /* #define STM32F10X_HD_VL */     /*!< STM32F10X_HD_VL: STM32 High density value line devices */
  /* #define STM32F10X_XL    */     /*!< STM32F10X_XL: STM32 XL-density devices */
  /* #define STM32F10X_CL    */     /*!< STM32F10X_CL: STM32 Connectivity line devices */
#endif

????????如果外部晶振更换，例如STM32用的是8M晶振。比如你想更换到为外部晶振为12M，但是主频仍想用72M的。该如何设置？或者想倍频到更高的主频该怎么修改？

????????想从原来的8M修改到现在的12M，但是主频仍为72M，该如何修改：

????????（1）【设置外部晶振】打开stm32f10x.h,找到下图部分：

?????????修改之前如上图一样，HSE_VALUE为外部晶振，如果你用的是f103的芯片，则修改下边这个为12M；

?????????（2）【设置主频】打开system_stm32f10x.c,找到下图部分：

?????????也可以根据自己的需要修改为56M、48M等；

?????????（3）【设置倍频】打开system_stm32f10x.c，找到自己的想要的主频函数：

?????????再找到这里（默认的情况下）：

?????????①修改F103（外部晶振12M倍频到72M）：

?????????②修改F105、F107（外部晶振12M倍频到72M）：

?????????还有一个是F103倍频到128M的教程。单片机超频太多不稳定，建议先更换更快的晶振，在进行倍频到128M。

5? STM32F429时钟概述

????????时钟系统是 CPU 的脉搏，就像人的心跳一样。所以时钟系统的重要性就不言而喻了。 STM32有多个时钟来源的选择，采用一个系统时钟不是很简单吗？为什么 STM32 要有多个时钟源呢？ 因为首先 STM32 本身非常复杂，外设非常的多，但是并不是所有外设都需要系统时钟这么高的频率，比如看门狗以及 RTC 只需要几十 k 的时钟即可。同一个电路，时钟越快功耗越大，同时抗电磁干扰能力也会越弱，所以对于较为复杂的 MCU 一般都是采取多时钟源的方法来解决这些问题。

???????下面是stm32f4的时钟系统图：

????????STM32 有5个时钟源:HSI、HSE、LSI、LSE、PLL。
????????????????①HSI是高速内部时钟，RC振荡器，频率为16MHz，精度不高。可以直接作为系统时钟或者用作PLL时钟输入。 ?
????????????????②HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~26MHz。(此处以25M为例)
????????????????③LSI是低速内部时钟，RC振荡器，频率为32kHz，提供低功耗时钟。主要供独立看门狗和自动唤醒单元使用。 ?
????????????????④LSE是低速外部时钟，接频率为32.768kHz的石英晶体。RTC ?
????????????????⑤PLL为锁相环倍频输出。

?????????PLL 为锁相环倍频输出。 STM32F4 有三个 PLL:
????????1）主 PLL(PLL)由 HSE 或者 HSI 提供时钟信号，并具有两个不同的输出时钟。第一个输出 PLLP 用于生成高速的系统时钟（最高 180MHz）第二个输出 PLLQ 为 48M 时钟， 用于 USB OTG FS 时钟，随机数发生器的时钟和 SDIO时钟。

????????2）第一个专用 PLL(PLLI2S)用于生成精确时钟， 在 I2S 和 SAI1 上实现高品质音频性能。 其中， N 是用于 PLLI2S vco 的倍频系数，其取值范围是： 192~432； R 是 I2S 时钟的分频系数，其取值范围是： 2~7； Q 是 SAI 时钟分频系数，其取值范围是： 2~15； P 没用到。

????????3）第二个专用 PLL(PLLSAI)同样用于生成精确时钟，用于 SAI1 输入时钟，同时还为 LCD_TFT接口提供精确时钟。 其中， N 是用于 PLLSAI vco 的倍频系数，其取值范围是： 192~432；Q 是 SAI 时钟分频系数，其取值范围是： 2~15； R 是 LTDC 时钟的分频系数，其取值范围是： 2~7； P 没用到。

????????例子：主 PLL 时钟第一个高速时钟输出 PLLP 的计算方法：配置180MHz为例：

????????分析：主 PLL 时钟的时钟源要先经过一个分频系数为 M 的分频器，然后经过倍频系数为 N 的倍频器出来之后还需要经过一个分频系数为 P（第一个输出 PLLP）或者 Q（第二个输出 PLLQ）的分频器分频之后，最后才生成最终的主 PLL 时钟。例如我们的外部晶振选择 25MHz。同时我们设置相应的分频器 M=25，倍频器倍频系数 N=360，分频器分频系数 P=2，那么主 PLL 生成的第一个输出高速时钟 PLLP 为：PLL=25MHz * N/ (M*P)=25MHz* 360 /(25*2) = 180MHz

????????配置过程如下图所示：?

6? STM32F429系统时钟的初始化寄存器源码分析

?????????在系统进入主函数之前，首先会执行SystemInit这个函数对系统进行初始化

?????????看一看这个程序的内容，源代码如下：

void SystemInit(void)
{
/* FPU 设置------------------------------------------------------------*/
#if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2)); /* set CP10 and CP11 Full Access */
#endif
/* 复位 RCC 时钟配置为默认配置-----------*/
RCC->CR |= (uint32_t)0x00000001;//打开 HSION 位
RCC->CFGR = 0x00000000;//复位 CFGR 寄存器
RCC->CR &= (uint32_t)0xFEF6FFFF;//复位 HSEON, CSSON and PLLON 位
RCC->PLLCFGR = 0x24003010; //复位寄存器 PLLCFGR
RCC->CR &= (uint32_t)0xFFFBFFFF;//复位 HSEBYP 位
RCC->CIR = 0x00000000;//关闭所有中断
#if defined (DATA_IN_ExtSRAM) || defined (DATA_IN_ExtSDRAM)
SystemInit_ExtMemCtl();
#endif /* DATA_IN_ExtSRAM || DATA_IN_ExtSDRAM */
/* 配置中断向量表地址=基地址+偏移地址 ------------------*/
#ifdef VECT_TAB_SRAM
SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET;
#else
SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET;
#endif
}

????????可以看出这段代码的作用是：
????????????????1）FPU 设置
????????????????2）复位 RCC 时钟配置为默认复位值（默认开始了 HIS）
????????????????3）外部存储器配置
????????????????4）中断向量表地址配置
????????做了这些工作，但是在F4的HAL库汇总SystemInit函数，并没有设置系统的主频和外设时钟的频率，所以所以需要自己去写这个函数。

????????首先先分析一下使用寄存器版本来写的SystemInit函数吧：

//系统时钟初始化函数
//plln:主PLL倍频系数(PLL倍频),取值范围:64~432.
//pllm:主PLL和音频PLL分频系数(PLL之前的分频),取值范围:2~63.
//pllp:系统时钟的主PLL分频系数(PLL之后的分频),取值范围:2,4,6,8.(仅限这4个值!)
//pllq:USB/SDIO/随机数产生器等的主PLL分频系数(PLL之后的分频),取值范围:2~15.
void Stm32_Clock_Init(u32 plln,u32 pllm,u32 pllp,u32 pllq)
{
	RCC->CR|=0x00000001;		//设置HISON,开启内部高速RC振荡
	RCC->CFGR=0x00000000;		//CFGR清零
	RCC->CR&=0xFEF6FFFF;		//HSEON,CSSON,PLLON清零
	RCC->PLLCFGR=0x24003010;	//PLLCFGR恢复复位值
	RCC->CR&=~(1<<18);			//HSEBYP清零,外部晶振不旁路
	RCC->CIR=0x00000000;		//禁止RCC时钟中断
	Sys_Clock_Set(plln,pllm,pllp,pllq);//设置时钟
	//配置向量表
#ifdef  VECT_TAB_RAM
	MY_NVIC_SetVectorTable(1<<29,0x0);
#else
	MY_NVIC_SetVectorTable(0,0x0);
#endif
}

????????这个函数需要的参数是4个，分别与系统原理图对应的是，如下图所示：

????????接下来，查看时钟控制CR寄存器的描述：

????????1）开启HISON，开启内部高速RC震荡

????????2）时钟配置寄存器CFRG清零

????????3）配置时钟控制CR寄存器，?使位HSEON,CSSON,PLLON清零（第16、19、24位）

????????4）RCC PLL 配置寄存器 (RCC_PLLCFGR),恢复默认值：RCC->PLLCFGR=0x24003010;?? ?//PLLCFGR恢复复位值

????????5）设置CR寄存器，外部晶振不旁路

????????6）RCC 时钟中断寄存器 (RCC_CIR)，RCC->CR=0X00000000;? //禁止RCC时钟中断

????????7）设置时钟，使用函数Sys_Clock_Set(plln,pllm,pllp,pllq);//设置时钟，函数原型如下：

u8 Sys_Clock_Set(u32 plln,u32 pllm,u32 pllp,u32 pllq)
{
	u16 retry=0;
	u8 status=0;
	RCC->CR|=1<<16;				//HSE 开启
	while(((RCC->CR&(1<<17))==0)&&(retry<0X1FFF))retry++;//等待HSE RDY
	if(retry==0X1FFF)status=1;	//HSE无法就绪
	else
	{
		RCC->APB1ENR|=1<<28;	//电源接口时钟使能
		PWR->CR|=3<<14; 		//高性能模式,时钟可到180Mhz
		RCC->CFGR|=(0<<4)|(5<<10)|(4<<13);//HCLK 不分频;APB1 4分频;APB2 2分频.
		RCC->CR&=~(1<<24);	//关闭主PLL
		RCC->PLLCFGR=pllm|(plln<<6)|(((pllp>>1)-1)<<16)|(pllq<<24)|(1<<22);//配置主PLL,PLL时钟源来自HSE
		RCC->CR|=1<<24;			//打开主PLL
		while((RCC->CR&(1<<25))==0);//等待PLL准备好
		FLASH->ACR|=1<<8;		//指令预取使能.
		FLASH->ACR|=1<<9;		//指令cache使能.
		FLASH->ACR|=1<<10;		//数据cache使能.
		FLASH->ACR|=5<<0;		//5个CPU等待周期.
		RCC->CFGR&=~(3<<0);		//清零
		RCC->CFGR|=2<<0;		//选择主PLL作为系统时钟
		while((RCC->CFGR&(3<<2))!=(2<<2));//等待主PLL作为系统时钟成功.
	}
	return status;
}

????????8）RCC->CR|=1<<16;?? ??? ?//设置CR寄存器的第16位为1，HSE 开启

????????9）等待HSE时钟就绪，判断CR寄存器的第17位是否为1，返回1准备就绪，如果超时，返回标志位status=1.

????????10）如果准备就绪，使能电源接口时钟，RCC->APB1ENR|=1<<28;?? ?//设置APB1ENR寄存器28位为1电源接口时钟使能

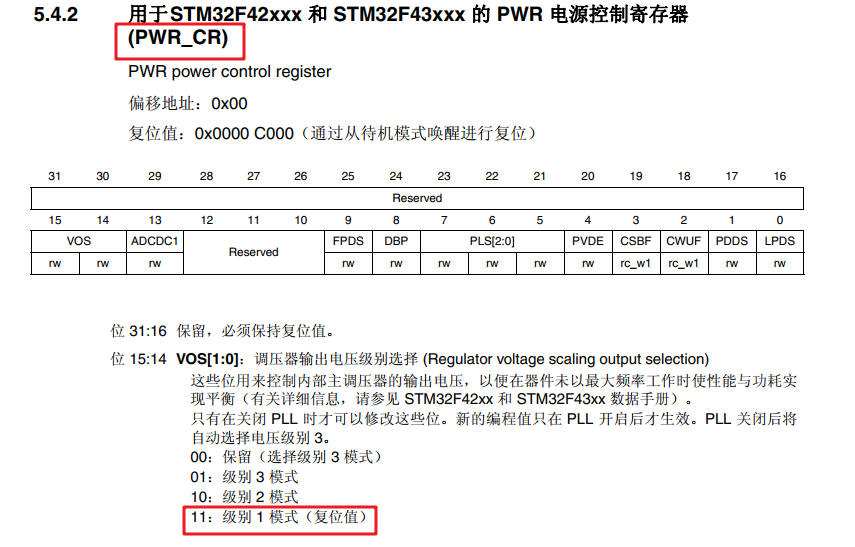

????????11）开始电源的高性能模式，PWR->CR|=3<<14; ?? ??? ?//高性能模式,时钟可到180Mhz

????????12）配置RCC的CFGR寄存器，//HCLK 不分频;APB1 4分频;APB2 2分频

????????13）RCC->CR&=~(1<<24);?? ?//关闭主PLL，配置主PLL的一些参数，配置完再重新打开

????????14）//配置主PLL,PLL时钟源来自HSE，RCC->PLLCFGR=pllm|(plln<<6)|(((pllp>>1)-1)<<16)|(pllq<<24)|(1<<22);

????????????????pllm,设置PLLM

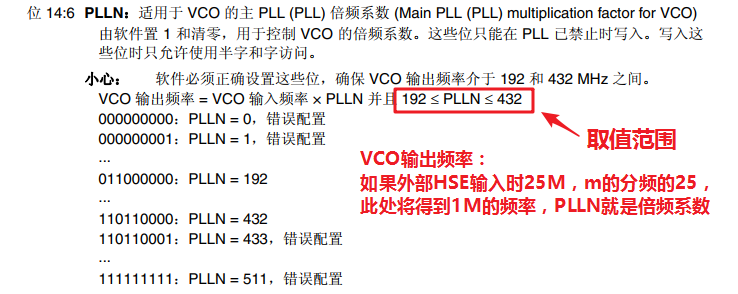

?????????????????(plln<<6)，设置PLLN

?????????????????(((pllp>>1)-1)<<16),设置系统时钟的主PLL分频系数(PLL之后的分频),取值范围:2,4,6,8.(仅限这4个值!)

????????????????为何是：(((pllp>>1)-1)<<16)呢？如下解释，当我们取值pllp为2时，可以得到(((pllp>>1)-1)<<16)=0
????????????????当pllp取值为4时，(((pllp>>1)-1)<<16)=1，同理，pllp取值为6时，(((pllp>>1)-1)<<16)=3.其实就是在调用函数的时候方便设置。可以看都这个寄存器的位，当第17:16为0时，就是这只pllp为2分频。

?????????????????(pllq<<24)，pllq:USB/SDIO/随机数产生器等的主PLL分频系数(PLL之后的分频),取值范围:2~15.

?????????????????(1<<22)，选择主PLL的时钟源是HSE外部震荡时钟

?????????所以第14步骤，完成的工作就是如下如所示的设置

????????15）设置完主PLL之后，重新打开主PLL:??RCC->CR|=1<<24;?? ??? ??? ?//打开主PLL

????????16）每次打开PLL之前，都要等待就绪：while((RCC->CR&(1<<25))==0);//等待PLL准备好

????????17）设置FLASH寄存器参数

FLASH->ACR|=1<<8;        //指令预取使能.
FLASH->ACR|=1<<9;        //指令cache使能.
FLASH->ACR|=1<<10;        //数据cache使能.
FLASH->ACR|=5<<0;        //5个CPU等待周期.

????????18）设置CFRG(RCC时钟配置寄存器)选择PLL作为系统时钟，RCC->CFGR&=~(3<<0);?? ???//清零?RCC->CFGR|=2<<0;? ? ?

????????19）等待主PLL设置为系统主时钟成功：while((RCC->CFGR&(3<<2))!=(2<<2));
????????????????语句含义：当CFGR的3：2位不等于01时就说明主PLL还未就绪，就绪等待。???????

????????20）最后一步，配置向量表。

????????????????通过这样的设置系统时钟的整体配置就OK了。
????????????????如果调用函数：u8 Sys_Clock_Set(u32 plln,u32 pllm,u32 pllp,u32 pllq)，产生180Mhz的主频
????????????????设置参数：外部晶振为25M的时候:plln=360,pllm=25,pllp=2,pllq=8.
