[嵌入式]51单片机入门—蜂鸣器和继电器

我们具体以题目来介绍蜂鸣器和继电器：（在LED灯基本控制的基础上实现的）

ULN2003达林顿晶体管和74HC573锁存器

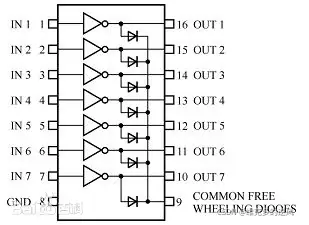

达林顿晶体管的内部构造图： 里面是一个非门，输入1，就会输出0，输入0就会输出1

138译码器可以控制Y0到Y7的锁存器输出低电平，通过编码输出低电平（能输出高电平？？）

或非门 从Y5端输入低电平，Y5C输出高电平，使锁存器工作

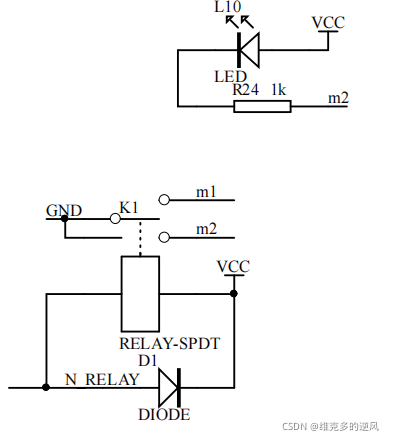

蜂鸣器和继电器 ：记住GND是低电平，VCC是高电平（这就很容易能看懂了）

代码如下：

#include <reg52.h>
sbit	HC138_C=P2^7;
sbit	HC138_B=P2^6;
sbit	HC138_A=P2^5;
void Delay(unsigned int t){
		while(t--);
	    while(t--);
}

void LEDrunning()
{
	  unsigned char i;
	 HC138_C=1;
	 HC138_B=0;
	 HC138_A=0;//
	  //P2 = (P2&0x1F|0x80);
	  for(i=0;i<3;i++)
	{
		P0=0x00;
		Delay(60000);
		Delay(60000);
		P0=0xff;
		Delay(60000);
		Delay(60000);
	}

	for(i=1;i<=8;i++){
		P0=0xff <<i;
		Delay(60000);
		Delay(60000);
	}

	HC138_C=1;
	HC138_B=0;
	HC138_A=1;
	P0=0x10;
	Delay(60000);
	Delay(60000);
	P0=0x00;

	 HC138_C=1;
	 HC138_B=0;
	 HC138_A=0;

	for(i=1;i<=8;i++){
		P0= ~(0xff<<i);
		Delay(60000);
		Delay(60000);
	}
	HC138_C=1;
	HC138_B=0;
	HC138_A=1;
	P0=0x40;
	Delay(60000);
	Delay(60000);
	P0=0x00;
	//P2 &= 0x1F;
}

/*void cls_buzz(void)
{
	P2 = (P2&0x1F|0xA0);
	P0 = 0x00;
	P2 &= 0x1F;
}*/
void InitSystem()
{
	HC138_C=1;
	HC138_B=0;
	HC138_A=1;

	P0=0x00;
}

void main()
{
	//cls_buzz();
	InitSystem();
	while(1){
		LEDrunning();
	}
}

后面我会做注释，先去吃饭。。。。
