整理工程：

建立.h头文件和.c源文件

?编写Toggle.h

?编写Toggle.c

?尾声

整理工程：

简介：把各个不同模块的代码放在不同的.c文件内，并在.h文件里提供外部函数的声明，可以使main.c的代码更加简洁，提高了可阅读性可维护性，也方便了以后工程的调用。

本文以基于C51的源码为例

以下是一段切换任意IO口高低电平使用在C51上的代码：

#include <regx52.h>

void delay(unsigned int i)
{

	while(i--);
}


//枚举型
typedef enum
{
	Port0,Port1,Port2,Port3
}Port_x;

typedef enum
{
	Pin0,Pin1,Pin2,Pin3,Pin4,Pin5,Pin6,Pin7
}Pin_x;


void IO_Out_Toggle(Port_x port,Pin_x pin);
void main()
{
	while(1)
	{
		IO_Out_Toggle(Port3,Pin0);
		delay(500);
	}
}


//函数功能：切换任意的一个引脚输出"高/低"电平
//port:(0~3)表示的是P0~P3的端口
//pin:(0~7)表示的是0~7的引脚
void IO_Out_Toggle(Port_x port,Pin_x pin)
{
	switch(port)
	{
		case Port0: P0 ^= (0x01<<pin);
						break;
		case Port1: P1 ^= (0x01<<pin);
						break;
		case Port2: P2 ^= (0x01<<pin);
						break;
		case Port3: P3 ^= (0x01<<pin);
						break;
	}
}

将其归类整理

建立.h头文件和.c源文件

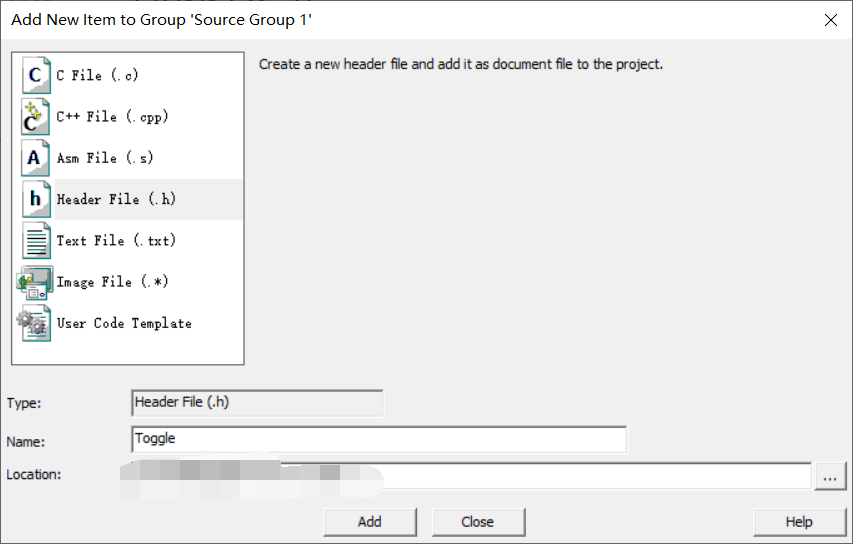

新建文件如图所示

?

?编写Toggle.h

作用：提供外部函数的声明

#ifndef __Toggle_H__
#define	__Toggle_H__

typedef enum
{
	Port0,Port1,Port2,Port3
}Port_x;

typedef enum
{
	Pin0,Pin1,Pin2,Pin3,Pin4,Pin5,Pin6,Pin7
}Pin_x;

void IO_Out_Toggle(Port_x port,Pin_x pin);

#endif

?编写Toggle.c

#include <regx52.h>
#include <Toggle.h>//调用枚举

//函数功能：切换任意的一个引脚输出"高/低"电平
//port:(0~3)表示的是P0~P3的端口
//pin:(0~7)表示的是0~7的引脚
void IO_Out_Toggle(Port_x port,Pin_x pin)
{
	switch(port)
	{
		case Port0: P0 ^= (0x01<<pin);
						break;
		case Port1: P1 ^= (0x01<<pin);
						break;
		case Port2: P2 ^= (0x01<<pin);
						break;
		case Port3: P3 ^= (0x01<<pin);
						break;
	}
}

?尾声

此时的main.c可简化为

#include <regx52.h>
#include <Toggle.h>
void delay(unsigned int i)
{

	while(i--);
}

void main()
{
	while(1)
	{
		IO_Out_Toggle(Port3,Pin0);
		delay(500);
	}
}

以后在其它工程中需要使用IO口电平切换时只需要在工程内添加Toggle.h，Toggle.c并在主函数内调用.h即可。
