[嵌入式]解决:PB4 JNTRST引脚用做普通IO的方法 STM32

问题描述:

PB4默认启动时不是普通IO引脚,是JTAG的复用功能,NJTRST。

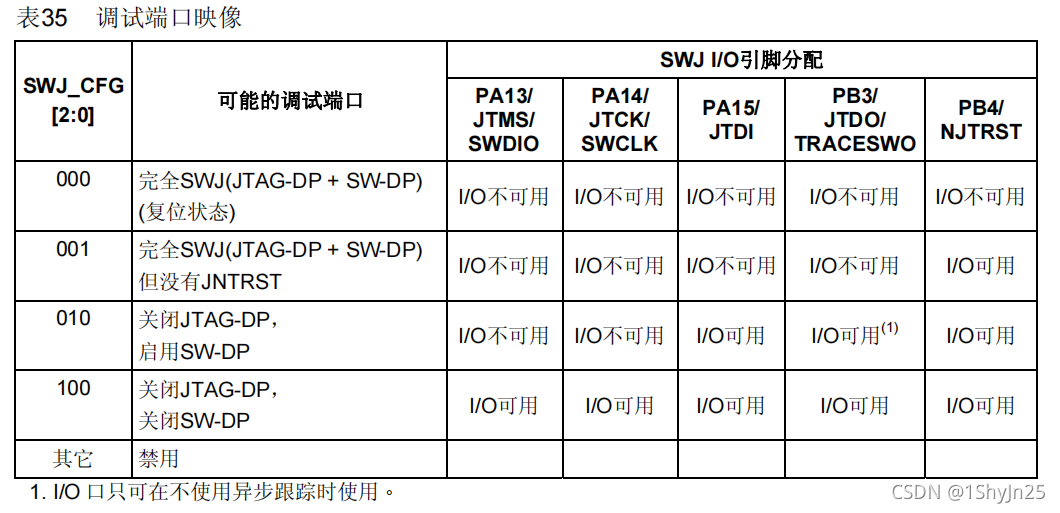

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述


解决方案:

这里我们选择010,完全关闭JTAG-DP,启用SW-DP。

在代码中添加:

	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);//使能AFIO
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);
	// 改变指定管脚的映射 GPIO_Remap_SWJ_JTAGDisable ,JTAG-DP 禁用 + SW-DP 使能

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //使能 PB 端口时钟
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4; //LED1-->PB.4 端口配置, 推挽输出
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO 口速度为 50MHz
	GPIO_Init(GPIOB, &GPIO_InitStructure); //初始化 GPIOB.4
	GPIO_SetBits(GPIOB,GPIO_Pin_4); //PB.4 输出高

PB4 引脚用于LED:
在这里插入图片描述

!!

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);//使能AFIO

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);
// 改变指定管脚的映射 GPIO_Remap_SWJ_JTAGDisable ,JTAG-DP 禁用 + SW-DP 使能
