概述

一句话介绍DS1302：可以理解为一个电子手表，里面有31字节的RAM静态内存（只要有电，数据就不会丢失）
关键词：高性能 低功耗 SPI 31字节静态ROM 实时时钟
SPI：一种传输方式
静态ROM：只要有电，数据就不会丢失

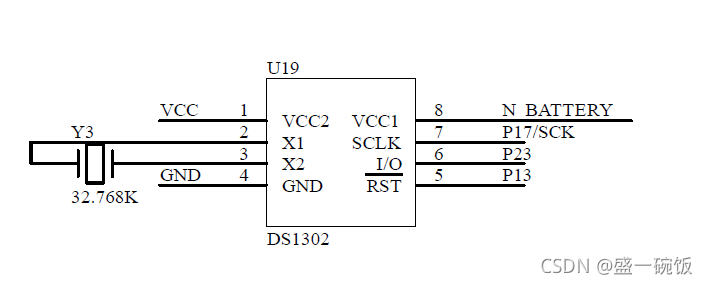

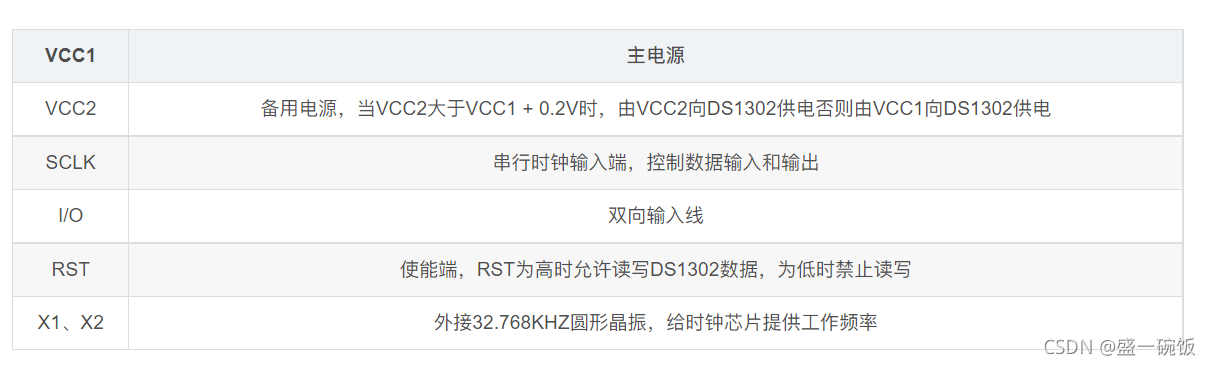

在这里插入图片描述

采用SPI三线接口与MCU同步通信，可采用突发方式一次传送多个字节的时钟参数和RAM数据
附加31字节的静态RAM0
两个存储器：日历时钟寄存器 + 静态RAM存储器

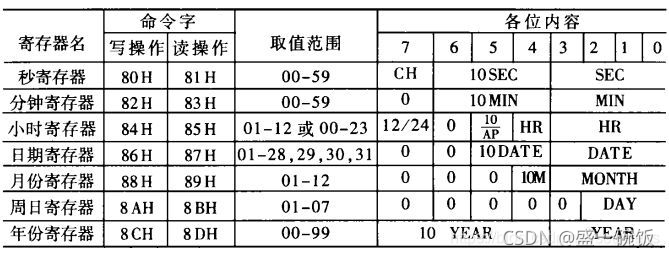

寄存器：

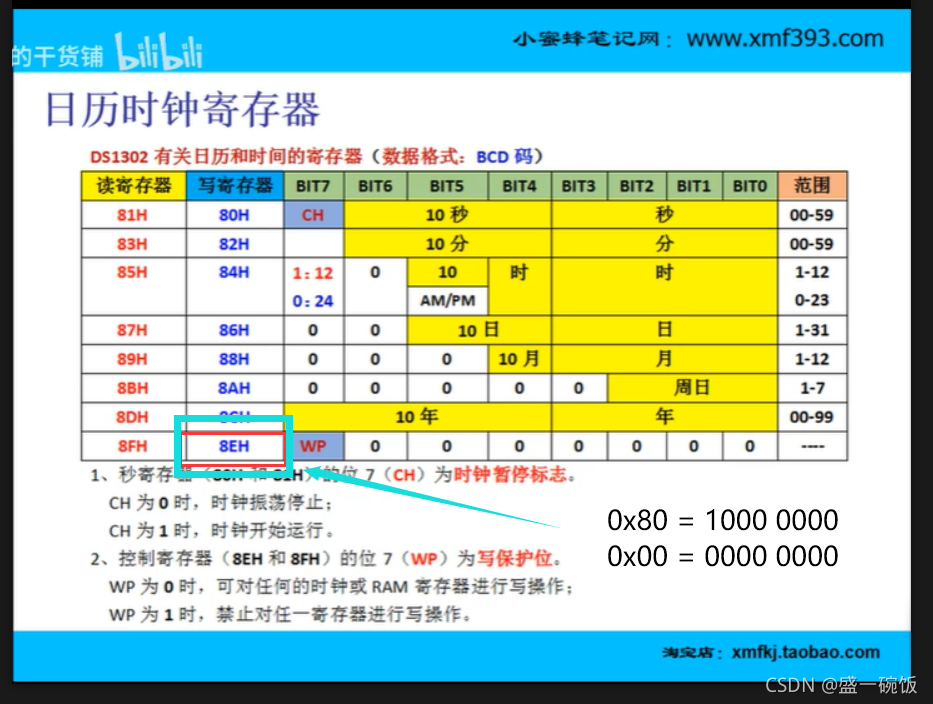

在这里插入图片描述

● 在任何对时钟或RAM读写操作之前，WP位必须为0。当WP位为1时，不能对任何时钟日历寄存器或RAM进行写操作（写寄存器：0x80 = 1000 0000，0x00 = 0000 0000）

读地址：READ_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d}; //秒分时日月周年
写地址：WRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c}; //秒分时日月周年
存时间：TIME[7] = {0x45, 0x59, 0x23, 0x17, 0x02, 0x06, 0x18}; //存储格式是用BCD码:2018年2月17日周六23时59分45秒

实操

底层驱动参考蓝桥杯官方提供的代码，并不需要掌握，调库！！！

初始化函数 void Ds1302_Init(); // 初始化时间日期 / 更新更改后的日期
读取当前时间：void Ds1302_ReadTime(); // 读取实时变化的时间

void Ds1302Init()
{
	unsigned char n;
	Write_Ds1302_Byte(0x8e,0x00);	//	关闭写保护功能
	for(n = 0; n < 7; n ++)
	{
		Write_Ds1302_Byte(WRITE_RTC_ADDR[n],TIME[n]);
	}
	Write_Ds1302_Byte(0x8e,0x80);	//	打开写保护功能
}

void Ds1302_ReadTime()
{
	unsigned char i;
	for(i = 0; i < 7; i ++)
	{
		TIME[i] = Read_Ds1302_Byte(READ_RTC_ADDR[i]);
	}
}
