1.ds1302的性能指标
1）可以计算2100年之前的秒、分、时、日、星期、月、年，并且可以调整闰年。
2）内部有31个字节静态RAM,供用户访问
3）串行数据传送方式（SPI3线接口）
4）工作电压：2.0~5.5v
5) 工作电流：2v时，小于300nA(功耗低)
6）时钟或RAM数据的读写，有两种传送方式：单字节传送、多字节传送
7）主电源和负电源双电源供电（备份电源可以用电池或大电容实现）
2.SPI
1)spi的中文意思是“串行外围接口”
2）spi的应用场景：EEPROM,FLASH,实时时钟，AD转换器，数字信号处理器，数字信号解码器
3）spi接口是在CPU和外围低速器件之间进行同步串行数据传输。在主器件的移位脉冲下，数据按位传输，高位在前，低位在后，全双工通信，数据传输速度总体比IIC快，速度可达到几Mbps。
4）spi接口工作方式：主从工作方式，通常是1个主器件及1个或多个从器件。包括4种信号：MOSI（主器件数据输出，从器件数据输入），MISO（主器件数据输入，从器件数据输出），SCLK（时钟信号，由主器件产生），/CS(从器件使能信号，由主器件控制)
5）补充：spi接口的内部硬件原理，首先它有一个时钟，这个时钟控制移位寄存器来移位，，，，，，，，，，，，，，，，
6）缺点：没有应答机制，不能确定是否接收到数据
3.ds1302硬件
X1和X2接晶振
复位引脚CE，低电平有效
SCLK:串行时钟输入引脚
vcc1工作电源引脚
vcc2备用电源引脚（接入电源断电时，备用电池供电）
4.ds1302的寄存器及片内RAM
ds1302内部包括1个控制寄存器，12个寄存器（7个与日历、时钟相关，存放的数据是BCD码形式）和31个RAM
1)控制寄存器
用于存放ds1302的控制命令字，
ds1302的复位引脚回到高电平后写入的第一个字就是控制命令，控制着ds1302的读写过程**。

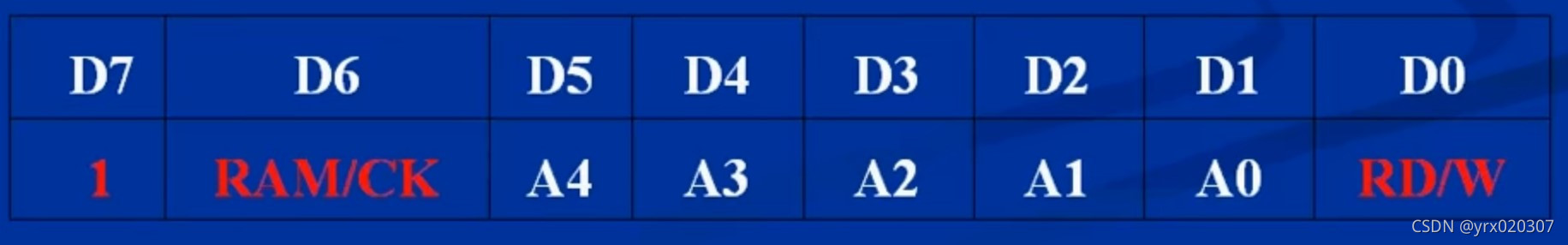

下图是对控制字节的配置
D6=0,是时钟、日历寄存器
D6=1,是片内31个RAM

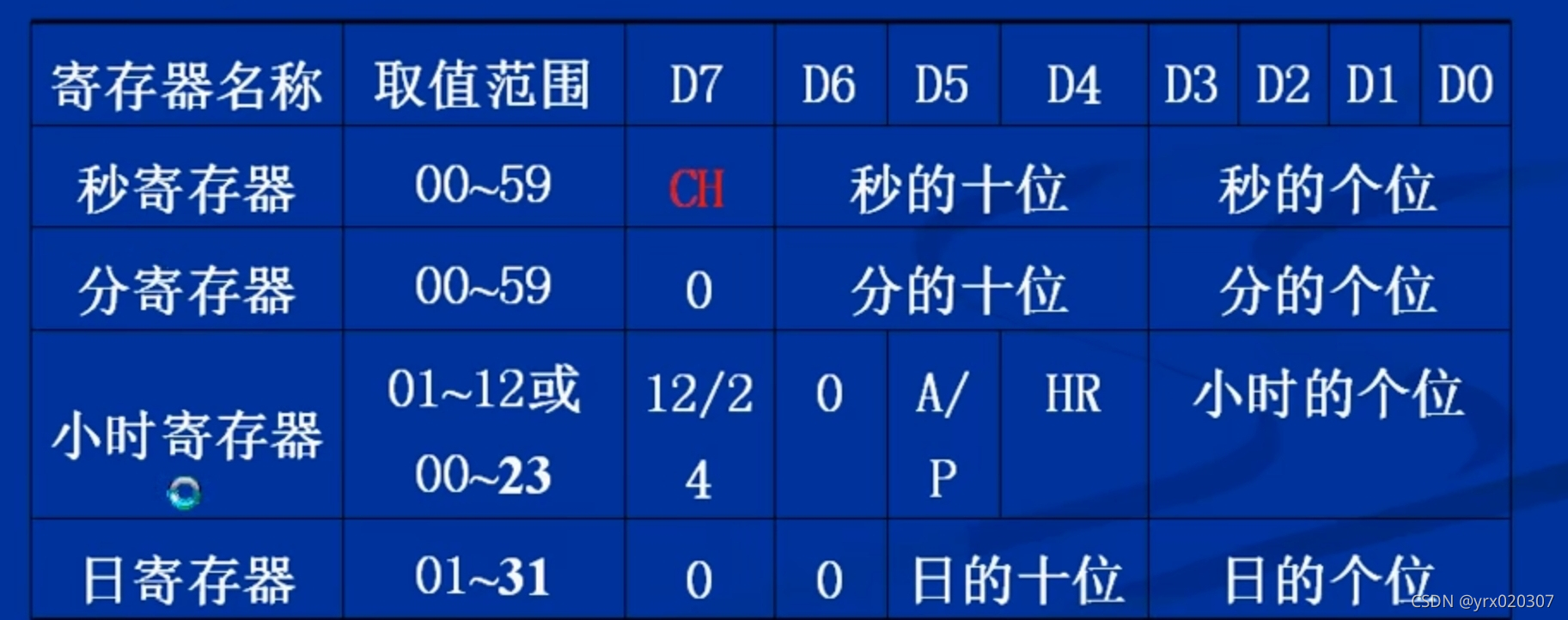

下面是日历、时钟寄存器
对于小时寄存器，D7为12/24小时的选择位。D7=1，即12小时制。D7=0,即24小时制。
在12小时模式下，D5=1是上午。D5=0是下午。D4为小时的时位。
在24小时模式下，D5和D4是小时的时位
对于秒寄存器，其CH位是时钟暂停位，为1则时钟暂停，为0则时钟启动。
写保护寄存器，WP为写保护位，WP=1写保护，WP=0未写保护。
对日历、时钟寄存器、片内RAM写时，WP清零。
对日历、时钟寄存器、片内RAM读时，WP置1。
片内RAM

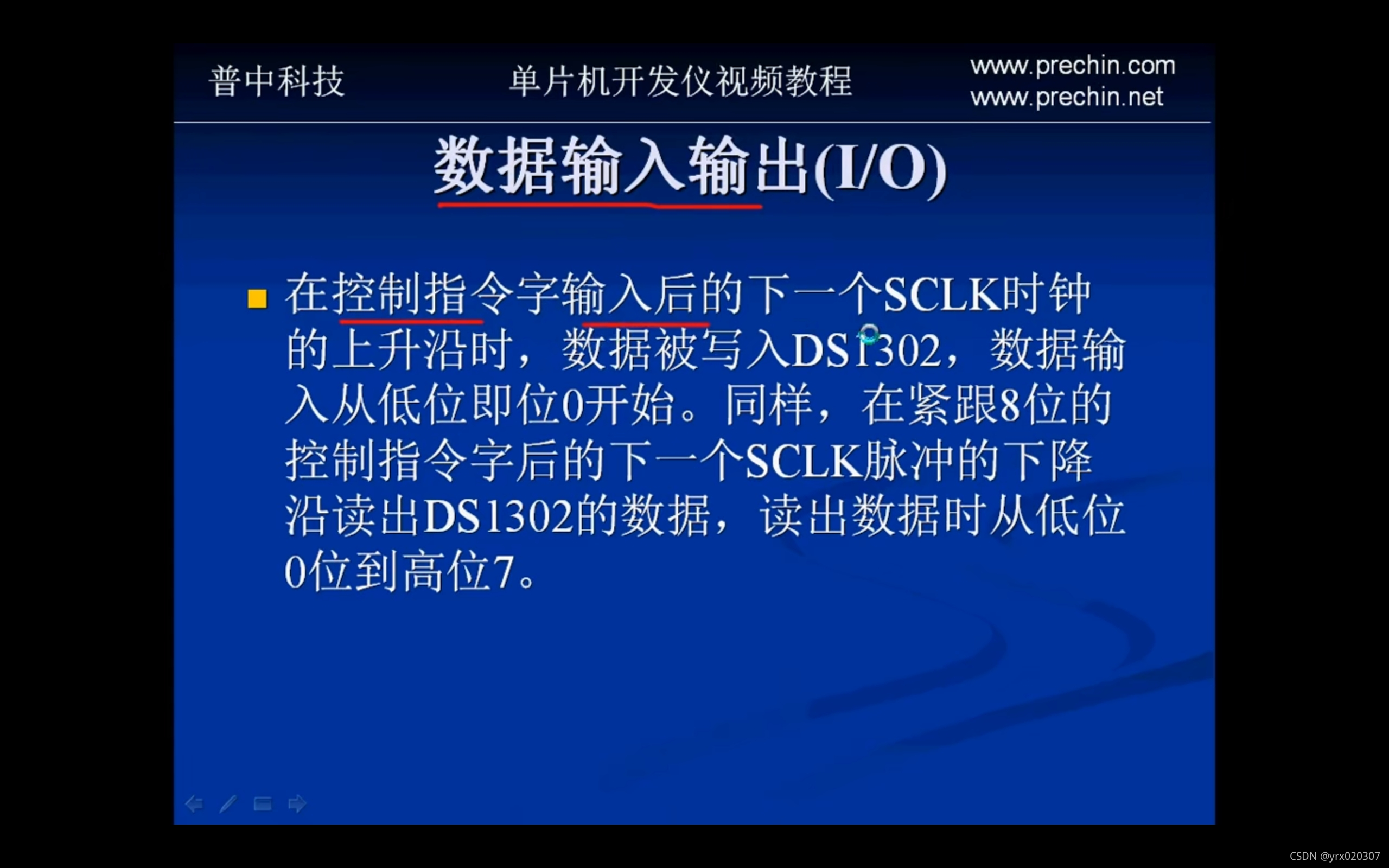

IO输入输出
代码的实现
（1）

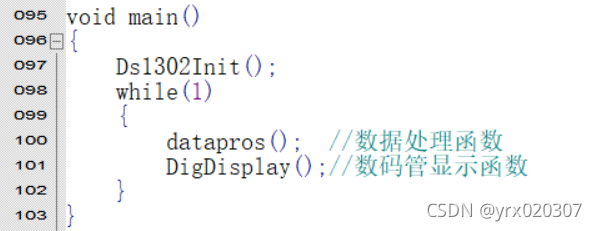

main()
初始化时钟芯片
处理数据
显示数据
（2）
初始化
首先看一下Ds1302write(0x8E,0x00);

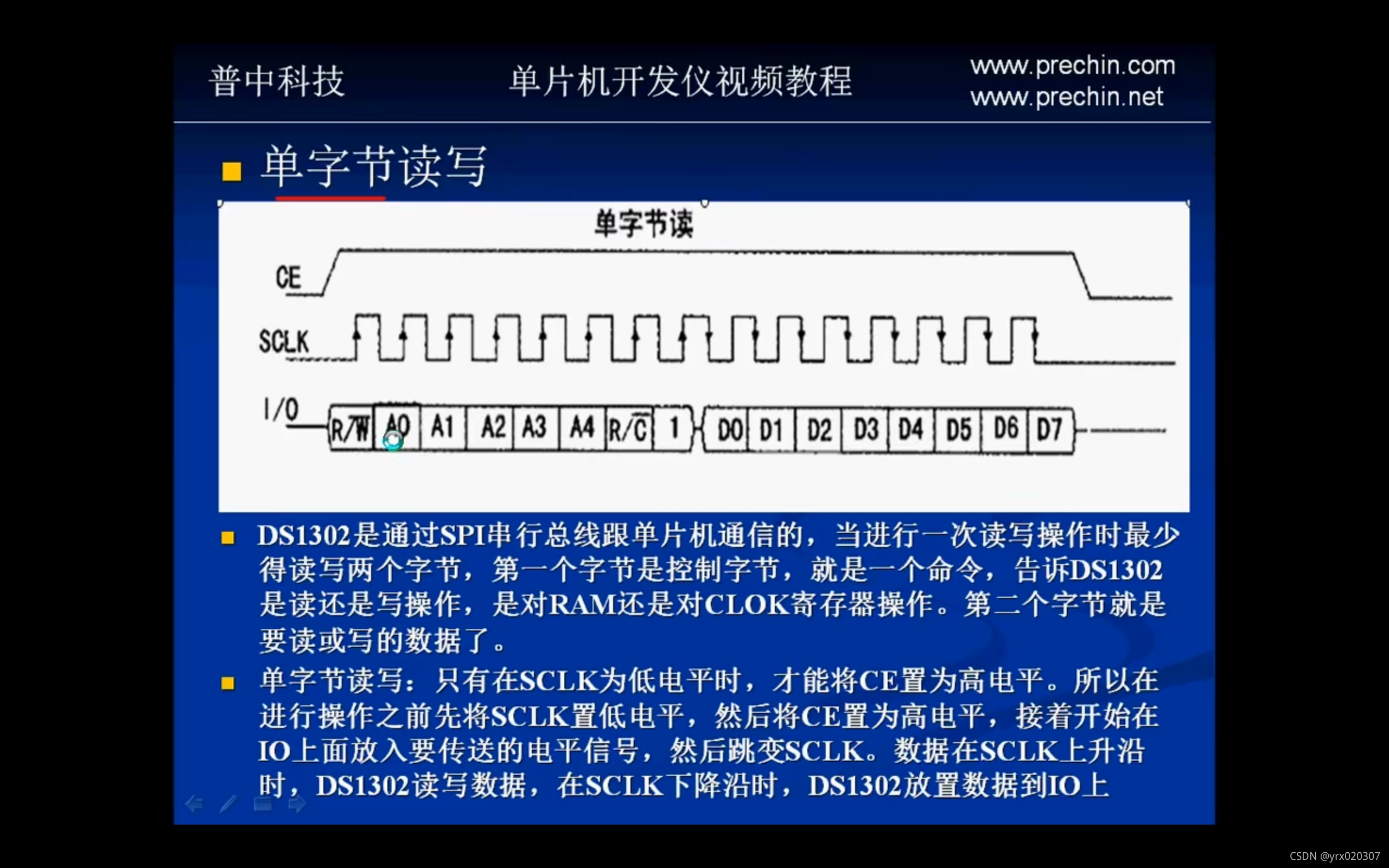

它是通过配置CE SCLK IO的高低电平（即时序）来实现写入数据的。
那么Ds1302write(0x8E,0x00);的参数代表什么意义呢？
对于0x8E
需要看一下写保护寄存器的配置
若想对该寄存器实现写操作，
则要配置控制命令为1000 1110用16进制表示成0x8E。
若想对该寄存器实现读操作（不可写），
则要配置控制命令为1000 1111用16进制表示成0x8F。
这里提到的控制命令是指“ds1302的复位引脚回到高电平后写入的第一个字就是控制命令，控制着ds1302的读写过程**。”
ds1302的复位引脚回到高电平后写入的第二个字就是具体的数据
也就是说第一个字节是寄存器的地址，第二个字节是寄存器的模式
若想配置“写保护寄存器”，首先输入0x8E。
紧接着配置寄存器
配置寄存器时，按下图要求配置
写保护寄存器，WP为写保护位，WP=1写保护，WP=0未写保护。
对日历、时钟寄存器、片内RAM写时，WP清零。
对日历、时钟寄存器、片内RAM读时，WP置1。
所以配置的数据应该为0x00
这就解释了Ds1302write(0x8E,0x00);的两个参数
到这里就完成了关闭写保护（即可以向寄存器写值）
关闭写保护之后，就要向具体的“分-秒-时-日-月-周-年”寄存器写入数据。
分-秒-时-日-月-周-年一共是7份数据
这就解释了为什么要循环7次
代码中写入的是 Ds1302Write(WRITE_RTC_ADDR[n],TIME[n]);
WRITE_RTC_ADDR[n]是寄存器地址
TIME[n]是具体的值
uchar code WRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};
uchar TIME[7] = {0, 0, 0x15, 0x23, 0x09, 0x04, 0x21};
对于各寄存器地址
注意，写的时候D0配置为0
写入时
秒：1000 0000即0x80
分：1000 0010即0x82
时：1000 0100即0x84
日：1000 0110即0x86
月：1000 1000即0x88
周：1000 1010即0x8a
年：1000 1100即0x8c
读取时
秒：1000 0001即0x81
分：1000 0011即0x83
时：1000 0101即0x85
日：1000 0111即0x87
月：1000 1001即0x89
周：1000 1011即0x8b
年：1000 1101即0x8d
日期
