一、基于MDK创建汇编语言STM32工程
-
打开Keil MDK
-
选择
project-->New μVision Project...
-
选择项目工程存放的位置，并进行命名
-
点击保存
-
设置工程的目标环境，这里是基于
STM32F103ZET6。
弹出的窗口如下图所示，既可以通过Search直接进行输入查找；也可通过小文件＋号进行手中寻找。
-

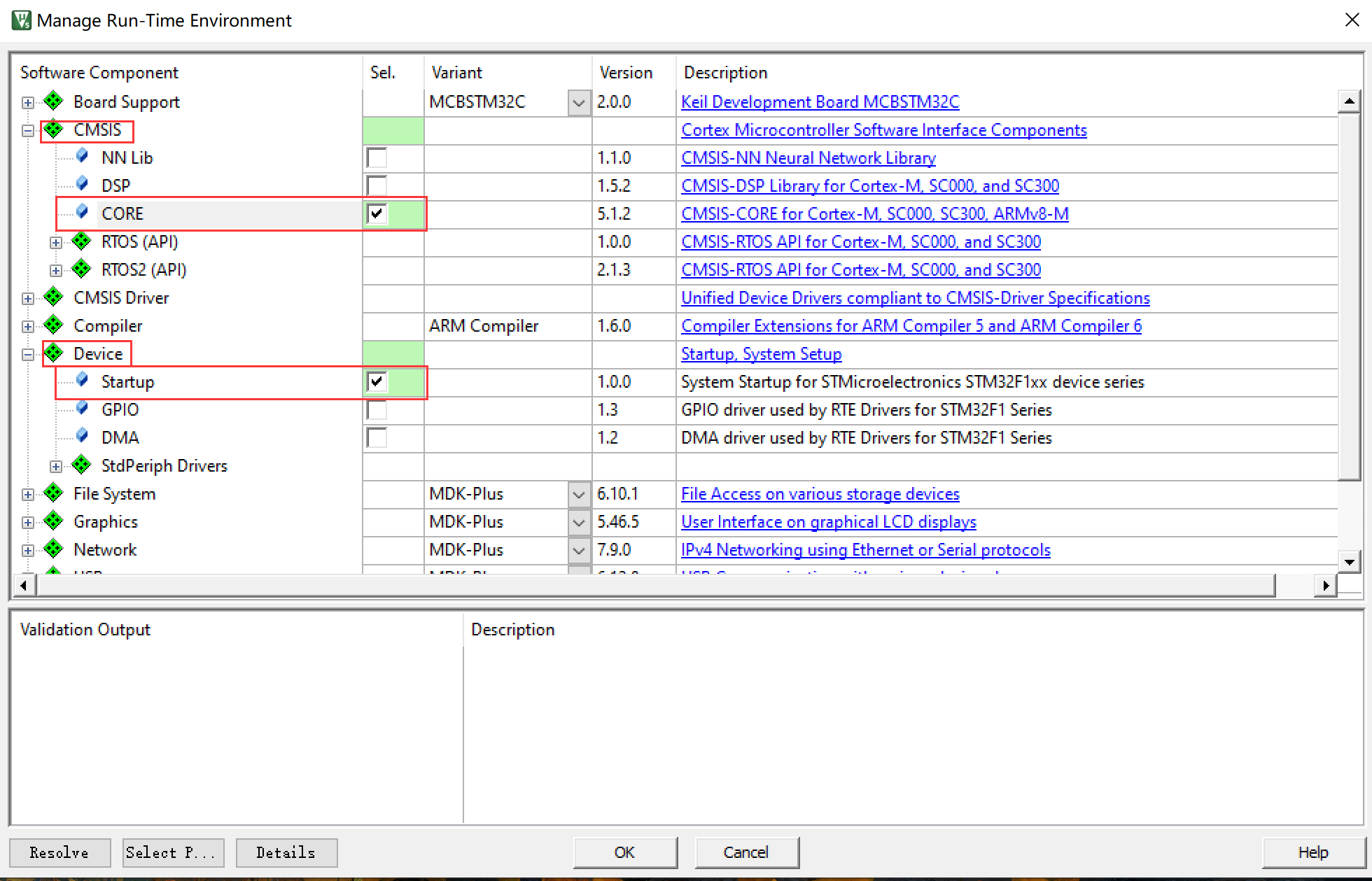

选择运行环境
CMSIS中选择CORE；Device中选择Startup，其中包含了启动文件。
选择后可以发现窗格变绿。
-

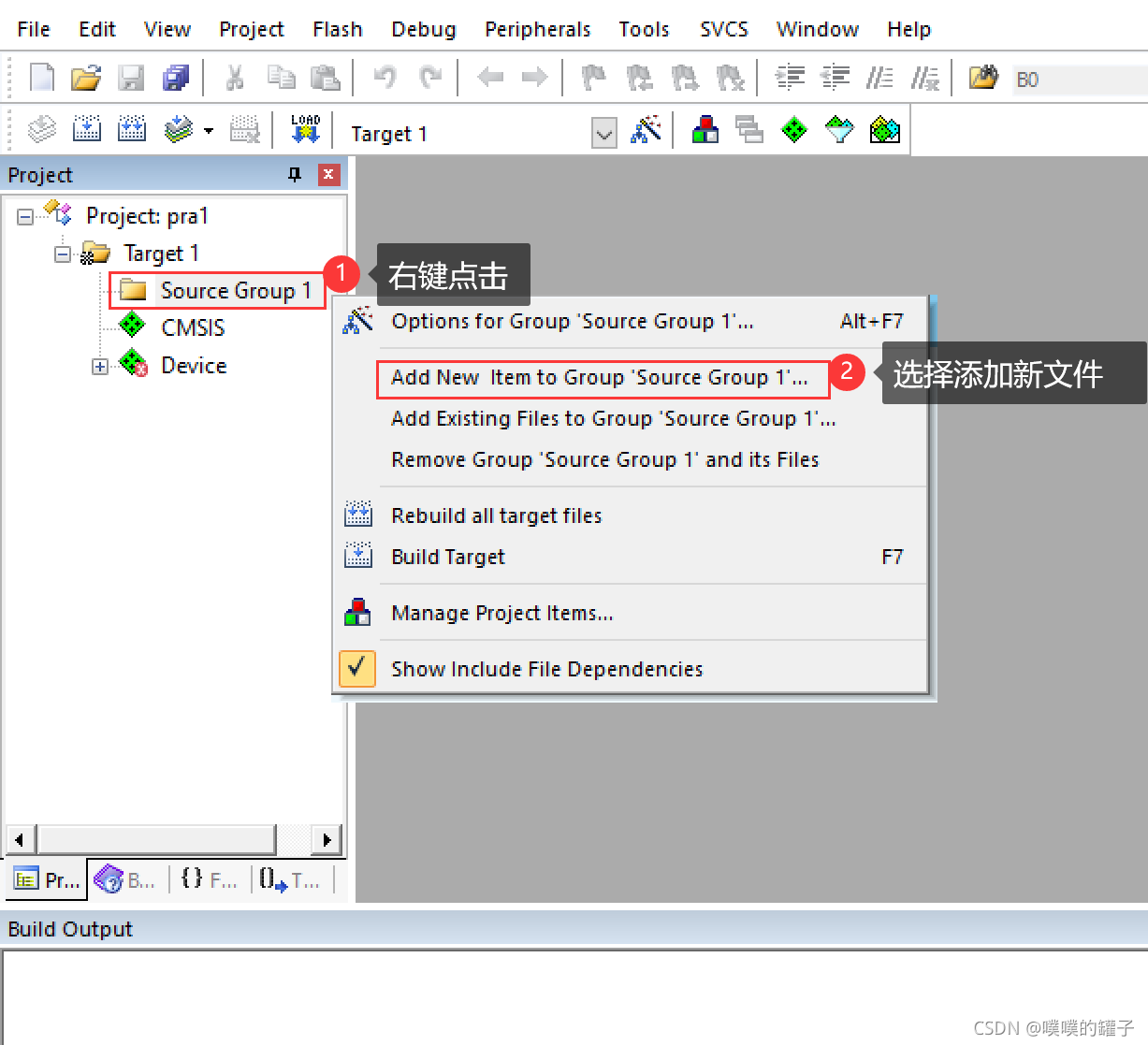

在打开后的界面左侧
Project栏，打开Target1，鼠标右键单击Source Group1, 选择Add New Item to Group
-
添加源文件，创建汇编项目。选择
Asm File(.s)，设置源文件名称，并保存
通过以上步骤，即可完成汇编语言STM32工程创建。
二、测试代码
1.源代码
编译并调试如下代码
AREA MYDATA, DATA
AREA MYCODE, CODE
ENTRY
EXPORT __main
__main
MOV R0, #10
MOV R1, #11
MOV R2, #12
MOV R3, #13
;LDR R0, =func01
BL func01
;LDR R1, =func02
BL func02
BL func03
LDR LR, =func01
LDR PC, =func03
B .
func01
MOV R5, #05
BX LR
func02
MOV R6, #06
BX LR
func03
MOV R7, #07
MOV R8, #08
BX LR
2.仿真器设置（采用软件仿真）
步骤：
在Debug选项卡中选择Use Simulator，表示使用软件仿真；
选择Run to main()则表示跳过汇编代码，直接跳转到main函数开始仿真;
设置下面的Dialog DLL项为DARMSTM.DLL和TARMSTM.DLL；
parameter项为-pSTM32F103C8，用于设置支持STM32F103C8的软硬件仿真。
注意！不进行勾选的话无法进行仿真！
三、编译调试

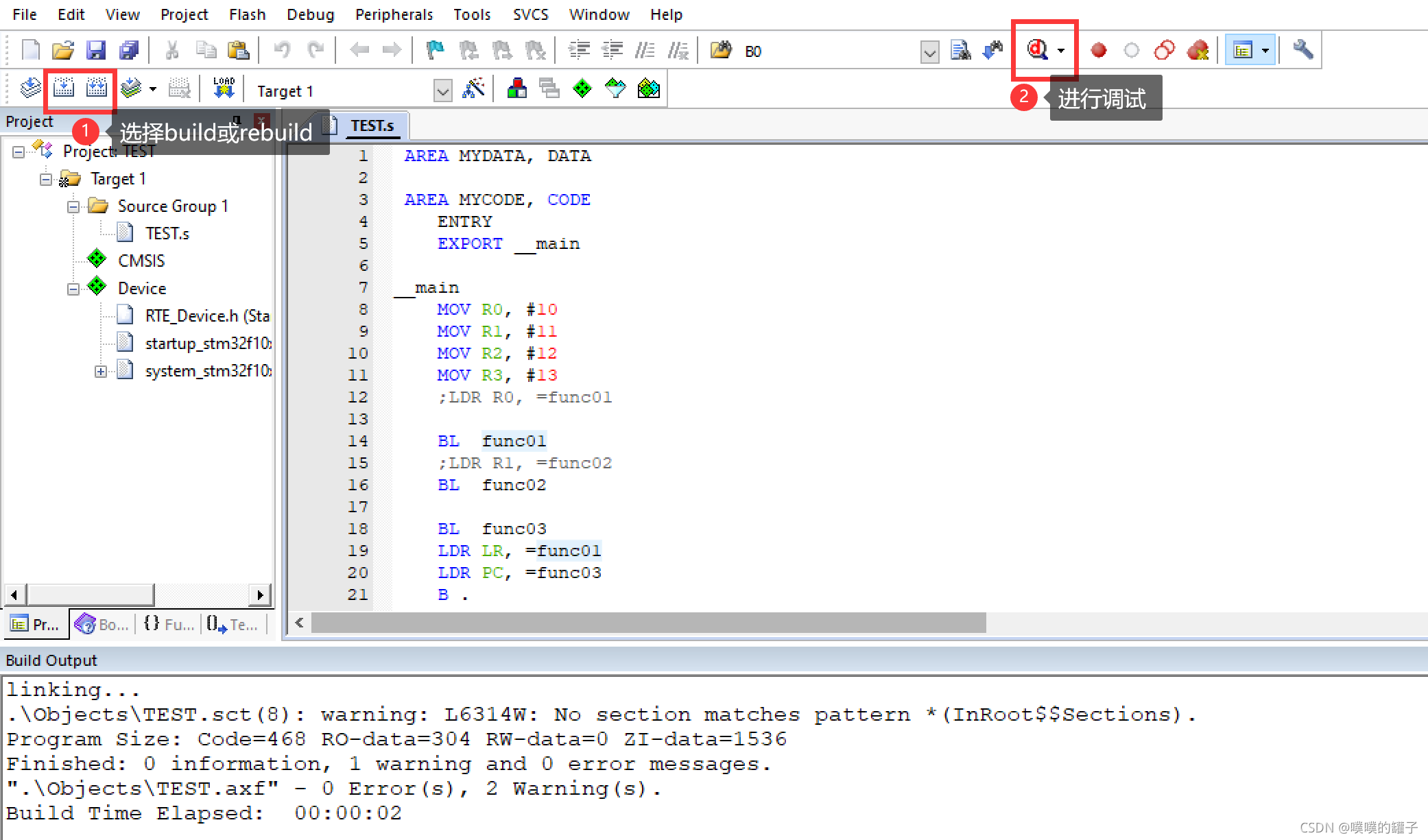

编译工程并进入调试模式。
进入调试界面后，点击左上角step over键，点击三次后，选择左侧的X（stop键），可以得到预期结果。
寄存器R5，R6，R7，R8与程序设置一致，如下图所示。
四、生成HEX文件

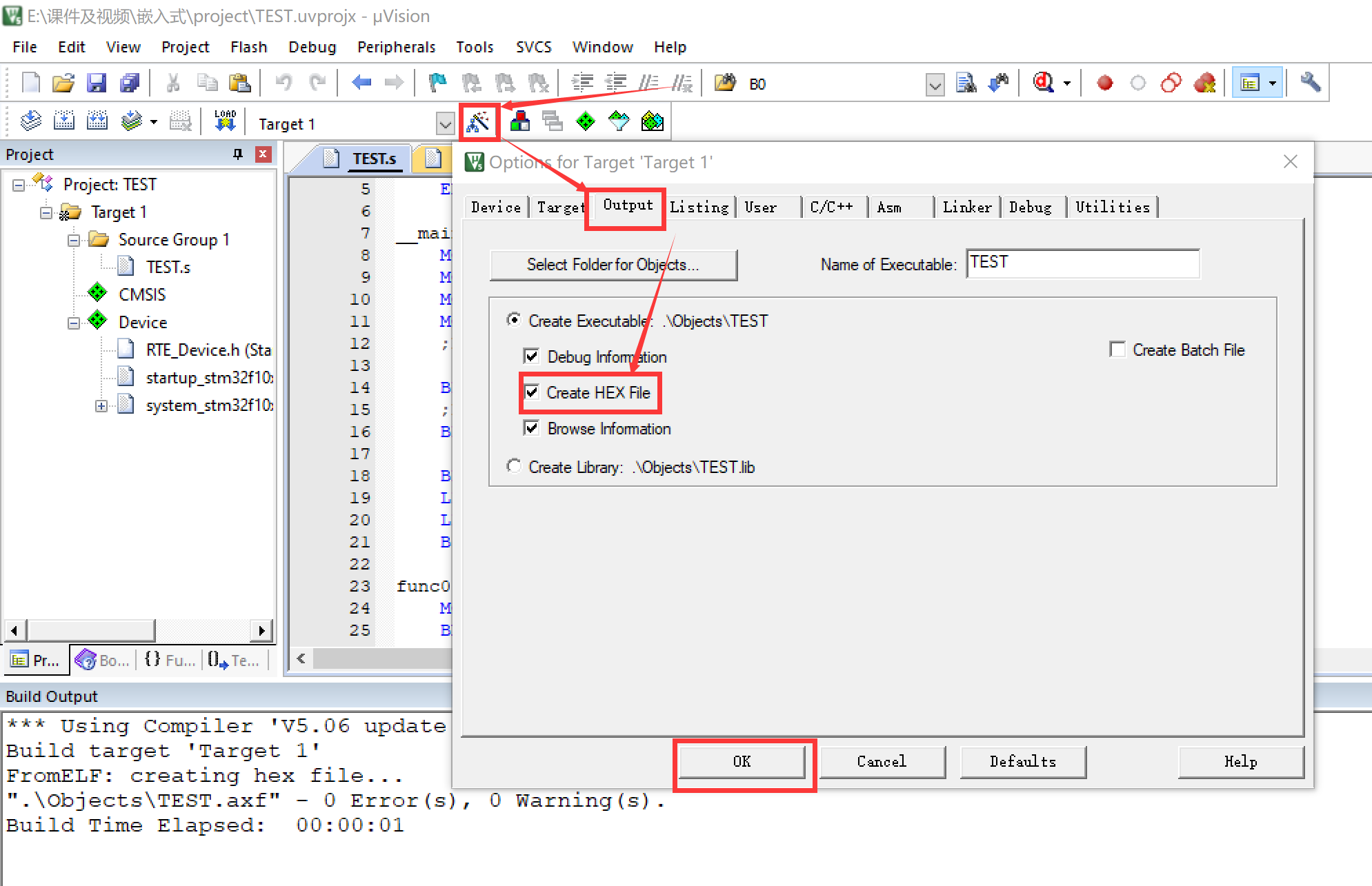

在写好文件后，点击工具栏的魔法棒
选择Output页，勾选Create HEX File，点击ok
点击工具栏的编译按钮
打开项目所在文件夹(大概率在Object文件夹下)即可发现.hex文件
1、HEX文件解析
hex文件可以通过UltraEdit、Notepad++、记事本等工具打开。
上图所示，使用Notepad++打开后会不同含义的数据颜色不同
每行数据都会有一个冒号开始，后面的数据由：数据长度、地址、标识符、有效数据、校验数据等构成
以上图的第一行为例，进行解析：
第1个字节10，表示该行具有0x10个数据，即16个字节的数据；
第2、3个字节C000，表示该行的起始地址为0xC000；
第4个字节00，表示该行记录的是数据；
第5-20个字节，表示的是有效数据；
第21个字节73，表示前面数据的校验数据，校验方法：0x100-前面字节累加和；
其中，第4个字节具有5种类型：00-05，含义如下：
00 —— 表示后面记录的是数据
01 —— 表示文件结束
02 —— 表示扩展段地址
03 —— 表示开始段地址
04 —— 表示扩展线性地址
05 —— 表示开始线性地址
单片机的hex文件以00居多，都用来表示数据。hex文件的结束部分如下图所示。
最后一行的01表示文件结束了，最后的FF表示校验数据，由0x100-0x01=0xFF得来。
2、扩展地址
上面的地址都是两个字节，范围从0x000-0xFFFF，如果地址是0x17FFFF该怎么办呢？需要用到扩展字段
第一行中，第一个字节为0x02，表示只有两个字节的数据，而扩展段的标识符为0x04表示后面的数据0x0800为扩展线性地址，基地址的计算方法为：
(0x0800<<16)=0x08000000，在0x04标识段出现之前，下面的数据都是这个基地址。
第二行的地址是0x0000，那么实际地址应是0x08000000+0x0000=0x08000000；
第二行的地址是0x0010，那么实际地址应是0x08000000+0x0010=0x08000010.
五、总结
利用Keil MDK创建汇编语言stm32工程并不复杂，虽然断点调试过程中出现了一些问题，但最终得以解决。如果想要实现预期，还是需要掌握了解汇编语言，需要不断实践，在之后配合硬件学习，相信会有跟进一步的学习和掌握。
