[嵌入式]Keil环境下完成STM32汇编程序的编写以及Hex文件内容分析

文章目录

一. 新建工程

1.1 工程创建

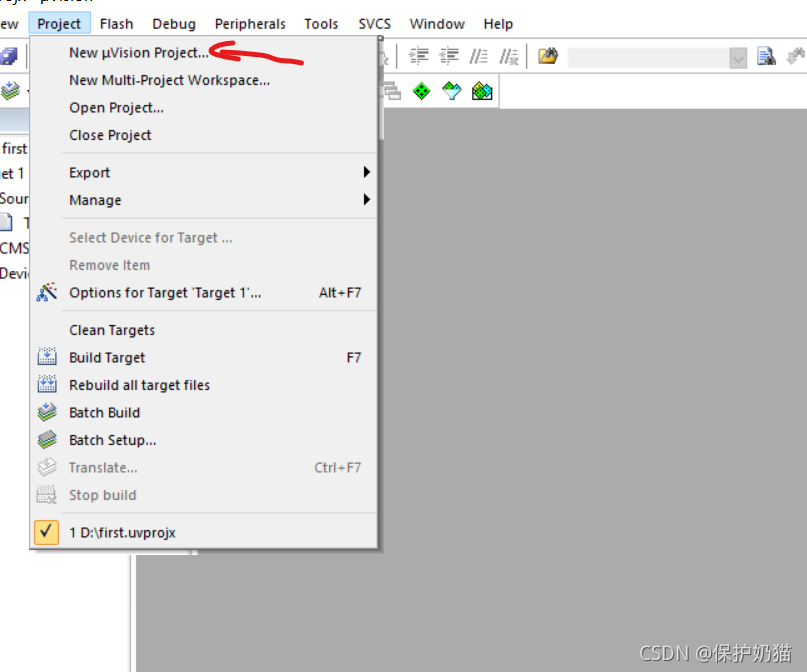

点击菜单栏的project->new uVision project

在这里插入图片描述
设置工程路径，点击保存

在这里插入图片描述

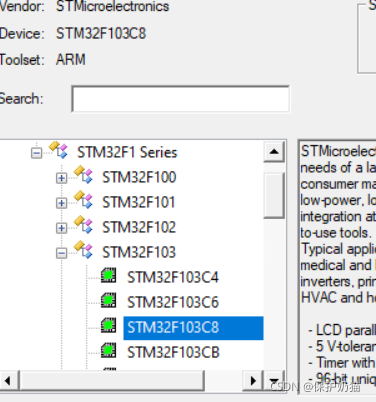

设备选择（本文基于STM32F103C8），如下图所示：

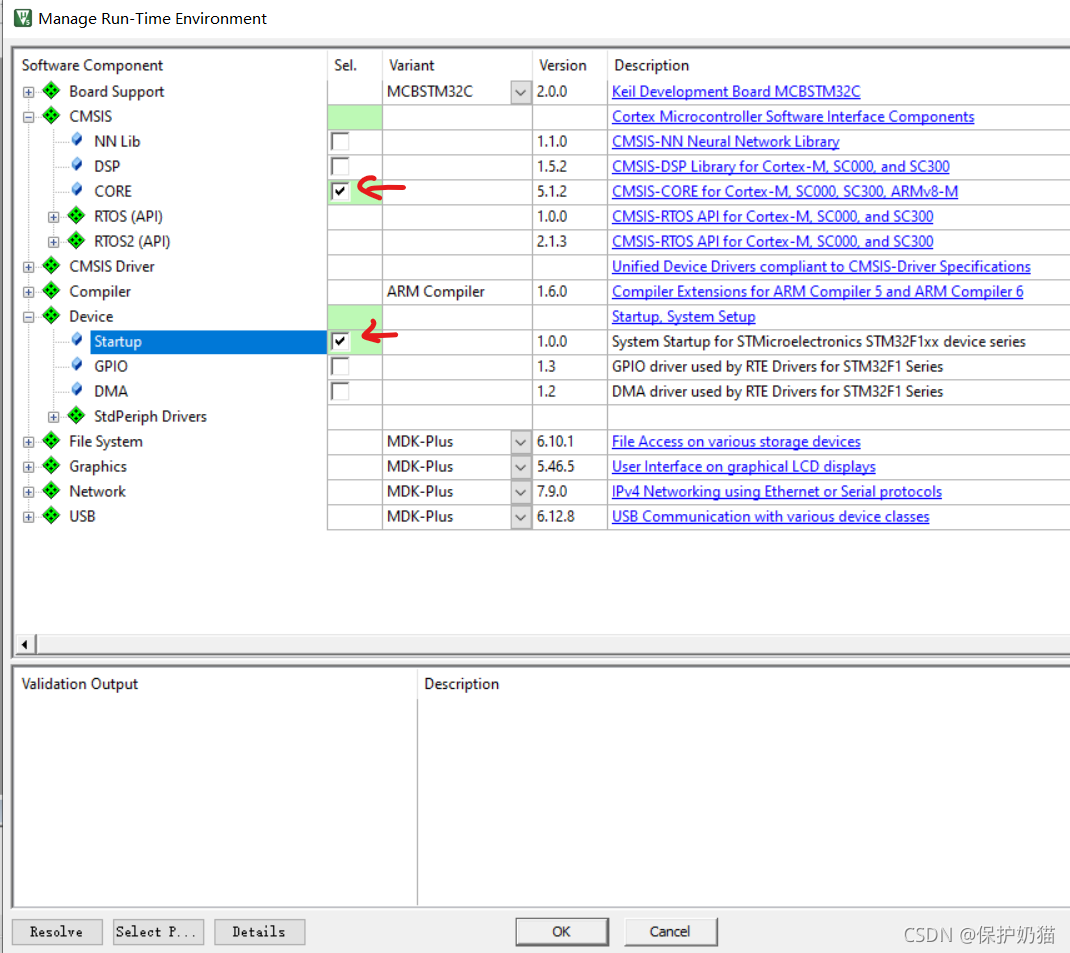

1.2 选择运行环境

CMSIS下选择CORE
Device下选择Startup（其中包含启动文件）

在这里插入图片描述

1.3 添加源文件

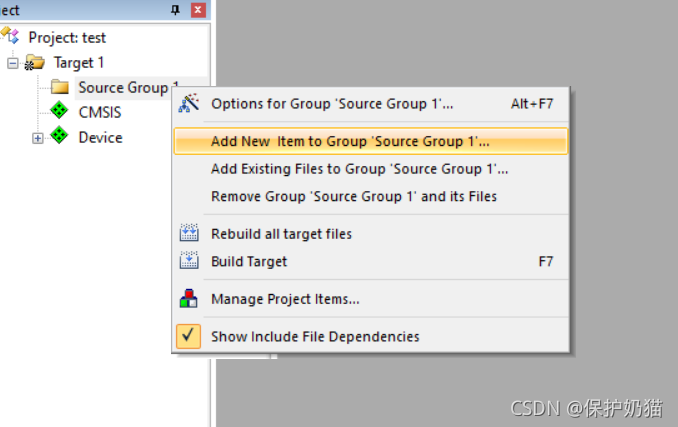

右键点击Source Group，选择如下图所示
在这里插入图片描述

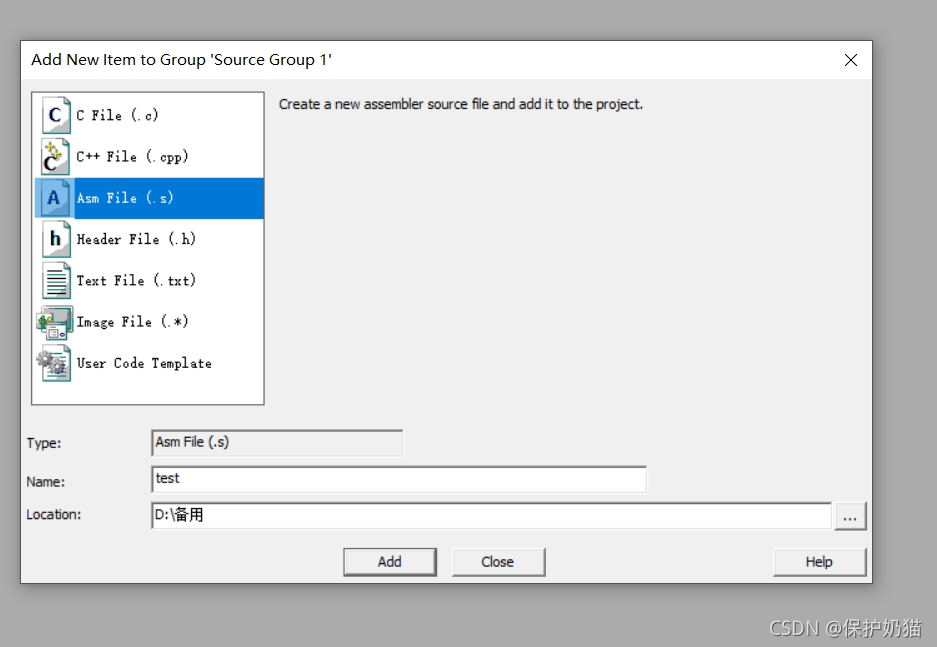

选择Asm File（.s），创建汇编文件，输入文件名，然后点击Add

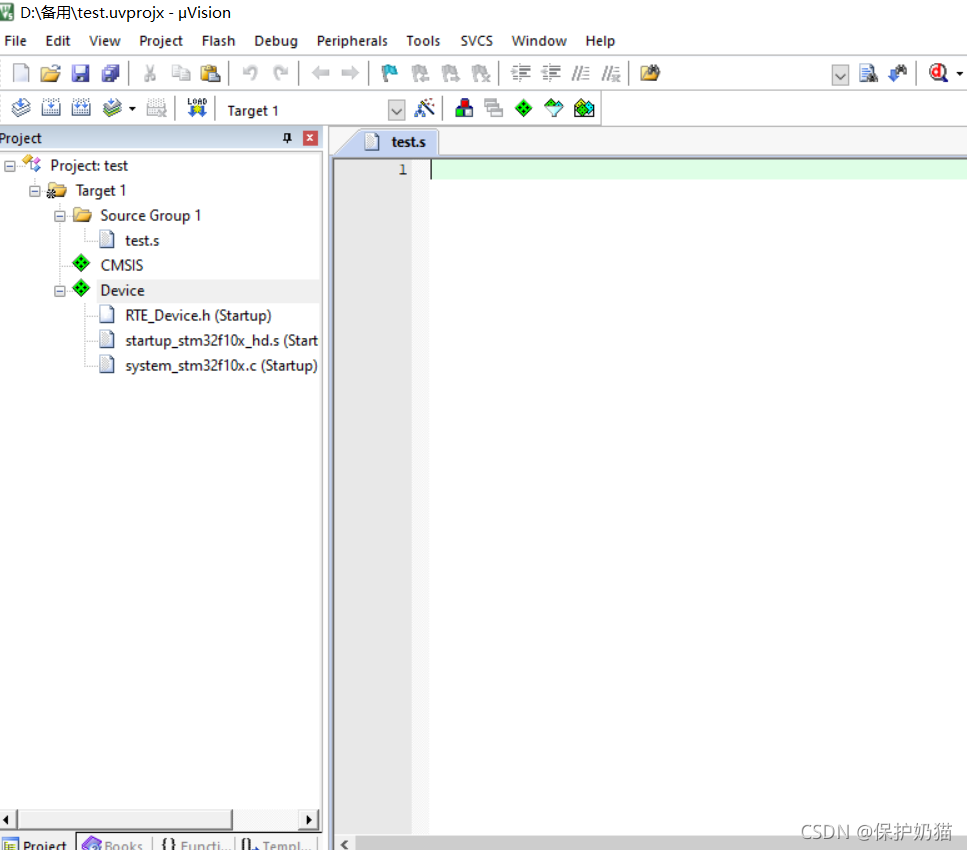

1.4 最终结果

在这里插入图片描述

二. 测试代码

2.1 代码如下

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

2.2 仿真器设置（没有硬件条件下）

初始设置
在这里插入图片描述

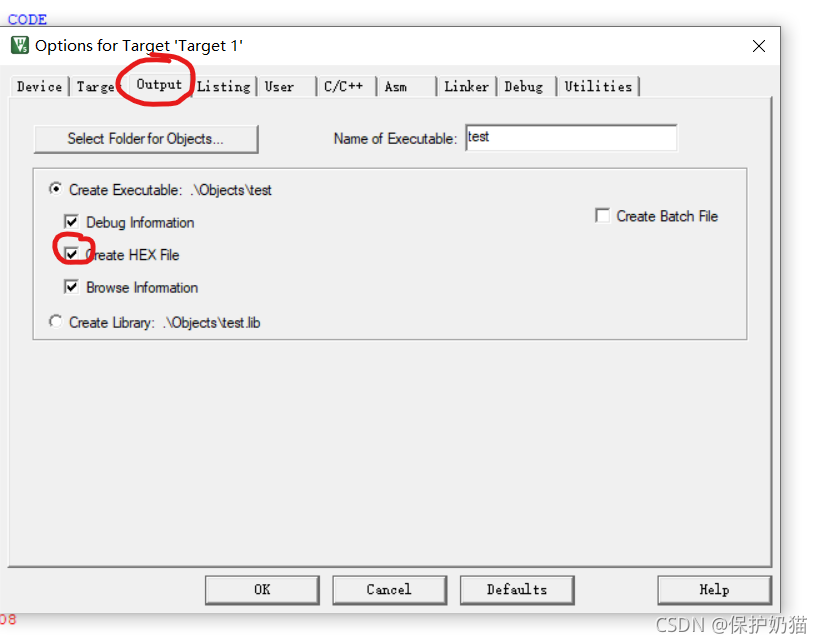

想生成Hex文件，进行下图操作
在这里插入图片描述

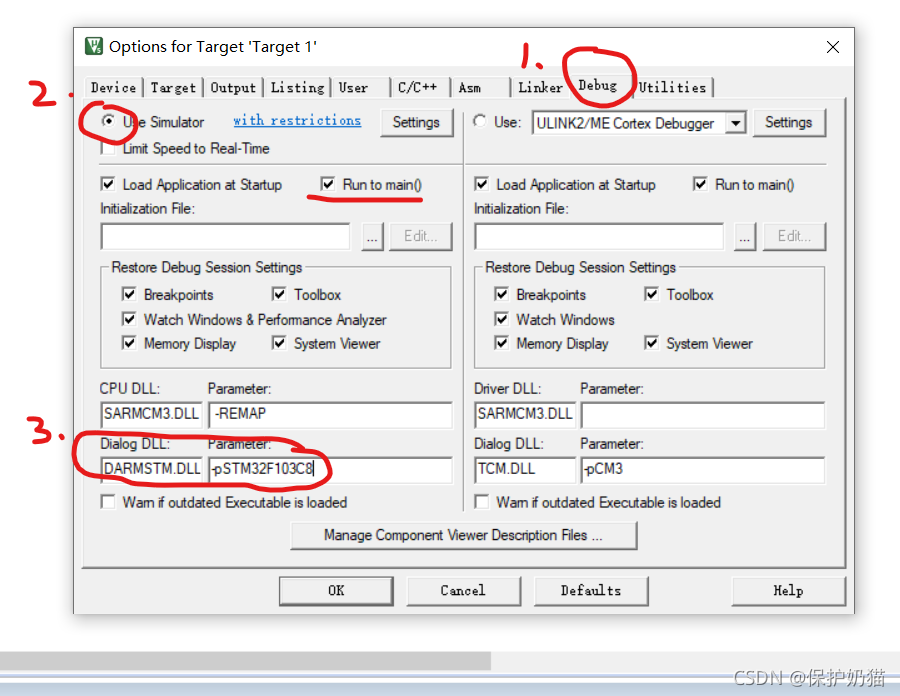

因为没有硬件需要进行如下设置

2.3 代码运行

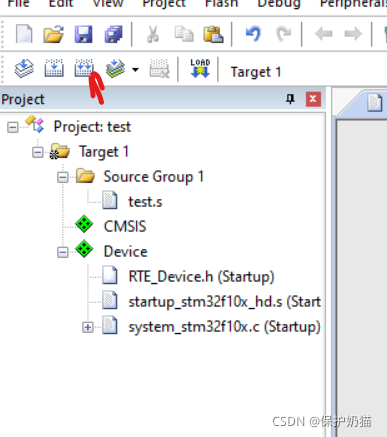

点击Rebuild进行编译

在这里插入图片描述
编译成功，没有错误

2.4 程序调试

在这里插入图片描述

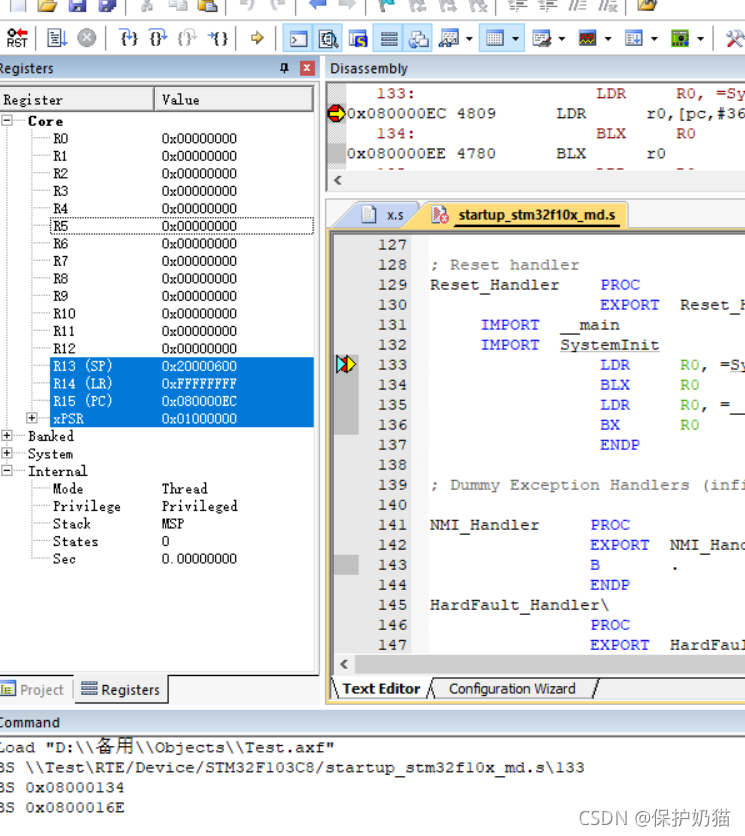

结果如下：

动态调试：我们在代码最后一行设置断点（在数字左边点击一下），如下图所示

在这里插入图片描述
右击断点，选择如下：

在这里插入图片描述

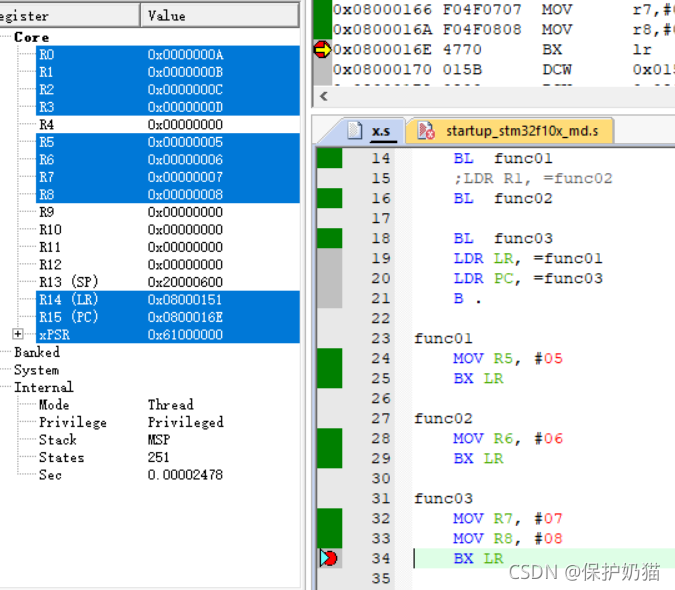

最后得到如下结果：

三. 分析hex文件

文件位于创建的项目位置的Objects中
在这里插入图片描述

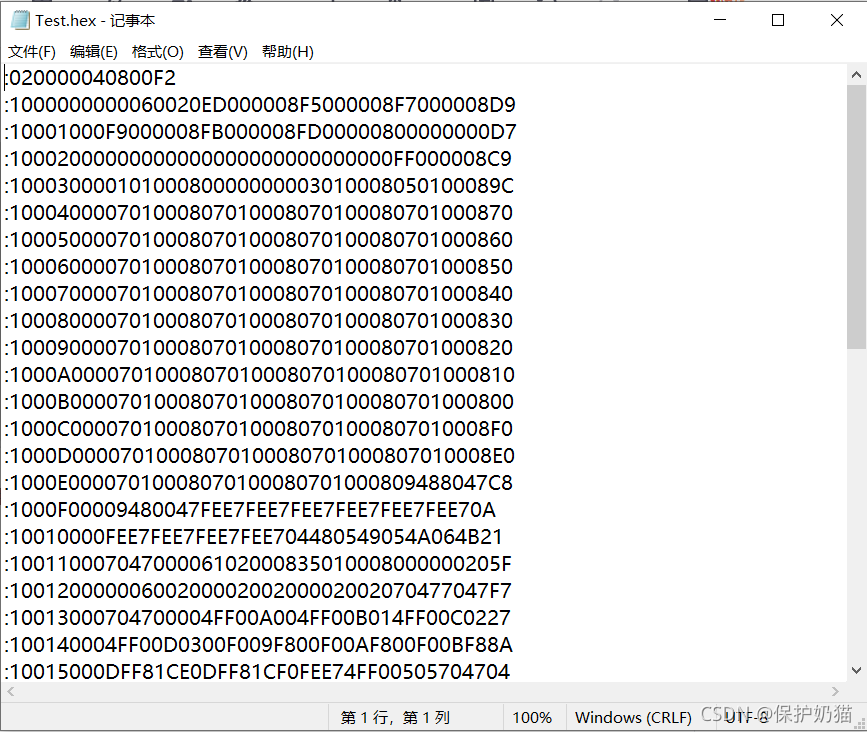

用记事本打开hex文件，具体如下：

官方定义：
<0x3a>[数据长度1Byte][数据地址2Byte][数据类型1Byte][数据nByte][校验1Byte]<0x0d><0x0a>

例如第一行：

第一行:020000040800F2
断句02，0000，04，0800，F2。
也即0x02，0x00，0x00，0x04，0x08，0x00，0xF2。

“：” 对应格式中的<0x3a>,0x3a就是冒号的ASCII码。
“02”对应的就是长度，这里就如所见，就是长度为2。
“0000”对应数据地址，长度为2个字节。
“04”对应的数据类型。
“0800”对应的是数据，长度是浮动的，这里是2个字节，和前面的长度相呼应。
“F2”对应的是校验结果。
“”对应<0x0d><0x0a>，就是回车和换行，这个东西大家应该很熟悉，因为stm32串口发送例程中，串口数据的结束用的就是这两个符号做标识。
