[嵌入式]2.STM32F427llHX(大疆A板) 点亮小灯（库函数版本）

基于空白模板点亮小灯

1.在Template文件夹中新建HARDWARE文件夹
2.在HARDWARE文件夹中新建LED文件夹
3.从正点原子实验1中复制led.c和led.h到LED文件夹中

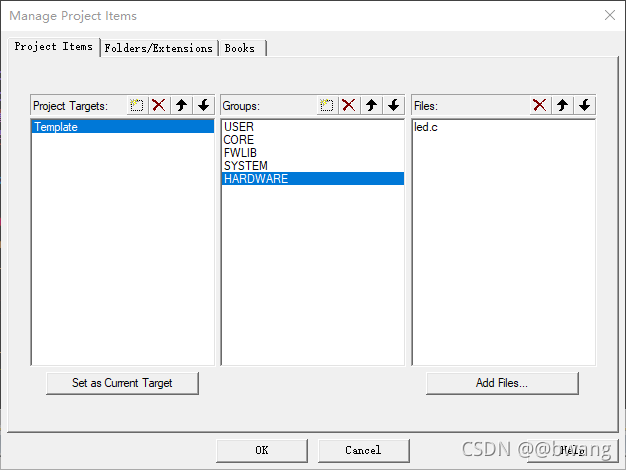

4.右键点击 Template，选择 Manage Project Items,在
 Groups 一栏添加HARDWARE，往 Group 里面添加我们需要的文件：led.c

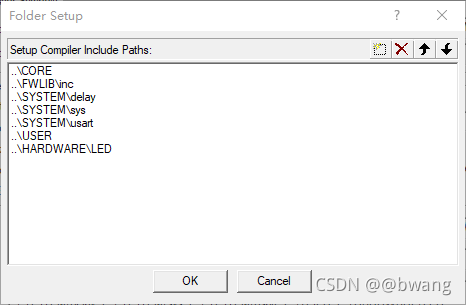

5.添加..\HARDWARE\LED  头文件路径

在这里插入图片描述

编译结果

下载到板子发现小灯不亮

原理图
led.c中设置引脚是f407的，需要查看原理图改成f427，
原理图在大疆官网能够找到
在这里插入图片描述
将led.c中的初始化PF9，PF10改成PG1~PG8

void LED_Init(void)
{
  GPIO_InitTypeDef  GPIO_InitStructure;

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG, ENABLE);//使能GPIOG时钟

  //GPIOF9,F10初始化设置
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_8;//LED0和LED1对应IO口
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  GPIO_Init(GPIOG, &GPIO_InitStructure);//初始化GPIO

	GPIO_SetBits(GPIOF,GPIO_Pin_1 | GPIO_Pin_8);//GPIOF1,F8设置高，灯灭

}

将实验1中main.c替换文件中main.c并进行引脚修改

int main(void)
{

	delay_init(168);		  //初始化延时函数
	LED_Init();		        //初始化LED端口

  /**下面是通过直接操作库函数的方式实现IO控制**/

	while(1)
	{
	GPIO_ResetBits(GPIOG,GPIO_Pin_1);  //LED0对应引脚GPIOG.1拉低，亮  等同LED0=0;
	GPIO_SetBits(GPIOG,GPIO_Pin_8);   //LED1对应引脚GPIOF.8拉高，灭 等同LED7=1;
	delay_ms(500);  		   //延时300ms
	GPIO_SetBits(GPIOG,GPIO_Pin_1);	   //LED0对应引脚GPIOG.1拉高，灭  等同LED0=1;
	GPIO_ResetBits(GPIOG,GPIO_Pin_8); //LED1对应引脚GPIOG.8拉低，亮 等同LED7=0;
	delay_ms(500);                     //延时300ms
	}
}
