[嵌入式]野火电机开发板中e2prom例程中的一处问题与修正

今天项目中要加入e2prom，由于之前购买了野火拂晓电机开发板，因此直接参考了野火的源码，不过参考的是野火骄阳电机开发板 （路径为：A盘（资料盘）\1-程序源码_教程文档\1-[野火]《STM32 HAL库开发实战指南》(HAL库源码)【优先学习】\野火STM32F407IG骄阳_HAL例程_1103\13-I2C-读写EEPROM）中的例程（估计拂晓开发板的例程也是一样）。在过代码时发现一处问题，问题代码位于User\i2c\bsp_i2c_ee.c中，如下所示：

/**
  * @brief   将缓冲区中的数据写到I2C EEPROM中
  * @param
  *		@arg pBuffer:缓冲区指针
  *		@arg WriteAddr:写地址
  *     @arg NumByteToWrite:写的字节数
  * @retval  无
  */
void I2C_EE_BufferWrite(uint8_t* pBuffer, uint8_t WriteAddr, uint16_t NumByteToWrite)
{
  uint8_t NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0;

  Addr = WriteAddr % EEPROM_PAGESIZE;
  count = EEPROM_PAGESIZE - Addr;
  NumOfPage =  NumByteToWrite / EEPROM_PAGESIZE;
  NumOfSingle = NumByteToWrite % EEPROM_PAGESIZE;

  /* If WriteAddr is I2C_PageSize aligned  */
  if(Addr == 0)
  {
    /* If NumByteToWrite < I2C_PageSize */
    if(NumOfPage == 0)
    {
      I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
    }
    /* If NumByteToWrite > I2C_PageSize */
    else
    {
      while(NumOfPage--)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, EEPROM_PAGESIZE);
        WriteAddr +=  EEPROM_PAGESIZE;
        pBuffer += EEPROM_PAGESIZE;
      }

      if(NumOfSingle!=0)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
      }
    }
  }
  /* If WriteAddr is not I2C_PageSize aligned  */
  else
  {
    /* If NumByteToWrite < I2C_PageSize */
    if(NumOfPage== 0)
    {
      I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
    }
    /* If NumByteToWrite > I2C_PageSize */
    else
    {
      NumByteToWrite -= count;
      NumOfPage =  NumByteToWrite / EEPROM_PAGESIZE;
      NumOfSingle = NumByteToWrite % EEPROM_PAGESIZE;

      if(count != 0)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, count);
        WriteAddr += count;
        pBuffer += count;
      }

      while(NumOfPage--)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, EEPROM_PAGESIZE);
        WriteAddr +=  EEPROM_PAGESIZE;
        pBuffer += EEPROM_PAGESIZE;
      }
      if(NumOfSingle != 0)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
      }
    }
  }
}

出问题的代码是这一段：

else
{
    /* If NumByteToWrite < I2C_PageSize */
    if(NumOfPage== 0)
    {
      I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
    }
……
}

这段代码的本意是，要写入的地址不在一个page的起始位置（偏移为0）的情况下，要先完成本页剩余字节的写入，再开始写入新的页。但如果按照以上代码，只是简单判断了是否要写入的字节在小于page size（对于24c02来说page size为8字节），也就是说是（0~7），如果是则直接写入。这就存在问题了，如果向地址为7的地方写入了2个字节，则按照此处的代码，就直接写入2个字节了，但由于页写是不能够跨页的，因此在地址7处写了1个字节这后，会回到0地址，继续写入剩下的1个字节，而并非到地址8写入剩下的1个字节。因此，这段例程代码是不正确的。应该改为：

else
{
    /* If NumByteToWrite < I2C_PageSize */
    if(NumByteToWrite <= count) <----
    {
      I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
    }
……
}

修改后代码的意思是，当要写入的字节数小于等于本页剩余的字节数时，先写入本次要写入的字节数。比如在地址7时，只能写入1个字节；在地址6时，最多写2个字节；在地址5时，最多写入3个字节……之后再写入整页的字节，如果还有剩余，再写入剩余的。

举例来说，在地址5处，写入15个字节。先写入3个字节，将偏移到调整到页对齐的8，再写入page size个字节（24c02为8），此时还剩余15-3-8=4个字节，再写入这4个字节。如此功能就正常了。

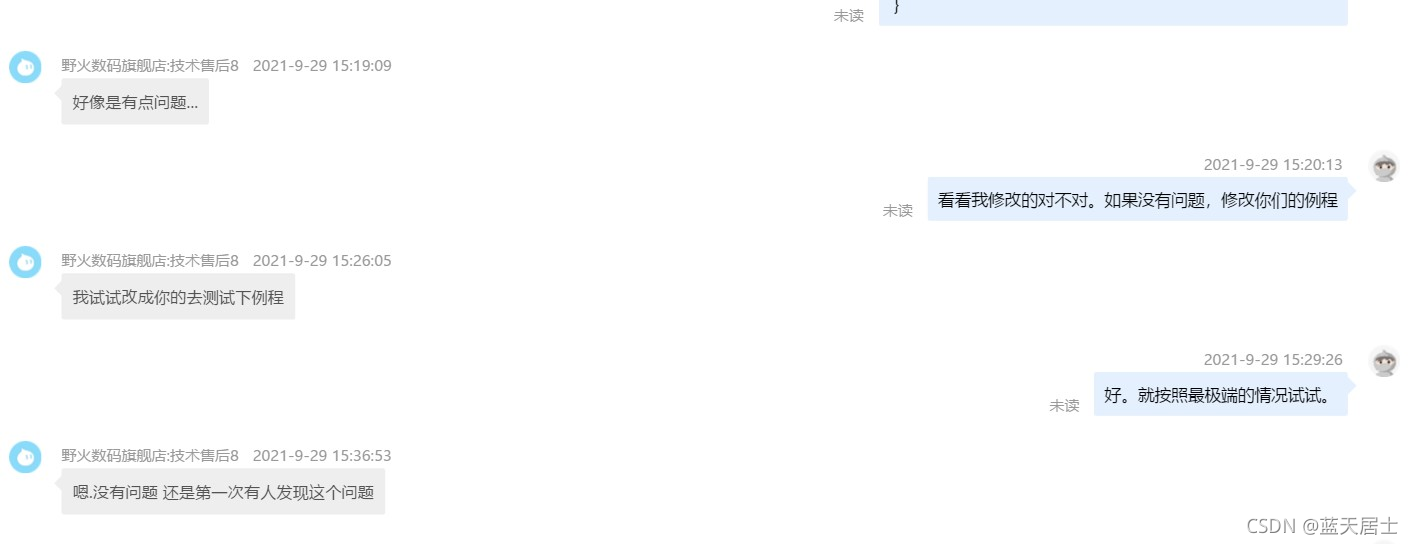

将意见和代码发给了野火原厂的技术人员，他们已经认可并进行了测试，对代码进行了修正。以下是聊天记录截图：
