一、 在Keil环境下创建新项目
1、新建工程

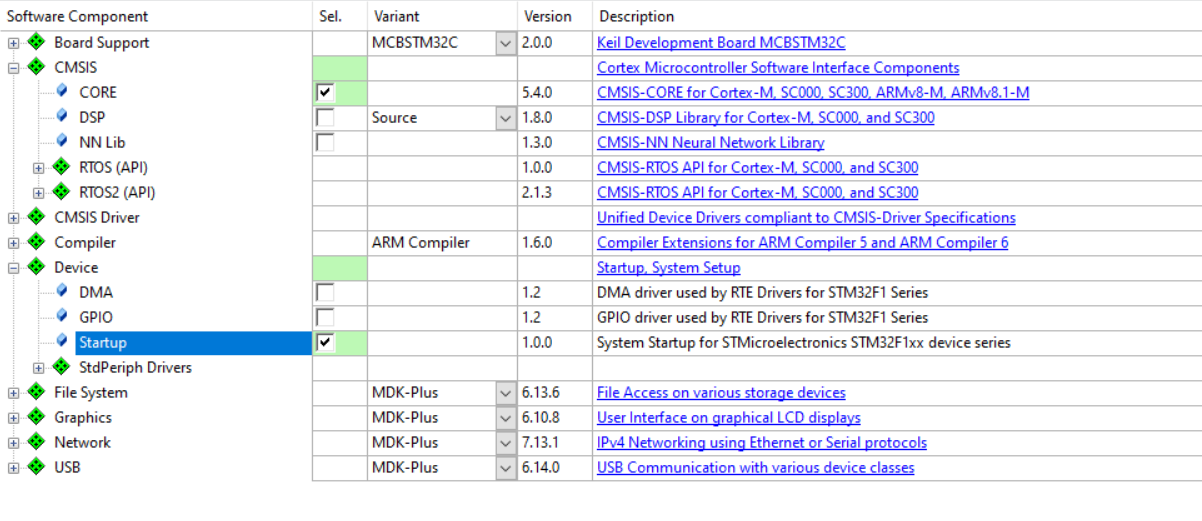

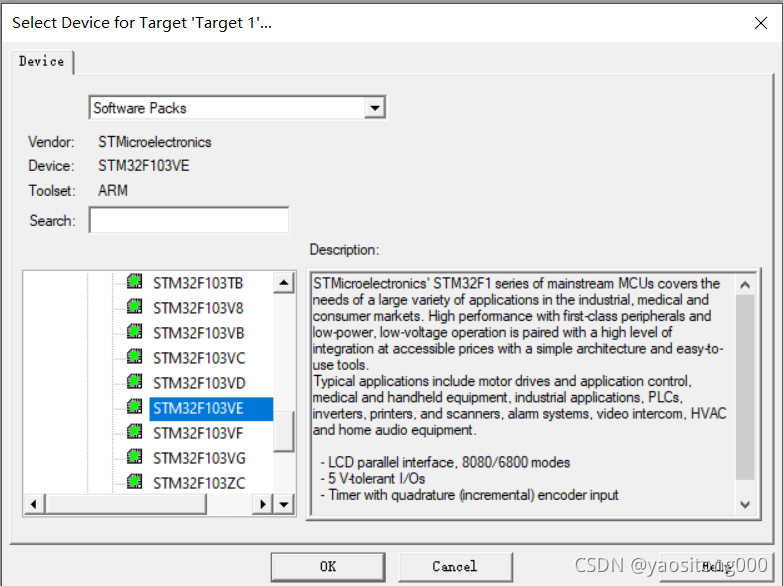

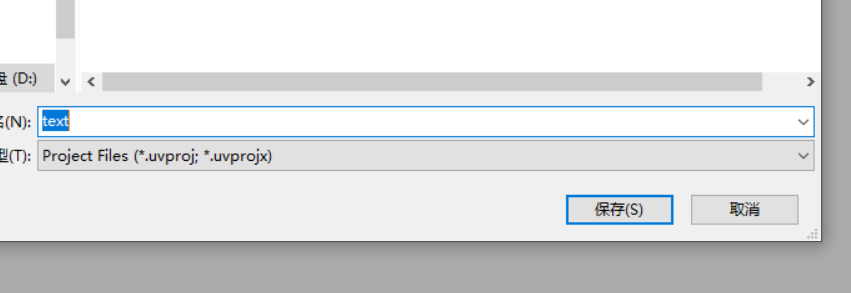

点击Project———>New uVision Project创建新项目,命名文件并保存 选择芯片,然后点击OK CMSIS下选择CORE,Device下选择Startup,选择完后点击OK
2、添加源文件

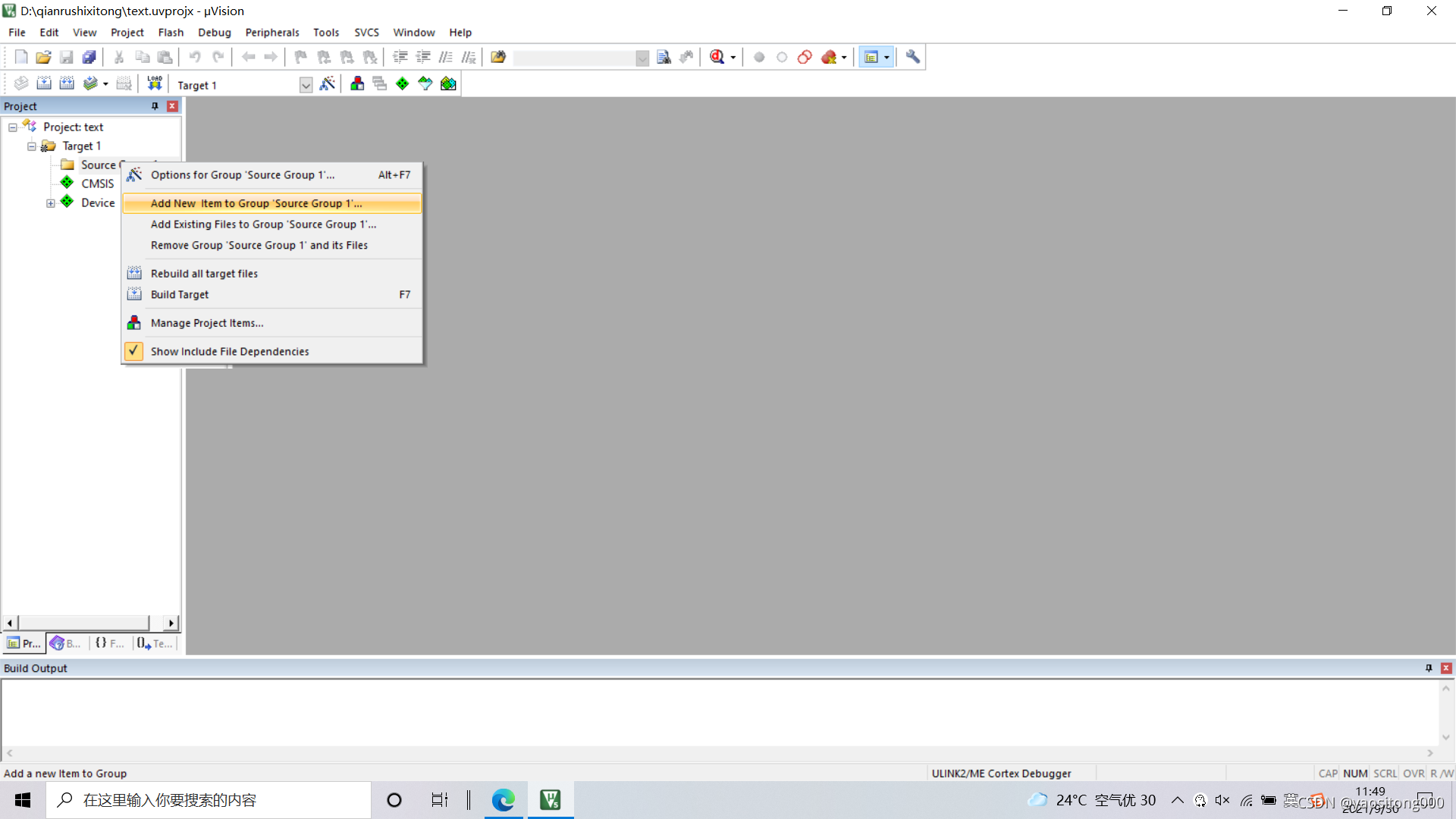

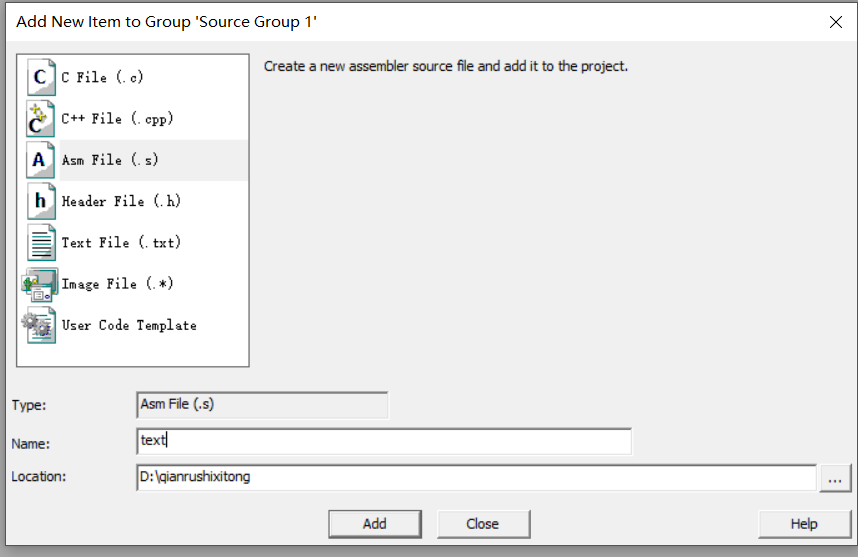

右击 Source Group 1 ,点击 Add New Item to Group ‘Source Group 1’… 选择文件类型,这里我们点击 Asm Files (.s) 添加汇编文件,然后输入文件名,并点击 Add 点击Source Group 1左边的加号,看到test.s,添加成功
二、代码部分
1、代码编写
在 Test.s中添加如下的汇编代码
AREA MYDATA, DATA
AREA MYCODE, CODE
ENTRY
EXPORT __main
__main
MOV R0, #10
MOV R1, #11
MOV R2, #12
MOV R3, #13
;LDR R0, =func01
BL func01
;LDR R1, =func02
BL func02
BL func03
LDR LR, =func01
LDR PC, =func03
B .
func01
MOV R5, #05
BX LR
func02
MOV R6, #06
BX LR
func03
MOV R7, #07
MOV R8, #08
BX LR
2、程序编译和调试

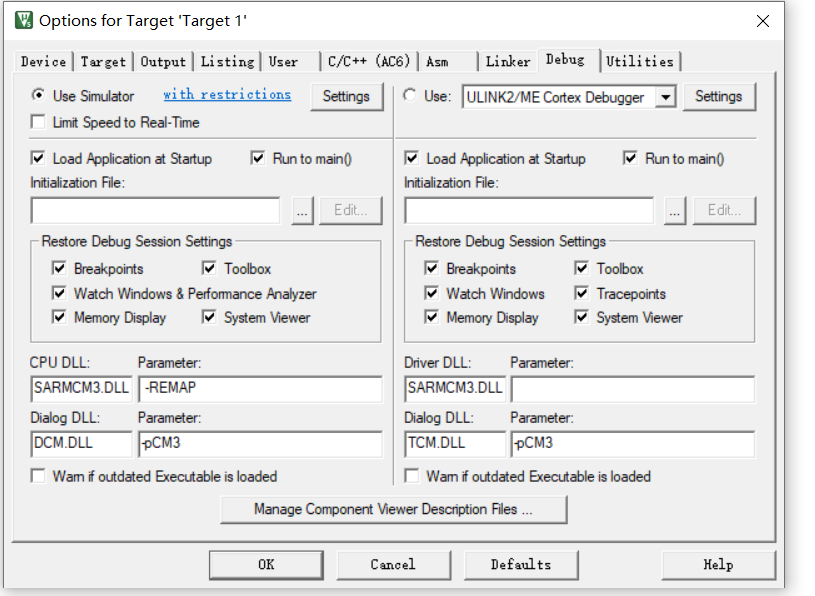

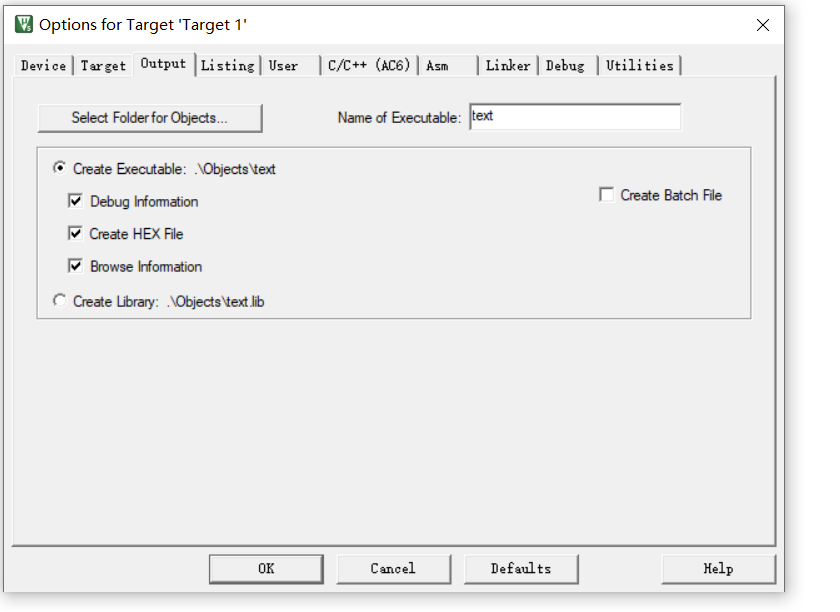

先进行一些初始设置,点击 Options for Target…, 在Output界面下,勾选 Create HEX File,才能生成 hex 文件 在 Debug界面下,勾选 Use Simulator,因为在后面我们要进行虚拟调试,后OK 保存设置 点击Rebuild进行编译 编译成功,没有错误 我们需要修改Dialog和右侧Parameter如下图

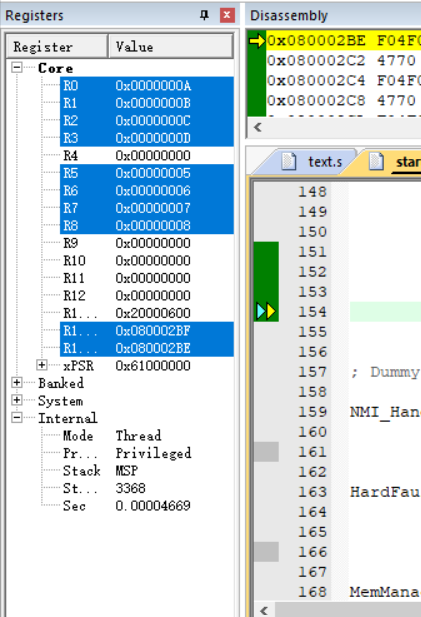

点击右上角图标进入调试界面 结果符合预期,寄存器 R5,R6,R7,R8 的值和程序设置一致,具体如下图所示:
三、分析生成的hex文件
1、扩展线性地址记录

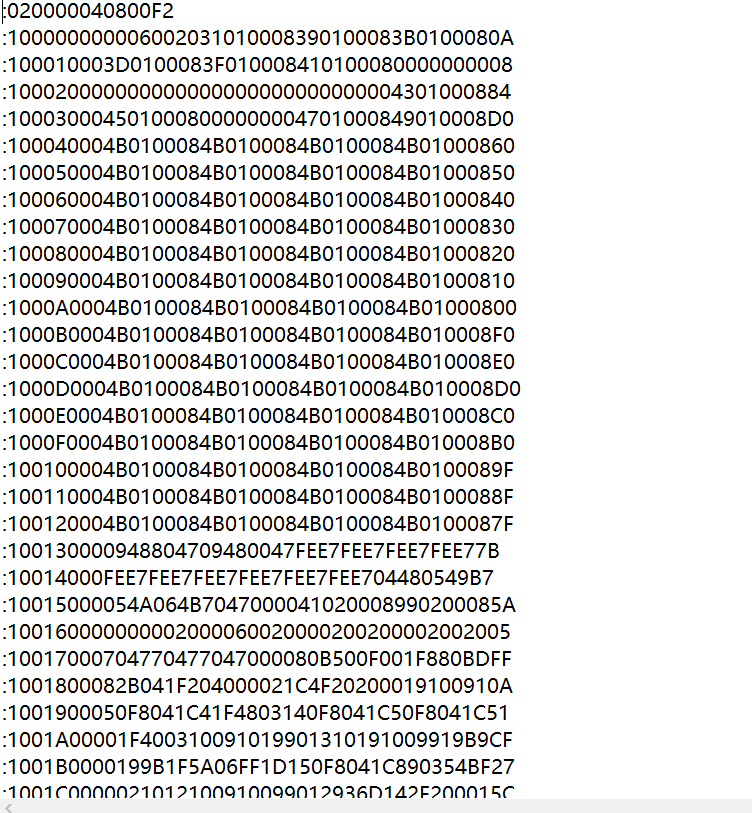

用记事本打开hex文件,是一串十六进制字符 扩展线性地址记录(hex 文件的第一排十六进制)也叫作 32 位地址记录或 HEX386 记录
这些记录包含数据地址的高 16 位

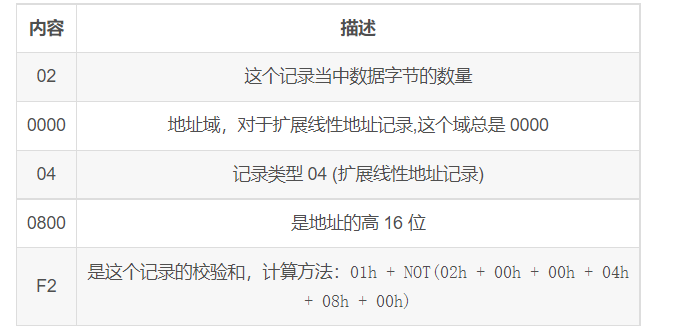

扩展线性地址记录总是有两个数据字节,外观如下(这里我通过标记方便对应原始数据):
:020000040800F2 当一个扩展线性地址记录被读取,存储于数据域的扩展线性地址被保存,它被应用于从 Intel HEX 文件读取来的随后的记录
线性地址保持有效,直到它被另外一个扩展地址记录所改变
通过把记录当中的地址域与被移位的来自扩展线性地址记录的地址数据相加获得数据记录的绝对存储器地址
2、数据部分

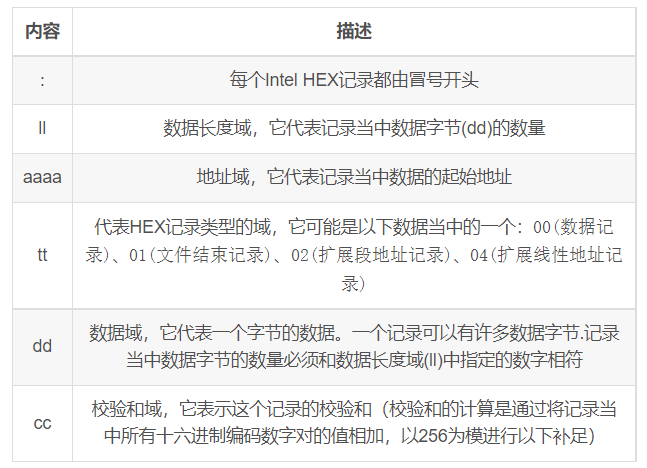

Intel HEX 由任意数量的十六进制记录组成。每个记录包含 5 个域,它们按一定格式排列::llaaaatt[dd…]cc
每一组字母对应一个不同的域,每一个字母对应一个十六进制编码的数字
每一个域由至少两个十六进制编码数字组成,它们构成一个字节,就像以下描述的那样:
:llaaaatt[dd…]cc
3、文件尾

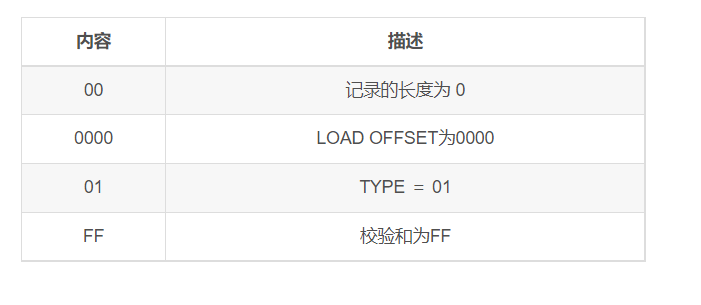

在文件的最后一排,是一个文件的结束标志:
:00000001FF
四、总结
通过实验习题还是发现了自己许多的不足,但是通过老师和同学的帮助还是解决了这些困难。今后还有很长的路要走,我们共同努力。
|
