本文是在Keil嵌入式开发环境下完成一个基于STM32汇编程序的编写，学习在没有硬件条件下进行仿真调试，观察ARM寄存器的变化状况，记录过程生成的 hex文件各段的大小，了解Hex文件格式及其前8个字节内容含义。
文章目录
一、新建工程
双击打开 Keil uVision5 软件
点击菜单栏的Project -> New uVision Project 新建一个项目
自定义项目路径和项目名，点击回车，项目建立成功，弹出以下界面
二、配置环境
1.选择设备
设置工程的目标环境，本文基于STM32F103ZET6，因此在弹出选择窗口选出对应的芯片，点击OK即可。
2.选择运行环境

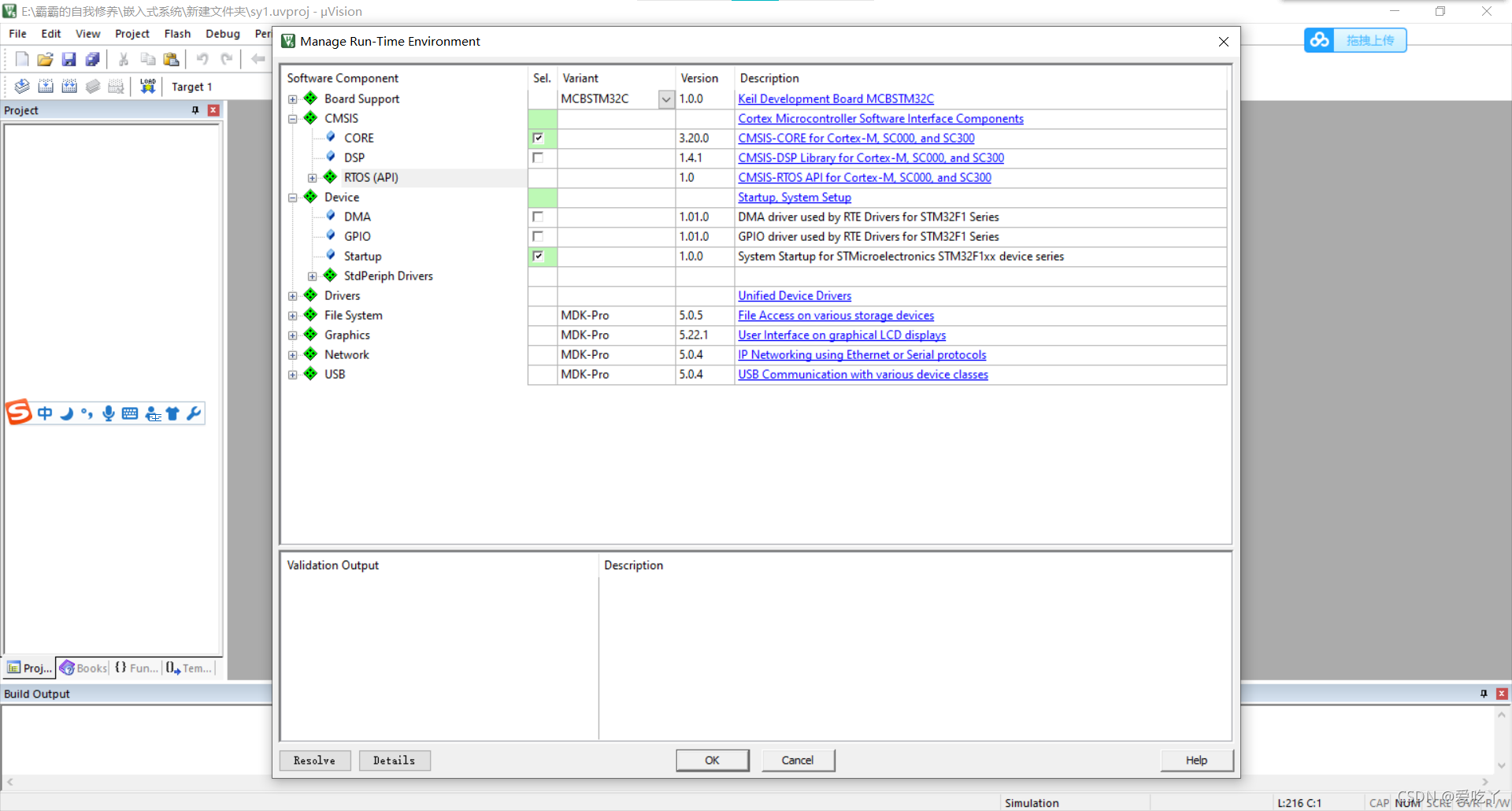

ARM的CMSIS已经把开发所需要的软件组件都封装好了，因此直接选择即可：
1.CMSIS下选择CORE；
2.Device下Startup，其中包含了启动文件；
具体操作如下图：
然后点击OK，这样运行环境就配置好了。
三、添加源文件
1.新建文件

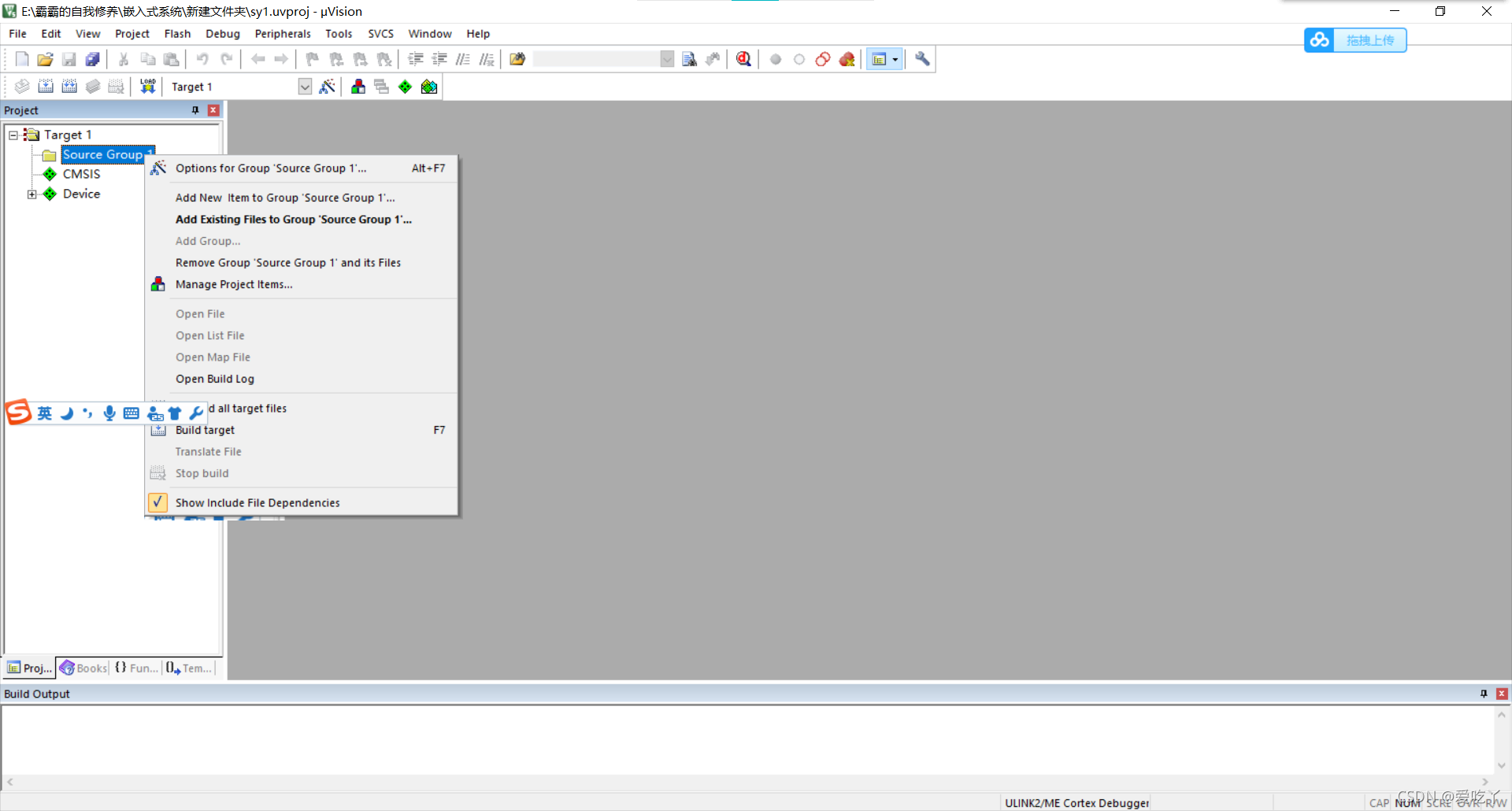

单击 Source Group 1后，选择Add New Item to Group ‘Source Group 1’

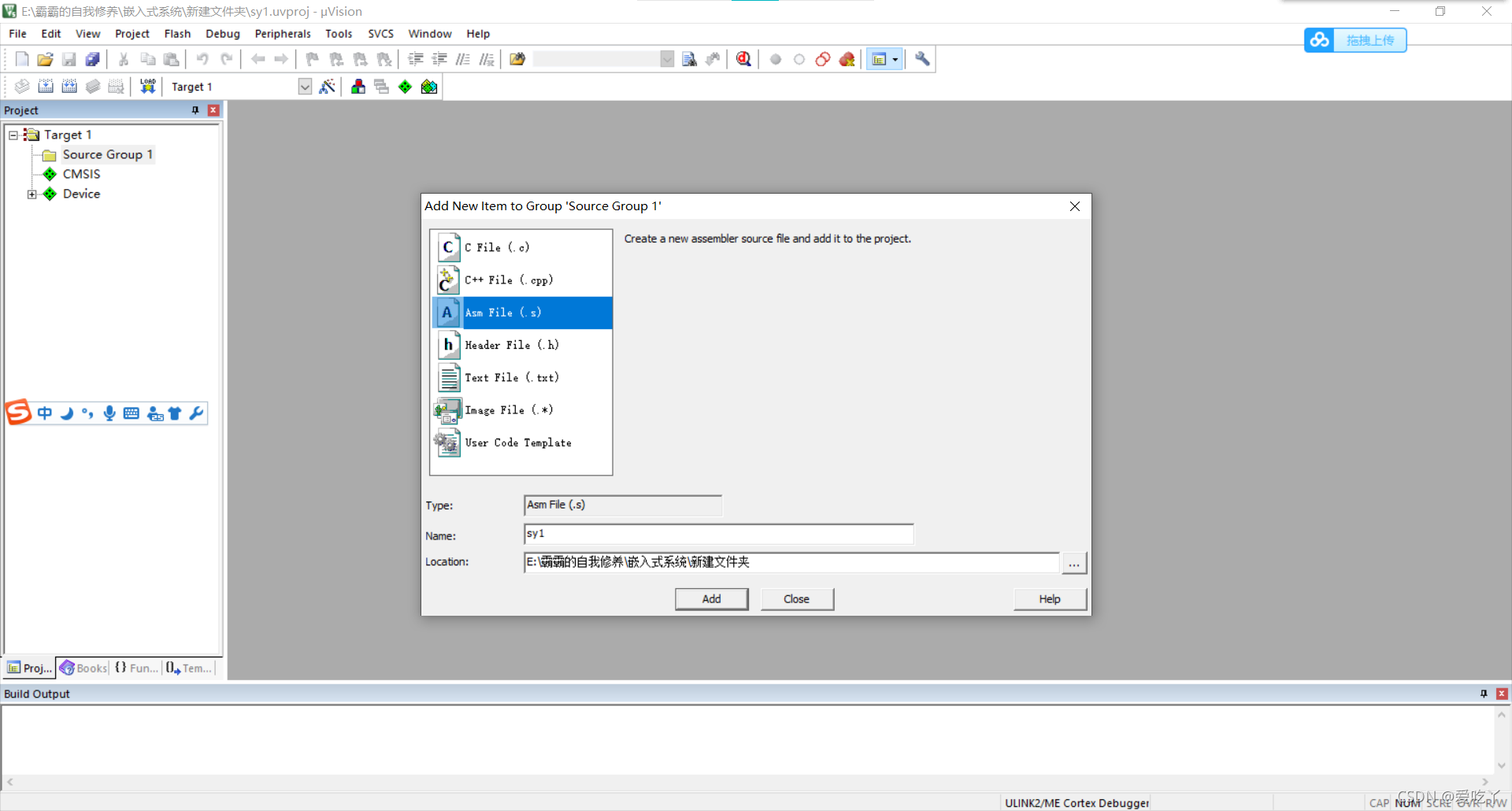

因为是创建汇编文件，所以选择 Asm File (.s) 添加汇编文件

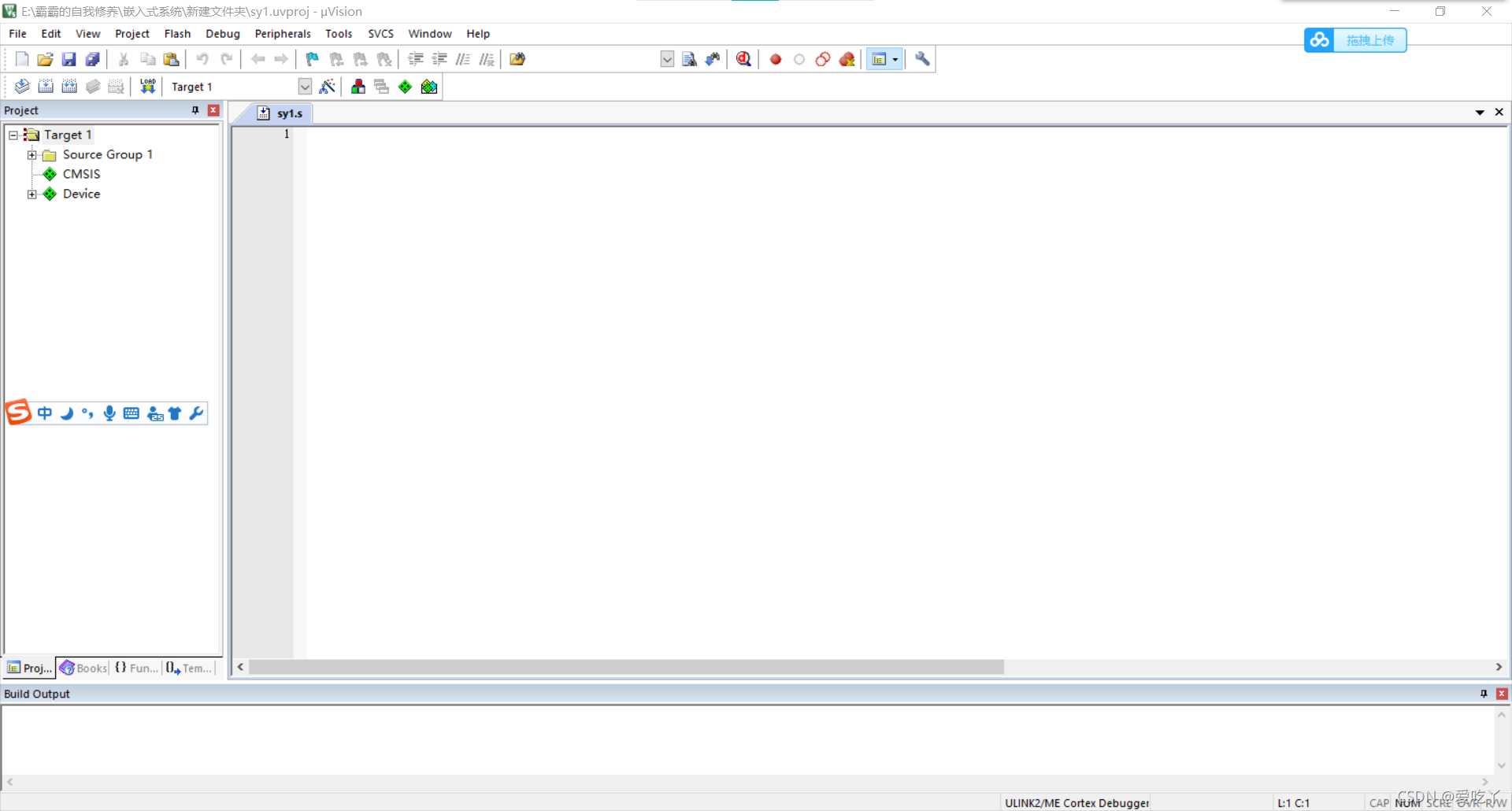

输入文件名，点击 Add 新建成功
2.添加源代码
添加的源代码如下：
AREA MYDATA, DATA
AREA MYCODE, CODE
ENTRY
EXPORT __main
__main
MOV R0, #10
MOV R1, #11
MOV R2, #12
MOV R3, #13
;LDR R0, =func01
BL func01
;LDR R1, =func02
BL func02
BL func03
LDR LR, =func01
LDR PC, =func03
B .
func01
MOV R5, #05
BX LR
func02
MOV R6, #06
BX LR
func03
MOV R7, #07
MOV R8, #08
BX LR
四、编译运行文件
1.仿真器设置

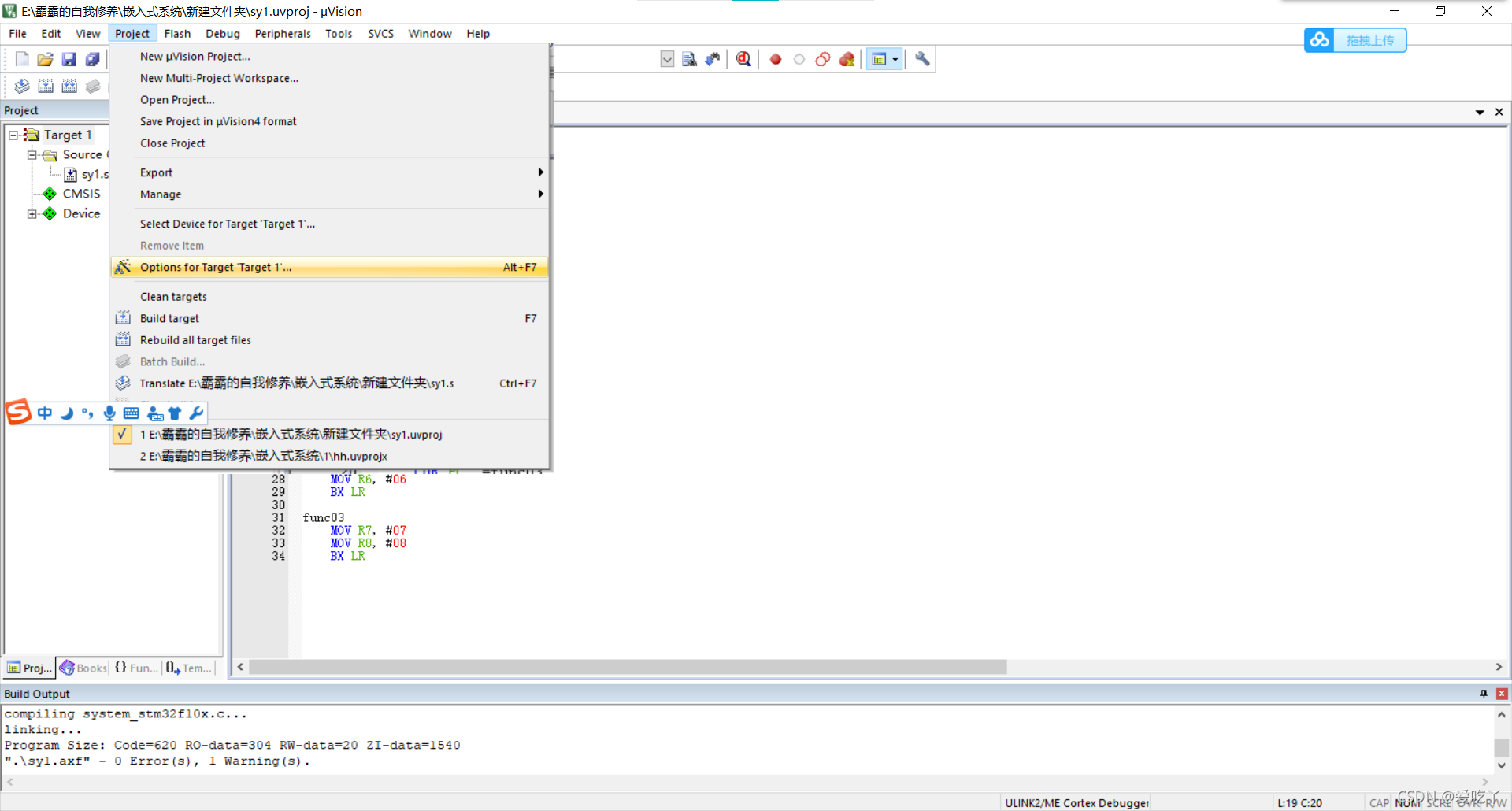

依次点击Project ->Options for Target ‘Target1’
在弹出的窗口中点击Output，勾选Create HEX File ，这样才能生成Hex文件
然后点击 Debug ,勾选 Use Simulator ，这样才能进行后面的虚拟调试，后点击OK保存即可
2.文件编译

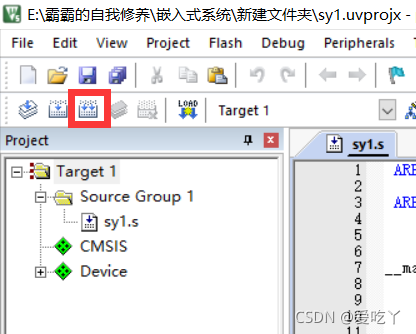

点击Rebuild对文件进行编译
程序并无报错，编译成功
3.程序调试
点击右上方的调试图标进入调试阶段
接着点击Step 进行单步执行调试
在这里我们会发现程序一直循环，不能正常的进行调试，查阅相关错误可发现是我们在Debug中Diolog未进行设置
详情可参考 https://blog.csdn.net/beready/article/details/24668529

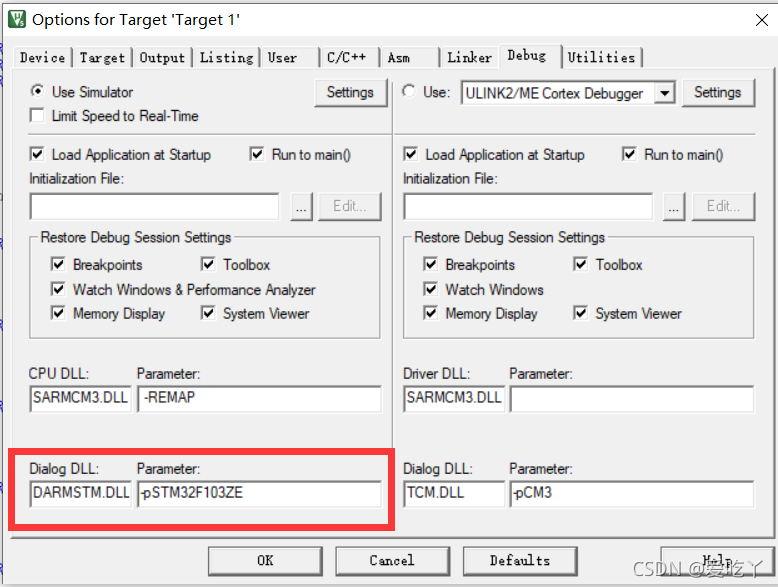

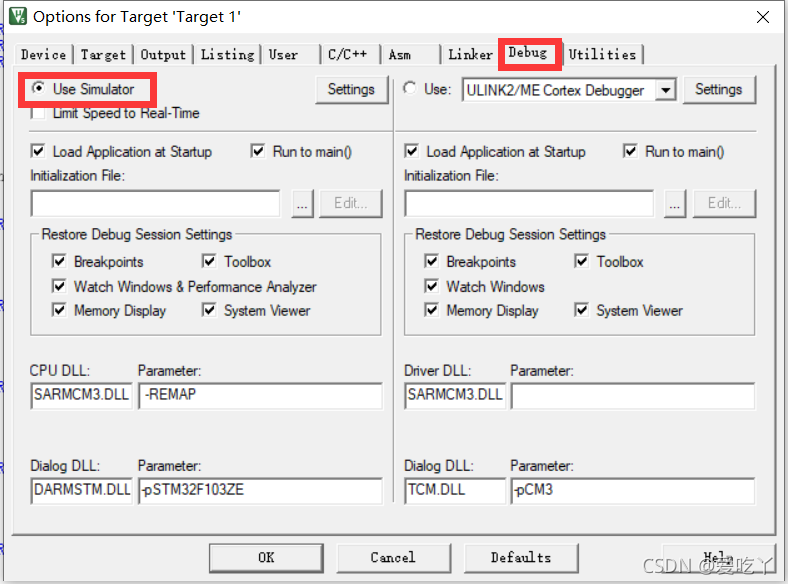

再次进入仿真器设置界面，对Debug界面的Dialog DLL 和Parameter 进行参数设置
修改Dialogue DLL中参数为 DARMSTM.DLL，Parameter 中参数为 -pSTM32F103ZE（因为本次实验用的STM32F103ZET6芯片），修改后如下页图所示：
4.调试结果

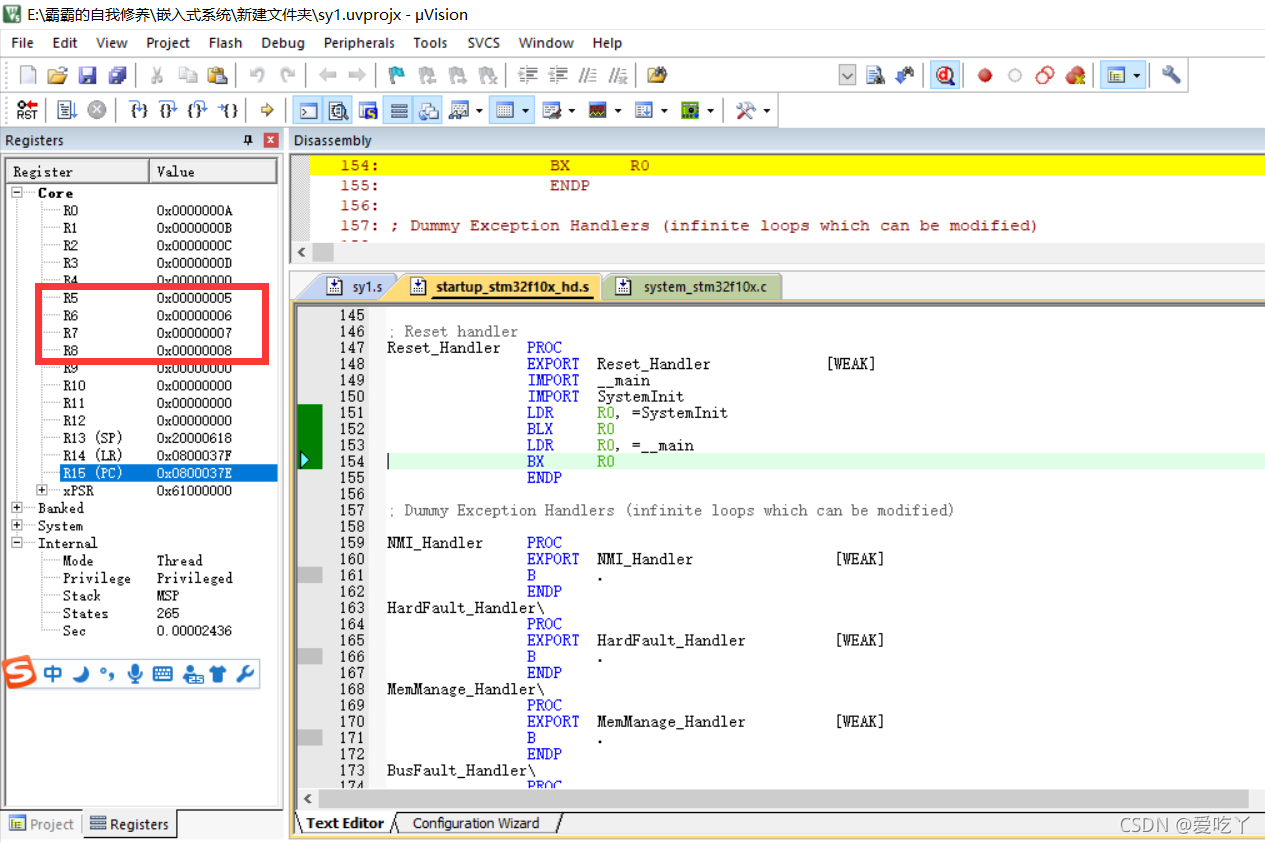

再次调试运行，发现结果符合预期，寄存器R5、R6、R7、R8的值和程序设置一致，具体结果如图所示：
五.HEX文件的分析
打开实验所生成的hex文件可以看出，是一串十六进制字符
1.扩展线性地址记录
扩展线性地址记录（即hex 文件的第一排）也叫作 32 位地址记录或 HEX386 记录
这些记录包含数据地址的高 16 位
扩展线性地址记录总是有两个数据字节
如图，其中第一行数据为020000040800F2，可以看做是0x02 0x00 0x00 0x04 0x08 0x00 0xF2，其前四个字节和最后一个字节有特殊含义,中间为数据.
第一个0x02表示该行数据中有两个数据
第二个，第三个0x00 0x00表示本行数据的起始地址位
第四个字节有0x00 0x01 0x02 0x03 0x04 0x05，分别有以下含义:
‘00’ Data Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录
‘01’ 文件结束记录：用来标识文件结束，放在文件的最后，标识HEX文件的结尾
‘02’ 扩展段地址记录：用来标识扩展段地址的记录
‘03’ 开始段地址记录：开始段地址记录
‘04’ 扩展线性地址记录：用来标识扩展线性地址的记录
‘05’ 开始线性地址记录：开始线性地址记录
最后一个字节0xf8为校验和。校验和= 0x100-累加和。在nodepad++中，如果该校验和不是绿色，则表示该校验和是错的。
2.数据部分
Intel HEX 由任意数量的十六进制记录组成。每个记录包含5个域，它们按以下格式排列：
每一组字母对应一个不同的域，每一个字母对应一个十六进制编码的数字。每一个域由至少两个十六进制编码数 字组成，它们构成一个字节 ，就像以下描述的那样：
：(冒号)：每个Intel HEX记录都由冒号开头 ；
LL 是数据度域, 它代表记录当中数据字节 (dd) 的数量 ；
aaaa 是地址域, 它代表记录当中数据的起始地址；
TT是代表HEX 记录类型的域 , 它可能是以下数据当中的一 个：
00 – 数据记录（Data Record）
01 – 文件结束记录（End of FileRecord）
02 – 扩展段地址记录（ExtendedSegment Address Record）
03 – 开始段地址记录（Start Segment Address Record）
04 – 扩展线性地址记录（Extended Linear Address Record）
05 – 开始线性地址记录（Extended Segment Address Record）
dd 是数据域 , 它代表一个字节的数据.，一个记录可以有许多数据字节，记录当中数据字节的数量必须和数据长度域(ll) 中指定的数字相符；
cc 是校验和域 , 它表示这个记录的校验和。校验和的计算是通过将记录当中所有十六进制编码数字对的值相加, 以256 为模进行以下补足。
通常表示为：：[1字节长度][2字节地址][1字节记录类型][n字节数据段][1字节校验和]
3.文件结束
如图可知，该hex文件末尾数据为00000001FF，是一个文件结束的标志
00：记录的长度为 0
0000:LOAD OFFSET为0000
01:TYPE ＝ 01
FF:校验和为FF
六、实验小结
通过实验可以发现在Keil环境下创建STM32汇编语言工程还是相对简单的，虽然在软件调试的过程中遇到了一些问题，但通过查阅相关资料、询问同学还是得以解决，最终完成本实验。
