[嵌入式]ARM芯片之汇编语言下的STM32工程项目

新建工程

1. 点击project，选择new uVision project

2. 设置文件路径，随后文件命名，保存


配置环境

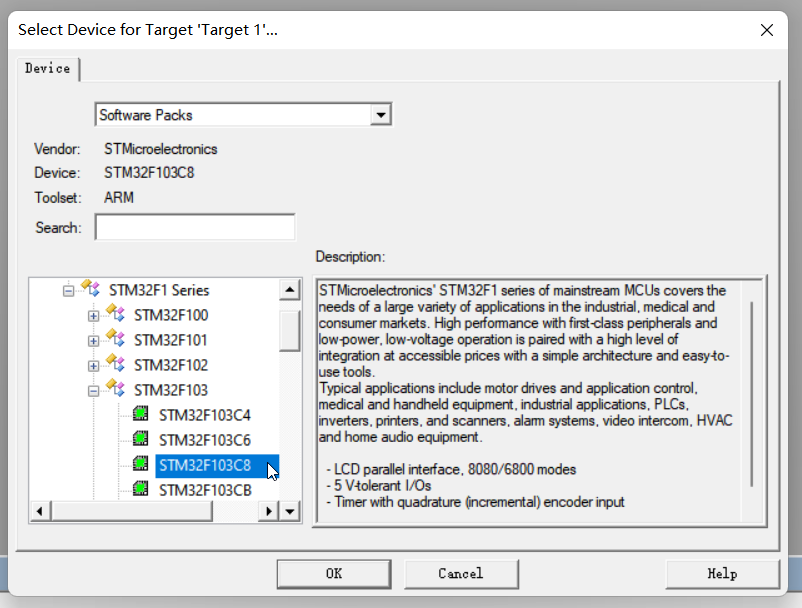

1. 本人使用的是STM32F103C8T6芯片，故在随后跳出的窗口中，选择STM下的STM32F103C8

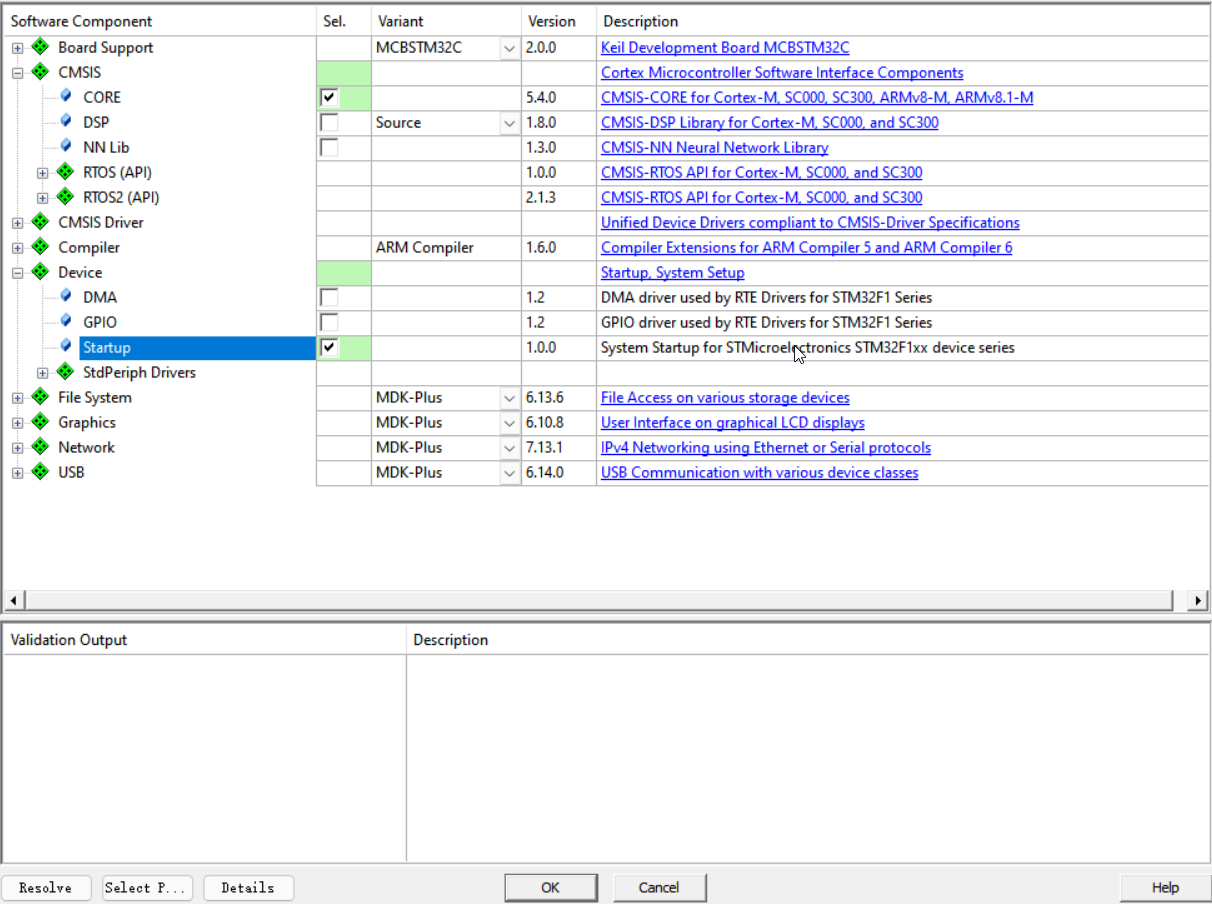

2.在随后跳出来的界面中，选择CMSIS下的Core以及Device下的Startup
ps：选择时要在边上的透明小框中进行勾选

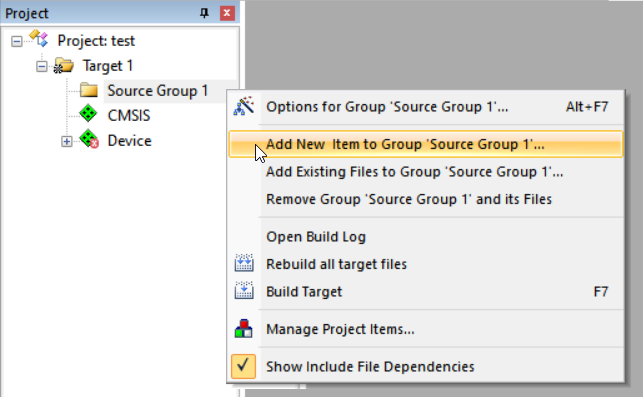

3. 右击图示处，选择“Add new item to Group”

4. 创建汇编文件
   1.选择Asm File
   2.设置文件的名字
   3.保存

仿真器设置

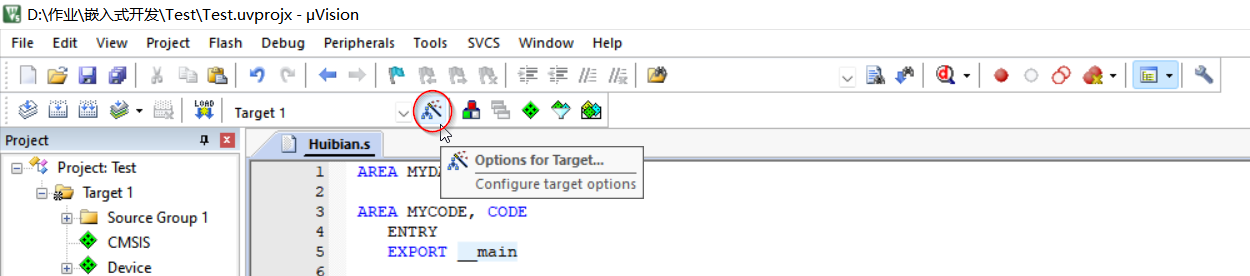

1. 点击图示魔法棒工具

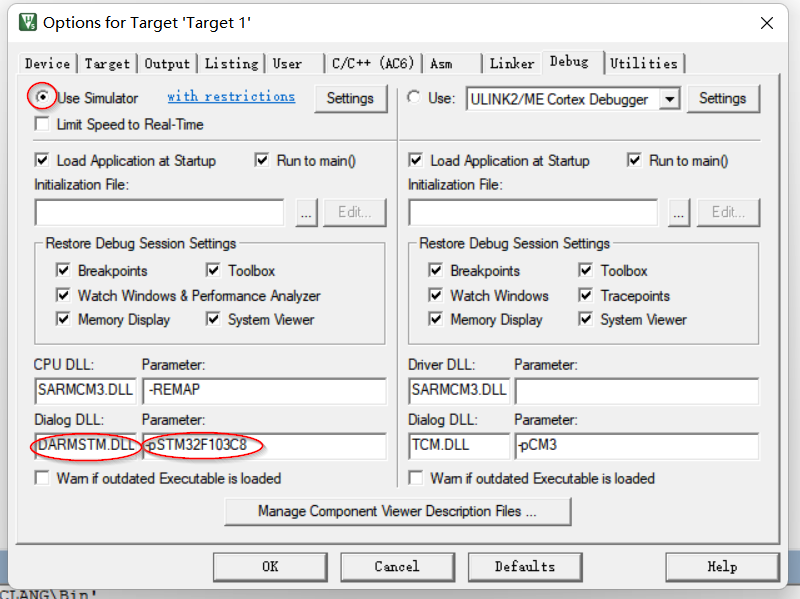

2. 若要进行软件仿真，选择Use Simulator；同时设置Parameter为仿真的芯片型号，修改Dialog DLL为 DARMSTM.DLL


运行代码

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

运行结果

• 单击圆圈的Run图标后,R5-R8的值变为设定值

遇到的问题

问题一

• 过程中出现过两个warning仍未解决，错误代码如下：

• RTE/Device/STM32F103C8/system_stm32f10x.c(167): warning: no previous extern declaration for non-static variable ‘AHBPrescTable’ [-Wmissing-variable-declarations]

• RTE/Device/STM32F103C8/system_stm32f10x.c(167): note: declare ‘static’ if the variable is not intended to be used outside of this translation unit

问题二：

• 过程中代码始终跑在一个循环内，且寄存器变量的值保持不变，为：0x00000000
• 问题原因：设置芯片时，设置成了-pSTM32F103C8T6，设置为-pSTM32F103C8后，R5-R8的值发生改变
