1.文章默认已经安装好Keil MDK，如若没有请参考：https://blog.csdn.net/k1ang/article/details/79439891
2.本次实验我们需要stm32芯片，需要在官网下载并安装：https://www.keil.com/dd2/pack ，我下载的是下图，请自行下载安装。
一、在MDK创建一个新的工程

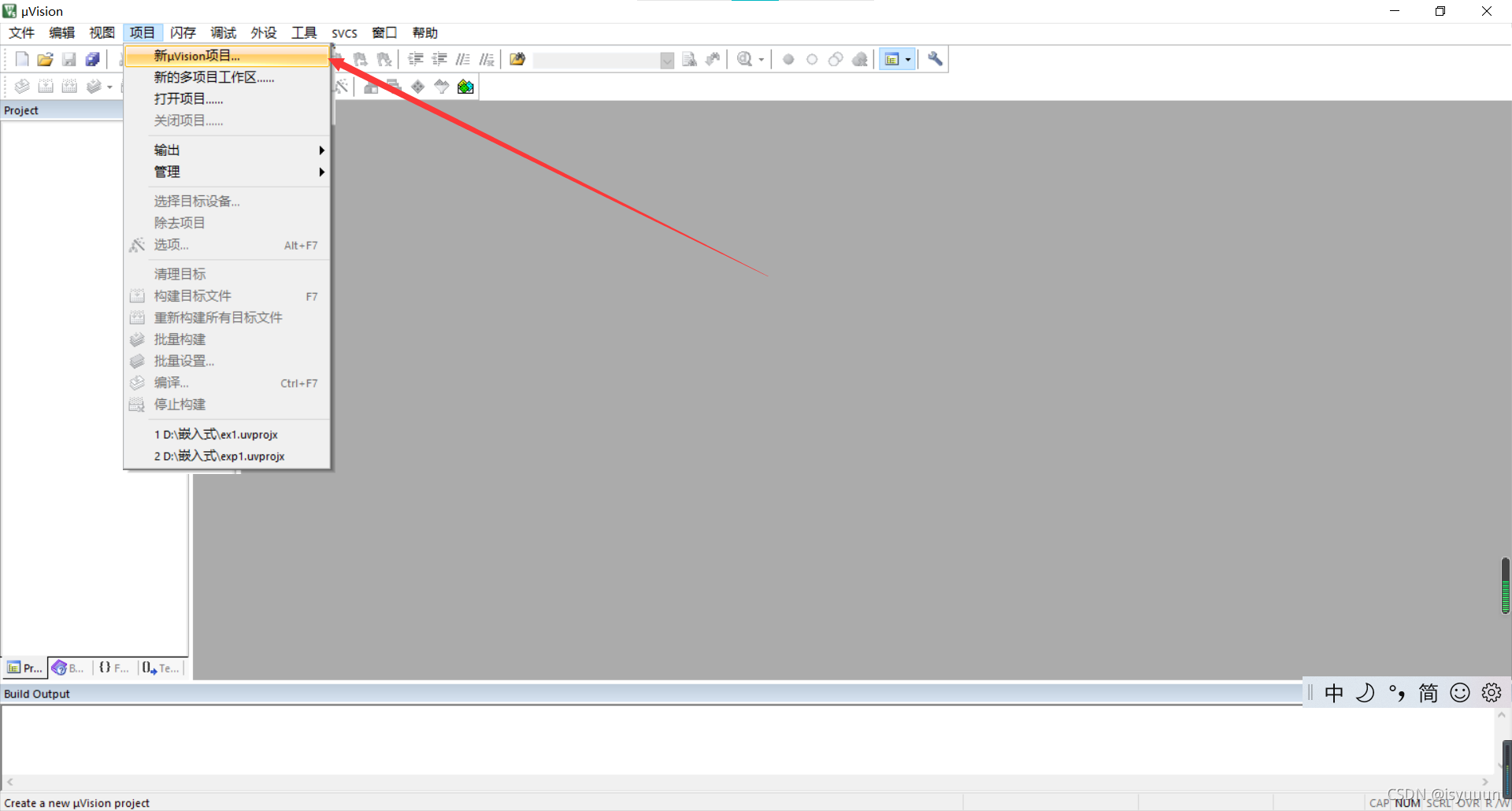

- 新建工程
- 自行选择文件保存路径以及文件名称，选好后进入如下界面

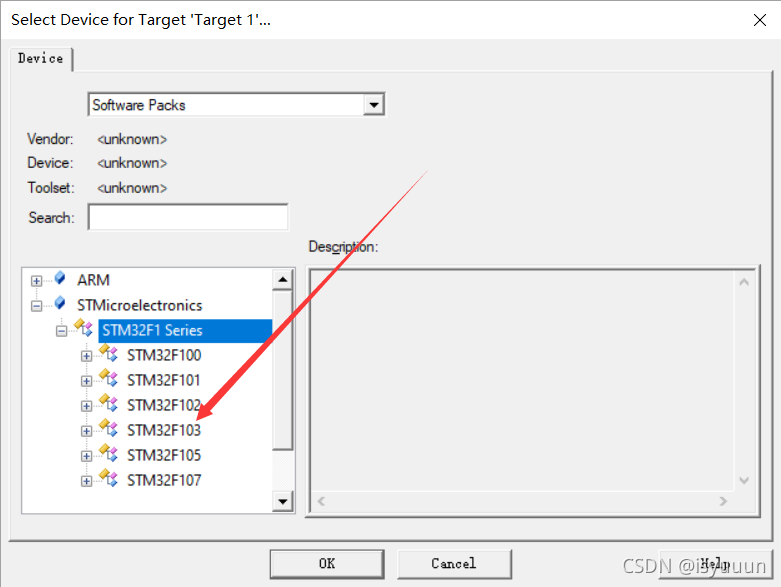

- 我选择的是STM32F103C8,之后会进入到以下界面

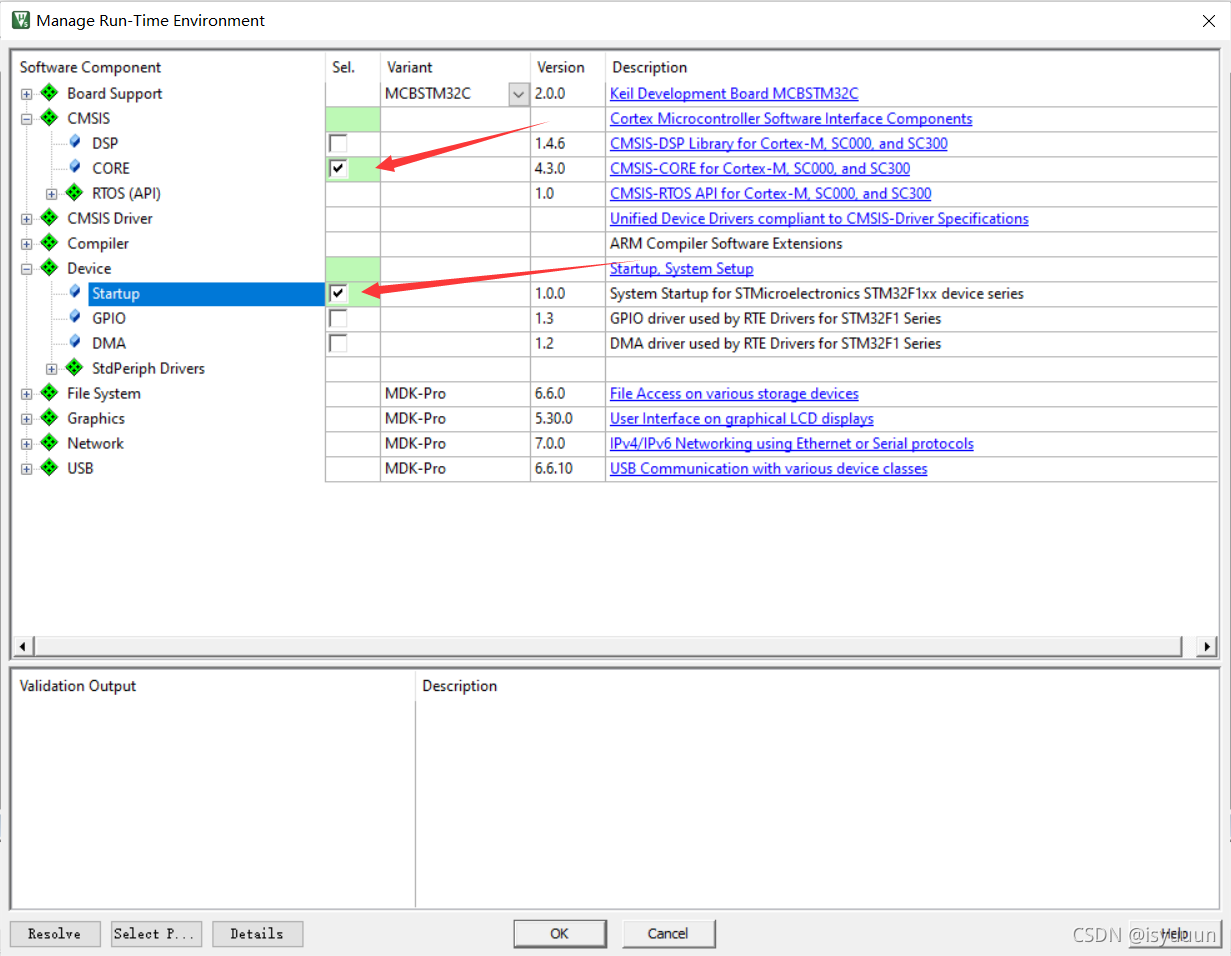

ARM的CMSIS已经把开发所需要的软件组件都封装好了，因此直接选择即可；
CMSIS下选择CORE；
Device下Startup，其中包含了启动文件；
- 之后选择OK，进行下一步，准备编写程序

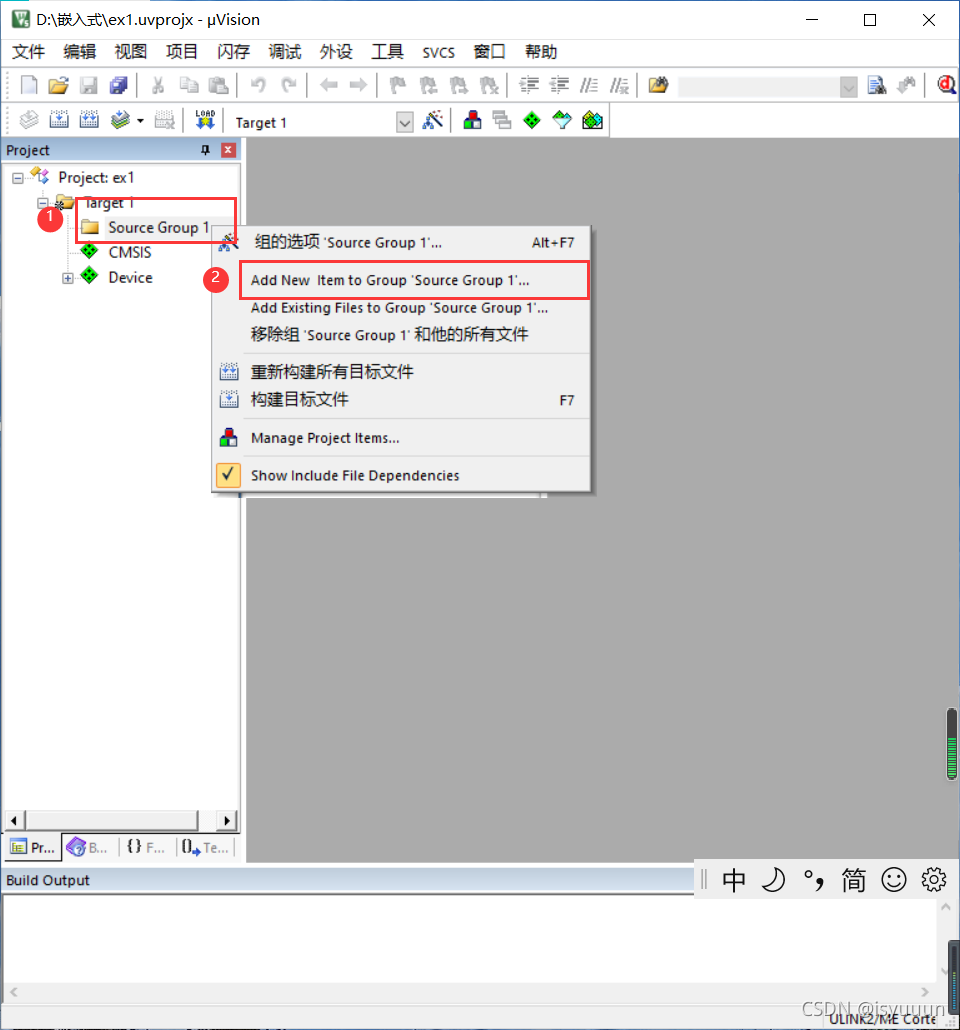

右击source group 1，选择Add New Item to Group

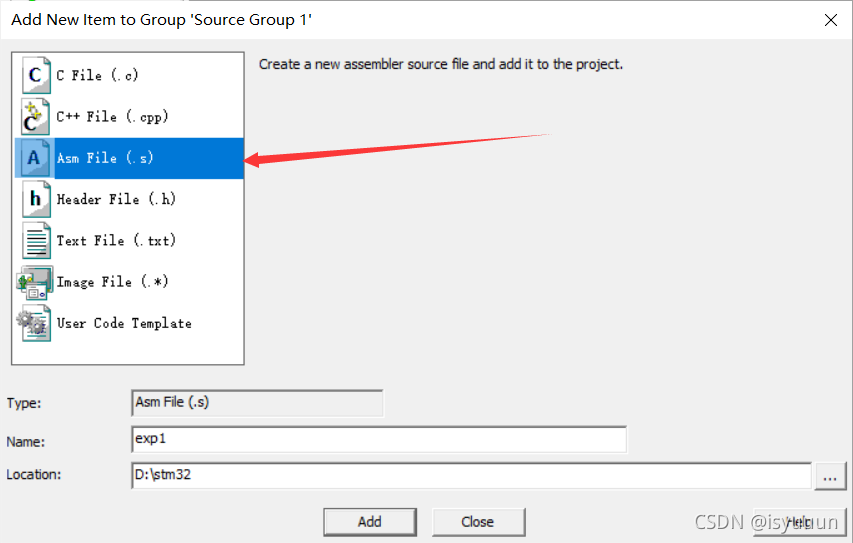

- 选择
.s文件，为你的文件命名
- 创建后将代码输入进去
AREA MYDATA, DATA
AREA MYCODE, CODE
ENTRY
EXPORT __main
__main
MOV R0, #10
MOV R1, #11
MOV R2, #12
MOV R3, #13
;LDR R0, =func01
BL func01
;LDR R1, =func02
BL func02
BL func03
LDR LR, =func01
LDR PC, =func03
B .
func01
MOV R5, #05
BX LR
func02
MOV R6, #06
BX LR
func03
MOV R7, #07
MOV R8, #08
BX LR

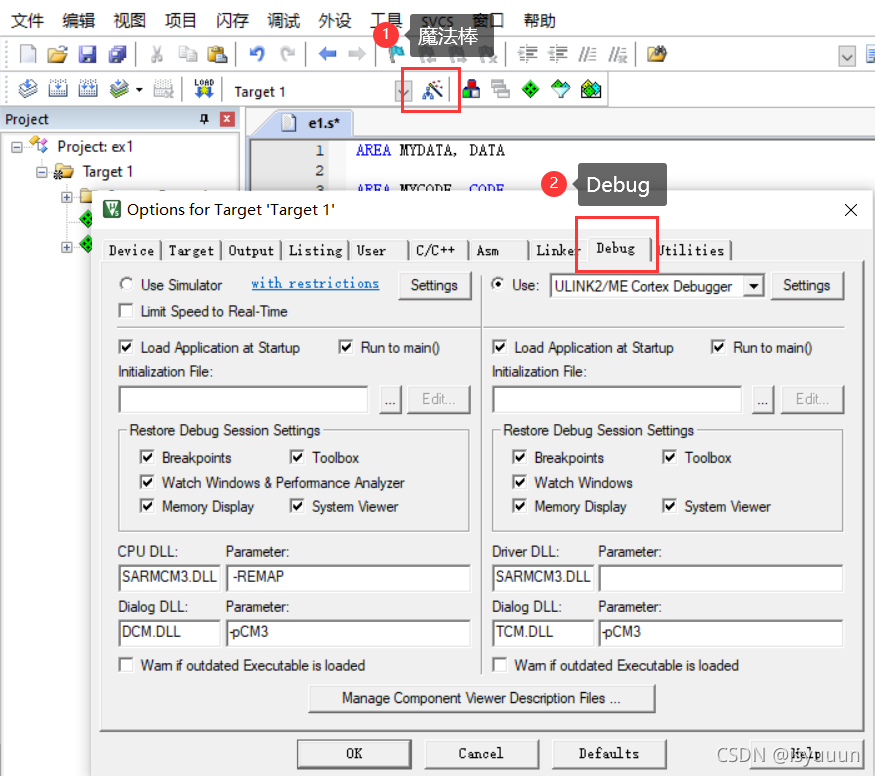

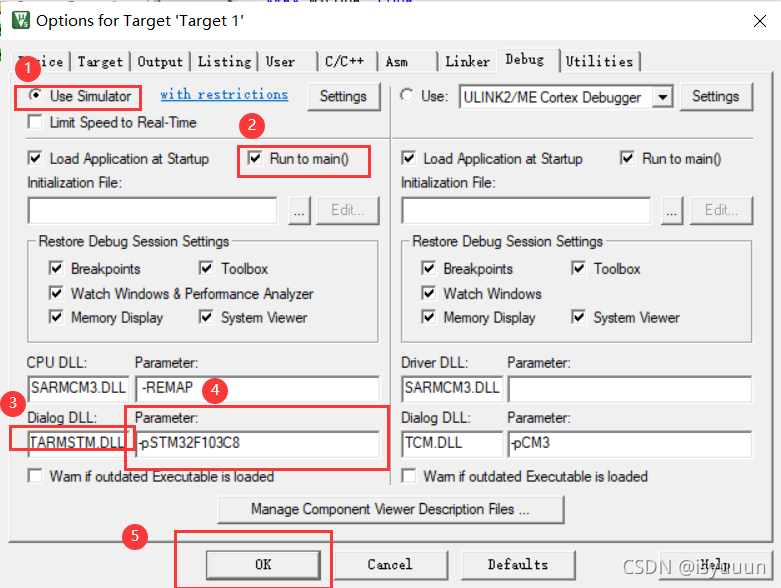

- 在“Debug”选项卡中选择“Use Simulator”，表示使用软件仿真；选择“Run to main()”则表示跳过汇编代码，直接跳转到main函数开始仿真。设置下面的“Dialog DLL”项为“DARMSTM.DLL”和“TARMSTM.DLL”；parameter项为“-pSTM32F103C8”，用于设置支持
STM32F103C8的软硬件仿真。
二、进行调试
具体调试方法请见：https://blog.csdn.net/ybhuangfugui/article/details/51706145
-
点击调试按钮
-
点击过后进入的页面
-
调试结果
-
在调试过程中遇见的问题
-
解决方法参照：https://blog.csdn.net/he__yuan/article/details/81712267
三、生成HEX文件
调试成功后，选择生成HEX文件

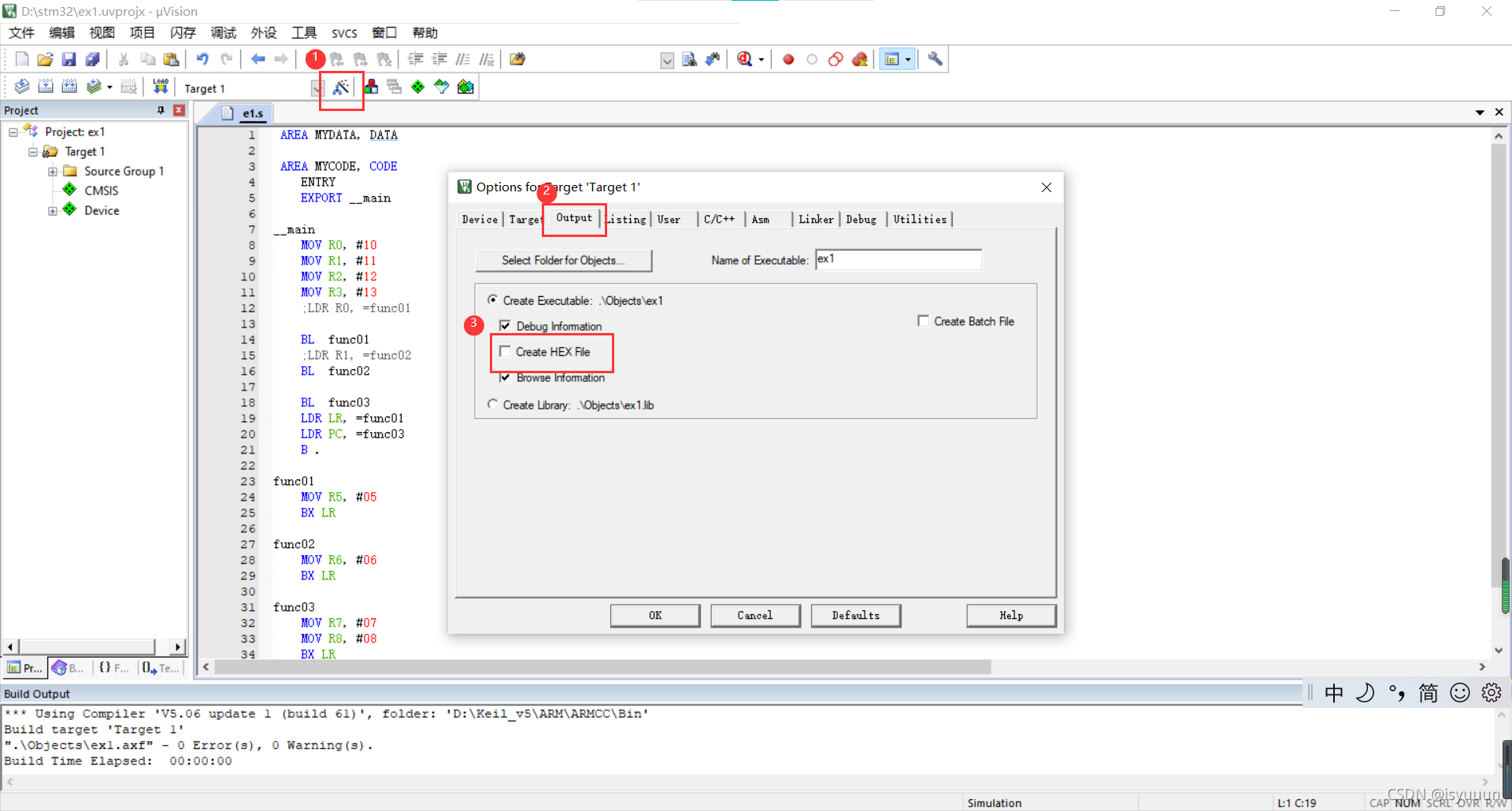

- 点击魔法棒进入界面

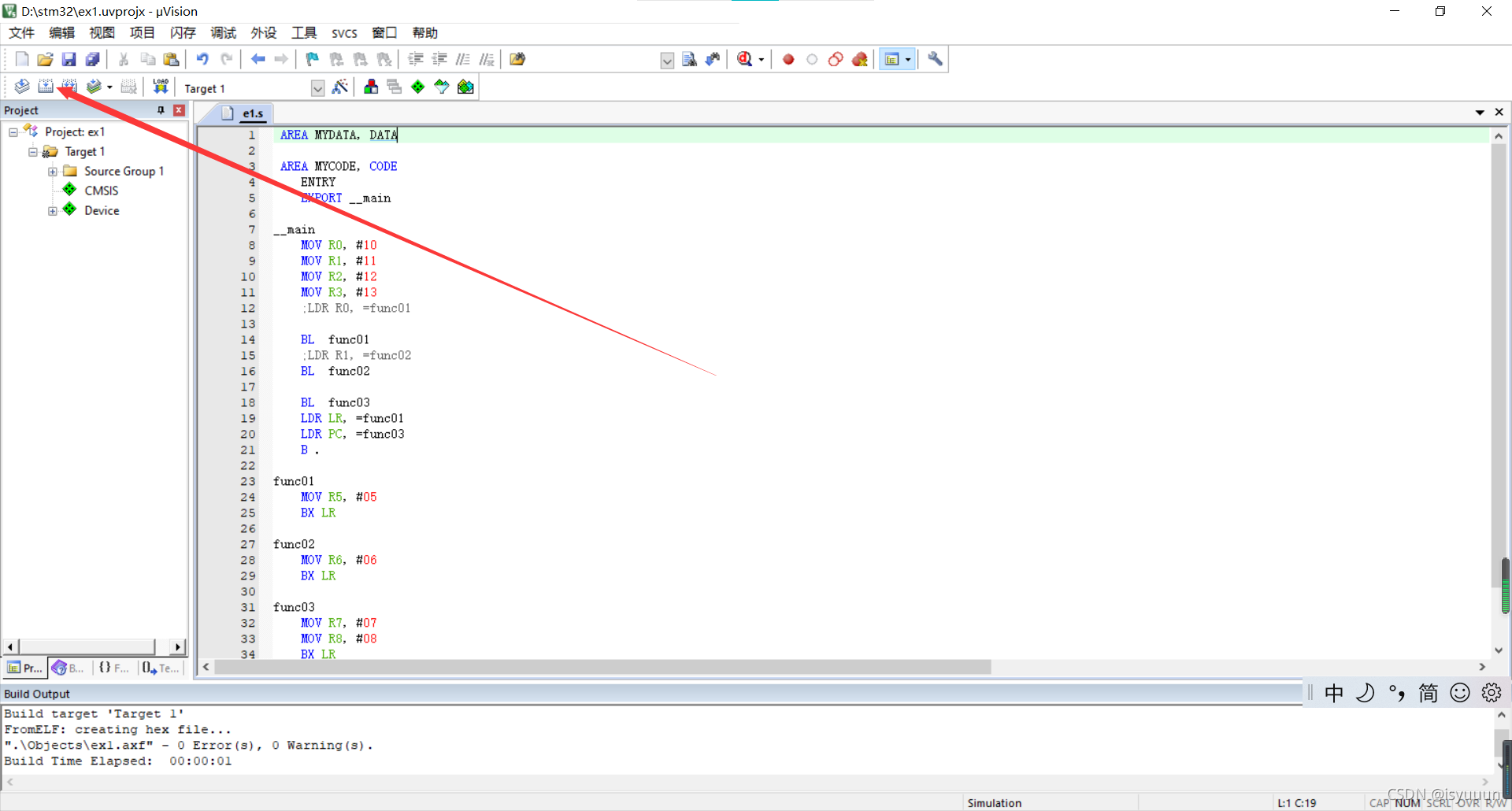

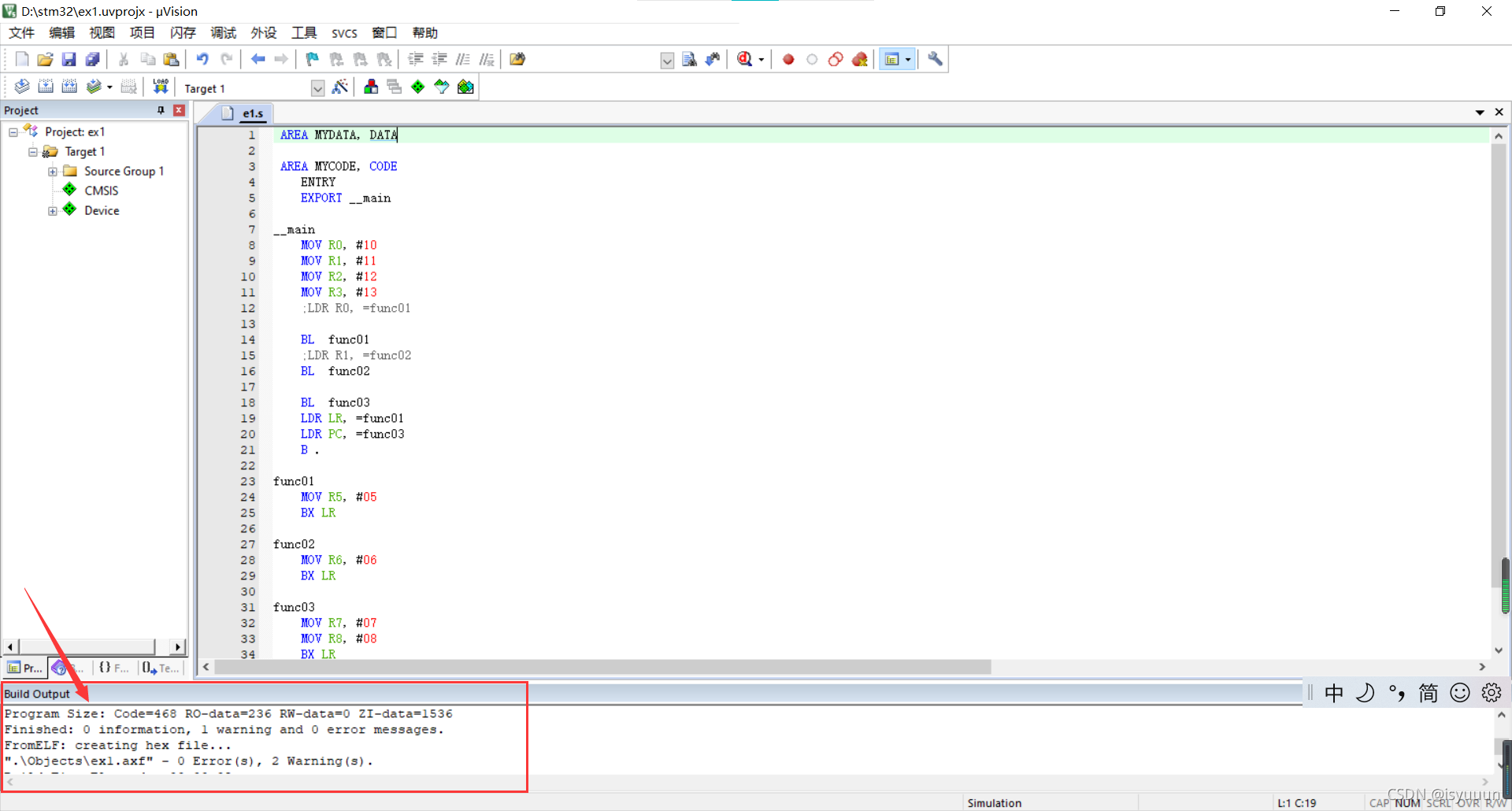

- 完成之后，点击OK，再点击编译按钮
- 然后打开项目所在文件夹，然后发现.hex文件，如果没有，看看当前文件夹下有没有Objects文件夹，hex也有可能在Objects文件夹里生成。
3.1观察生成的.HEX文件
HEX文件具体格式参考链接：https://blog.csdn.net/a1037488611/article/details/43340055
- HEX文件一般格式如下：
：(冒号)每个Intel HEX 记录 都由冒 号开头 ； LL 是 数 据 长 度域, 它 代表 记录当 中 数 据字 节 (dd) 的
数量 ； aaaa 是地址域, 它代表 记录当 中 数据的起始地址； TT是代表HEX 记录类 型的域 , 它 可能是以下 数 据 当
中的一 个：
00 – 数 据 记录（Data Record）
01 – 文件结 束 记录（End of FileRecord）
02 – 扩展段地址 记录（ExtendedSegment Address Record） 03 – 开始段地址 记录（Start Segment Address Record）
04 – 扩展 线 性地址 记录（Extended Linear Address Record） 05 – 开始线性地址 记录（Extended Segment Address Record） dd 是数据域 , 它代表一 个 字 节 的 数 据. 一 个记录
可以有许多数据字节. 记录当中数据字节的数量必 须和数据长度域(ll) 中指定的数字相符. cc 是校验和域 , 它表示这个记录的校验和.
校验和的计算是通过将记录当中所有十六进制编码数字对的 值相加, 以256 为模进行以下补足.表示为：“：[1字节长度][2字节地址][1字节记录类型][n字节数据段][1字节校验和] ”

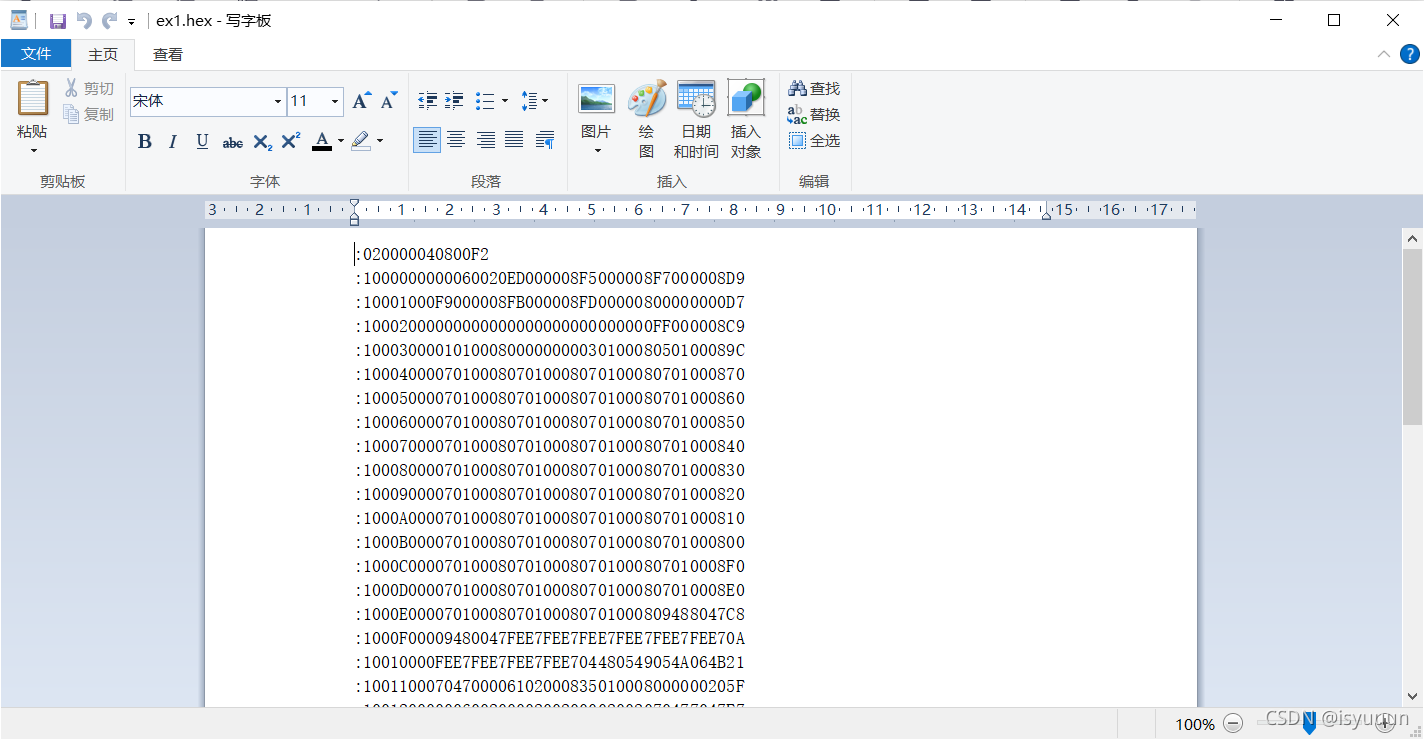

- 在写字板中打开我们生成的.HEX文件：
- 参照HEX文件格式，我们需要了解前八个字节的含义
:02 0000 04 0800 F2
每个HEX由“：”开头
02：表示记录当中有2个字节
0000：数据的起始地址
04：表示HEX的记录类型为扩展线性地址记录
0800：代表地址段
F2：是这个记录的校验和
