学习目的

搭建并配置Keil嵌入式开发环境，完成一个基于STM32汇编程序的编写。

1）记录build生成的 hex文件各段的大小，了解Hex文件格式及其前8个字节内容含义；

2）学习在没有硬件条件下进行仿真调试的方法，观察ARM寄存器变化状况。

一、在Keil环境下创建新项目

1.创建项目

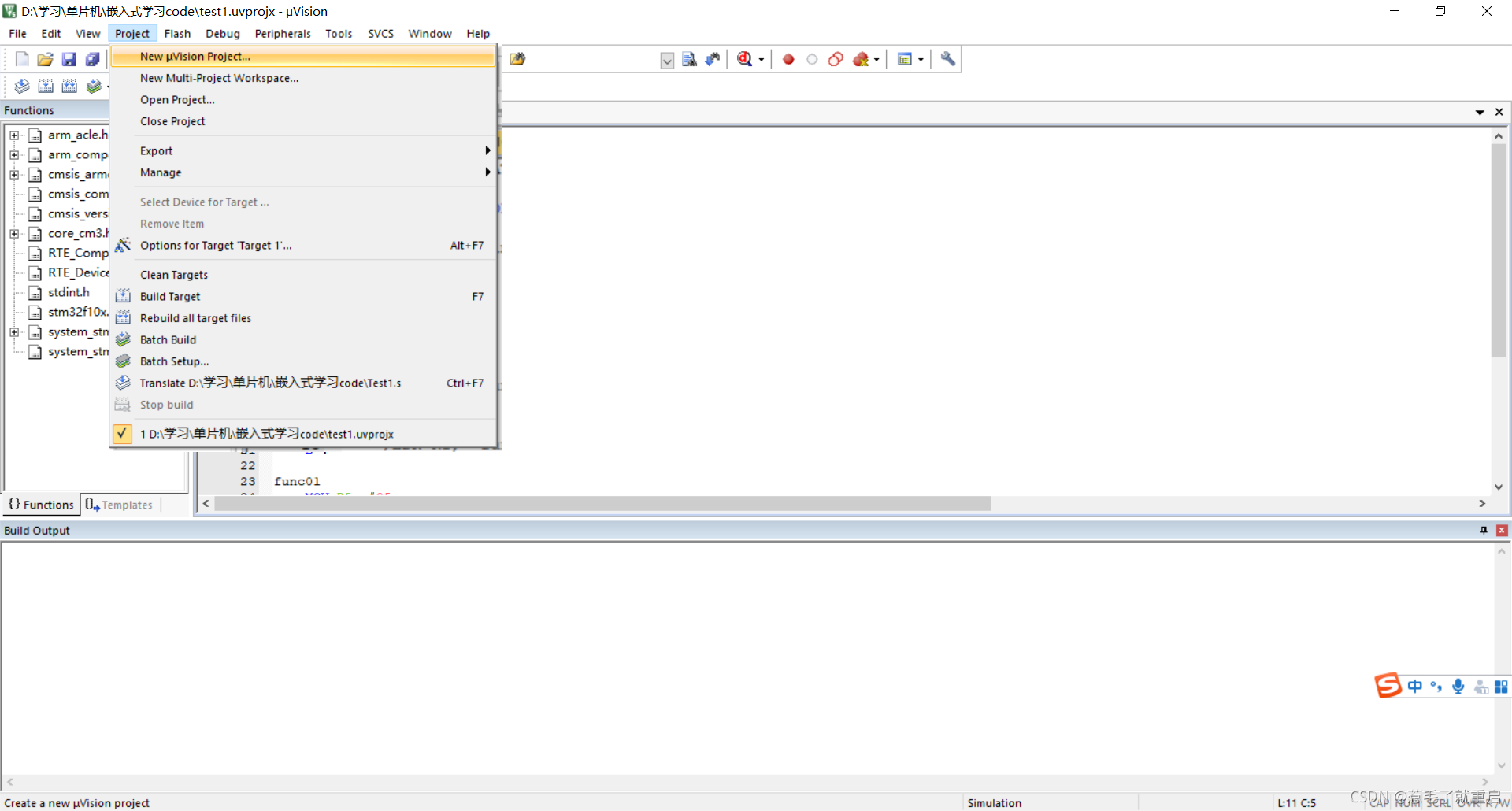

如图所示点击?Project?——>?New uVision Project?创建新项目

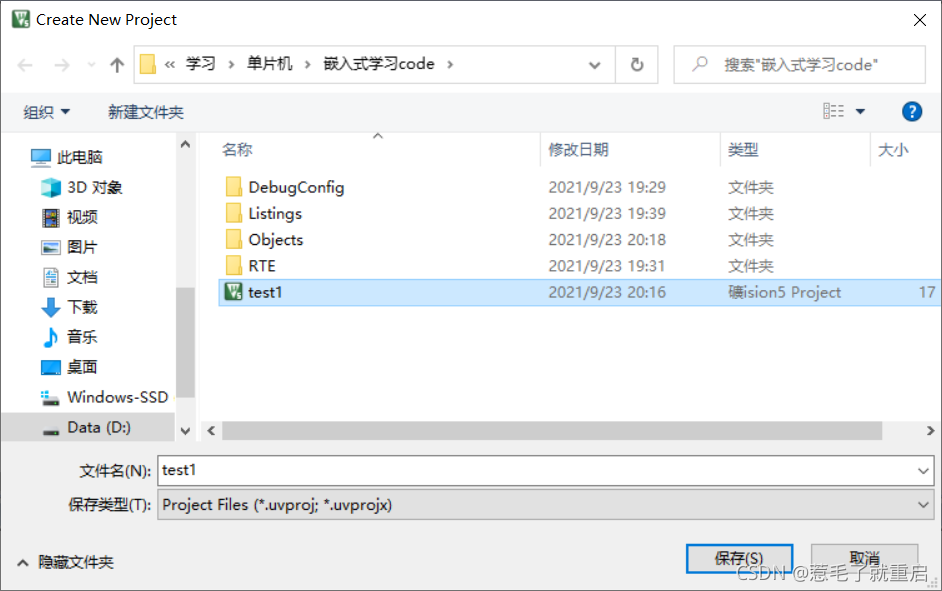

这里笔者已经创建完成了

选择芯片为STM32F103C8。市面上多数买到的都是这款。

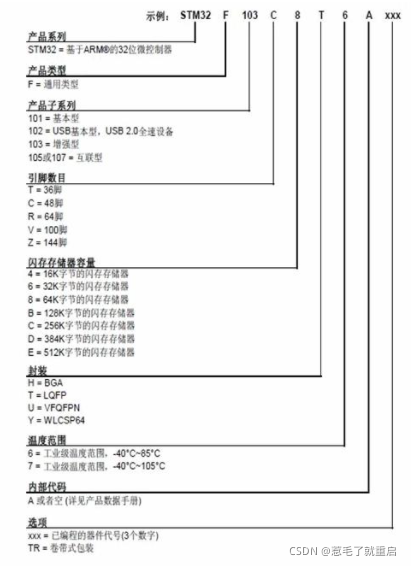

这里给大家另外附一个命名规则图：

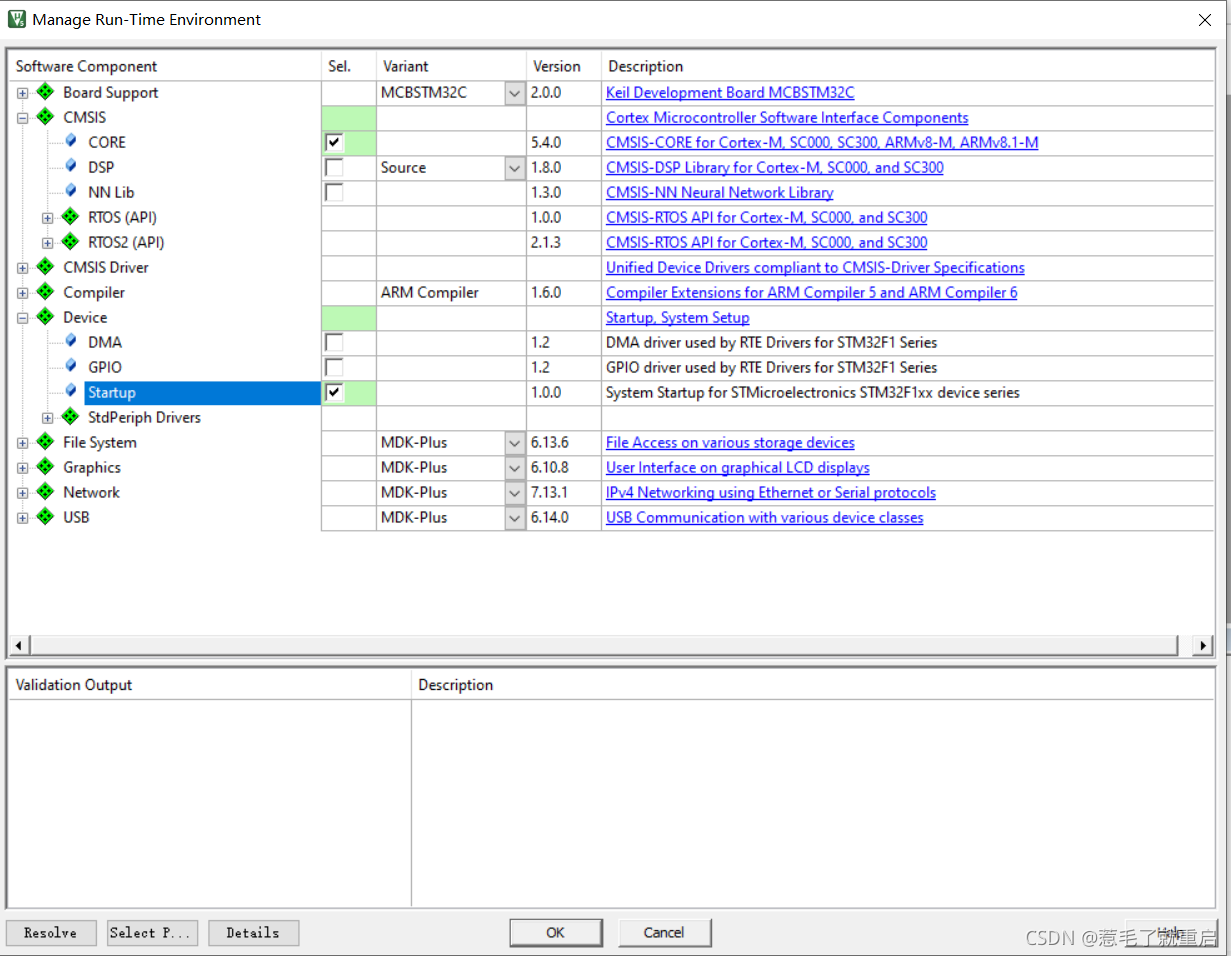

?由于这次我们采用汇编语言所以只用勾选CMSIS?下的?CORE和Device?下?Startup(其中包含了启动文件)，选完后点击OK

?2.添加目标源文件

击?Source Group 1?，点击?Add New Item to Group 'Source Group 1'。

选择文件类型，这里我们点击?Asm Files (.s)?添加汇编文件，然后输入文件名，并点击?Add。

下面是目标代码：

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

?3.程序编译前环境的准备

由于我们是在无硬件条件下进行模拟编译，所以需要设置一下keil的编译环境！

先进行一些初始设置，点击?Options for Target...

?在Output界面下，勾选?Create HEX File，才能生成 hex 文件

在?Debug界面下，勾选?Use Simulator，因为在后面我们要进行虚拟调试，后OK?保存设置

?如果你是硬件调试，到这里就结束了。

但是对于无硬件的虚拟调试下，keil会出现问题

表现为程序无法跳转到main入口，直接在SystemInit()函数就无法执行

原因和解决方法都在下面这篇文章中有写：(3条消息) error 65: access violation at 0x40021000 : no 'read' permission_记录每一次成长-CSDN博客https://blog.csdn.net/beready/article/details/24668529

?修改如下

二、代码的编译与调试

接下来就可以正式开始编译与调试了。

点击调试图标

?发现寄存器运行正常

?如果出现问题可以试着打几个断点进行断点调试

三、HEX文件的分析

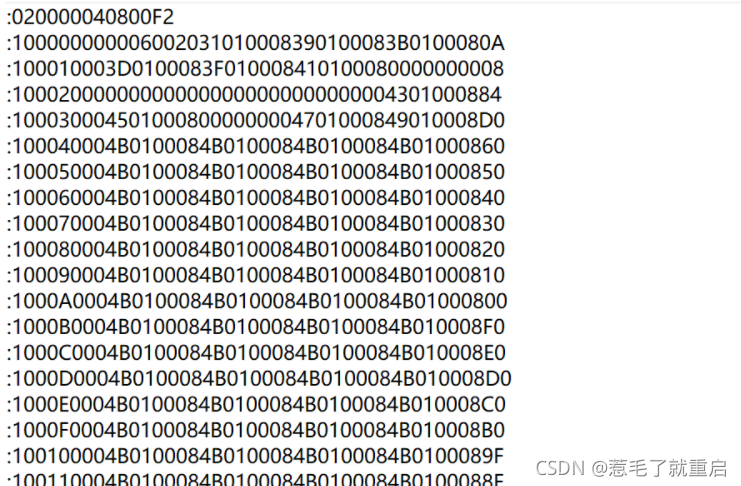

用记事本打开hex文件，是一串十六进制字符

第一行内容分别是0x02，0x00，0x00，0x04，0x08，0x00，0xF2。

0x02 该行数据中有两个数据
0x00 0x00 本行数据的起始地址位
0x04 用来标识扩展线性地址的记录
该字节还可以是其他值，下面是其他值的含义
00：用来记录数据，HEX文件的大部分记录都是数据记录
01：用来标识文件结束，放在文件的最后，标识HEX文件的结尾
02：用来标识扩展段地址的记录
03：开始段地址记录
05：开始线性地址记录
0x08 0x00 该行两个字节的数据
数据类型是 04 ，即该行记录的是一个拓展地址(0x08 0x00 是地址信息，用法是将该地址（0x0800<<16) 后作为基地址
0xF2 校验和，校验和= 0x100 - 累加和
