了解STM32的启动过程

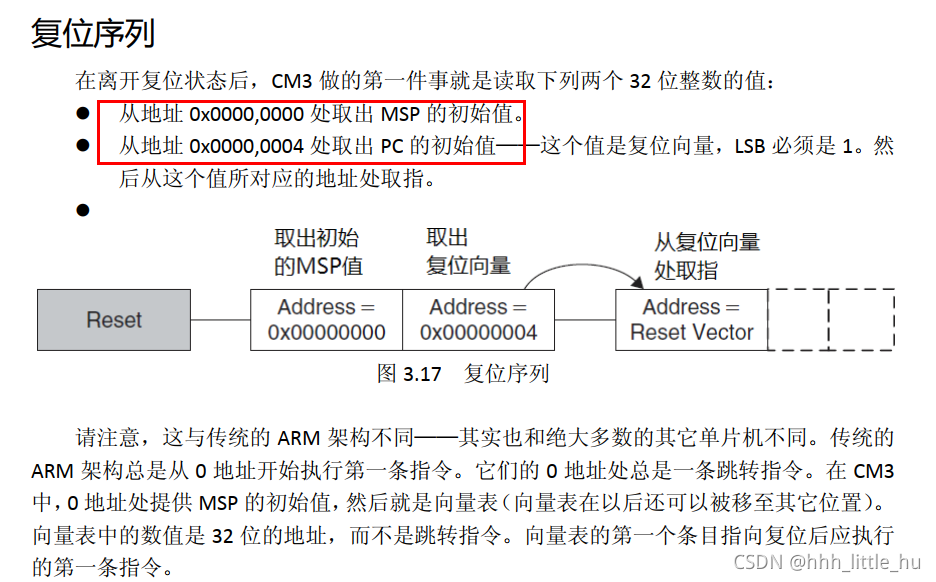

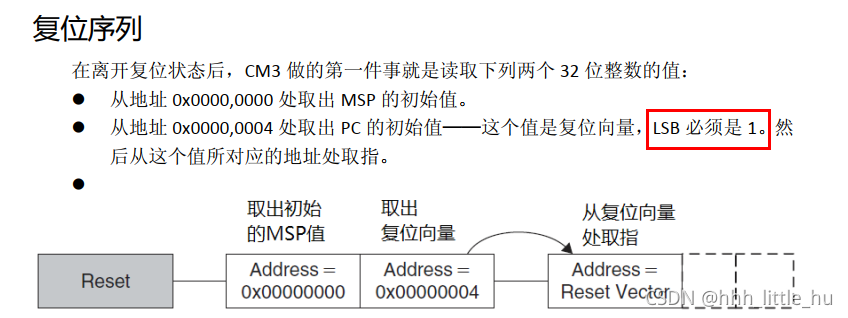

我们平时在使用STM32时,写程序一般都是直接从main函数开始,初始化系统时钟以及各个外设,然后进入while循环,执行逻辑功能函数。但是知不知道在main函数之前,芯片都做了什么呢?让我们大致了解一下STM32的启动过程。 首先看一下CM3权威指南对于复位的描述:

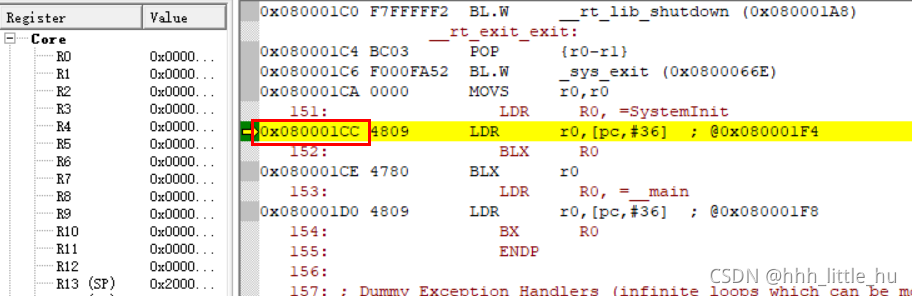

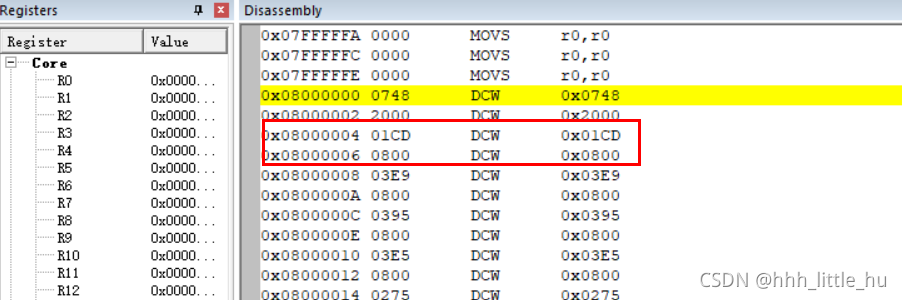

意思大致就是复位后,会从0x0000 0000地址取出栈的初始值(该值在后面初始化栈会用到),从0x0000 0004取出复位向量赋值PC指针,然后程序跳转到复位函数的入口地址,开始往后执行程序。 我们使用的是从Flash启动的方式,因此根据存储映射是地址从从0x00000000映射到0x08000000。因此当STM32芯片上电或复位时,会从0x0800 0004处,取出四个字节赋值给PC指针,从而程序跳转至复位函数的入口地址。这里我们看一下调试状态下的汇编程序:先进去软件仿真模式,在汇编窗口,定位到0x0800 0000地址处 可以看到,地址0x0800 0000处存放的是0x2000 0748(该芯片为小端模式,高字节存放在高地址),0x0800 0004存放的是0x0800 01CD。因此,这个0x0800 01CD应该就是我们复位函数的入口地址了。我们继续定位程序到该地址: 仔细一看,会发现找不到0x0800 01CD,只有0x0800 01CC。没错,复位函数的入口就是0x0800 01CC。且看CM3权威指南对于复位向量的描述: LSB必须为1,就是地址的bit0必须为1,因此0x0800 01CC存放的形式会是0x0800 01CD。这里猜测由于STM32是32bit的,取址时会四字节对齐,因此PC指针会跳转至0x0800 01CC处而不是0x0800 01CD处。后面的内容我们可以看到,就是执行复位函数里的内容,SystemInit函数和__main函数,我们下面来详细看一下启动文件。
STM32启动文件
顺着上面的内容,我们暂时不看其他地方,直接来到复位函数吧
Reset_Handler PROC
EXPORT Reset_Handler [WEAK]
IMPORT __main
IMPORT SystemInit
LDR R0, =SystemInit
BLX R0
LDR R0, =__main
BX R0
ENDP

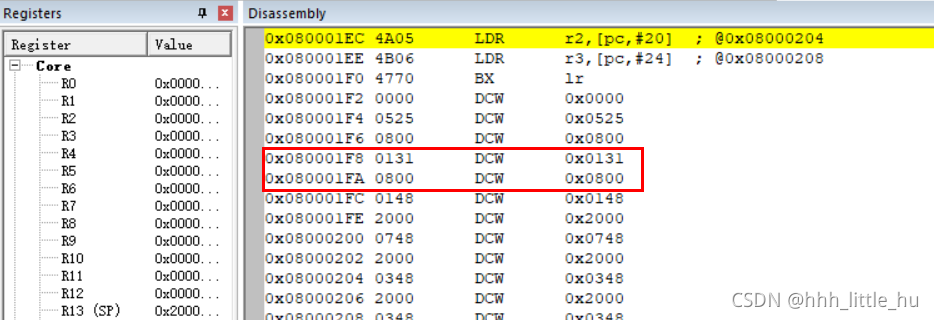

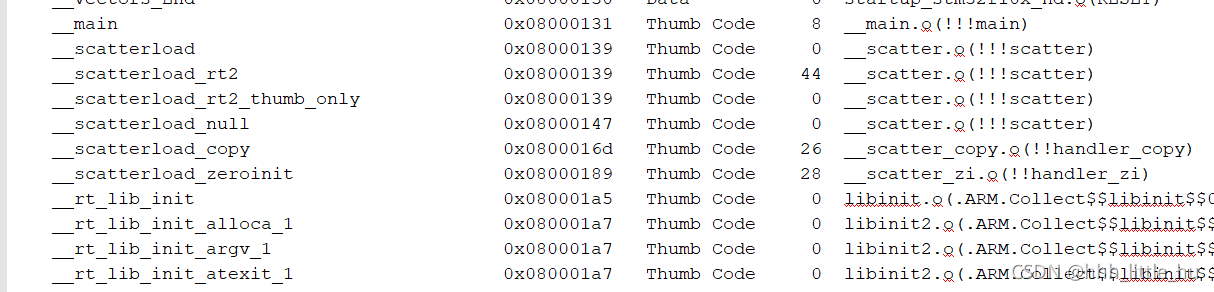

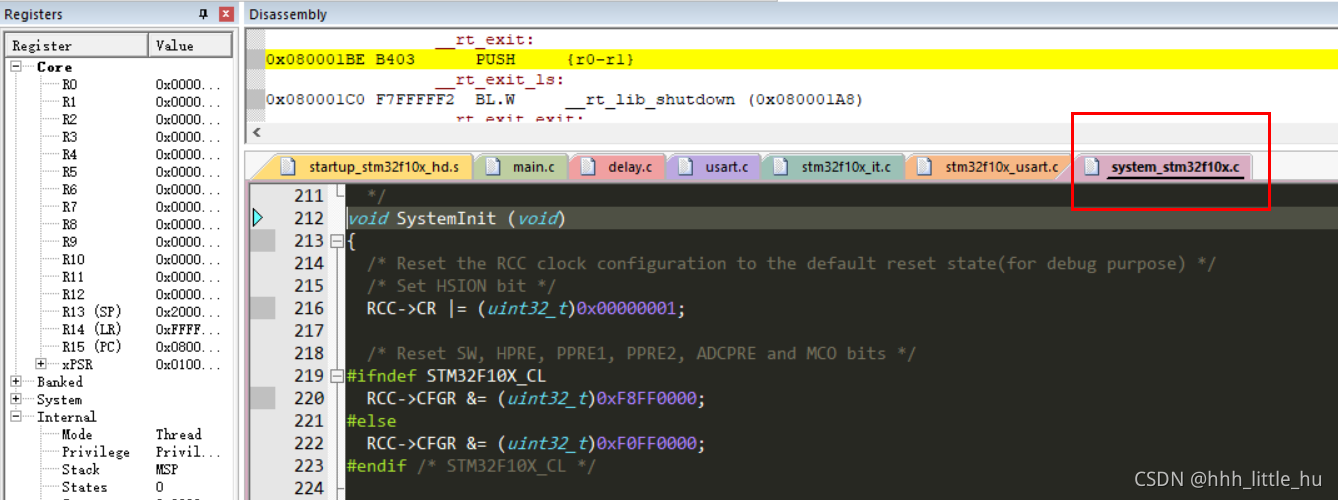

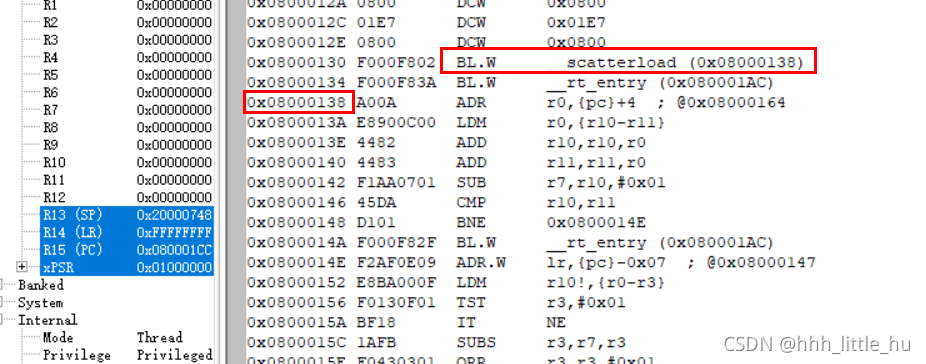

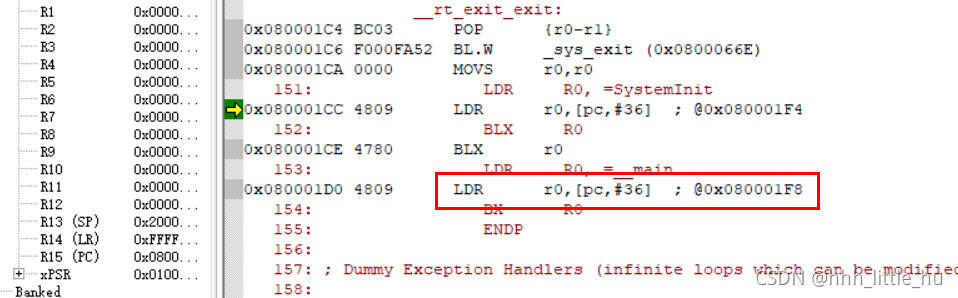

PROC和ENDP表示函数定义的开头和结尾,中间时函数定义内容 EXPORT表示该标号可以供外部其他模块调用 IMPORT表示定义来自外部,类似C语言的extern 接下来的两行表示程序调用SystemInit函数,我们可以全局搜索该函数名,会发现该函数的定义位于ST提供的库文件system_stm32f10x.c中: 该函数对时钟源、系统时钟等进行了配置,具体可以查看对应的寄存器含义。 继续看复位函数,后面是__main函数,这个函数就复杂了,并不是我们main函数的main,它做了很多事情,最后才调用main函数的main。看一下汇编: 可以看出,要去0x0800 01F8处取出值作为地址,并跳转到该地址。找到0x0800 01F8,该地址存放的值为0x0800 0131: 继续,定位到0x0800 0131地址处: 我们会发现调用了__scatterload函数,查了一下map文件,发现该函数来自__scatter.o,应该是编译器带的库有的。后面的程序还会调用很多其他库里的相关函数。 具体的汇编程序就不分析了。这里总结一下__main完成的工作: 1.初始化.data区和.bss区 2.初始化堆栈 3.跳转到main函数。 大致说到这里吧,有些地方还没有去详细研究,不太理解。
|
