[嵌入式]基于 MDK 创建 STM32 汇编语言工程并分析 HEX 文件内容

项目创建过程

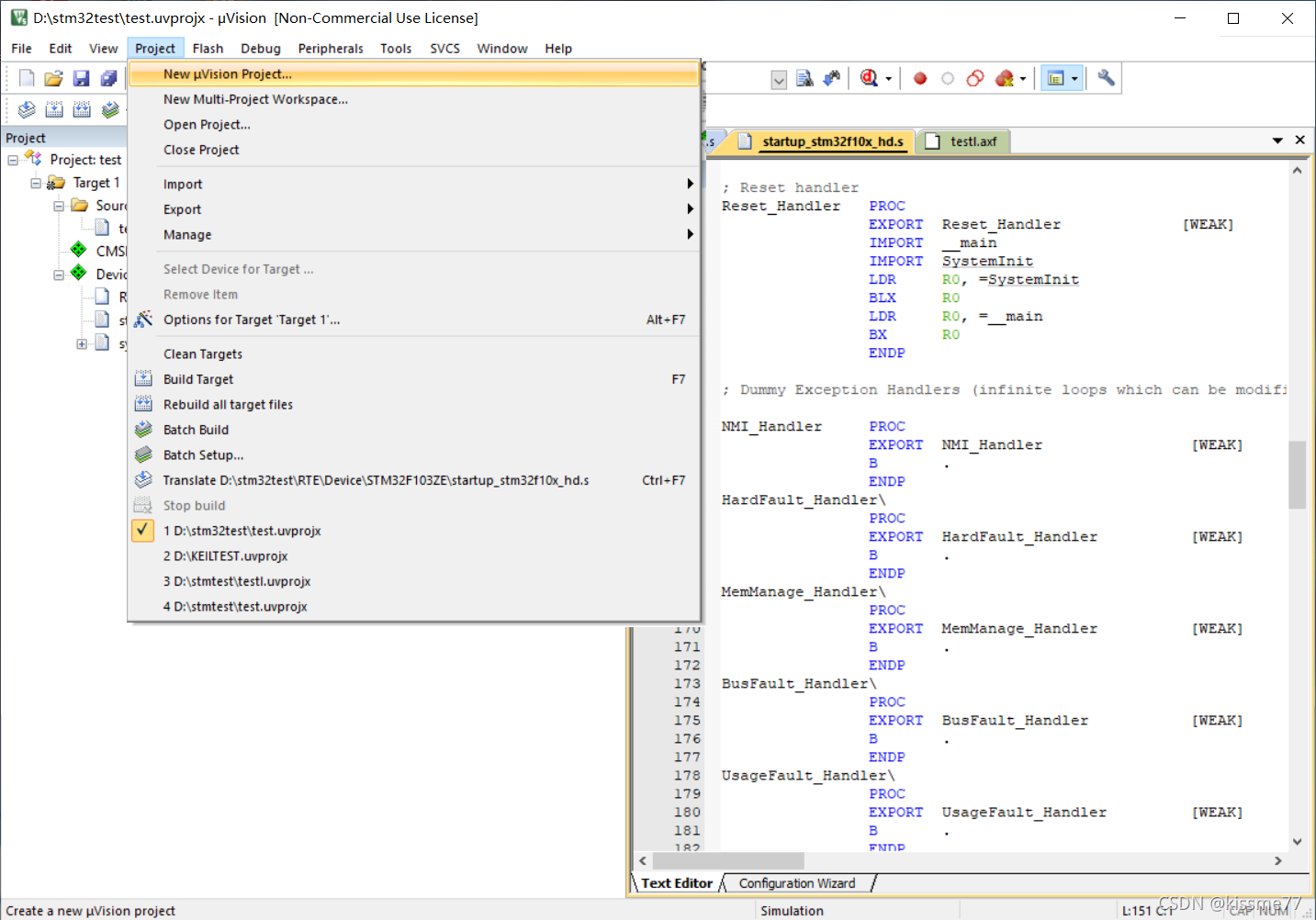

1.打开keil uVision5，点击上方project，选择new project
2.设置好项目名称和存储位置，然后选择芯片，本人选择的是STM32F103ZE

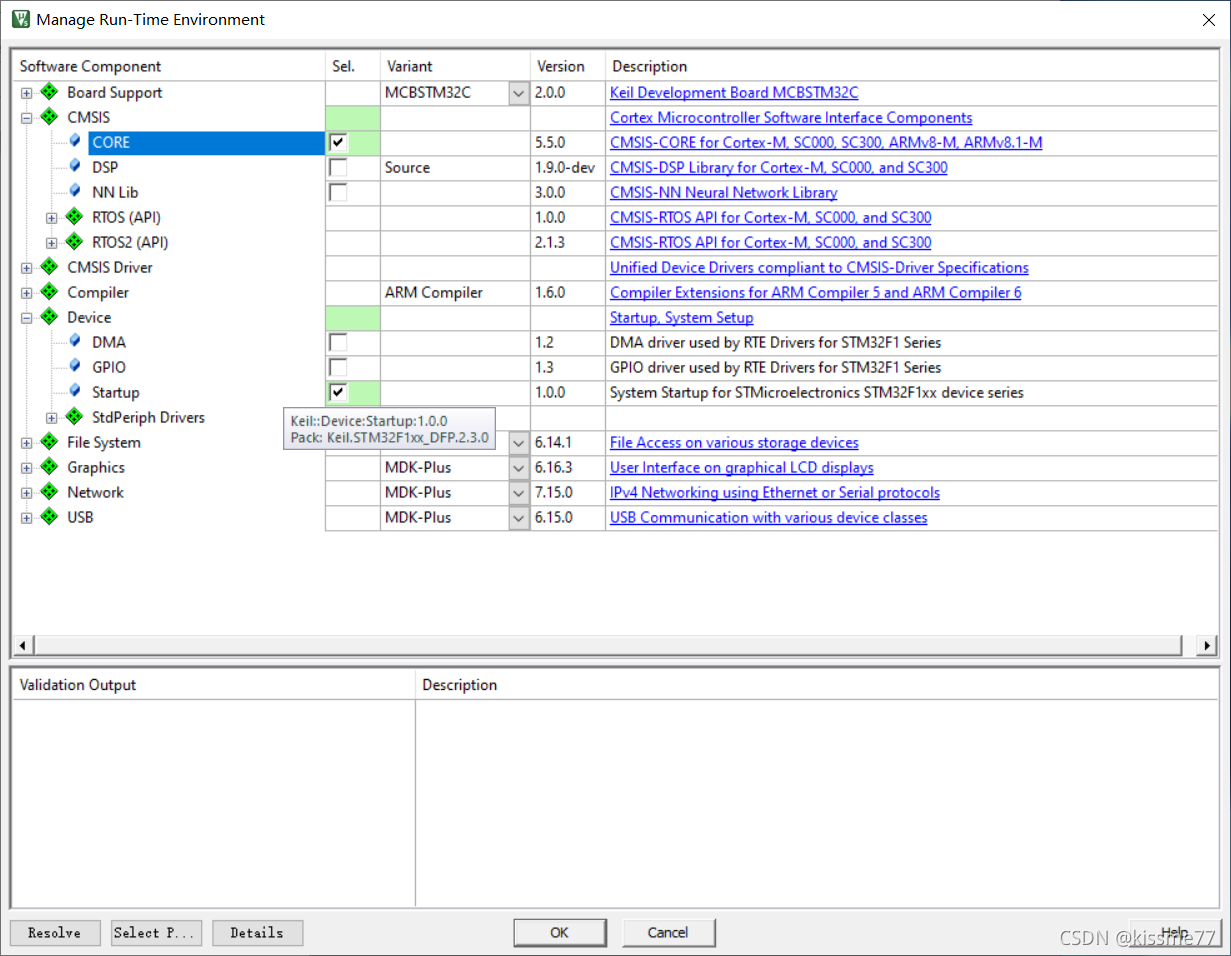

3.勾选下列选项，点击ok

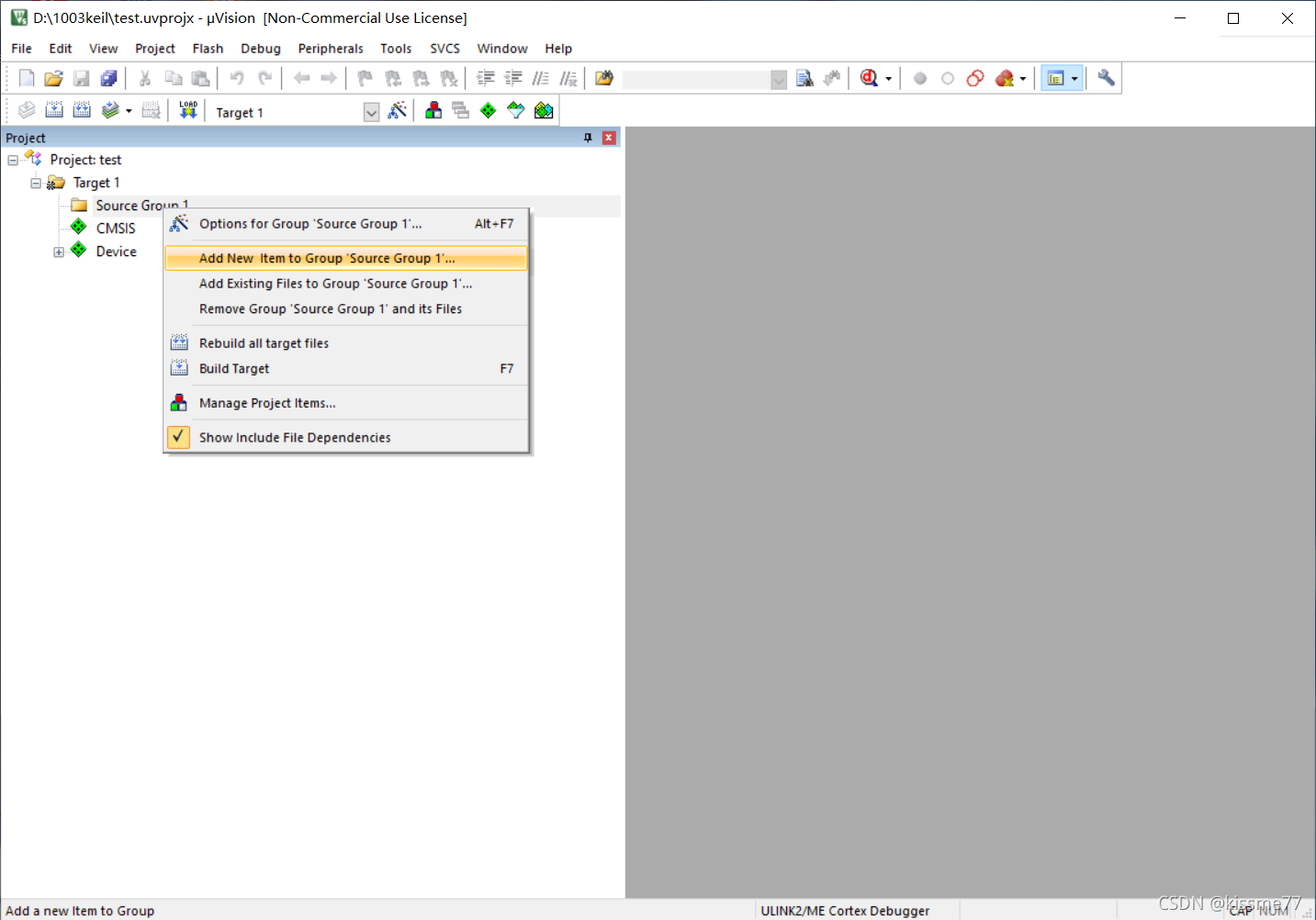

4.在source group1里新建一个item，文件选择为asm file，本人取名为test

5.在test.s文件中输入以下代码

AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

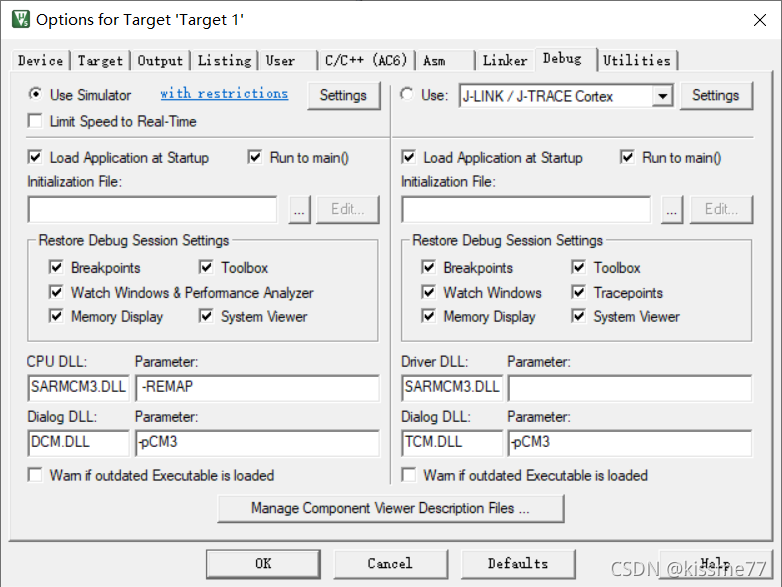

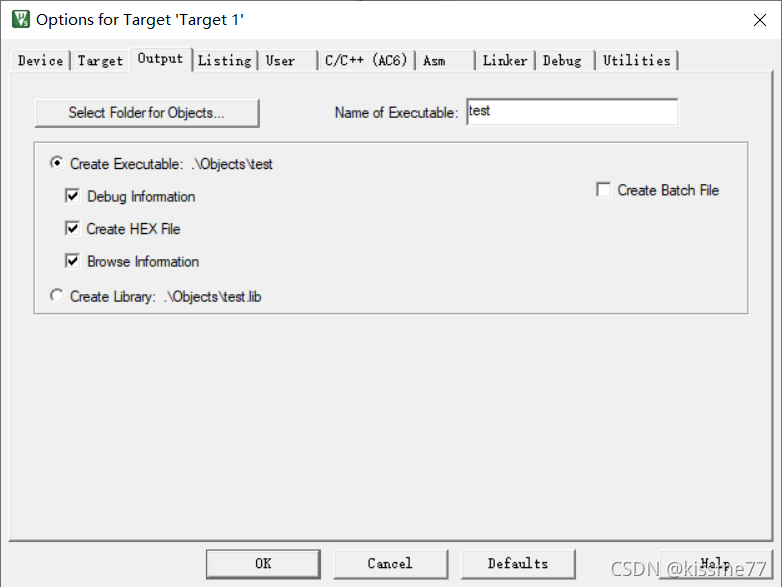

6.点击左上角魔法棒，在debug中勾选use simulator，并选择J-link/J-TRACE Cortex,在output中勾选create HEX file

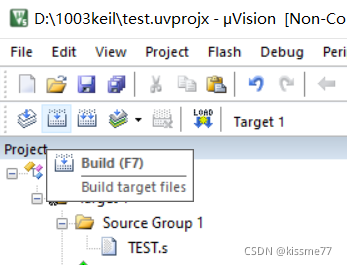

7.点击左上角build

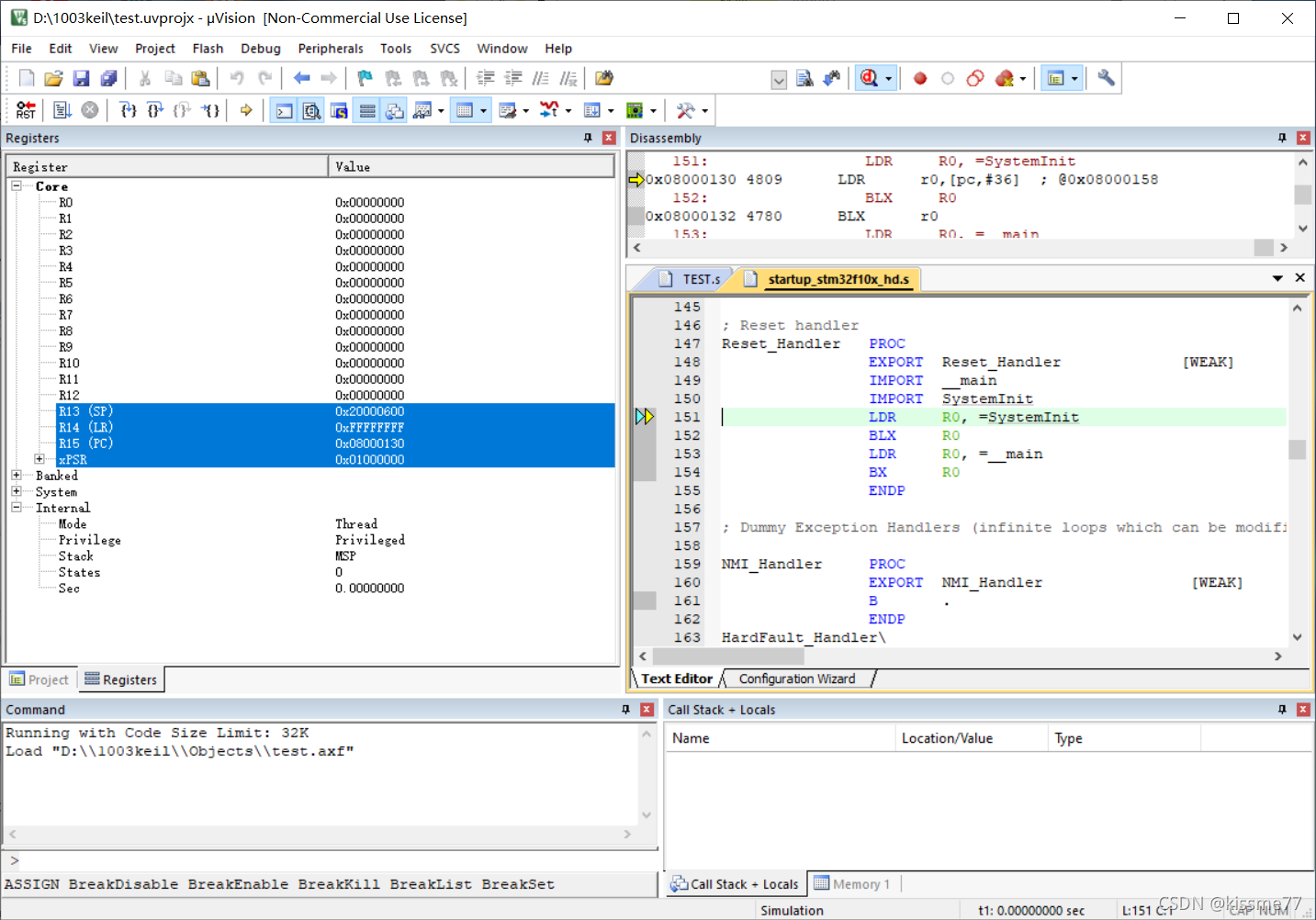

8.点击右上角start/stop debug，出现下列画面则表示运行成功

hex文件分析

找到output目录下的hex文件

使用记事方式打开

如图，第一行的:020000040800F2中，可以看作是0x02 0x00 0x00 0x04 0x08 0x00 0xf2
第一个 0x02 为数据长度。
紧跟着后面的0x00 0x00 为地址。
再后面的0x04为数据类型，类型共分以下几类：
‘00’ Data Record//数据记录
‘01’ End of File Record//文件结束记录
‘02’ Extended Segment Address Record//扩展段地址记录
‘03’ Start Segment Address Record//开始段地址记录
‘04’ Extended Linear Address Record//扩展线性地址记录
‘05’ Start Linear Address Record//开始线性地址记录
然后，接着0x04后面的两个 0x08 0x00就是数据。
最后一个0xF2是校验码，效验码=0x100-累加和。
随便拿一条数据记录分析，比如第二条吧
