LDO的七大重要参数，你务必一一牢记
在电子设计中，我们经常需要用到不同的直流电压给不同器件供电，其中用的最广泛的就是通过LDO稳压芯片来实现得到不同的直流电压输出，因为成本低、性能好，且使用起来也很简单，让LDO稳压芯片用的也越来越多，几乎每款电子产品里都有其身影。
说它好用，是因为在普通设计里，只需要加入合适的输入电压，和几个滤波电容即可得到想要的输出电压，非常简单，然而也正因为这看似简单的用法，让很多技术水平参差不齐的工程师不结合自己的具体设计情况.
直接依葫芦画瓢照搬别人的设计或随便找个芯片厂家推荐的应用图来用，不重视器件工作原理和性能特征，虽然输出电压也能得到，也能正常工作，但里面有很多设计隐患，随时会出问题。今天就让立深鑫电子带你去领略
LDO“心脏‘的六大重要参数，你务必要牢记。
一、PSRR(电源电压抑制比)
PSRR是许多LDO稳压芯片数据手册中的公共技术要求，有些手册里可能未列出该参数。它规定了某个频率的AC元件从输入到LDO输出的衰减程度，通俗的讲，是指LDO输出对输入纹波噪声的抑制作用，这也是很多场合在DC/DC后级另加一颗LDO的原因（特别是后面接模拟传感器或者ADC/DAC时）。高PSRR的LDO对输出纹波的抑制效果还是很明显的。
下图是某器件厂家给的PSRR特征图。如何判断LDO的PSRR参数是否足够呢，举个简单的例子，假设LDO前面的DC/DC的开关频率是100khz，通过该器件得PSRR特征图得知，100khz处的PSRR是50dB(电压电流的)，假设前端DC/DC纹波大小100mv，那LDO之后的纹波=100mv/10(50/20)=0.3mv，可见高PSRR特性的LDO稳压芯片是多么重要。
dB 分贝（工程应用），dB（Decibel，分贝）是一个纯计数单位，本意是表示两个量的比值大小，没有单位。在工程应用中经常看到貌似不同的定义方式（仅仅是看上去不同）。
对于功率：dB = 10lg(A/B)，
对于电压或电流：dB = 20lg(A/B)。
二、Noise（噪声性能）
不同于PSRR，噪声是指LDO自身产生的噪声信号，低噪声的LDO稳压芯片可以很好的降低LDO产生的额外噪声，输出的电压更纯净，噪声一般计算出的值是有效值(rms)，也可以用peak to peak来分析。
三、LDO低压降
低压差线性稳压器(LDO)在正常工作时，输入和输出之间需要保持一个最小的电压差，这个电压差称为压降（Dropout Voltage）。以MOS型的线性稳压器为例，压降由内部P-MOS的导通电阻Ron和电流决定：Vdrop=Ron*I_out. 设计电路比如需要6v转5v时，需要保持Low Dropout Voltage参数<1 v。性能突出的LDO一般压降都很低，Vdropout可以做到<200mV。
四、LDO动态性能
动态性能是指芯片在一定的外部条件(负载、温度等)改变时输出电压调整到正常范围的时间。一些应用场合，负载或者温度变化剧烈，那么这时候这个参数就非常重要了，除了通过增加输出电容来确保动态性能外，也尽量选用动态性能好的LDO芯片。
五、LDO温度性能

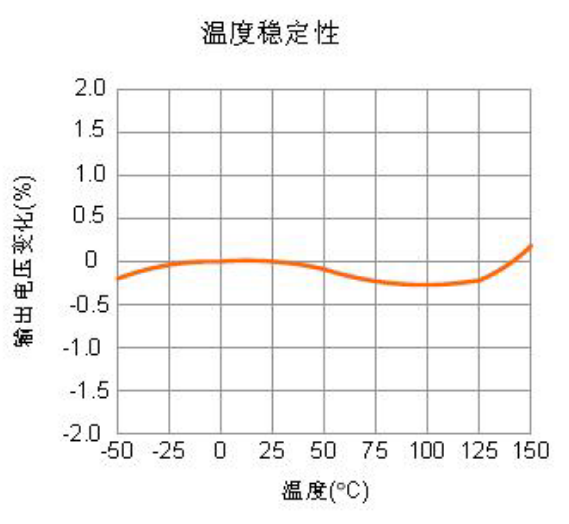

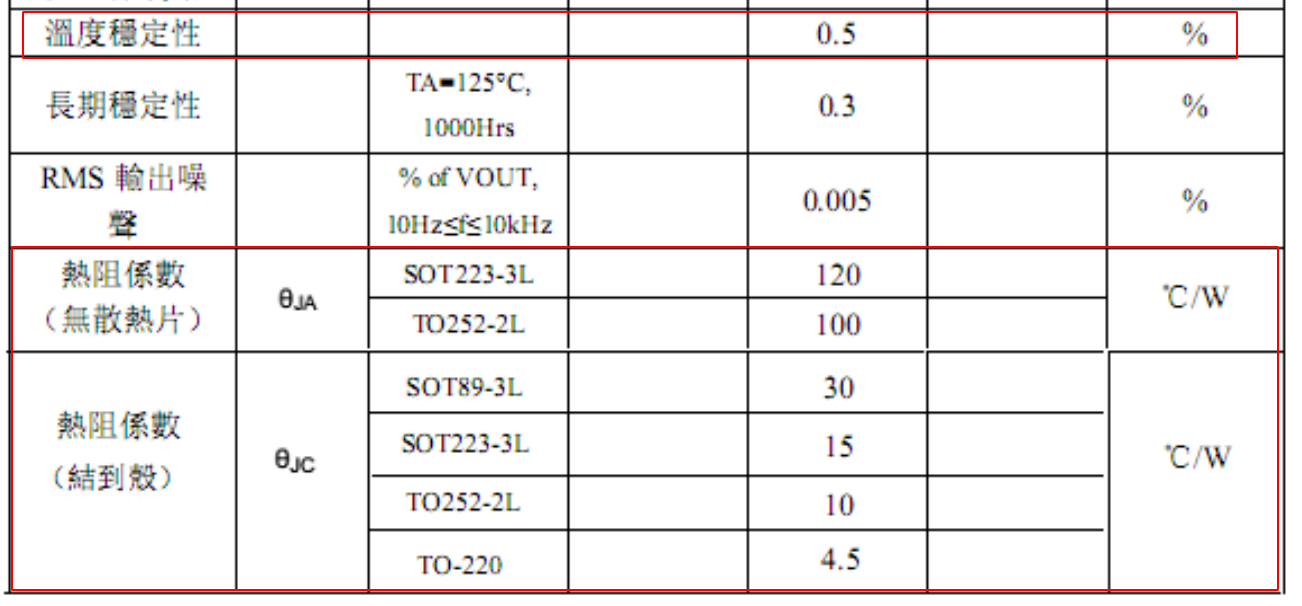

温度特性是指随着温度的改变，输出电压的变化范围。应该需要着重重视该参数，因为ＬＤＯ的发热比较严重。大家都知道LDO工作效率相对DC-DC稳压芯片而言很低，那怎么去校验一个LDO是否合适呢？首先计算功耗Pd=（Vin-Vout）Iout，其次计算温升，一般芯片手册里会说明温度性能与温升的计算公式，总之一句话，不能因为LDO芯片带负载工作时在指定的工作温度范围内烧坏了。这里要强调的是不同的封装，其LDO芯片的温度性能是不一样的。
六、LDO静态电流
静态电流是指输入端的电流有一部分不流向负载而是流入GND，这个电流通常称为对地电流，是线性稳压器自身的工作耗电。与供给负载提供的电流相比，这个电流只是很小的一部分。在高负载电流时，消耗在线性稳压器内部功率管上的功耗仍是影响工作效率的主要原因。在空载或者小负载时，对地电流是影响效率的主要因素。 一般电池供电的场合对静态电流会有比较高的要求，一般LDO芯片的静态电流的大小与芯片的其他性能成反关系，如低噪声，高电源电压抑制比，动态性能好的LDO静态电流都偏大一些。低IQ的LDO做的好的话，<100nA。

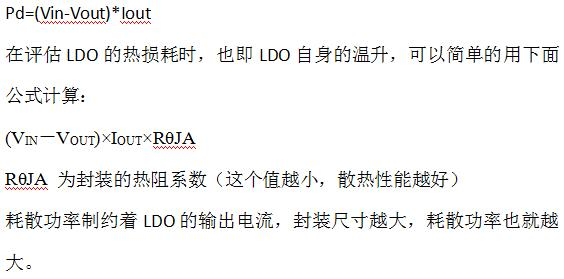

七、耗散功率Pd
LDO应用注意事项
大部分LDO都设计有温度保护功能，当PN结的结温过高，达到所设定的温度值，就会触发热保护电路发出信号给控制逻辑关闭芯片输出。当PN结温度低于设定保护温度值，芯片会自动重新启动。芯片实际能提供的最大输出功率取决于系统的散热设计, 包括环境温度和冷却散热设计，比如装散热片、风冷却等、增大GND脚的PCB面积也能获得好的散热性能。
另外设计上需要注意的事项有：
1）大部分LDO内部电路使用了相位补偿电路、利用输出电容的ESR来补偿，故输出脚到GND最好接大于1uF的电容器。
2）输入脚和输出脚对GND所接的电容要尽量将电容分别最靠近LDO的VIN和VOUT脚。
3）注意输入和输出电压与负载电流的使用条件，使PN结的结温低于过热保护温度。
