STM32复习笔记(七) —— DMA传输(MTM)

1.DMA传输方向

1)存储器到外设
2)外设到存储器
3)存储器到存储器

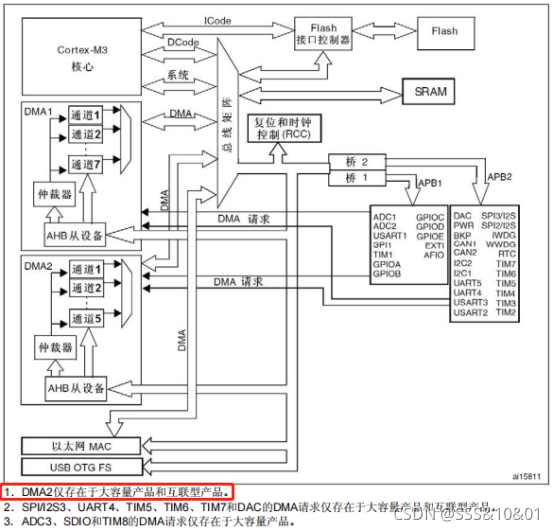

2.DMA框图 (STM32F10xxx参考手册 图21 DMA框图)

注：大容量产品和互联型产品

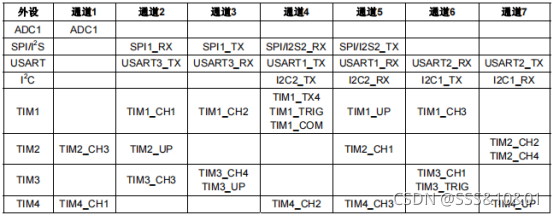

3.不同外设可能对应不同通道 (STM32F10xxx参考手册 表59 各个通道的DMA1请求一览)

对于存储器到存储器传输模式，需借用外设端口，当使用外设通道代表存储器时，通道可随意选择

4.本例程软件设计思路 (实现存储器到存储器传输)

1)于内存中开辟两个数组空间 mData_Buffer and pData_Buffer
2)向 mData_Buffer 中存入数据
3)使用 DMA 将 mData_Buffer 中数据移动到 pData_Buffer 中

5.代码编写

于 main.c 中编写代码

#include "stm32f10x.h"

//数据长度
#define  DATA_LENGTH  4

//存储器区
uint8_t mData_Buffer[DATA_LENGTH] = {0x01,0x00,0x00,0x05};

//外设区
uint8_t pData_Buffer[DATA_LENGTH] = {0x00,0x00,0x00,0x00};

int main(void)
{
	/* 存储器 到 存储器 模式，其中注释为外设处在本例程中仍代表存储器 */

	//开启 DMA1 时钟
	RCC->AHBENR |= (uint32_t)0x01 << 0;

	//清除 CCR 寄存器
	DMA1_Channel1->CCR &= (uint32_t)0xffff8000;
	//数据从存储器读
	DMA1_Channel1->CCR |= (uint32_t)0x01 << 4;
	//不执行循环操作
	DMA1_Channel1->CCR |= (uint32_t)0x00 << 5;
	//外设地址增量操作
	DMA1_Channel1->CCR |= (uint32_t)0x01 << 6;
	//存储器地址增量操作
	DMA1_Channel1->CCR |= (uint32_t)0x01 << 7;
	//外设数据宽度8位
	DMA1_Channel1->CCR |= (uint32_t)0x00 << 8;
	//存储器数据宽度8位
	DMA1_Channel1->CCR |= (uint32_t)0x00 << 10;
	//通道优先级中
	DMA1_Channel1->CCR |= (uint32_t)0x01 << 12;
	//启动存储器到存储器模式
	DMA1_Channel1->CCR |= (uint32_t)0x01 << 14;

	//数据传输数量
	DMA1_Channel1->CNDTR = (uint32_t)DATA_LENGTH;

	//外设地址
	DMA1_Channel1->CPAR  = (uint32_t)pData_Buffer;

	//存储器地址
	DMA1_Channel1->CMAR  = (uint32_t)mData_Buffer;

	//开启通道
	DMA1_Channel1->CCR |= (uint32_t)0x01 << 0;

	//等待传输完成
	while(DMA1->ISR & ((uint32_t)0x01 << 1));

	while(1);
}

6.编译及仿真

点击编译，如无错误可进入仿真界面


分别找到 mData_Buffer and pData_Buffer，右击添加至 Watch1 窗口

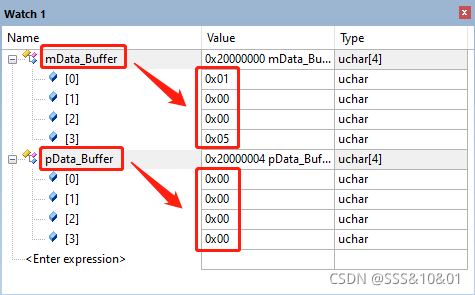

可以看出，程序运行前 mData_Buffer and pData_Buffer 均为我们设定的初始内容

也可查看 DMA 各个寄存器值在程序运行前后的状态 (Peripherals - System Viewer - DMA)

点击运行

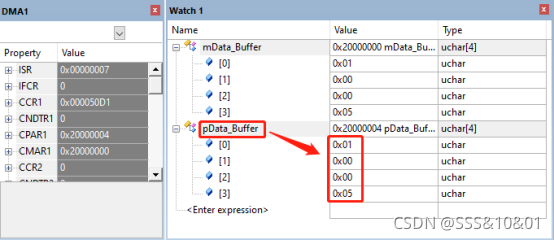

不难看出，mData_Buffer 值已经传输到 pData_Buffer 中，与预想结果一致
