低端内存的常用资料
最近用汇编语言做引导扇区程序段。找了一个例子TerisOS程序用BOCH做测试。

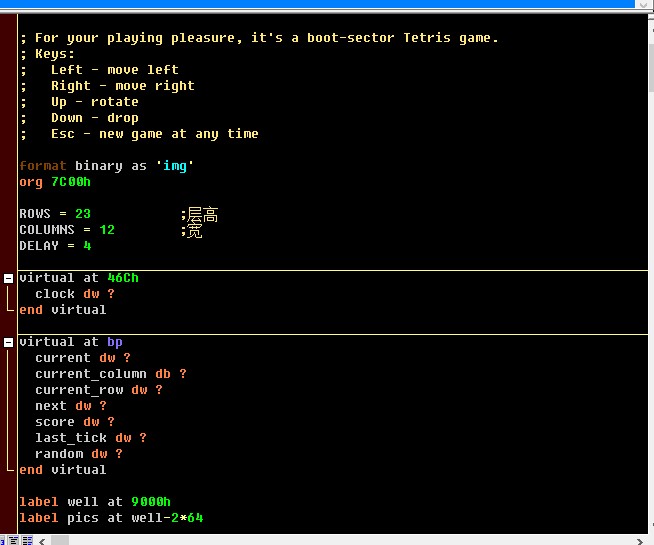

当看到46C ？ 这几行代码时，猜测到了是时钟数据。就找了下资料，现在贴出来。
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
内存地址 类型 PC/XT机功能 程序地址 控制权
0000～0003 0H 除法错误中断 027E:56EA DOS KERNEL
0004～0007 1H 单步中断 0070:075C DOS BIOS
0008～000B 2H 非屏蔽中断NMI 0B70:0016 DOS STACKS
000C～000F 3H 断点中断 0070:075C DOS BIOS
0010～0013 4H 溢出中断 0070:075C DOS BIOS
0014～0017 5H 屏幕打印中断 F000:EAFF ROM BIOS
0018～001B 6H 备用 F000:E73C ROM BIOS
001C～001F 7H 备用 F000:E8F9 ROM BIOS
0020～0023 8H 日时钟中断 0B70:00AA DOS STACKS
0024～0027 9H 键盘中断(PC/AT机为键盘中断) 0B70:0124 DOS STACKS
0028～002B AH 保留(PC/AT机由从级8259使用) F000:EF5A ROM BIOS
002C～002F BH 串行口2(PC/AT机为串行口2) F000:EF5A ROM BIOS
0030～0033 CH 串行口1(PC/AT机为串行口1) F000:EF5A ROM BIOS
0034～0037 DH 硬盘中断(PC机保留,PC/AT机并行口2) F000:EF5A ROM BIOS
0038～003B EH 软盘中断(PC/AT为软盘中断) 0B70:0439 DOS STACKS
003C～003F FH 并行口(打印机,PC/AT机为并行口1) 0070:075C DOS BIOS
0040～0043 10H 显示器驱动程序 C000:1E40 ROM BIOS
0044～0047 11H 设备检测程序 F000:F84D ROM BIOS
0048～004B 12H 捡测内存容量程序 F000:F841 ROM BIOS
004C～004F 13H 磁盘I/O程序 0070:1DB1 DOS BIOS
0050～0053 14H 异步通信口(RS-232) F000:E739 ROM BIOS
0054～0057 15H I/O系统扩充(磁带I/O程序) F000:F859 ROM BIOS
0058～005B 16H 键盘I/O F000:E82E ROM BIOS
005C～005F 17H 打印机I/O F000:EFD2 ROM BIOS
0060～0063 18H 进入ROM BASIC F000:FA2B ROM BIOS
0064～0067 19H 系统自举即进入ROM BIOS引导程序 0070:1920 DOS BIOS
0068～006B 1AH 日时钟／实时钟I/O F000:FE6E ROM BIOS
006C～006F 1BH Ctrl-Break中断 09CB:00F2 DOS BIOS
0070～0073 1CH 定时器中断 F000:FF53 ROM BIOS
0074～0077 1DH 显示器初始化参数块起始地址 F000:F0A4 ROM BIOS
0078～007B 1EH 软盘参数块地址 0000:0522 DOS BIOS
007C～007F 1FH 后128个ASCII码字符模块起始地址 C000:5660 接管者
0080～0083 20H 程序正常退出 027E:143F DOS KERNEL
0084～0087 21H DOS层功能调用入口 027E:1460 DOS KERNEL
0088～008B 22H 程序终止地址 0D5E:02F4 DOS SHELL
008C～008F 23H Ctrl-Break退出地址 0D5E:032F DOS SHELL
0090～0093 24H 错误退出地址(出错处理) 0D5E:02BC DOS SHELL
0094～0097 25H 绝对磁盘读 027E:15DC DOS KERNEL
0098～009B 26H 绝对磁盘写 027E:161F DOS KERNEL
009C～009F 27H 程序结束且驻留内存中断 027E:6368 DOS KERNEL
00A0～00A3 18H 利用空闲时间片激活后台打印 027E:1445 DOS KERNEL
00A4～00A7 29H 快速输出字符 09CB:02E8 DOS BIOS
00A8～00B7 2AH～2DH 保留供DOS用(2A为网络功能调用)
DOS KERNEL
00B8～00BB 2EH 命令执行处理
DOS SHELL
00BC～00BF 2FH 多路复用中断
DOS BIOS
00C0～00C3 30H 内部使用(DOS3.3中是IRET指令)
并非向量
00C4～00C7 31H 内部使用(DOS3.3中是IRET指令)
DOS KERNEL
00C8～00FF 32H～3FH 保留供DOS用(DOS3.3中是IRET指令)
DOS KERNEL
0100～0103 40H 有硬盘时的软盘I/O
ROM BIOS
0104～0107 41H 1#硬盘参数
ROM BIOS
0108～0117 42H～45H 保留
ROM BIOS
0118～011B 46H 2#硬盘参数
ROM BIOS
011C～0127 47H～49H 保留
ROM BIOS
0128～012B 4AH 报警
ROM BIOS
012C～017F 4BH～5FH 保留(5C为Net-BIOS网络功能调用)
ROM BIOS
0180～019F 60H～67H 保留供用户软件中断用
用户
01A0～01BF 68H～6FH 保留
系统/用户
01C0～01C3 70H 保留(PC/AT机实时钟RT/CMOS电路)
DOS STACKS
01C4～01C7 71H 保留(PC/AT机软件跳转INT 0AH)
ROM BIOS
01C8～01CB 72H 保留(PC/AT机保留)
ROM BIOS
01CC～01CF 73H 保留(PC/AT机保留)
ROM BIOS
01D0～01D3 74H 保留(PC/AT机保留)
ROM BIOS
01D4～01D7 75H 保留(PC/AT机保留供8087用)
ROM BIOS
01D8～01DB 76H 保留(PC/AT机硬盘中断)
DOS STACKS
01DC～01DF 77H 保留(PC/AT机保留)
ROM BIOS
01E0～01FF 78H～7FH 保留
系统/用户
0200～0217 80H～85H 保留供BASIC用
BASIC
0218～03BF 86H～EFH BASIC运行时, 供BASIC编译器用(非向量)
BASIC
03C0～03C3 F0H 内部使用区(非向量)
DOS
03C4～03FF F1H～FFH 保留(非向量)
段地址：00H
偏移 类型
内 容
0000H 256双字 中断向量表。
0300H 256字节 在自检和引导时作为缓冲区使用。
400H 字 计算机上0号RS232-1适配器的基地址，通常为3F8H。
402H 字 计算机上1号RS232-1适配器的基地址，通常为2F8H。
404H 字 计算机上2号RS232-1适配器的基地址。
406H 字 计算机上3号RS232-1适配器的基地址。
408H 字 计算机上0号并行打印机适配器的基地址，通常为378H。
40AH 字 计算机上1号并行打印机适配器的基地址。
40CH 字 计算机上2号并行打印机适配器的基地址。
40EH 字 计算机上3号并行打印机适配器的基地址。(PS2型此值为扩展BIOS数据区段地址)
410H 字 该字保存与计算机连接的设备编码表，BIOS中断11H(设备测定)可返回此信息。
位
0 软驱安装标志，此位为0表示没有软驱。
1 数字协处理器安装标志，此位为0表示未安装协处理器。
3-2 系统板RAM的大小，适用于一些旧机型，PS2型未使用。00=16K，01=32K，10=48K，11=64K)。
5-4 初始显示方式(00=AG，01=CGA-40，10=CGA-80，11=MDA-80)。
7-6 软驱的数量，公当位0为1时有效，00=1，01=2，10=3，11=4
8 DMA标志
9-11 所连RS232适配器数
12 连有游戏I/O
13 不用(PS2型为内置MODEM安装标志，此位为0表示没有安装)
14-15 所连打印机适配器数
412H 字节 初始测试标志(红外线键盘连接错误单元/？)。
413H 字 该字给出打印机可用RAM的容量，基本内存容量为0-10K，以千字节为单位。BIOS中断12H(内存大小测定)可返回此信息。
415H 字 I/O通道的存储器容量(PS2型，BIOS控制标志)。
417H 字节 这是第一个键盘状态字，通过编码，使每位均有特定的含义，具体格式如下：
位
0 表示键盘右边的Shift键当前是否被按下(1表示按下，0表示未按下)。
1 表示键盘左边的Shift键当前是否被按下(1表示按下，0表示未按下)。
2 表明Ctrl键当前是否按下(1表示按下，0表示未按下)。
3 表明Alt键当前是否按下(1表示按下，0表示未按下)。
4 屏幕(Scroll)锁定开关键状态(1表示屏幕锁定处于开，0表示关)。
5 数字(Num Lock)锁定开关键状态(1表示数字锁定处于开，0表示关)。
6 大写字母(Caps Lock)开关键状态(1表示Caps Lock处于开，0表示关)。
7 插入状态，它表明Ins键是否已按下，以使计算机进入“插入”方式，1表示插入状态正工作，0表明未动作。
418H 字节 这是第二个键盘状态字，其格式如下：
位
0 表示键盘左边Ctrl键当前是否被按下(1表示按下，0表示未按下)。
1 表示键盘左边Alt键当前是否被按下(1表示按下，0表示未按下)。
2 如按下Ctrl+Alt+Del键，则该位为1。
3 如果系统键(Ctrl和Num Lock)接下且保持住，则该位为1，当这个系统键依次按下时，BIOS暂停处理，直至下键按下为止。但它仍响应中断。
4 表明屏幕(Scrool)锁定键当前是否按下(1表示按下，0表示未按下)。
5 表明数字(Num Lock)锁定键当前是否按下(1表示按下，0表示未按下)。
6 表明大写字母(Caps Lock)锁定键当前是否按下(1表示按下，0表示未按下)。
7 表明Ins键当前是否按下(1表示按下，0表示未按下)。
419H 字节 为Alt和数字键盘键入的数而保留。(按住ALT+数字，可直接得到相应的ASCII码)
41AH 字 指向键盘缓冲区首址
41CH 字 指向键盘缓冲区尾址，当该值等于前一字的值时，说明缓冲区满。
41EH 32字节 循环键盘缓冲区，它保存键盘键入的字符，直到程序可以接收这些字符为止，前两个字指向此缓冲区的当前是首和尾。
43EH 字节 表示磁盘驱动器的搜索状态，0-3位分别对应于驱动器。如果这些位中有一位为0，则表示在搜索磁道之前，必须重新校准相应的驱动器。位4-6未使用，位7为中断标志位，为1表示中断发生。
43FH 字节 表示磁盘驱动器的马达状态，0-3位分别对应于驱动器0-3，如果某位被置为1，则相应驱动器的马达正在转动。位4-6未使用，位7为1表示现行操作是写。
440H 字节 保存一个表明驱动器马达接通多长时间的计数，每个时钟节拍，计数减1，当计数为0明马达停转(根据INT8计时)。
441H 字节 表明磁盘工作状态，它被编码，通过使相应位置1来表示一个特定的状态，格式如下：
值
00H 正确。
01H 送给磁盘控制器的是无效命令。
02H 在盘上未找到地址标记。
03H 试图在有写保护的盘上写操作。
04H 所请求扇区未找到。
08H 驱动器DMA错。
09H 试图使DMA对64KB存储体进行存取。
10H 循环冗余校验(CRC)错。
20H NEC磁盘控制器片出现错误。
40H 无效的查找操作。
80H 延时，没有响应。
442H 7字节 从NEC磁盘驱动器返回的七个字节状态信息(参见FDC)。
449H 字节 指明当前视频方式，参见INT 10H。
44AH 字 指明显示屏幕的当前列数。
44CH 字 指明一个显示页面的字节数，它随时视频方式的不同而变化。8025方式=1000H字节，4025方式=800H字节，图形方式=4000H字节
44EH 字 指明当前显示页面的地址，即显示在当前显示屏幕的显示页面。
450H 8字 每个字均表示有关显示页面内当前光标的位置，每个字的第一字节表示列，第二字节表示行(改变这个字节并不能立刻改变显示)。
460H 字节 表明光标的形状，此字节表示光标字符点阵的最下一行的行号，10H功能调用1设置此光标形状(不要直接更改此字节)。
461H 字节 此字节表示光标字符点阵的最上一行的行号。10H功能调用1设置此光标形状(不要直接更改此字节)。
462H 字节 表明工作显示页面号，由10H功能调用5设置。
463H 字 表明当前工作显示板的口地址。3BCH=单色，3D4H=彩色。
465H 字节 表明6845芯片的方式寄存器的当前值(端口：3X8H)。
466H 字节 表示当前显示控制面板的设置。10H功能调用0BH可设置当前面板(端口：3D9H)。
467H 5字节 PC中，这5个字节用以表示磁带控制的定时计数字、CRC寄存器字和最后输入数值字节，在AT中，这5个字节作为端口使用，从467H开始的双字长是一个指针，它指向BIOS开关使80X86由保护虚地址方式转到实地址方式时控制返回的位置。
46CH 双字 这是BIOS作为时钟计数器的一个双字单元，时钟第步进一次，此值增加一次，其值为0，表示一天开始(午夜)，当此计数器达到一天结束的值时，计数器清0，且字节470H置1。中断1AH功能调用0可从此双字单元中读取一天的时间。
470H 字节 这是一个时钟翻转字节。当时钟计数器达到一天结束且复位时，此字节置1以表明新的一天开始。中断1AH功能调用0在读取这一天的时间后，将此字节复位。
471H 字节 位7为1表示BREAK键按下(INT 9设置此标志)。
472H 字 由软件设置复位功能标志或直接跳转FFFF:0重启动。
值
1234H 热启动
5678H 系统中止
9ABCH 在制造商检测时使用。
474H 字节 硬盘状态。
值
00H 正确
01H 送给磁盘控制器的是无效命令或参数。
02H 在盘上未找到地址标记
03H 试图在有写保护的盘上进行写操作。
04H 所请求扇区未找到。
05H 重新复位失败。
07H 操作失效。
08H DMA错
09H 试图使DMA对64K存储体进行存取。
0AH 坏的扇区标志。
0BH 坏磁道已清除。
0DH 扇区号、格式错。
0EH 控制数据地址已清除。
0FH DMA超出限制。
10H 循环冗余校验CRC错。
11H ECC数据错。
20H NEC磁盘控制器片出现错误。
40H 无效的查找操作。
80H 延时，没有响应。
AAH 没准备好。
BBH 发生错误，定义不正确。
CCH 写错误。
E0H 寄存器错误。
FFH 磁盘检测失败。
475H 字节 硬盘设备数。
476H 字节 磁盘适配器控制。
477H 字节 硬盘适配器端口。
478H 字节 测试打印机0的超时值。
479H 字节 测试打印机1的超时值。
47AH 字节 测试打印机2的超时值。
47BH 字节 测试打印机3的超时值(PS2型除外)。
47CH 字节 测试0号RS232超时值。
47DH 字节 测试1号RS232超时值。
47EH 字节 测试2号RS232超时值。
47FH 字节 测试3号RS232超时值。
480H 字 指向存放键盘输入字符的循环缓冲区首址。
482H 字 指向存放键盘输入字符的循环缓冲区尾址。
484H 字节 显示字符的列数。其值为显示字符的列数减1(EGA以上有效)。
485H 字 每个字符高度(EGA以上有效)。
487H 字节 显示控制状态(EGA以上有效)1。
位
0 光标仿真模式状态(1为开启)。
1 单色显示系统状态(1为启用)。
2 保留。
3 显示系统空闲状态(1为空闲)。
4 保留。
6-5 显存容量(00=64K，01=128K，10=192K，11=256K)。
7 显示模式可用状态。
488H 字节 显示控制状态2(EGA以上有效)。
位
0 SW1(1=关闭)
1 SW2(1=关闭)
2 SW3(1=关闭)
3 SW4(1=关闭)
4 ？
5 ？
6 ？
7 ？
489H 字节 显示控制状态3(MCGA或VGA有效)。
位
0 VGA模式状态
1 灰度模式状态
2 单色显示状态
3 使用默认模式
4 –
5 保留
6 显示状态开关
7 –
值
位7位4
0 0 350线模式
0 1 400线模式
1 0 200线模式
1 1 保留
48AH 字节 显示适配器DCC索引。
48BH 字节 最后磁盘数据率。
位
3-0 保留。
5-4 步进时间。
7-6 数据传输率。
48CH 字节 硬盘状态。
48DH 字节 硬盘错误。
48EH 字节 硬盘中断标志。
48FH 字节 位0为1，表示硬盘和软盘使用一个控制卡。
490H 字节 驱动器0介质状态。
491H 字节 驱动器1介质状态。
492H 字节 驱动器0的起始状态。
493H 字节 驱动器2的起始状态。
494H 字节 驱动器0磁道数。
495H 字节 驱动器1磁道数。
496H 字节 键盘类型和方式，各位含义为：
位
0 E1H隐含码最后。
1 E0H隐含码最后。
2 右Ctrl键按下。
3 右Alt键按下。
4 101/102键盘
5 若读标识和键盘，则强置Num Lock。
6 最后的字符是第一个ID字符。
7 读键盘的ID。
497H 字节 键盘标志。
位
0-2 LED状态位。
3 保留。
4 收到消息。
5 重发接收标志。
6 方式指示器更新。
7 键盘传送错误标志。
498H 双字 等待完成标志的偏移地址。
49AH 双字 用户等待计数(低位字)，以微秒为单位。
49EH 字 用户等待计数(高位字)，以微秒为单位。
4A0H 字节 RTC等待激活标志。80表示等待时间已过。
4A1H 7字节 这7个字节用于局域网。
4A8H 双字 这双字指向保存视频系统的指针表。指针表格式为：
偏移值 类型 指向
00H DD 视频参数
04H DD 参数保存区
08H DD 字母字符集
0CH DD 图形字符集
10H DD 第二个保存指针表
14H DD 保留
18H DD 保留
第二个指针表格式为：
偏移值 类型 功能或指向
00H DW 这个表的字节
02H DD 组合码表
06H DD 第二个字母字符集
0AH DD 用户调色板表
0EH DD 保留
12H DD 保留
16H DD 保留
4ACH 8字节 保留。
4B4H 字节 键盘NMI控制标志(可变)。
4B5H 双字 键盘中断中标志(可变)。
4B9H 字节 端口60单字节队列(可变)。
4BAH 字节 最后的键盘扫描码(可变)。
4BBH 字节 NMI缓冲头位置(可变)。
4BCH 字节 NMI缓冲头位置(可变)。
4BDH 16字节 NMI扫描码缓冲(可变)。
4CEH 字 日期计数(可变)。
4F0H 16字节 ？
BDA - BIOS Data Area - PC Memory Map
Address Size
Description
00:00 256dwords Interrupt vector table
30:00
256bytes Stack area used during post and bootstrap
40:00 word COM1
port address
40:02 word COM2 port address
40:04 word COM3
port address
40:06 word COM4 port address
40:08 word LPT1
port address
40:0A word LPT2 port address
40:0C word LPT3
port address
40:0E word LPT4 port address (except
PS/2)
Extended BIOS Data Area segment (PS/2, see
EBDA)
40:10 2 bytes Equipment list flags (see INT
11)
|7|6|5|4|3|2|1|0| 40:10 (value in INT 11 register AL)
| | | | | | | - IPL diskette installed | | | | | |– math coprocessor
| | | | |-±-- old PC system board RAM < 256K
| | | | | -- pointing device installed (PS/2) | | | |— not used on PS/2
| | ------ initial video mode--------- # of diskette drives, less 1
|7|6|5|4|3|2|1|0| 40:11 (value in INT 11 register AH)
| | | | | | | - 0 if DMA installed | | | |------ number of serial ports
| | | ------- game adapter | |-------- not used, internal modem (PS/2)
----------- number of printer ports 40:12 byte PCjr: infrared keyboard link error count 40:13 word Memory size in Kbytes (see INT 12) 40:15 byte Reserved 40:16 byte PS/2 BIOS control flags 40:17 byte Keyboard flag byte 0 (see KB FLAGS) |7|6|5|4|3|2|1|0| keyboard flag byte 0 | | | | | | |— right shift key depressed
| | | | | | ---- left shift key depressed | | | | |----- CTRL key depressed
| | | | ------ ALT key depressed | | |------- scroll-lock is active
| | -------- num-lock is active |--------- caps-lock is active
---------- insert is active 40:18 byte Keyboard flag byte 1 (see KB FLAGS) |7|6|5|4|3|2|1|0| keyboard flag byte | | | | | | |— left CTRL key depressed
| | | | | | ---- left ALT key depressed | | | | |----- system key depressed and held
| | | | ------ suspend key has been toggled | | |------- scroll lock key is depressed
| | -------- num-lock key is depressed |--------- caps-lock key is depressed
---------- insert key is depressed 40:19 byte Storage for alternate keypad entry 40:1A word Offset from 40:00 to keyboard buffer head 40:1C word Offset from 40:00 to keyboard buffer tail 40:1E 32bytes Keyboard buffer (circular queue buffer) 40:3E byte Drive recalibration status |7|6|5|4|3|2|1|0| drive recalibration status | | | | | | |– 1=recalibrate drive 0
| | | | | | --- 1=recalibrate drive 1 | | | | |---- 1=recalibrate drive 2
| | | | ----- 1=recalibrate drive 3 |---------- unused
----------- 1=working interrupt flag 40:3F byte Diskette motor status |7|6|5|4|3|2|1|0| diskette motor status | | | | | | |– 1=drive 0 motor on
| | | | | | --- 1=drive 1 motor on | | | | |---- 1=drive 2 motor on
| | | | ----- 1=drive 3 motor on |---------- unused
----------- 1=write operation 40:40 byte Motor shutoff counter (decremented by INT 8) 40:41 byte Status of last diskette operation (see INT 13,1) |7|6|5|4|3|2|1|0| status of last diskette operation | | | | | | |— invalid diskette command
| | | | | | ---- diskette address mark not found | | | | |----- sector not found
| | | | ------ diskette DMA error | | |------- CRC check / data error
| | -------- diskette controller failure |--------- seek to track failed
---------- diskette time-out 40:42 7 bytes NEC diskette controller status (see FDC) 40:49 byte Current video mode (see VIDEO MODE) 40:4A word Number of screen columns 40:4C word Size of current video regen buffer in bytes 40:4E word Offset of current video page in video regen buffer 40:50 8 words Cursor position of pages 1-8, high order byte=row low order byte=column; changing this data isn't reflected immediately on the display 40:60 byte Cursor ending (bottom) scan line (don't modify) 40:61 byte Cursor starting (top) scan line (don't modify) 40:62 byte Active display page number 40:63 word Base port address for active 6845 CRT controller 3B4h = mono, 3D4h = color 40:65 byte 6845 CRT mode control register value (port 3x8h) EGA/VGA values emulate those of the MDA/CGA 40:66 byte CGA current color palette mask setting (port 3d9h) EGA and VGA values emulate the CGA 40:67 dword CS:IP for 286 return from protected mode dword Temp storage for SS:SP during shutdown dword Day counter on all products after AT dword PS/2 Pointer to reset code with memory preserved 5 bytes Cassette tape control (before AT) 40:6C dword Daily timer counter, equal to zero at midnight; incremented by INT 8; read/set by INT 1A 40:70 byte Clock rollover flag, set when 40:6C exceeds 24hrs 40:71 byte BIOS break flag, bit 7 is set if Ctrl-Break was *ever* hit; set by INT 9 40:72 word Soft reset flag via Ctl-Alt-Del or JMP FFFF:0 1234h Bypass memory tests & CRT initialization 4321h Preserve memory 5678h System suspend 9ABCh Manufacturer test ABCDh Convertible POST loop ????h many other values are used during POST 40:74 byte Status of last hard disk operation (see INT 13,1) 40:75 byte Number of hard disks attached 40:76 byte XT fixed disk drive control byte 40:77 byte Port offset to current fixed disk adapter 40:78 4 bytes Time-Out value for LPT1,LPT2,LPT3(,LPT4 except PS/2) 40:7C 4 bytes Time-Out value for COM1,COM2,COM3,COM4 40:80 word Keyboard buffer start offset (seg=40h,BIOS 10-27-82) 40:82 word Keyboard buffer end offset (seg=40h,BIOS 10-27-82) 40:84 byte Rows on the screen (less 1, EGA+) 40:85 word Point height of character matrix (EGA+) byte PCjr: character to be repeated if the typematic repeat key takes effect 40:86 byte PCjr: initial delay before repeat key action begins 40:87 byte PCjr: current Fn function key number byte Video mode options (EGA+) |7|6|5|4|3|2|1|0| Video mode options (EGA+) | | | | | | |– 1=alphanumeric cursor emulation enabled
| | | | | | --- 1=video subsystem attached to monochrome | | | | |---- reserved
| | | | ----- 1=video subsystem is inactive | | |------ reserved
| --------- video RAM 00-64K 10-192K 01-128K 11-256K---------- video mode number passed to INT 10, function 0
40:88 byte PCjr: third keyboard status byte
EGA feature bit switches, emulated on VGA
|7|6|5|4|3|2|1|0| EGA feature bit switches (EGA+)
| | | | | | | -- EGA SW1 config (1=off) | | | | | |— EGA SW2 config (1=off)
| | | | | ---- EGA SW3 config (1=off) | | | |----- EGA SW4 config (1=off)
| | | ------ Input FEAT0 (ISR0 bit 5) after output on FCR0 | |------- Input FEAT0 (ISR0 bit 6) after output on FCR0
| -------- Input FEAT1 (ISR0 bit 5) after output on FCR1--------- Input FEAT1 (ISR0 bit 6) after output on FCR1
40:89 byte Video display data area (MCGA and VGA)
|7|6|5|4|3|2|1|0| Video display data area (MCGA and VGA)
| | | | | | | -- 1=VGA is active | | | | | |— 1=gray scale is enabled
| | | | | ---- 1=using monochrome monitor | | | |----- 1=default palette loading is disabled
| | | ------ see table below | |------- reserved
| -------- 1=display switching enabled--------- alphanumeric scan lines (see table below)
Bit7 Bit4 Scan Lines
0 0 350 line mode
0 1 400 line mode
1 0 200 line mode
1 1 reserved
40:8A byte Display Combination Code (DCC) table index (EGA+)
40:8B byte Last diskette data rate selected
|7|6|5|4|3|2|1|0| last diskette data rate selected
| | | | --------- reserved | |------------ last floppy drive step rate selected
-------------- last floppy data rate selected Data Rate Step Rate 00 500K bps 00 step rate time of 0C 01 300K bps 01 step rate time of 0D 10 250K bps 10 step rate time of 0A 11 reserved 11 reserved 40:8C byte Hard disk status returned by controller 40:8D byte Hard disk error returned by controller 40:8E byte Hard disk interrupt control flag(bit 7=working int) 40:8F byte Combination hard/floppy disk card when bit 0 set 40:90 4 bytes Drive 0,1,2,3 media state |7|6|5|4|3|2|1|0| drive media state (4 copies) | | | | |------- drive/media state (see below)
| | | | ------- reserved | | |------- 1=media/drive established
| | ------- double stepping required--------- data rate: 00=500K bps 01=300K bps
10=250K bps 11=reserved
Bits
210 Drive Media State
000 360Kb diskette/360Kb drive not established
001 360Kb diskette/1.2Mb drive not established
010 1.2Mb diskette/1.2Mb drive not established
011 360Kb diskette/360Kb drive established
100 360Kb diskette/1.2Mb drive established
101 1.2Mb diskette/1.2Mb drive established
110 Reserved
111 None of the above
40:94 byte Track currently seeked to on drive 0
40:95 byte Track currently seeked to on drive 1
40:96 byte Keyboard mode/type
|7|6|5|4|3|2|1|0| Keyboard mode/type
| | | | | | | --- last code was the E1 hidden code | | | | | |---- last code was the E0 hidden code
| | | | | ----- right CTRL key depressed | | | |------ right ALT key depressed
| | | ------- 101/102 enhanced keyboard installed | |-------- force num-lock if Rd ID & KBX
| --------- last char was first ID char---------- read ID in process
40:97 byte Keyboard LED flags
|7|6|5|4|3|2|1|0| Keyboard LED flags
| | | | | | | --- scroll lock indicator | | | | | |---- num-lock indicator
| | | | | ----- caps-lock indicator | | | |------ circus system indicator
| | | ------- ACK received | |-------- re-send received flag
| --------- mode indicator update---------- keyboard transmit error flag
40:98 dword Pointer to user wait complete flag
40:9C dword User wait Time-Out value in microseconds
40:A0 byte RTC wait function flag
|7|6|5|4|3|2|1|0| INT 15,86 RTC wait function flag
| | | | | | | --- 1= wait pending |-------------- not used
`--------------- 1=INT 15,86 wait time elapsed
40:A1 byte LANA DMA channel flags
40:A2 2 bytes Status of LANA 0,1
40:A4 dword Saved hard disk interrupt vector
40:A8 dword BIOS Video Save/Override Pointer Table address
(see VIDEO TABLES)
40:AC 8 bytes Reserved
40:B4 byte Keyboard NMI control flags (convertible)
40:B5 dword Keyboard break pending flags (convertible)
40:B9 byte Port 60 single byte queue (convertible)
40:BA byte Scan code of last key (convertible)
40:BB byte NMI buffer head pointer (convertible)
40:BC byte NMI buffer tail pointer (convertible)
40:BD 16bytes NMI scan code buffer (convertible)
40:CE word Day counter (convertible and after)
40:F0 16bytes Intra-Applications Communications Area (IBM Technical
Reference incorrectly locates this at 50:F0-50:FF)
Address Size Description (BIOS/DOS Data Area)
50:00 byte Print screen status byte
00 = PrtSc not active,
01 = PrtSc in progress
FF = error
50:01 3 bytes Used by BASIC
50:04 byte DOS single diskette mode flag, 0=A:, 1=B:
50:05 10bytes POST work area
50:0F byte BASIC shell flag; set to 2 if current shell
50:10 word BASICs default DS value (DEF SEG)
50:12 dword Pointer to BASIC INT 1C interrupt handler
50:16 dword Pointer to BASIC INT 23 interrupt handler
50:1A dword Pointer to BASIC INT 24 disk error handler
50:20 word DOS dynamic storage
50:22 14bytes DOS diskette initialization table (INT 1E)
50:30 4bytes MODE command
70:00 I/O drivers from IO.SYS/IBMBIO.COM
The following map varies in size and locus
07C0:0 Boot code is loaded here at startup (31k mark)
A000:0 EGA/VGA RAM for graphics display mode 0Dh & above
B000:0 MDA RAM, Hercules graphics display RAM
B800:0 CGA display RAM
C000:0 EGA/VGA BIOS ROM (thru C7FF)
C400:0 Video adapter ROM space
C600:0 256bytes PGA communication area
C800:0 16K Hard disk adapter BIOS ROM
C800:5 XT Hard disk ROM format, AH=Drive, AL=Interleave
D000:0 32K Cluster adapter BIOS ROM
D800:0 PCjr conventionalsoftware cartridge address
E000:0 64K Expansion ROM space (hardwired on AT+)
128K PS/2 System ROM (thru F000)
F000:0 System monitor ROM
PCjr: software cartridge override address
F400:0 System expansion ROMs
F600:0 IBM ROM BASIC (AT)
F800:0 PCjr software cartridge override address
FC00:0 BIOS ROM
FF00:0 System ROM
FFA6:E ROM graphics character table
FFFF:0 ROM bootstrap code
FFFF:5 8 bytes ROM date (not applicable for all clones)
FFFF:E byte ROM machine id (see MACHINE ID)
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
以上就是资料内容，显示的是内存0段到0FFFF段的开机BIOS引导后，开机前的内容，因为DOS也用到了0-3ff段的内容所以也提到了DOS，主要是BIOS为系统预留的数据，这些数据基本上是固定的。
这个程序是开机引导后的一个俄罗斯方块源码。不含磁盘数据。
我们就说46ch 这个地址吧：
46ch 是一个时钟数据
这是原始资料，说的是双字的整形8位数，读和设置被中断1ah的程序使用零值是夜晚，递增变化数据。
实际上硬件的发展，这些数据也有些改变，原有的数据可能为空，还有有些数据被扩展。
