首先pwm调速主要运用的是定时器和中断的知识,此段代码运用的是定时器0,8位自动重装模块
下面了解pwm是如何控制速度的
?调速的本质就是通过定时器控制小车的左右两轮使能;对小车的轮子转的时间和停的时间进行控制专业的名字叫占空比,而脉冲其实就是单片机上晶振发出的
?

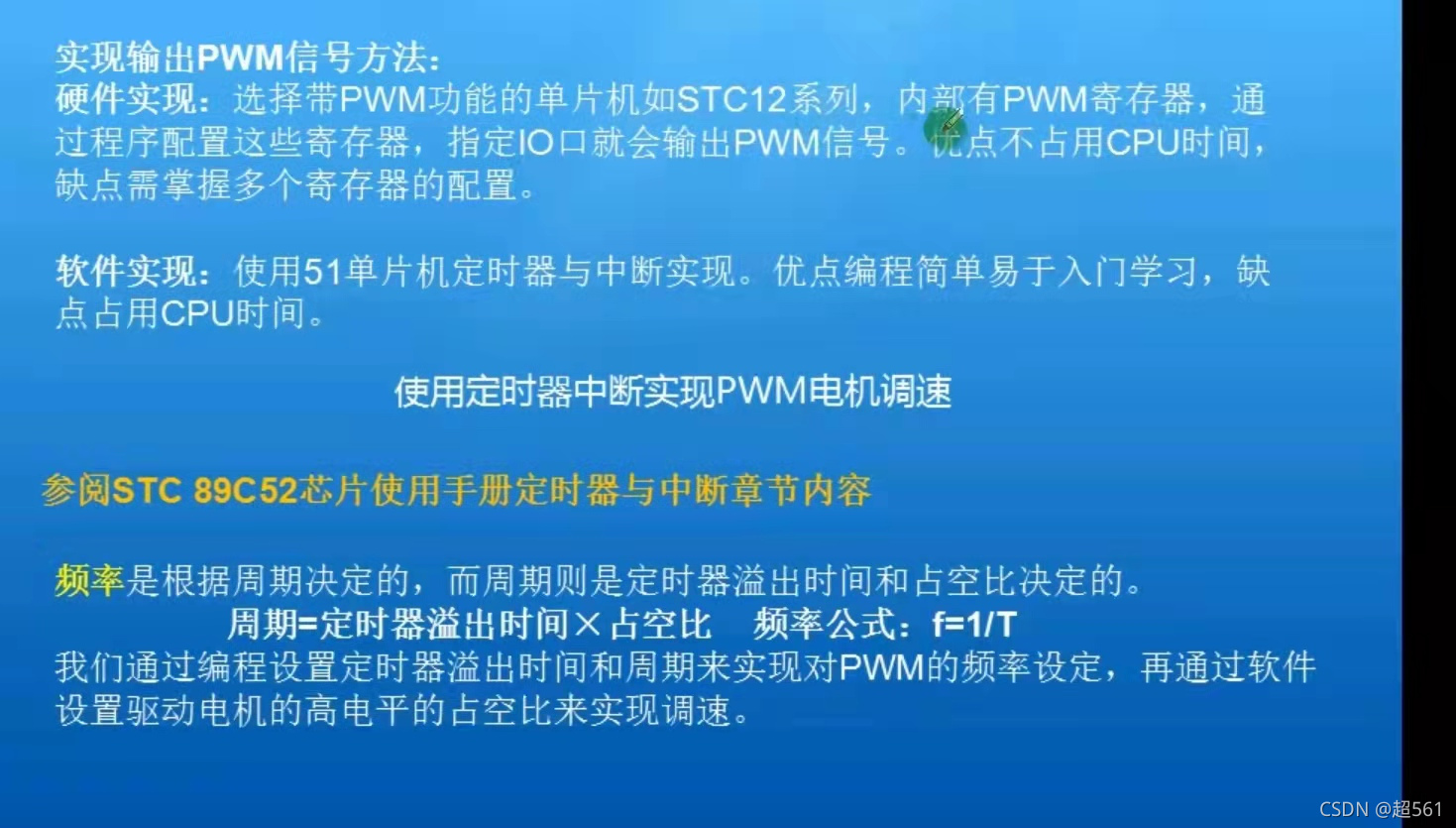

此代码运用的频率为100HZ;最大占空比为256,频率为100HZ,f=1/T;周期为0.01秒;周期=定时器溢出时间*占空比;定时器溢出时间=0.0000390625秒约等于39微秒;单片机机器周期为1.085微秒;用溢出时间除以单片机周期得到定时器加多少次溢出,得到满足溢出时间36微秒
#include <REGX52.H>
#include <QXA51.H>
unsigned char pwm_left_val=210;
unsigned char pwm_right_val=210;
unsigned char pwm_t;
/*小车前进*/
void forward()
{
left_motor_go;//左电机前进
right_motor_go;//右电机前进
}
//定时器中断
void timer0() interrupt 1
{
pwm_t++;
if(pwm_t==255)
pwm_t=EN1=EN2=0;
if(pwm_left_val==pwm_t)
EN1=1;
if(pwm_right_val==pwm_t)
EN2=1;
}
void main()
{
TMOD|=0x02;//八位重装模块
TH0=220;
TL0=220;//11.0592M晶振下最大比值是256,输出100HZ
TR0=1;//启动定时器0
ET0=1;//允许定时器0中断
EA=1;//总中断允许
while(1)
{
forward();//前进
}
}
?THO=220是怎么来的呢;执行36次满足脉冲占空比,最大值为256;所以初值为220;八位重装模式下TLO也为220
TMOD为什么为0x02呢因为定时器0要后两位为10
然后就是启动定时器启动定时器中断
接下来就是一些宏定义和单片机引脚的位定义
?
?
#ifndef __QXA51_H__
#define __QXA51_H__
/*电机驱动IO定义*/
sbit IN1=P1^2; //为1 左电机反转
sbit IN2=P1^3; //为1 左电机正转
sbit IN3=P1^6; //为1 右电机正转
sbit IN4=P1^7; //为1 右电机反转
sbit EN1=P1^4; //为1 左电机使能
sbit EN2=P1^5; //为1 右电机使能
#define left_motor_en EN1=1 //左电机使能
#define left_motor_stops EN1=0 //左电机停止
#define right_motor_en EN2=1 //右电机使能
#define right_motor_stops EN2=0 //右电机停止
#define left_motor_go IN1=0,IN2=1 //左电机正转
#define left_motor_back IN1=1,IN2=0 //左电机反转
#define right_motor_go IN3=1,IN4=0 //右电机正转
#define right_motor_back IN3=0,IN4=1 //右电机反转
#endif
接线时要分别将单片机的P1^2-P1^7和PCB板上的P1^2-P1^7连接,vcc,gnd连接
|
