[嵌入式]单片机学习（5（2）——按键（矩阵按键））

注：此单片机型号为STC15F2K60S2.

矩阵按键

原理

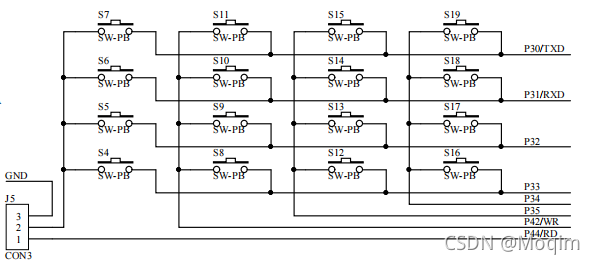

首先，把跳线帽连接1、2，使其进入矩阵按键模式。

此时，即为矩阵按键模式。

按键原理 ：

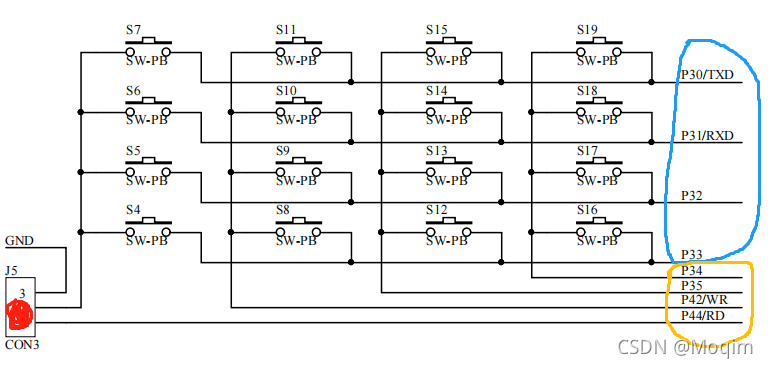

由图可看出，行接口有：P30、P31、P32、P33.
——————列接口有：P44、P42、P35、P34.
以S7举例，假设要检测S7被按下，则首先要设置其左端为低电平，即设置P44为低电平并且其余端口保持高电平，再检测其右端即P30是否为低电平即可。
（原理与独立按键相似，只是要自己设置一段为低电平。）

代码

来源：蓝桥杯官方。

unsigned char Key_Read(void)
{
  unsigned int  Key_New;
  unsigned char Key_Val;

  P44 = 0; P42 = 1; P35 = 1; P34 = 1;	// 第1列
  Key_New = P3;
  P44 = 1; P42 = 0;	// 第2列
  Key_New = (Key_New<<4) | (P3&0x0f);/*这里需要注意，先将P3与一个0x0f，将前面的清零，
  然后再将结果与前值左移四位的数相或，或是有1则为1，其他都不变，
  所以前四项保持不变，后四项看是否按下而改变。*/
  P42 = 1; P35 = 0;	// 第3列
  Key_New = (Key_New<<4) | (P3&0x0f);
	P35 = 1; P34 = 0;	// 第4列
  Key_New = (Key_New<<4) | (P3&0x0f);

  switch(~Key_New) //因为每次只按下一个按键，就算你以为同时按下，实际上仍为依次按下。
  {
    case 0x8000: Key_Val = 4; break;	// S4     0111 1111 1111 1111
    case 0x4000: Key_Val = 5; break;	// S5     1011 1111 1111 1111
    case 0x2000: Key_Val = 6; break;	// S6     1101 1111 1111 1111
    case 0x1000: Key_Val = 7; break;	// S7     1110 1111 1111 1111
    case 0x0800: Key_Val = 8; break;	// S8     1111 0111 1111 1111
    case 0x0400: Key_Val = 9; break;	// S9     1111 1011 1111 1111
    case 0x0200: Key_Val = 10; break;	// S10
    case 0x0100: Key_Val = 11; break;	// S11
    case 0x0080: Key_Val = 12; break;	// S12
    case 0x0040: Key_Val = 13; break;	// S13
    case 0x0020: Key_Val = 14; break;	// S14
    case 0x0010: Key_Val = 15; break;	// S15
    case 0x0008: Key_Val = 16; break;	// S16
    case 0x0004: Key_Val = 17; break;	// S17
    case 0x0002: Key_Val = 18; break;	// S18
    case 0x0001: Key_Val = 19; break;	// S19
    default: Key_Val = 0;
  }
  return Key_Val;
}
