大家好!我是小布,今天为大家讲讲简易流水的实现。
?其实流水灯的实现可以说就是控制一颗LED 灯的闪烁的升级版,就是从控制一颗LED变成了多颗LED灯。

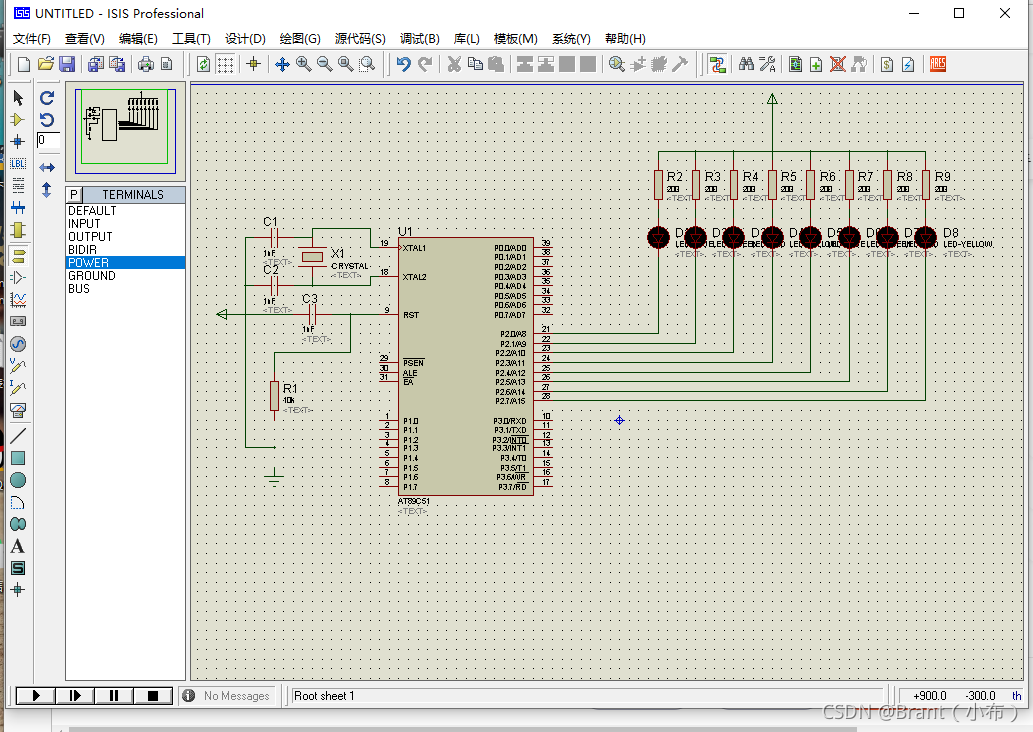

下面是在Protues仿真软件上搭建的仿真电路图:
实现流水灯的方法有很多种,今天小布为大家介绍小布比较常见的三种:
第一种:是通过C语言的左移右移操作符来实现流水功能,例如:P2=0xff;P2=P2>>1;该段代码的效果是把P2中的值0xff右移以为,的到新的值0xfe赋给P2,这样就可以实现第一颗LED灯的点亮。
第二种:是通过调用库中自带的左移函数_crol_右移函数_crol_ 来实现;对于左移右移函数在这里就不具体的做介绍,后期小布专门出一期进行讲解。
第三种:是通过for循环,依次把数组中的数值赋给P2 ,来实现想要达到的流水灯效果,例如下面这段代码:uchar arr[]={0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff}; uint i,j; for(i=0;i<9;i++){ P2=arr[i]; delay(); }这段代码的功能就是通过for循环依次把数组arr中对应的值赋给P2,从而达到了LED流水灯的效果。
好了,废话不多说直接上代码,下面是我对三种实现流水灯方法的演示程序,程序我已经 在Keil5上编译,在protues仿真过,运行结果没有问题。
//简易流水灯的实现
#include<reg51.h>
#include<intrins.h>//循环左移右移头文件
#define uint unsigned int//把unsigned int 新起名为 int
#define uchar unsigned char //把unsigned char 新起名为uchar
void delay(){ //延时函数
uint i,j;
for(i=0;i<1000;i++)
for(j=0;j<50;j++)
;
}
void leftrl()//1.该函数的功能就是;从左往右依次点亮8颗LED灯,然后全部熄灭,在从右往左依次点亮LED 灯
{
uint i,j;
P2=0xff;//把P2^0~P2^7引脚置为高电平
for(i=0;i<8;i++){
P2=P2<<1;//把P2中的数值右移一位在把得到的新值赋给P2
delay();
}
P2=0xff;//熄灭所有LED灯
for(j=0;j<8;j++)
{
P2=P2>>1;//把P2中的值左移一位在赋值给P2
delay();
}
}
void leftlr1(){ //2.该函数的功能是通过左移函数_crol_();和右移函数_ceor_();对P2的位移操作,实现LED灯从左往右,从右往左亮灭的效果
uint i,j;
P2=0xfe;
for(i=0;i<7;i++){
P2=_crol_(P2,1);
delay();
}
for(j=0;j<7;j++){
P2=_cror_(P2,1);
delay();
}
}
void array1(){//3.该函数的功能是通过for循环语句把数组arr[]中的数值赋值给P2,来实现流水灯的效果
uchar arr[]={0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff};
uint i,j;
for(i=0;i<9;i++){//通过循环给P2赋值,实现LED 从右往左依次熄灭
P2=arr[i];
delay();
}
for(j=9;j>0;j--){//通过循环给P2赋值,实现LED 灯从左往右依次点亮
P2=arr[j];
delay();
}
}
void main(){//主函数
while(1){
leftrl();
leftlr1();
array1();
}
}

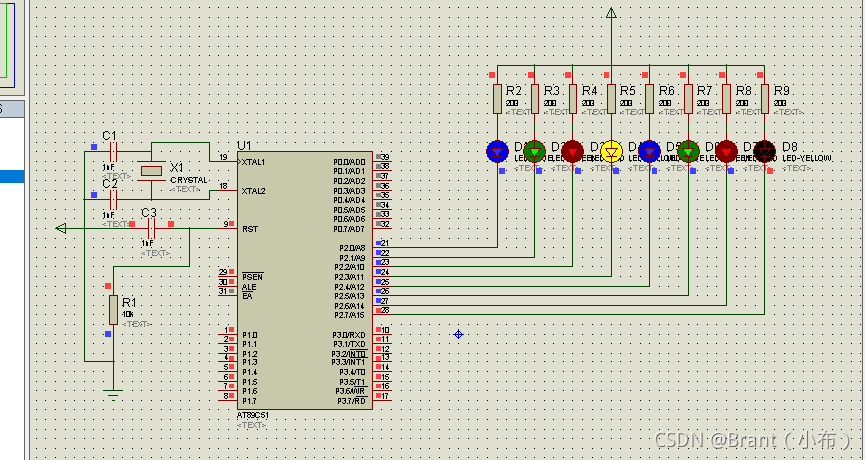

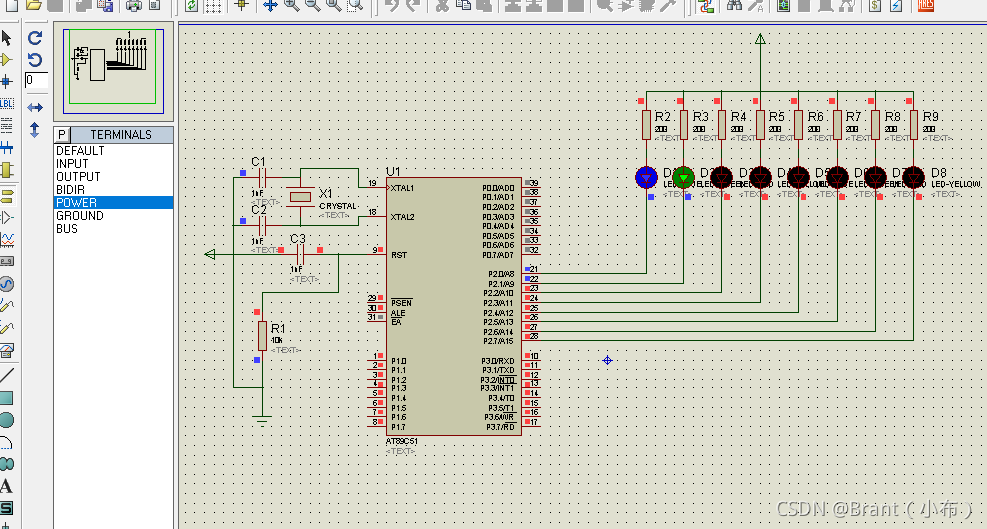

protues仿真结果部分截图附上:
?到了这里,今天的流水灯实现就结束啦,喜欢的小伙伴给个关注呗,后期小布会继续上单片机学习新内容哦!
|
