[嵌入式]STC8H1K08 - GPIO 按键检测

注意：除 P3.0 和 P3.1 外，其余所有 I/O 口上电后的状态均为高阻输入状态，用户在使用 I/O 口之前必须先设置 I/O 模式。

不使用硬件或软件消抖的按键检测

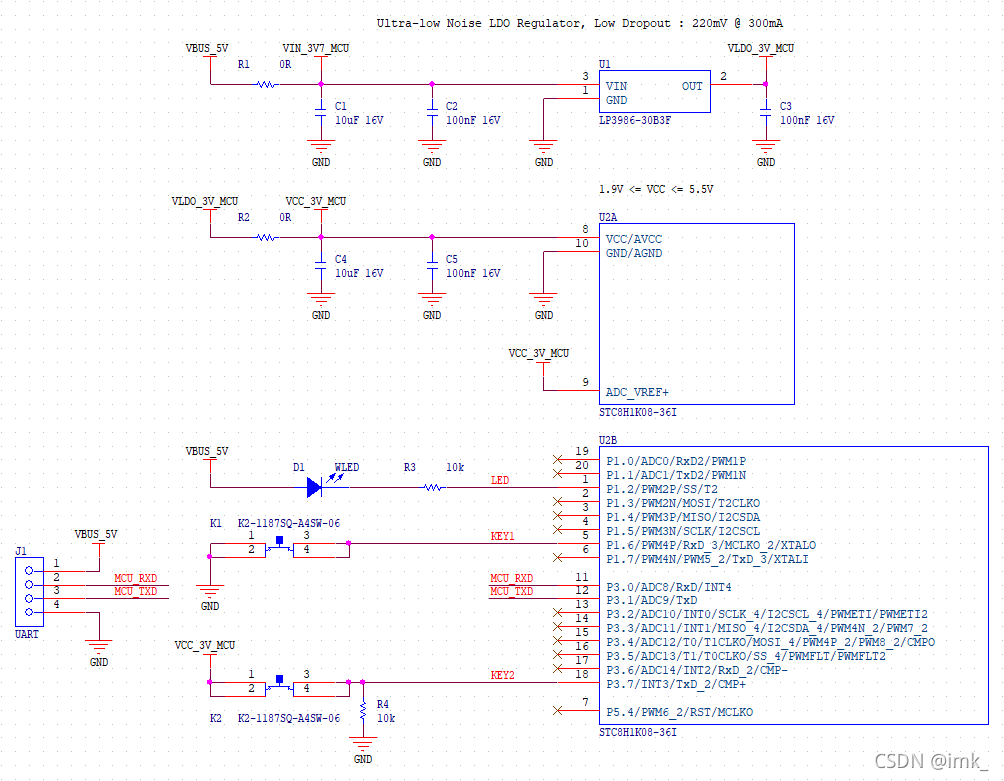

原理图

• 使用 3V 电源为单片机的供电；
• 端口 P1.2 连接发光二极管 D1；当该端口输出高电平时，熄灭发光二极管，反之点亮发光二极管；
• 端口 P1.6 连接轻触按键 K1；当按下按键时，该端口被拉低；
• 端口 P3.7 连接轻触按键 K2；当按下按键时，该端口被拉高。

Keil 工程结构

源文件

新建 stc8h1k08.h 头文件：

#ifndef __STC8H1K08_H
#define __STC8H1K08_H


sfr P1          = 0x90; /* Port 1 Register */
sfr P1M1        = 0x91; /* Port 1 Configuration Register 1 */
sfr P1M0        = 0x92; /* Port 1 Configuration Register 0 */
sfr P3          = 0xB0; /* Port 3 Register */
sfr P3M1        = 0xB1; /* Port 3 Configuration Register 1 */
sfr P3M0        = 0xB2; /* Port 3 Configuration Register 0 */
sfr P_SW2       = 0xBA;

#define P1PU    (*(unsigned char volatile xdata *)0xFE11) /* P1 Pull-up Resistor Control Register */


/** P1M1 Register Bits Definition */
#define P12M1                   (0x04) /* P1.2 Mode Selection Bit 1 */
#define P16M1                   (0x40) /* P1.6 Mode Selection Bit 1 */

/** P1M0 Register Bits Definition */
#define P12M0                   (0x04) /* P1.2 Mode Selection Bit 0 */
#define P16M0                   (0x40) /* P1.6 Mode Selection Bit 0 */


/** P3M1 Register Bit Definition */
#define P37M1                   (0x80) /* P3.7 Mode Selection Bit 1 */

/** P3M0 Register Bit Definition */
#define P37M0                   (0x80) /* P3.7 Mode Selection Bit 0 */

/** P_SW2 Register Bit Definition */
#define P_SW2_EAXFR             (0x80)

/** P1PU Register Bit Definition */
#define P1PU_P16PU              (0x40)


#define setRegisterBit(r, b)    r |= (b)
#define clearRegisterBit(r, b)  r &= ~(b)


#endif

新建 config.h 头文件：

#ifndef __CONFIG_H
#define __CONFIG_H


#include "stc8h1k08.h"


sbit KEY1 = P1^6; /* 轻触按键检测引脚。0：按下。1：松开。*/
sbit KEY2 = P3^7; /* 轻触按键检测引脚。0：松开。1：按下。*/

sbit LED1 = P1^2; /* 发光二极管控制引脚. 0：点亮, 1：熄灭 */


void initialize();


#endif

新建 config.c 文件：

#include "config.h"


void initialize() {
    /**
     * 初始化 GPIO
     */
//    // 将轻触按键（KEY1）检测引脚设为准双向口
//    clearRegisterBit(P1M1, P16M1);
//    clearRegisterBit(P1M0, P16M0);

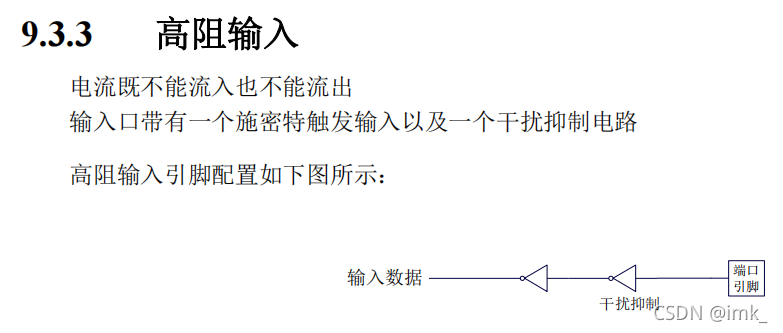

    // 将轻触按键（KEY1）检测引脚设为高阻输入
    setRegisterBit(P1M1, P16M1);
    clearRegisterBit(P1M0, P16M0);

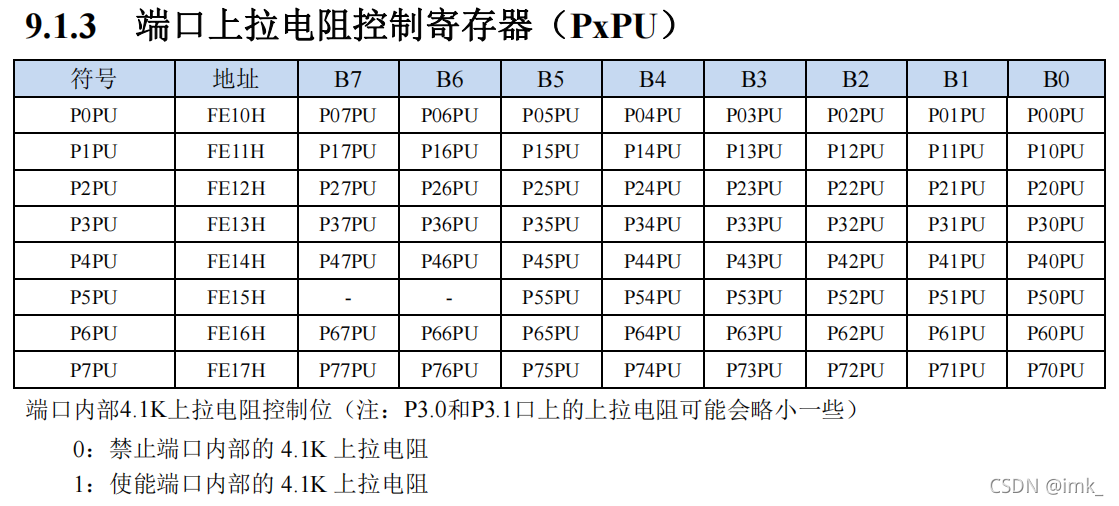

    // 使能轻触按键（KEY1）检测引脚的内部上拉电阻
    setRegisterBit(P_SW2, P_SW2_EAXFR);
    setRegisterBit(P1PU, P1PU_P16PU);
    clearRegisterBit(P_SW2, P_SW2_EAXFR);

    // 将轻触按键（KEY2）检测引脚设为高阻输入
    setRegisterBit(P3M1, P37M1);
    clearRegisterBit(P3M0, P37M0);

    // 将发光二极管（LED1）的控制引脚设为推挽输出
    clearRegisterBit(P1M1, P12M1);
    setRegisterBit(P1M0, P12M0);
}

新建 main.c 文件：

#include "config.h"


void main() {
    initialize();

    while(1) {
        if(KEY1 == 0) { // 按下按键 1，点亮发光二极管
            LED1 = 0;
        }

        if(KEY2 == 1) { // 按下按键 2，熄灭发光二极管
            LED1 = 1;
        }
    }
}

参考

宏晶科技 STC micro - STC8H 系列单片机技术参考手册
