[嵌入式]51单片机秒表

目录

实验目的

实验设备

实验代码

实验结果

实验目的

利用51单片机定时器0的方式1来制作时、分、秒的计时器?

用独立按键k1控制秒表启动和暂停，用k2控制归零

实验设备

普中51-单核-A2（芯片 stc89c52）

keil c51

stc-isp 烧录软件

实验代码

#include<reg52.h>

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;
sbit k1=P3^1; //独立按键控制
sbit k2=P3^0;

unsigned char DisplayData[8];
unsigned char hour,min,sec,se;

unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
void delay(unsigned int z)//延时函数
{
	while(z--);
}

void display()//数码管函数
{
char i;
for(i=0;i<8;i++)
	{
		switch(i)
		{
			case(0):
				LSA=1;LSB=1;LSC=1; break;
			case(1):
				LSA=0;LSB=1;LSC=1; break;
			case(2):
				LSA=1;LSB=0;LSC=1; break;
			case(3):
				LSA=0;LSB=0;LSC=1; break;
			case(4):
				LSA=1;LSB=1;LSC=0; break;
			case(5):
				LSA=0;LSB=1;LSC=0; break;
			case(6):
				LSA=1;LSB=0;LSC=0; break;
			case(7):
				LSA=0;LSB=0;LSC=0; break;
		}
		P0=DisplayData[i];
		delay(100);
		P0=0x00;
	}
}



void Timer0Init()//定时器的初始化
{
	TMOD=0X01;//设置定时器0为工作方式1
	TL0 = 0x00;		//设置定时初值
	TH0 = 0xDC;
	EA=0;//开总中断
	ET0=1;//开定时器0中断
	TR0=1;//启动定时器0
}
//定时器每10毫秒溢出一次se+1

void fuzhi(unsigned char hour,min,sec)//给数码管赋值函数
{
	DisplayData[0]=table[hour/10];
	DisplayData[1]=table[hour%10];
	DisplayData[2]=0x40;
	DisplayData[3]=table[min/10];
	DisplayData[4]=table[min%10];
	DisplayData[5]=0x40;
	DisplayData[6]=table[sec/10];
	DisplayData[7]=table[sec%10];
}


void kaiguan()  //按键控制启动暂停和归零
{
	if(k1==0)//启动与暂停
	{
		delay(100);
		EA=~EA;
	}
	if(k2==0)//归零
	{
		hour=0;
		min=0;
		sec=0;
		se=0;
	}
}

void dingshi() //秒 分 时转化函数
{
	if(se>=100)
	{
		se=0;
		sec++;
		if(sec>=60)
		{
			sec=0;
			min++;
			if(min>=60)
			{
				min=0;
				hour++;
			}
		}
	}
}

void exter0()  interrupt 1  //定时器0的中断
{
	TL0 = 0x00;		//设置定时初值
	TH0 = 0xDC;
	se++;
	dingshi();
}


void main()//主函数
{
	Timer0Init();

	while(1)
	{
		fuzhi(hour,min,sec);
		display();
		kaiguan();

	}
}

实验结果

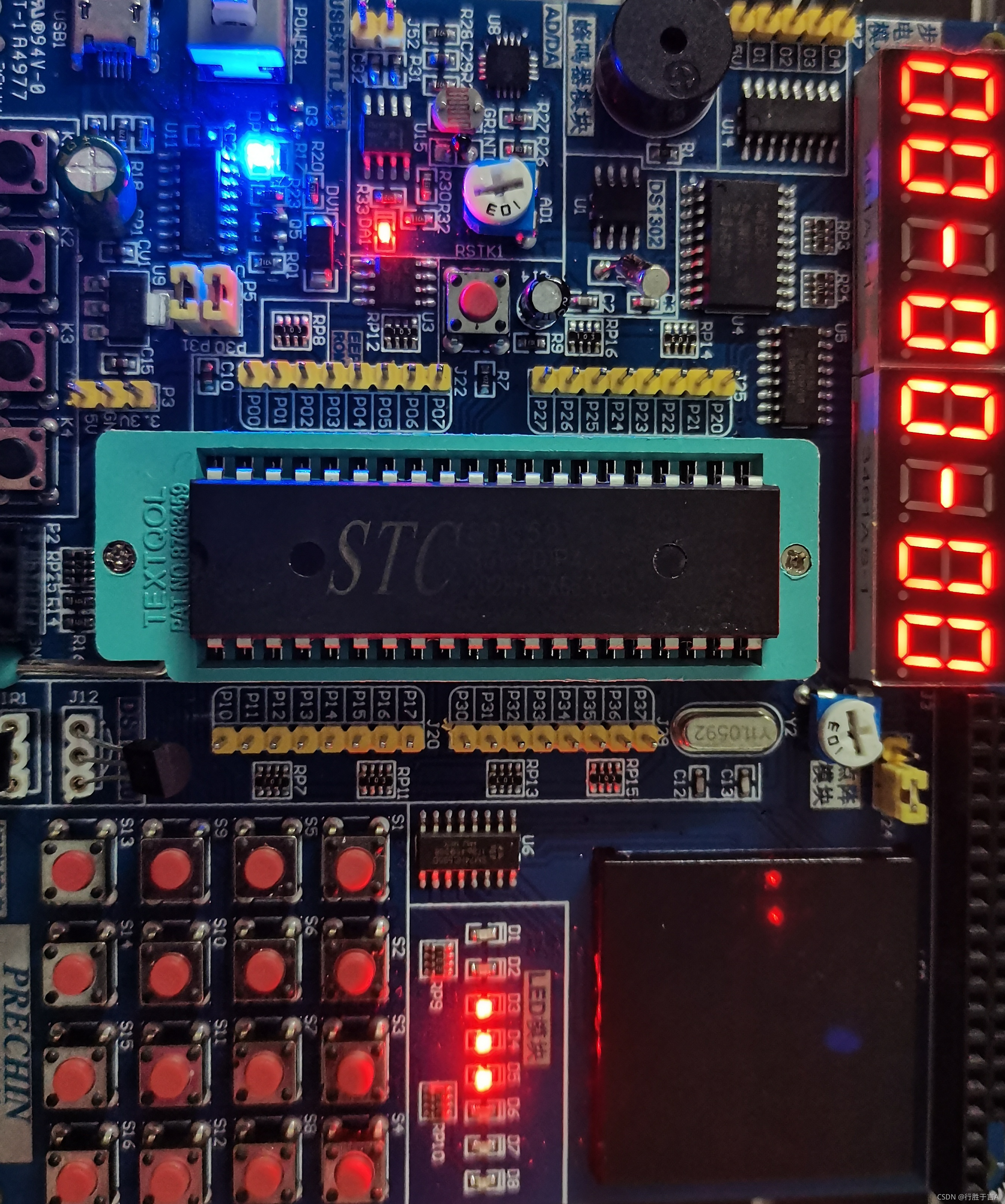

初始状态

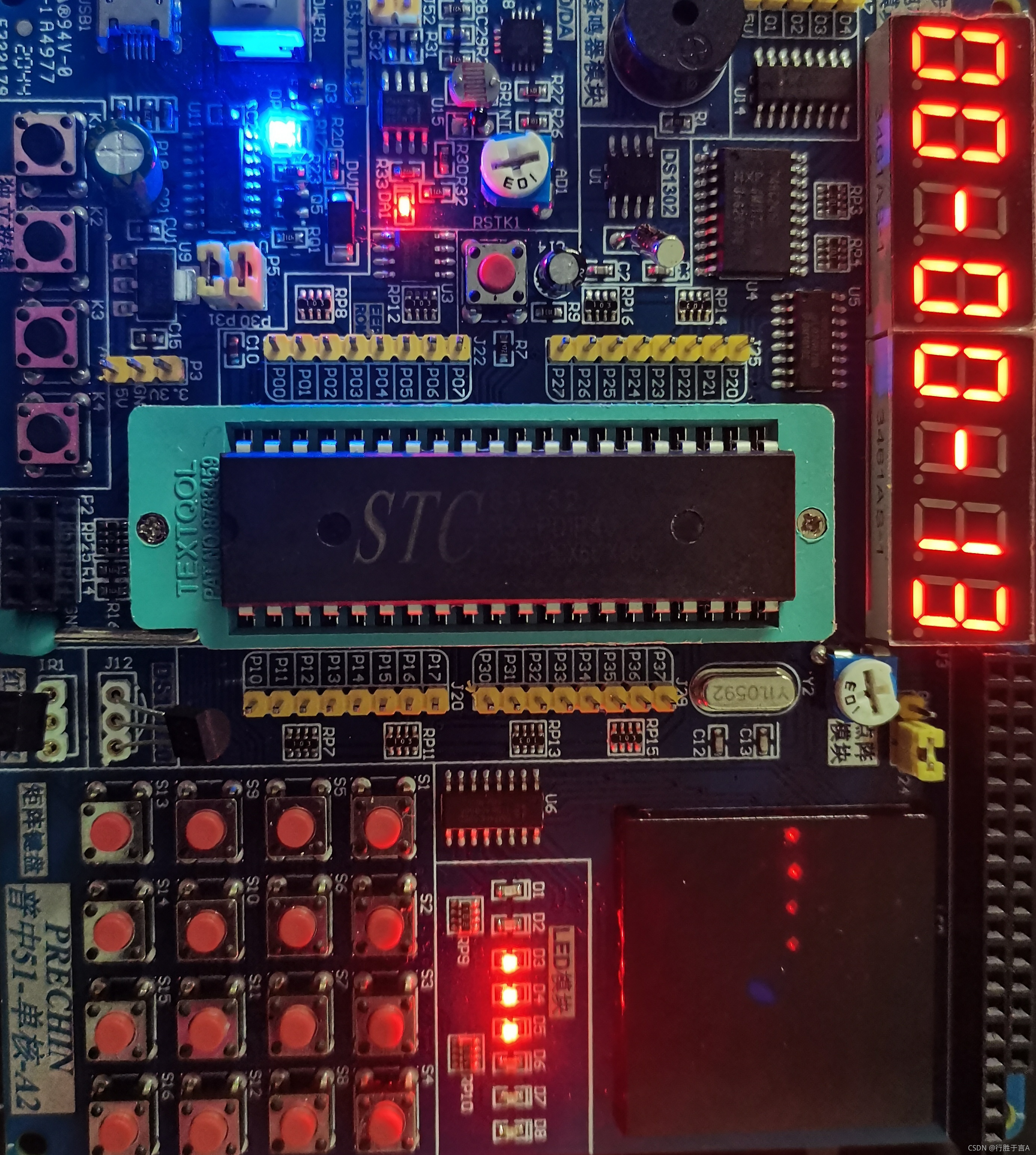

?开始计时
