[嵌入式]DAC转换

使用 DAC模块的通道 1 来输出模拟电压，其详细设置步骤如下:

1.开启 PA 口时钟，设置 PA4 为模拟输入

STM32F103RCT6 的 DAC 通道 1 是接在 PA4 上的，所以，我们先要使能 PORTA 的时钟，然后设置 PA4 为模拟输入（虽然是输入，但是 STM32 内部会连接在 DAC 模拟输出上）。

RCC->APB2ENR |= 1<<2;    //使能PORTA时钟
GPIOA->CRL &= 0XFFF0FFFF;
GPIOA->CRL |= 0X00000000; //PA4 模拟输入

2.使能 DAC1 时钟

同其他外设一样，要想使用，必须先开启相应的时钟。 STM32 的 DAC 模块时钟是由APB1 提供的，所以我们先要在 APB1ENR 寄存器里面设置 DAC 模块的时钟使能。

RCC->APB1ENR |= 1<<29;   //使能 DAC 时钟

3.设置 DAC 的工作模式

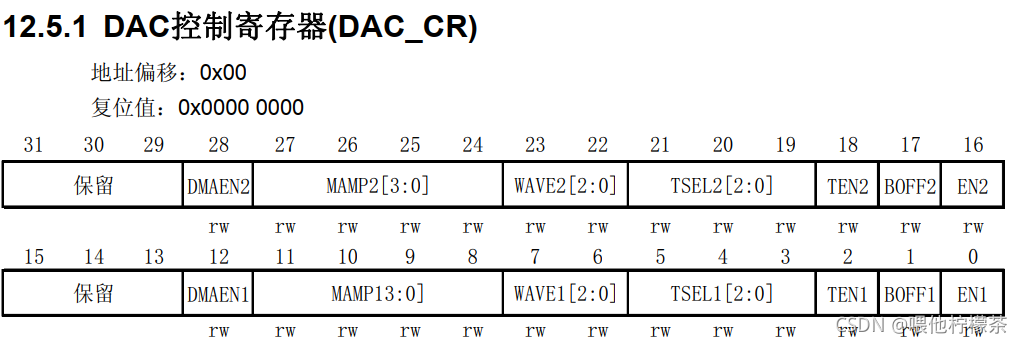

该部分设置全部通过 DAC_CR 设置实现，包括： DAC 通道 1 使能、 DAC 通道 1 输出缓存关闭、不使用触发、不使用波形发生器等设置。

DAC->CR |= 1<<0; //使能 DAC1
DAC->CR |= 1<<1; //DAC1 输出缓存不

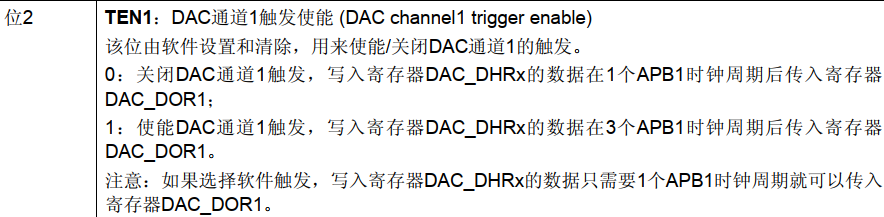

DAC->CR |= 0<<2; //不使用触发功能 TEN1=0使能 BOFF1=1
DAC->CR |= 1<<0; //使能 DAC1
DAC->CR |= 1<<1; //DAC1 输出缓存不使能 BOFF1=1
DAC->CR |= 0<<2; //不使用触发功能 TEN1=0

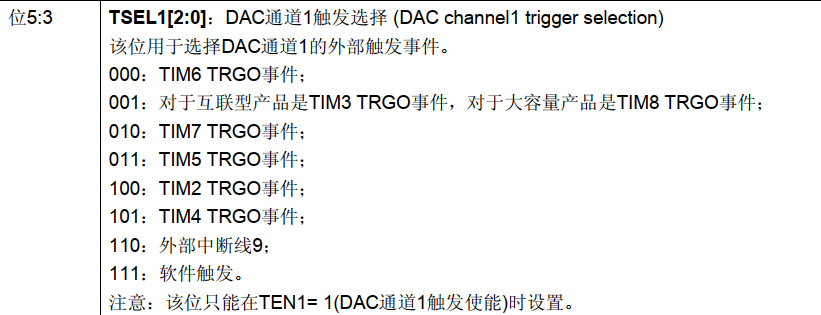

DAC->CR |= 0<<3; //DAC TIM6 TRGO,不过要 TEN1=1 才行
DAC->CR |= 0<<6; //不使用波形发生

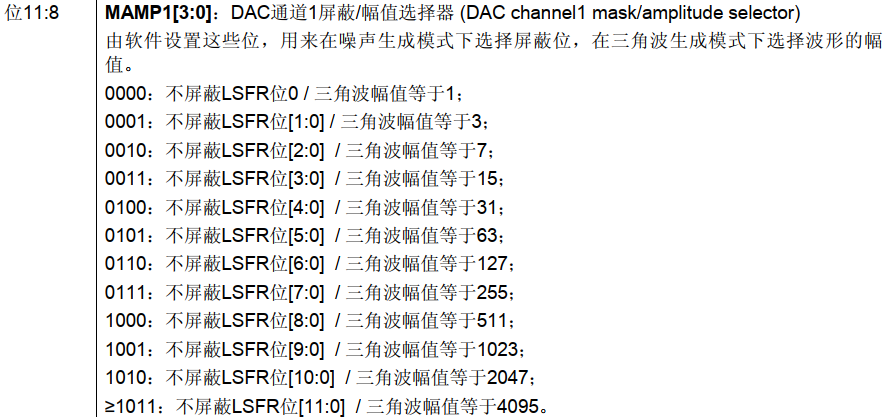

DAC->CR |= 0<<8; //屏蔽、幅值设置
DAC->CR |= 0<<12; //DAC1 DMA 不使能
DAC->DHR12R1 = 0;

4.设置 DAC 的输出值

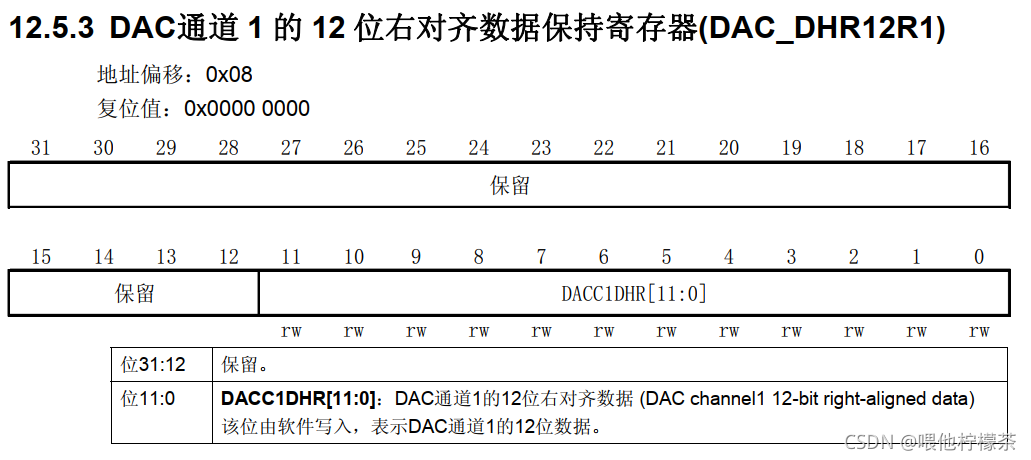

通过前面 3 个步骤的设置， DAC 就可以开始工作了，我们使用 12 位右对齐数据格式，所以我们通过设置 DHR12R1，就可以在 DAC 输出引脚（PA4）得到不同的电压值了

//设置通道 1 输出电压
//vol:0~3300,代表 0~3.3V
void Dac1_Set_Vol(u16 vol){
	float temp = vol;
	temp /= 1000;
	temp = temp*4096/3.3;
	DAC->DHR12R1 = temp;
}
