前言
下面介绍stm32f103c8t6最小系统的搭建，这款芯片也是销量最多的，尽管一个单片机内部集成了很多东西，但是想让它跑起来需要一些辅助器件，例如供电电路、复位电路、外部时钟电路和模式配置。
 ?
?
一、搭建最小系统必须的引脚口?
| 管脚口 | 名称 | 功能 | | 1 | VBAT | 外部不掉电电池正端接口 | | 3 | PC14/OSC32_IN | 外部RTC晶振（32.768kHz） | | 4 | PC15/OSC32_OUT | 外部RTC晶振（32.768kHz） | | 5 | OSC_IN | 外部系统晶振（一般接8MHz） | | 6 | OSC_OUT | 外部系统晶振（一般接8MHz） | | 7 | NRST | 外部复位引脚，低电平复位 | | 23,35,47 | VSS | STM32系统电压负端（0V） | | 24,36,48 | VDD | STM32系统电压正端（3.3V） | | 8 | VSS_A | STM32内置ADC供电负端（0V） 大容量芯片才有 | | 9 | VDD_A | STM32内置ADC供电正端（3.3V） 大容量芯片才有 | | 20 | PB2/BOOT1 | 系统启动配置引脚 | | 44 | BOOT0 | 系统启动配置引脚 | | | |
|

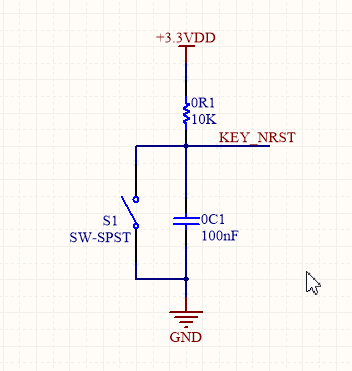

二、复位电路
三、外部晶振电路?
虽然单片机内部集成了晶振，但是单片机内部的晶振不准确，需要外界外部晶振
一、外部低速晶振电路
二、外部高速晶振电路
外部高速晶振电路与外部低速晶振电路一样，只需修改相应引脚就行。
四、系统启动配置
| BOOT0 | BOOT1 | 启动模式 | 说明 | | X | 0 | 主闪存存储器 | 主闪存存储器被选作启动区 | | 0 | 1 | 系统存储器 | 系统存储器被选作启动区 | | 1 | 1 | 内嵌SARM | 内嵌SARM被选作启动区 |
BOOT1和BOOT0电路一样。
?
详细查看stm32数据手册
|
