[嵌入式]NXP Cortex-M系列MCU用户代码有效性验证问题

问题描述

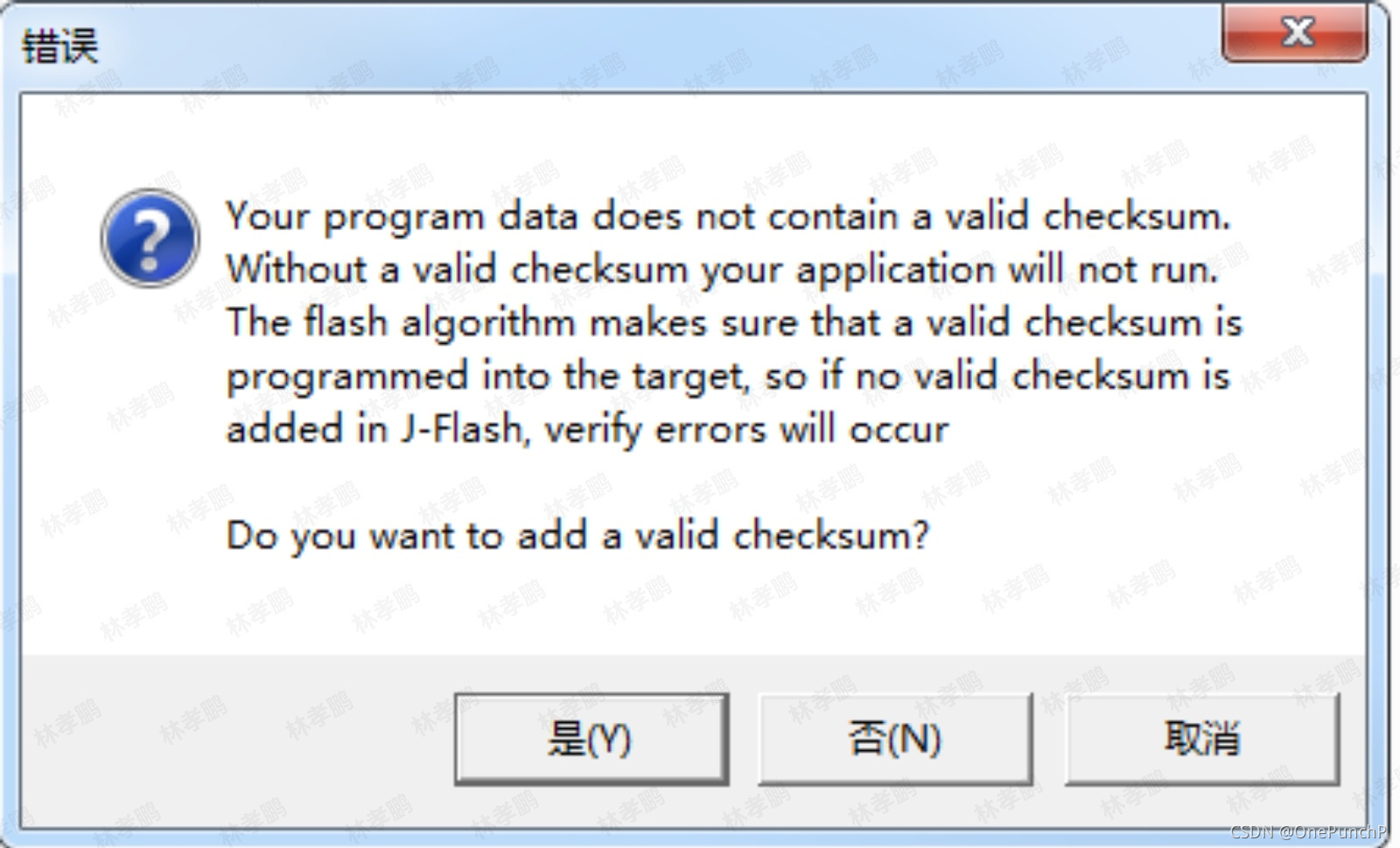

用Jflash烧写LPC程序时提示错误：Your program data does not contain a valid checksum. Without a valid checksum your application will not run.

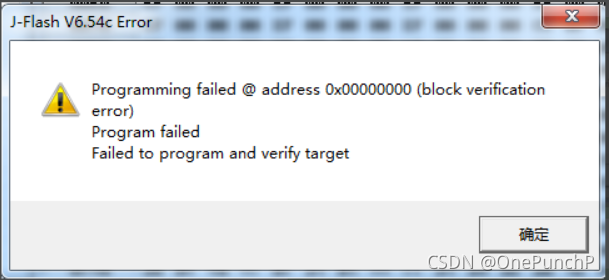

如果选否，不添加校验和，则烧录校验失败。

选择是，则会自动补上校验和。

原因分析

查阅NXP Cortex-M系列MCU用户手册，有这么一段对用户代码有效性验证的描述：

NXP Cortex-M系列MCU的Boot Block在芯片的控制权交给用户程序之前，要先判断用户程序是否有效，否则不运行用户程序。

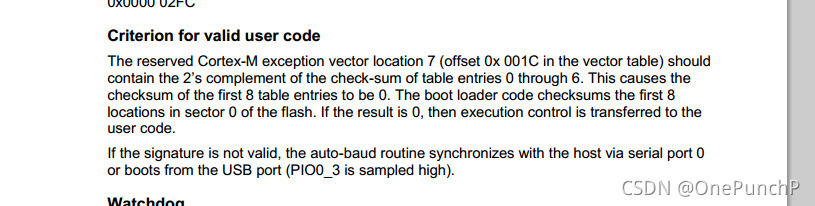

中断向量表中第8个双字节（Dword7，位于0x001C）保存前7个双字节（Dword0-6）之和的二进制补码Checksum，Boot Block判断到Checksum和前7个双字节的和为0是判断用户代码有效，否则无效。

解决方法

Checksum可人为添加，也可通过软件自动添加，比如以上Jflash烧写时弹框提醒后点击“是”自动添加。
使用Keil编译程序时可通过调用用户命令添加，操作方法为：

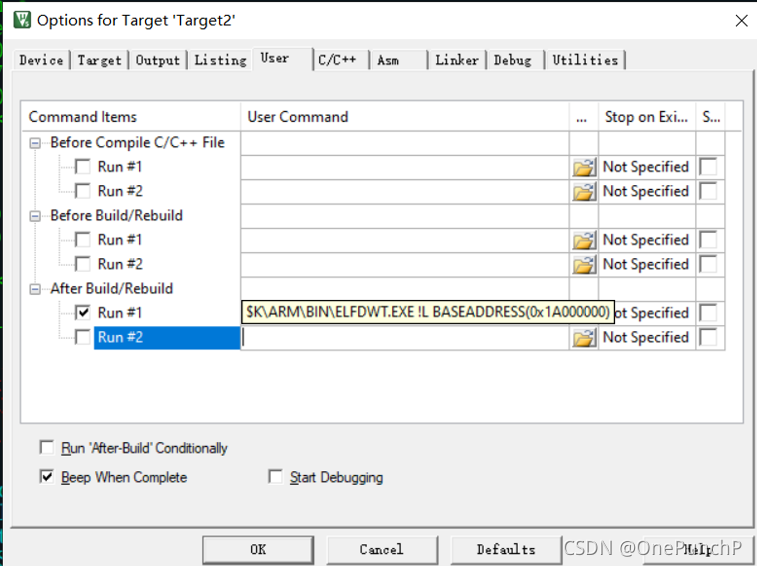

在After Build/Rebulid Run#1添加命令
$K\ARM\BIN\ELFDWT.EXE !L BASEADDRESS(0x1A000000)

注意事项

1. 建议引用相对路径
   程序地址从0开始时，无需BASEADDRESS(0x1A000000)，即
   $K\ARM\BIN\ELFDWT.EXE !L
   不推荐用一些教程使用的
   $K\ARM\BIN\ELFDWT.EXE #L
   因为!L引用的是.axf文件的相对路径，而#L引用的是.axf文件的绝对路径

2. 绝对路径名称不能有空格
   当引用绝对路径时，允许路径名称中有中文，但不允许有空格，否则用户命令执行会报错

延伸阅读

1. 校验和计算方法

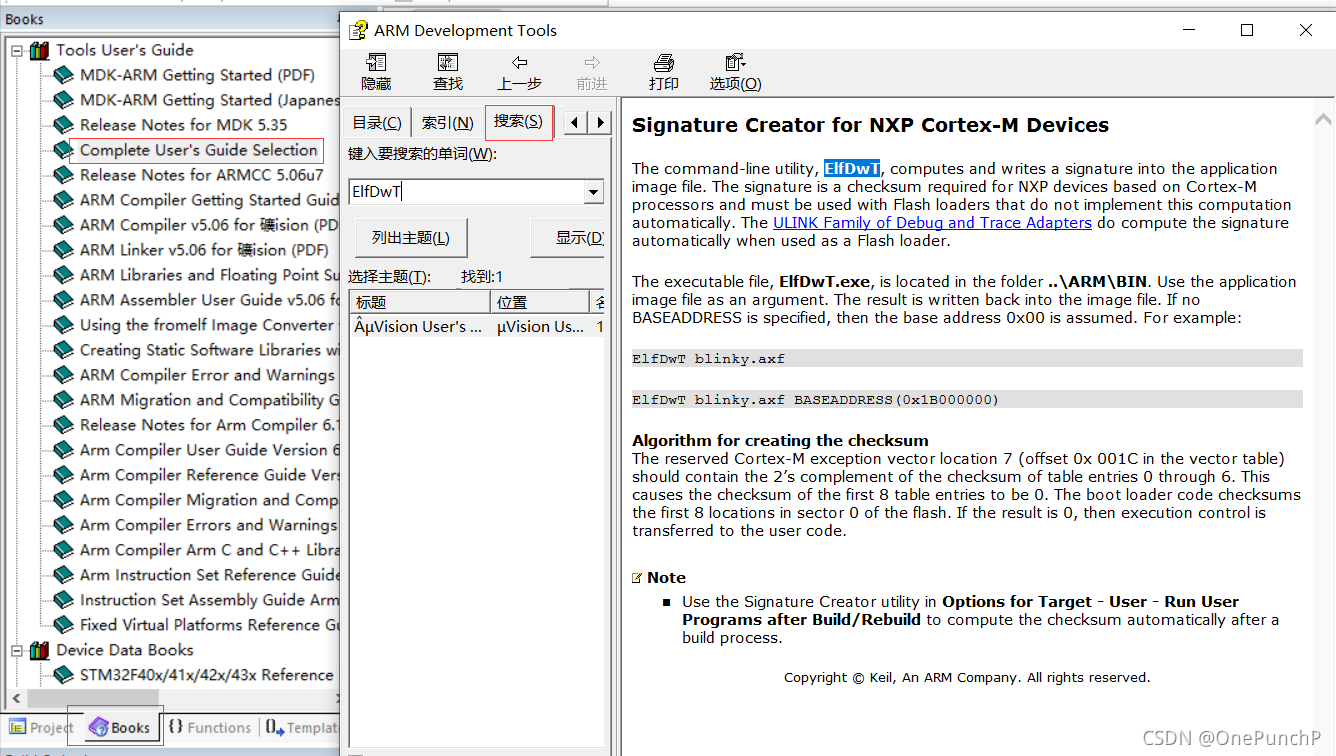

2. ELFDWT.EXE用法
   详见Keil里的Books->Complete User’s Guide Selection

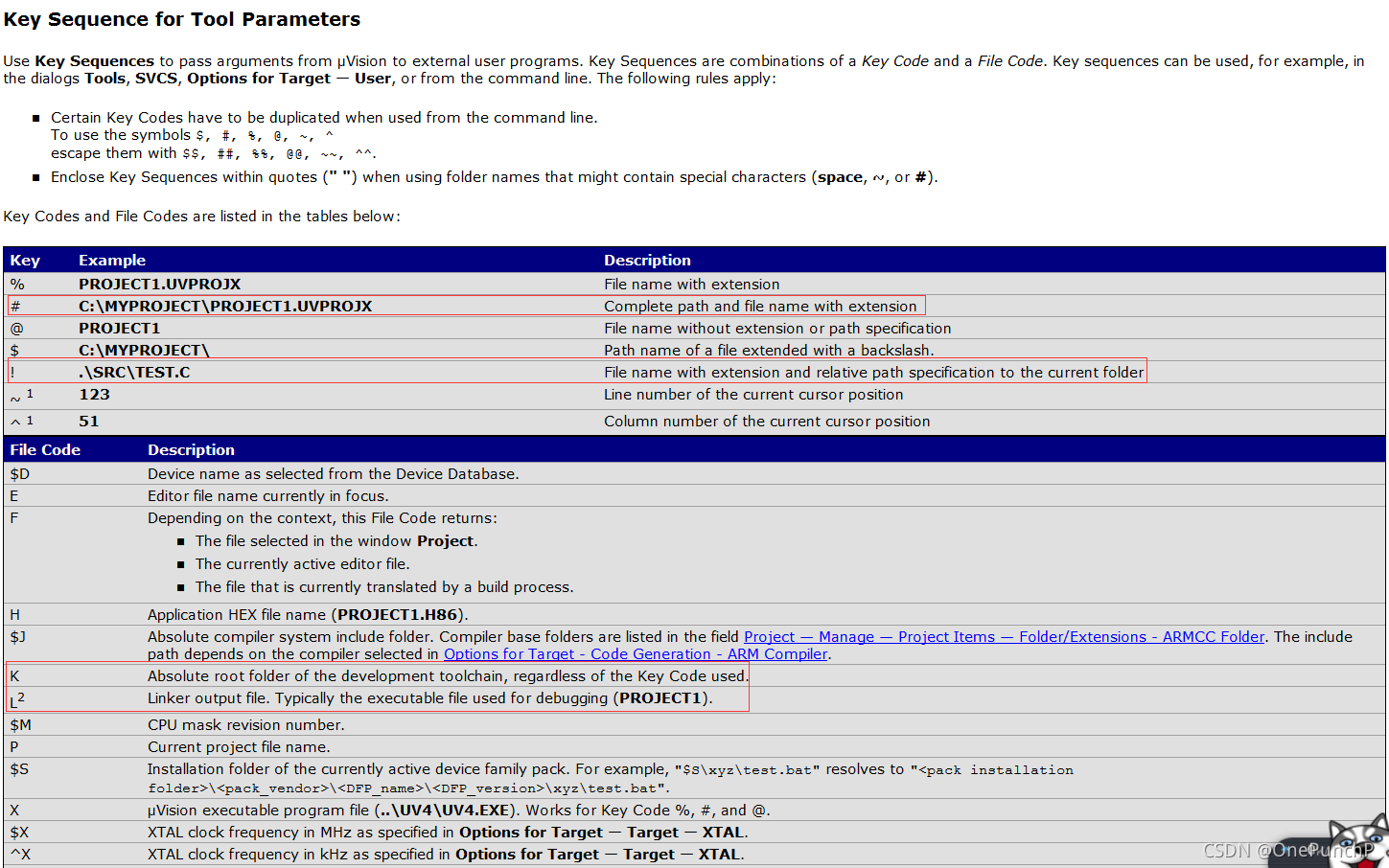

3. 命令行中的特殊符号定义
   详见Keil里的Books->Complete User’s Guide Selection
