11.DAVE APP实例与配置数据结构
APP实例概念
依然以一张简单的图开始。

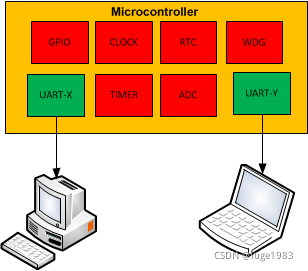

图1：简单的应用
在图1的应用中，MCU的UART通道X和Y分别连接两台PC。
MCU周期性的向2台PC发数据。用到的APP是UART。
但是有一个问题！ UART APP只有1个发送通道，但是在这个应用中需要配置2个！
救场的是APP实例的概念。在面向对象语言例如C++中，一个类可以定义多个对象。对于定义好的对象，只为类数据分配内存，而类方法只定义1次。
DAVE APP使用相同的概念。APP好比类。在工程中，一个APP可以有多个实例。APP的每个实例好比对象。你可以使用APP GUI配置每个实例。
在生成代码时，实际上是在为实例生成配置数据结构。
有了这个背景知识，你可以通过建立UART APP的2个实例来完成这个应用。

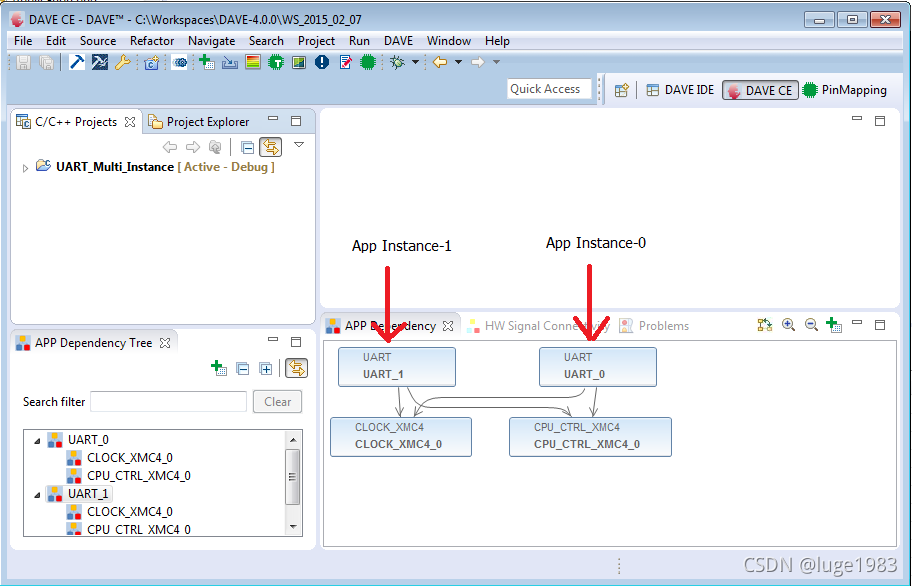

图2：UART APP的多个实例
工程中可以包含的APP实例数量受限于硬件。如果你使用的MCU只有最多6个UART通道，在工程中只能包括最多6个UART实例。
假设MCU有最多6个UART通道和5个IO引脚（没错，就5个），每个UART APP需要1个UART通道和2个IO引脚（一发一收），DAVE只允许向工程中添加2个实例，不允许添加更多的了。
APP实例配置

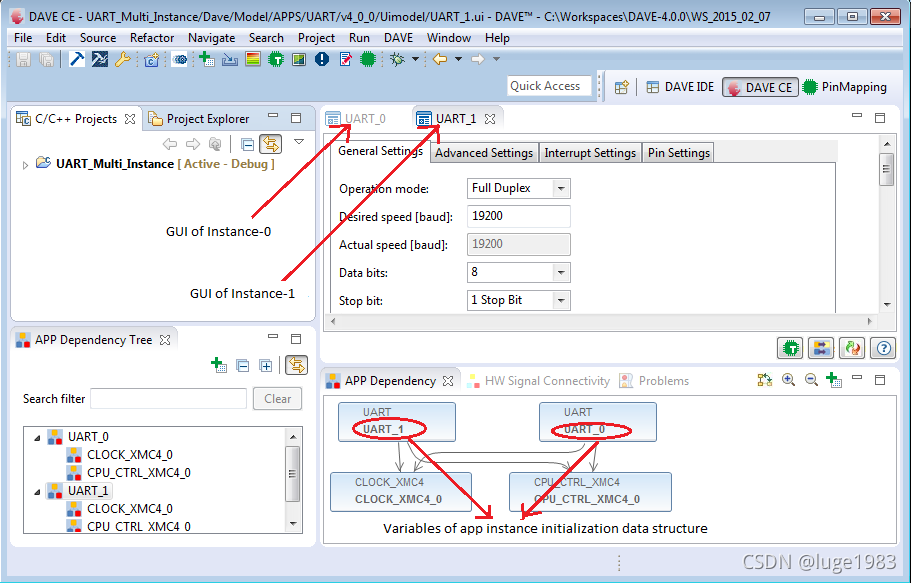

图3：每个实例的配置GUI
在各个APP实例上双击，即弹出其配置GUI。它们可以配置不同的参数。完成配置后，生成代码。

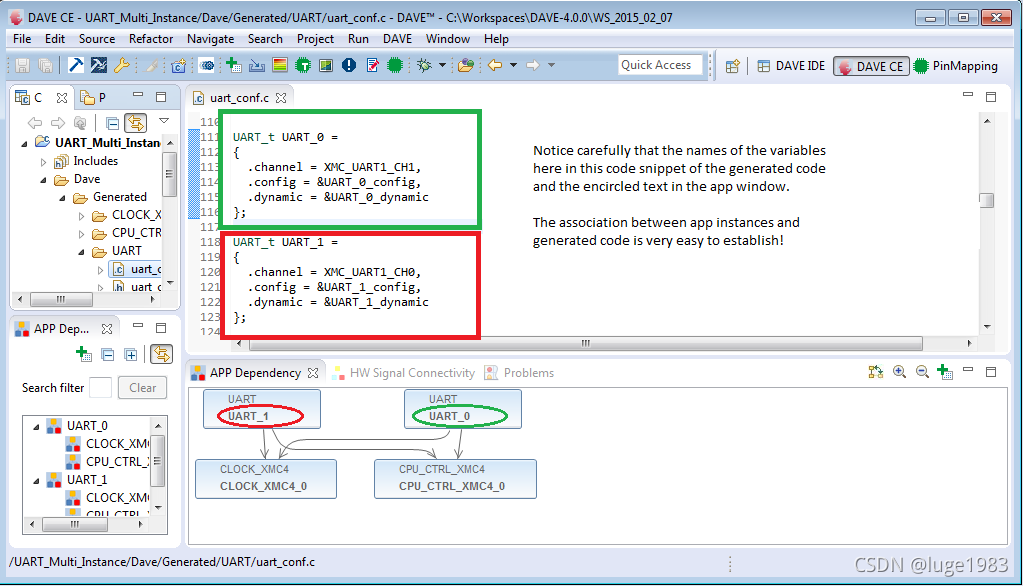

图4：APP句柄
上图展示了为每个实例生成代码中的配置数据结构，在DAVE中这些数据结构称为APP句柄。
注意这些句柄所在文件的名字：uart_conf.c
APP句柄概念
一个典型的APP句柄包括：
- 指向所消耗硬件资源的指针
- 所消耗APP的句柄
- 基于GUI的配置信息
友情提醒：生成的只是配置数据结构，APP库是静态的。
私有标签
到目前为止我们完成的都是玩具应用。实际应用中，复杂的应用会包括多个APP及其多个实例。我们常由于其数量繁多而深受其害。比如，我们常常忘记APP句柄GPIO_18表示什么意思。
为了解决这个问题，DAVE允许你自定义句柄。
在一个实例上点右键，选择Change Instance Label，键入自己定义的APP句柄名称。

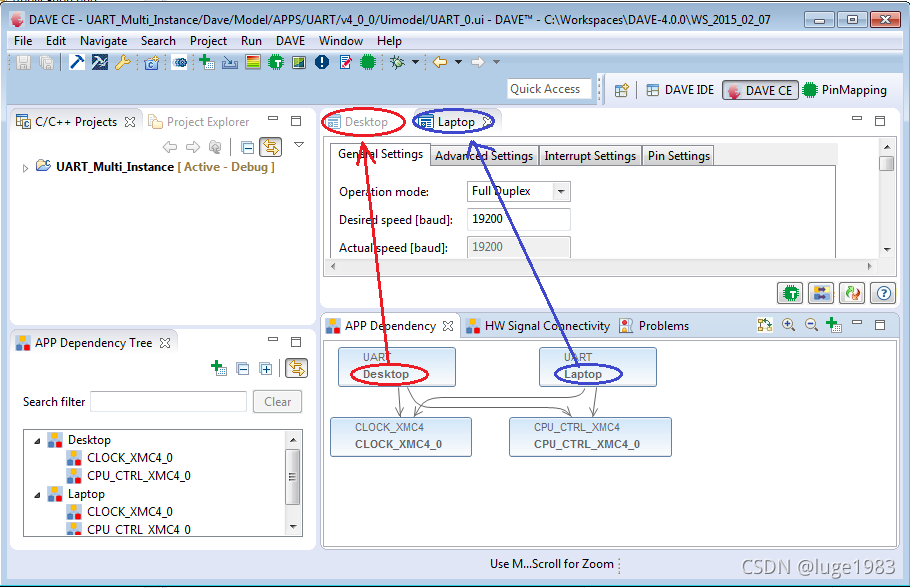

图5：用户标签
单例APP
有的APP只能定义单个实例，因为硬件上有这个约束。比如SYSTICK定时器。
可共享的APP
有时，硬件资源被共享，因此围绕这些资源建立的APP也是可共享的。
例1
时钟配置由CLOCK APP专门处理。对每个需要时钟配置的APP而言，有2个选择：其一是占用硬件时钟资源，但这样的话其他APP在设置时钟时会被拒绝。
这时就用得着共享APP了，所有需要配置外设时钟的APP都消耗一个共享CLOCK APP。
例2

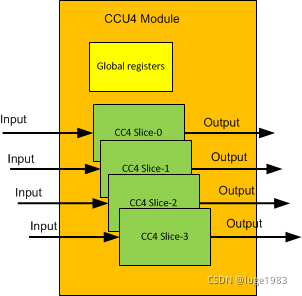

下面是一个CCU4模块。
图6：CCU4模块
此模块有4个独立的定时器片，每个定时器片拥有专用的寄存器。除了这4个定时器片之外，还有一些寄存器控制此模块的全局特性。

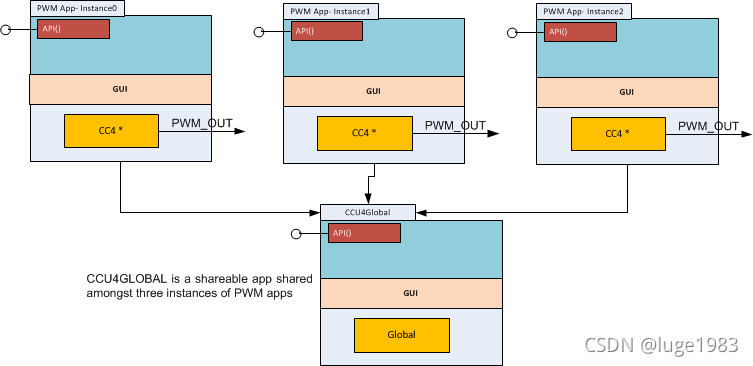

一个PWM APP消耗一个定时器片，PWM的GUI可配置该定时器片产生PWM信号。然而，它还要求配置CCU4模块的全局特性。理论上，最多允许添加4个PWM APP实例，并且这4个实例都要配置CCU4模块的 全局特性。此时共享的CCU4全局APP就派上了用场。
图7：CCU4模块
