预备知识

1.关于ARM架构

ARM架构，过去称作高级精简指令集机器（英语：Advanced RISC Machine，更早称作Acorn精简指令集机器，AcornRISC Machine），是一个精简指令集（RISC）处理器架构家族，其广泛地使用在许多嵌入式系统设计。由于节能的特点，其在其他领域上也有很多作为。ARM处理器非常适用于移动通信领域，匹配其主要设计目标为低成本、高性能、低耗电的特性。另一方面，超级计算机消耗大量电能，ARM同样被视作更高效的选择。安谋控股开发此架构并授权其他公司使用，以供他们实现ARM的某一个架构，开发自主的系统单片机和系统模块（system-on-module，SoC）。

2.关于汇编语言

汇编语言（英语：assembly language）是一种用于电子计算机、微处理器、微控制器，或其他可编程器件的低级语言。在不同的设备中，汇编语言对应着不同的机器语言指令集。一种汇编语言专用于某种计算机系统结构，而不像许多高级语言，可以在不同系统平台之间移植。

3.树莓派安装参考

link

实验目的

通过该实验了解ARM汇编基础语法，这是我们学习ARM下的漏洞利用程序编写的基础。

实验环境

服务器：Ubuntu IP地址：随机分配
测试文件请在实验机内下载使用：http://tools.hetianlab.com/tools/T052.zip
启动树莓派命令：

$ qemu-system-arm -kernel ~/qemu_vms/qemu-rpi-kernel/kernel-qemu-4.4.34-jessie -cpu arm1176 -m 256 -M versatilepb -serial stdio -append "root=/dev/sda2 rootfstype=ext4 rw" -hda ~/qemu_vms/rasbian.img -redir tcp:5022::22 -no-reboot

SSH连接树莓派：

$ ssh pi@127.0.0.1 -p 5022

pi账户密码raspberry。

实验步骤一

任务描述：学习条件指令。
当特定条件满足时，借助条件指令，通过跳转（分支）或执行某些特定指令来控制程序的流动方向。相关条件被描述为CPSR寄存器中的特定位的状态，这些位根据指令计算后的结果实时改变。比如，如果我们比较两个数并且他们相等，就将零标志位置位（Z=1），因为在系统底层发生了a-b=0。在这个例子里两个数是相等的，但如果第一个数字比第二个大，会得出大于结论。而相反的情况下得出小于结论。当然还有很多其他的条件，比如小于等于（LE），大于等于（GE）等等。
下表列出了可能的条件指令，他们的含义以及被检测的状态标志位：

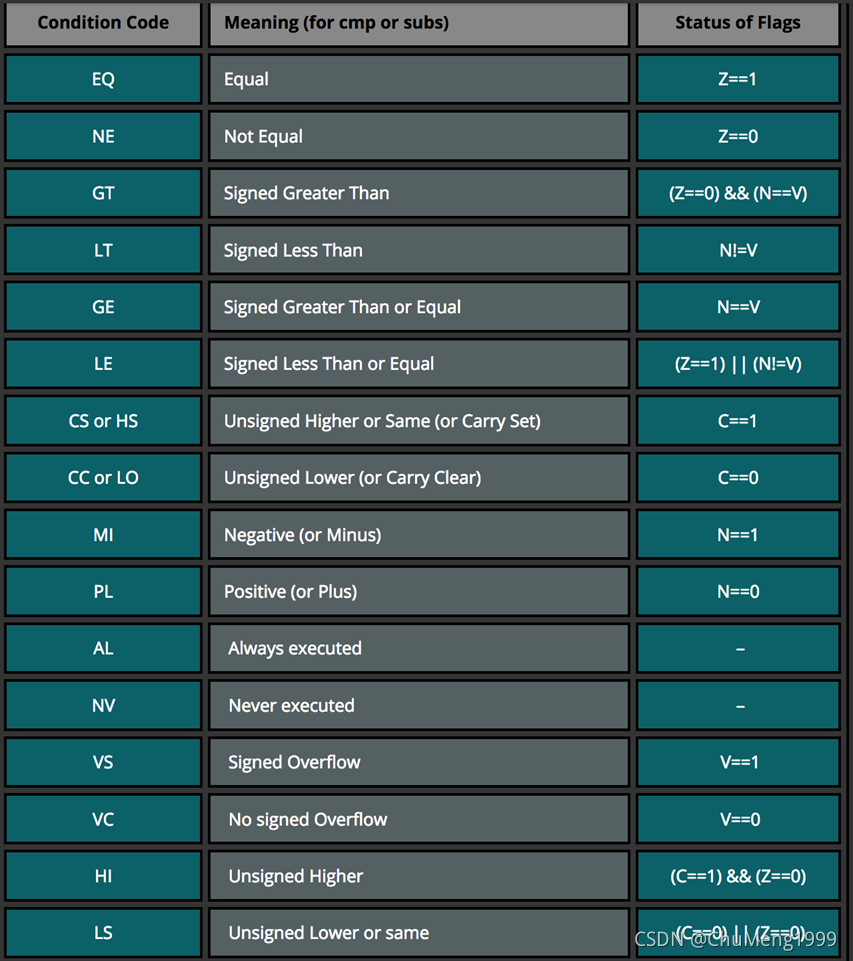

在这里插入图片描述
结合上表，我们看段demo：

.global main
main:
mov     r0, #2      /* setting up initial variable */
cmp     r0, #3      /*  R0与数字3比较，2小于3，所以N位置1*/
addlt   r0, r0, #1  /*   如果R0比3小就将R0自增1*/
cmp     r0, #3      /*  再次比较r0和3，此时2+1=3，所以Z标志位置1，N置0 */
addlt   r0, r0, #1  /*  如果r0小于3给r0自增1*/
bx      lr

结合注释，就很好理解了。
代码中，第一个CMP比较指令执行后触发了N标志位的置位（2-3=-1），这表明r0的值比数字3要小。随后，由于条件满足，所以执行了addlt指令。再次比较r0和3，此时2+1=3，所以Z标志位置1，N置0，此时条件不成立，结果就是第二个addlt没有执行，r0也没改变，程序退出并返回结果3。
接下来我们看看Thumb模式下的条件执行：
注意，只有在特定版本中（Thumb-2）才能执行条件执行指令。
语法结构：IT{x{y{z}}}cond（注：xyz指IT后最多再跟三个大写字母，大写字母可以是T，可以是E，T就是then，E就是else）。
cond规定了执行IT语句块里的第一条指令需要满足的条件。
x规定了执行的IT语句块中第二条指令需要满足的条件。
y规定了执行IT语句块里的第三条指令需要满足的条件。
z规定了执行IT语句块里的第四条指令需要满足的条件。
IT指令集的结构是：“IF-Then-(Else)”，它的语法结构由两个字母构成：
IT代表If-Then（下一条指令是条件指令）。
ITT代表If-Then-Then（接下来的两条指令是条件指令）。
ITE代表If-Then-Else（接下来的两条指令是条件指令）。
ITTE代表If-Then-Then-Else（接下来的三条指令是条件指令）。
ITTEE代表If-Then-Then-Else-Else（接下来的四条指令是条件指令）。
IT语句块内的每个指令必须指定一个条件后缀，该条件后缀要么相同要么在逻辑上相反。这意味着，如果使用了ITE，第一和第二指令（If-Then）必须具有相同的条件后缀，而第三条指令（else语句）必须和前面两条语句逻辑相反。
下面是ARM参考是手册下的部分指令，已经给出的中文注释：

ITTE   NE           ;  接下来的三条指令是条件指令
ANDNE  R0, R0, R1   ;  ANDNE不更新条件标志位
ADDSNE R2, R2, #1   ;  ANDNE更新条件标志位
MOVEQ  R2, R3       ;  条件赋值指令
ITE    GT           ;  下面两条指令是条件指令
ADDGT  R1, R0, #55  ;  如果GT为1执行条件的相加指令
ADDLE  R1, R0, #48  ;  如果GT为0执行的条件相加指令
ITTEE  EQ           ;  下面四条指令是条件指令
MOVEQ  R0, R1       ;  条件赋值指令
ADDEQ  R2, R2, #10  ;  条件相加指令
ANDNE  R3, R3, #1   ;  条件与指令
BNE.W  dloop        ;  条件分支指令只能用于IT语句块的结尾

一个典型的错误例子是这样子的：

IT     NE           ;  下面一条不是条件执行指令
ADD    R0, R0, R1   ;  语法错误：IT语句块中没有使用条件执行指令

以下总结了条件指令和逻辑相反的指令：

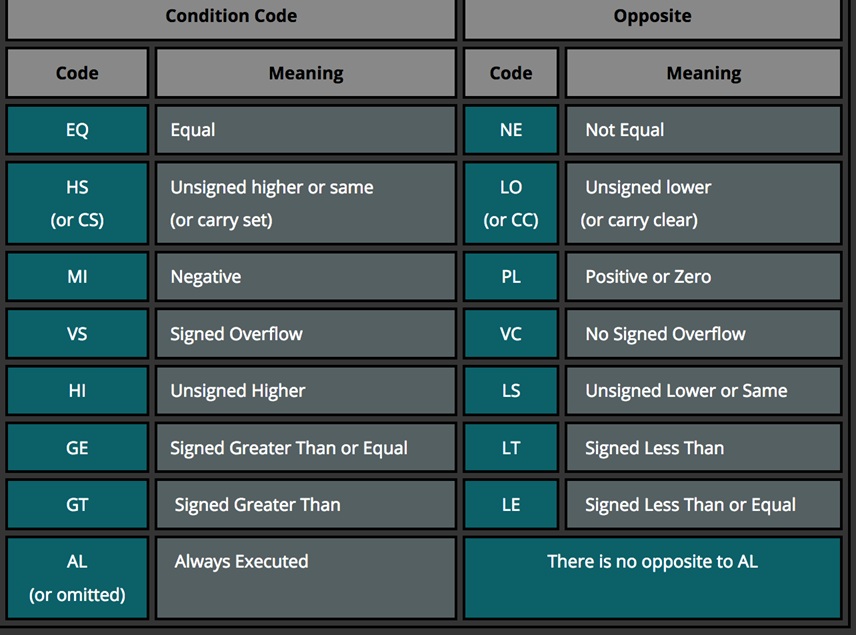

在这里插入图片描述

实验步骤二

任务描述：了解这些基础之后，我们看一下一个实例。
代码在如下，在test7.s：

.syntax unified     @ this is important!这句话很关键
.text
.global _start
_start:
.code 32
add r3, pc, #1      @ increase value of PC by 1 and add it to R3
bx r3               @ branch + exchange to the address in R3 -> switch to Thumb state because LSB = 1
.code 16            @ Thumb state
cmp r0, #10
ite eq              @ if R0 is equal 10...
addeq r1, #2        @ ... then R1 = R1 + 2
addne r1, #3        @ ... else R1 = R1 + 3
bkpt

.code32
这段示例代码以ARM状态开始。第一条指令将PC里的地址值加1后传送给r3，接着跳转到分支地址R3。这样做会导致切换到Thumb状态，因为LSB（最低有效位）是1，因此不是4个字节。使用bx指令（分支+切换）达成这个目标，分支指令执行完成后，T（Thumb）标志位被置位，我们现在处于Thumb模式。
.code16
Thumb模式下首先用R0和立即数10比较。这会将N标志位置位（0-10=-10）。接着我们使用了一个 If-Then-Else语句块。这个块会跳过ADDEQ因为Z（零）标志位没有被置位，由于结果等于10，是NE的（not equal不等于0的），接着会执行ADDNE指令。
这里在Gdb中单步步过这段指令会把结果搞乱，因为在ITE语句块中两条语句都执行了。所以我们不设置断点运行代码，并且单步步过每条指令会产生正确的结果：R1=3。
编译链接：
在这里插入图片描述
使用gdb调试：

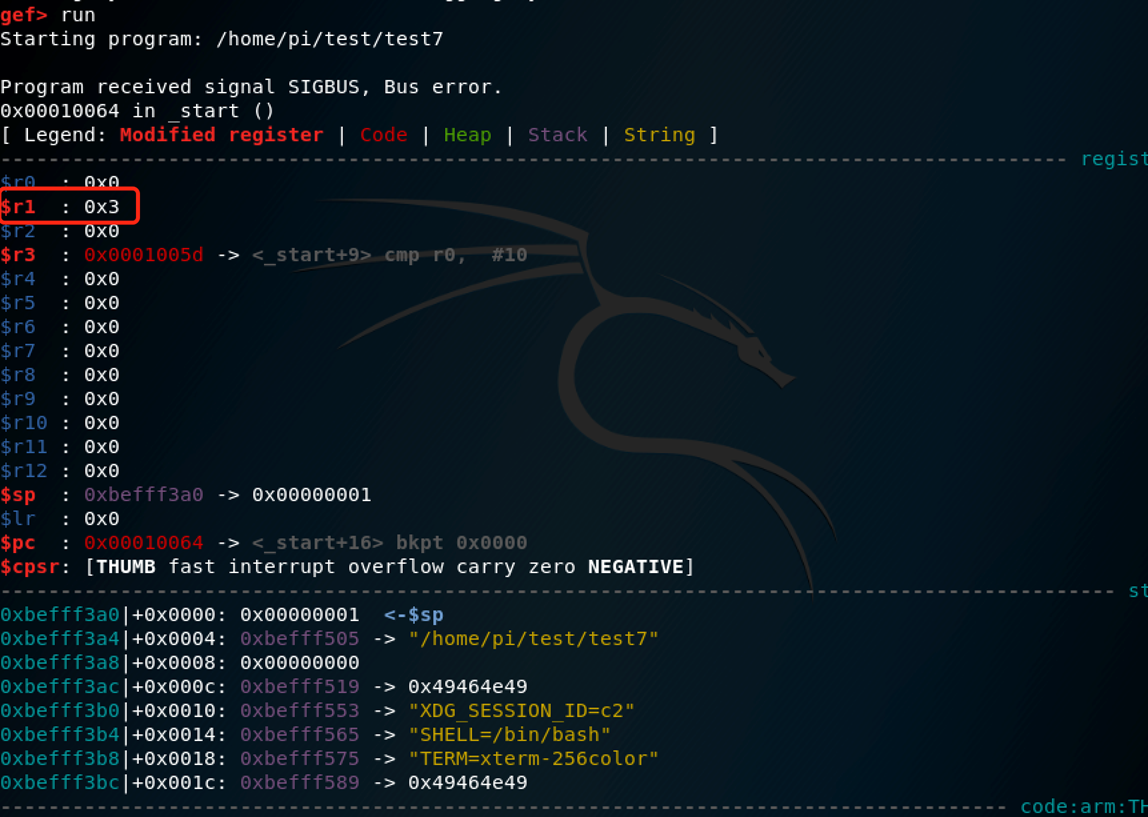

直接run查看寄存器r1的值，确实为3：

实验步骤三

任务描述：学习分支指令。
分支指令（也叫做跳转）允许我们跳转到另一个代码段运行。当我们需要跳过（或者重复）执行代码段或者跳向特定功能的函数时就显得尤为有用。这方面最好的范例就是IFs和循环。我们先看看IF是什么情况。
示例代码如下：

.global main
main:
mov     r1, #2     /* setting up initial variable a */
mov     r2, #3     /* setting up initial variable b */
cmp     r1, r2     /* comparing variables to determine which is bigger */
blt     r1_lower   /* jump to r1_lower in case r2 is bigger(N==1) */
mov     r0, r1     /* if branching/jumping did not occur, r1is bigger (or the same) so store r1 into r0 */
b       end        /* proceed to the end */
r1_lower:
mov r0, r2         /* We ended uphere because r1 was smaller than r2, so move r2 into r0 */
b end              /* proceed tothe end */
end:
bx lr              /* THE END */

这个逻辑用c语言伪代码表示出来就是：

int main() {
    int max = 0;
    int a = 2;
    int b = 3;
    if(a < b) {
        max = b;
    }
    else {
        max = a;
    }
    return max;
}

在test8.s：
在这里插入图片描述
编译链接后使用gdb调试。
在main下断点，然后run：

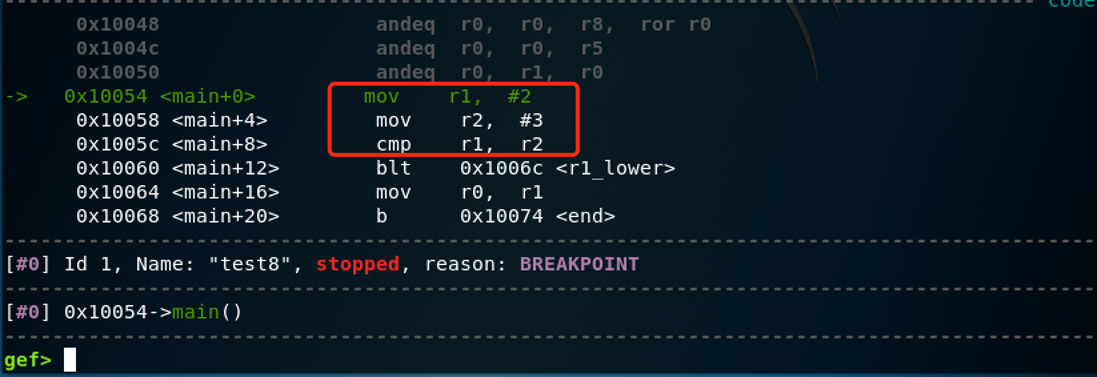

可以看到接下来要执行的两条语句分别是给r1，r2赋值：

第三条是进行比较r1，r2的大小。
我们使用nexti 2直接来到赋值之后的情况。

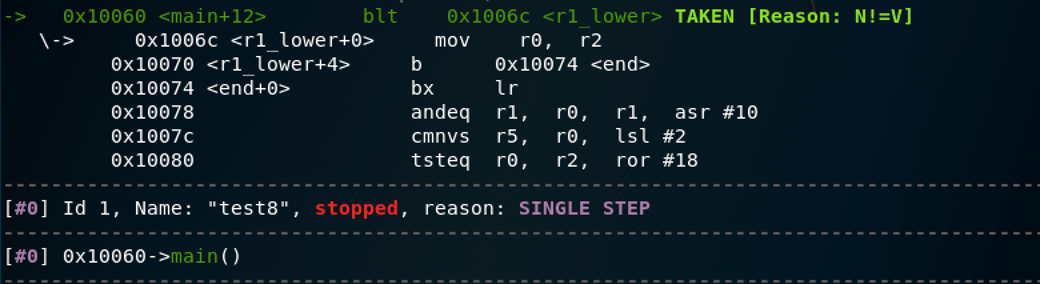

可以看到此时出现了分支：
在这里插入图片描述
分别是r1大于r2，和r1小于r2的情况，会把大的那个寄存器的值赋给r0。
继续nexti：

可以看到现在判断出来r2比较大，所以下一条指令会把r2的值赋给r0。

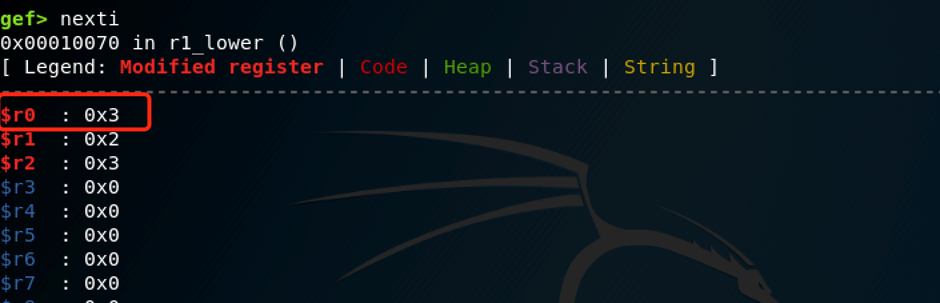

nexti后此时查看r0的值，确实和r2的值一样，为0x3。
在这里插入图片描述
我们再来看一个例子。
代码如下：

.global main
main:
mov    r0, #0     /* setting up initial variable a */
loop:
cmp    r0, #4     /* checking if a==4 */
beq    end        /* proceeding to the end if a==4*/
add    r0, r0, #1 /* increasing a by 1 if the jump to the end did not occur */
bloop             /*repeating the loop */
end:
bxlr              /* THE END */

代码逻辑用c伪代码表示出来为：

int main() {
    int a = 0;
    while(a < 4) {
        a= a+1;
    }
    return a;
}

代码在test9.s。

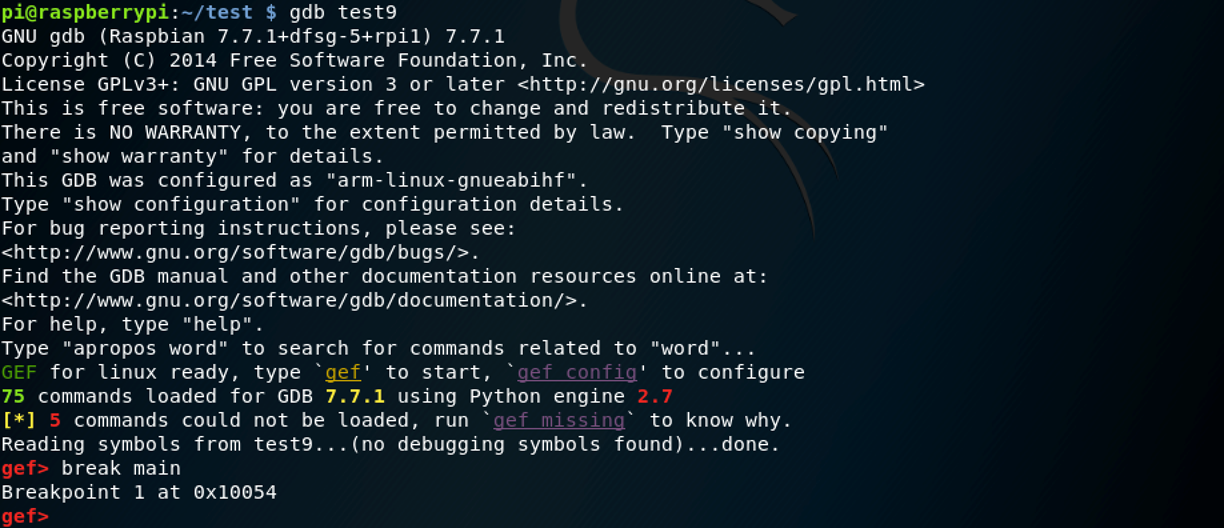

编译链接后用gdb调试，在main下断点，单步调试：

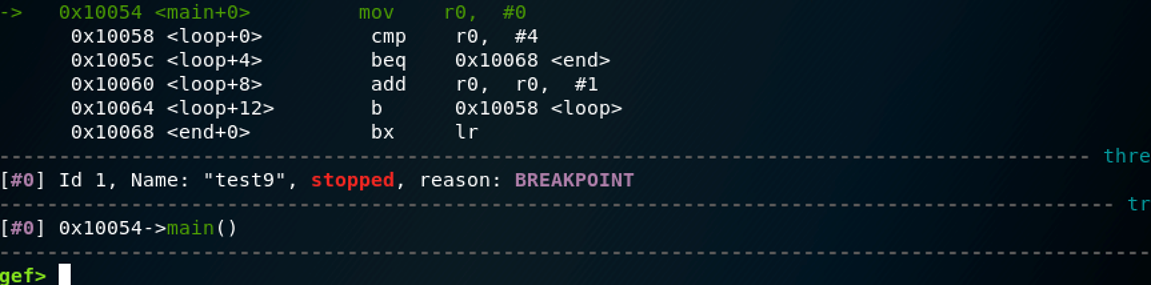

在这里插入图片描述

run：

可以看到第一条是赋0给r0，然后比较r0和4，cmp指令会执行0-4，结果不等于0，所以会Z标志会置0，或者表示为!z。

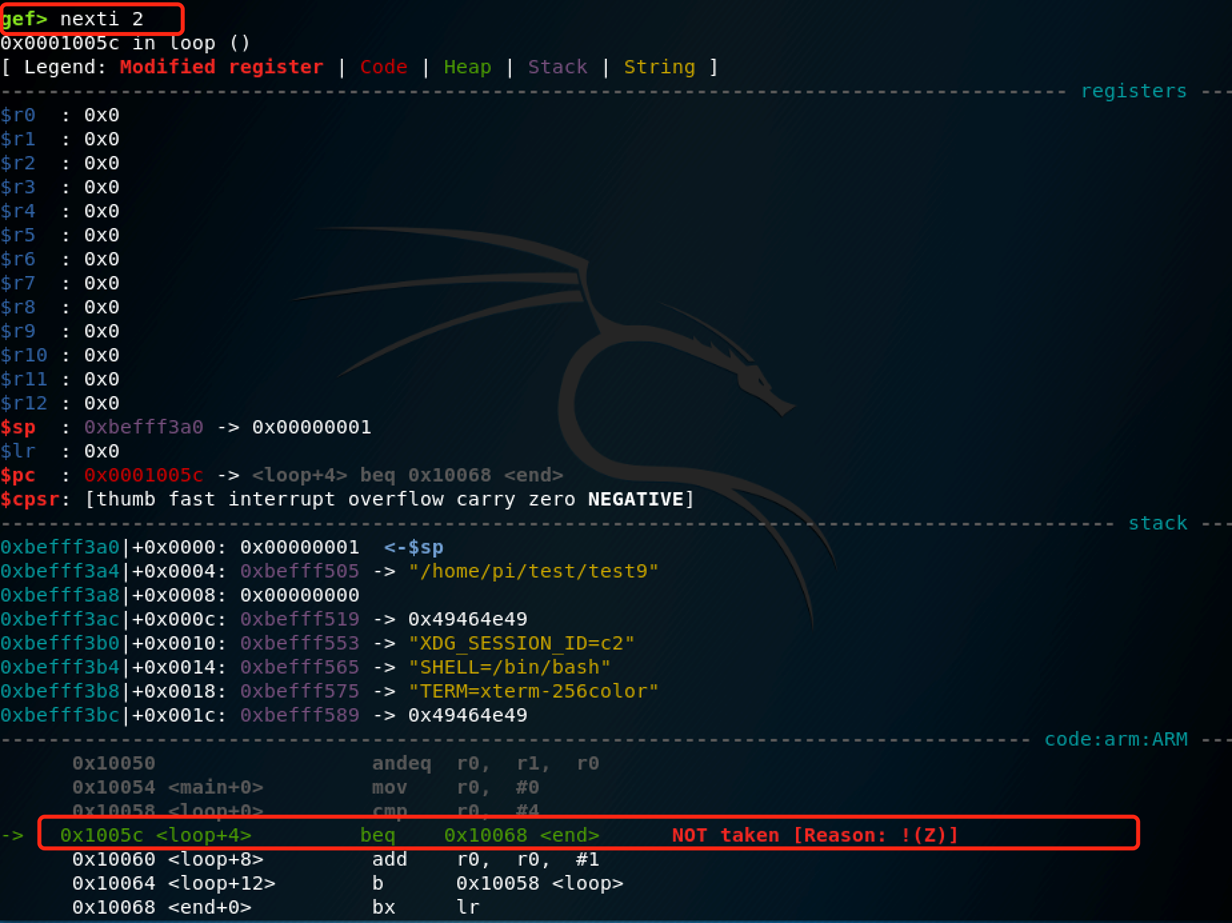

我们使用nexti 2然后查看：

确实cmp的结果为!z，按照逻辑，r0会自增1，表示在汇编里就是add r0,r0,#1。
我们接下来同样nexti 2：

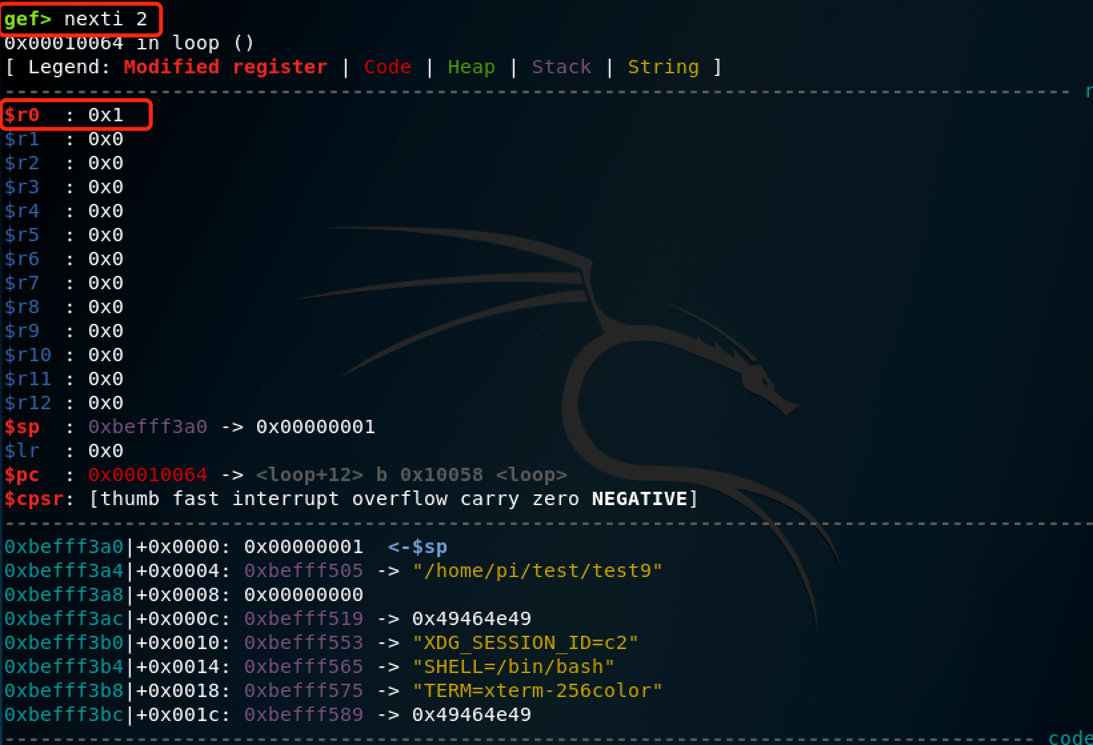

在这里插入图片描述
可以看到r0为0x1，后续的逻辑还是一样的，可以自行调试验证，此处不再演示。
