多功能智能药盒

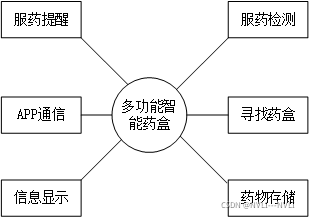

本设计选取的主控芯片是 STM32F103C8T6 最小单片机系统，利用蓝牙模块实现智能药盒与手机 APP 之间的通讯，达到数据同步和控制。而 APP 的主要功能是服药时间的设定、管理药盒实时采集的用户服药情况以及环境温湿度信息显示等。
硬件设计方案

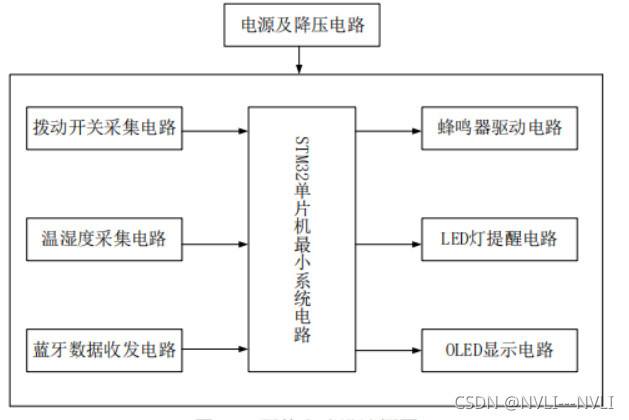

采用电子元件、材料简单化的操作，如采用 LED 灯、蜂鸣器及纽扣开关的方式来代替药盒，LED 灯亮蜂鸣器报警代表服药时间到，纽扣向下拨动则代表药盒打开，向上拨动代表药盒关闭。因此，根据主要的设计思路，本设计的蓝牙药盒主要有八个电路模块模块的设计，其中最主要为中央控制电路，另外还有 HC-05 蓝牙数据收发电路、OLED显示电路、蜂鸣器驱动报警电路、LED 灯提醒电路、拨动开关采集电路、电源及降压电路、温湿度传感器采集电路

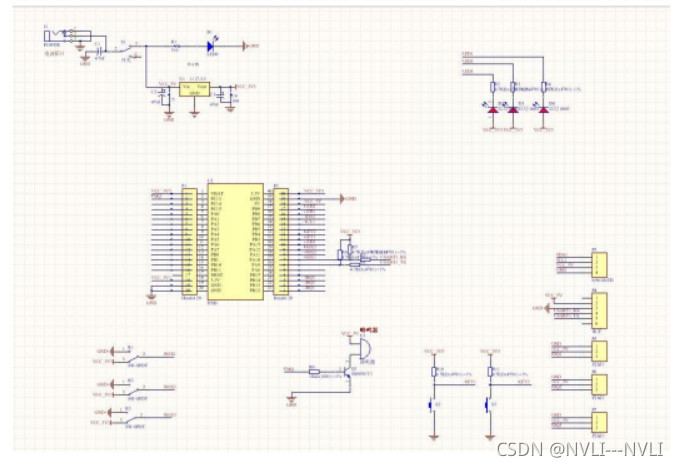

原理图
APP 及软件方案设计

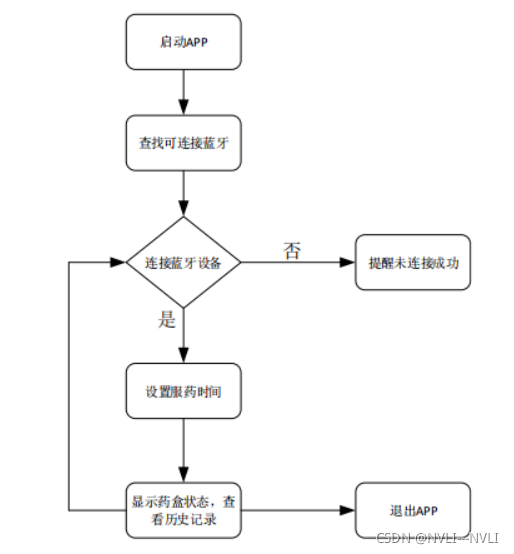

根据本作品的设计思路 APP 程序主要实现了在药盒外部设置服药时间、药物相关信息以及查看用户的服药历史。这样方便了用户的使用，同时保证用户的人身安全。其具体的工作流程是：首先启动手机 APP,这样就能进去到 APP 主界面。其次点击“连接”对话框，APP 系统就会切换到蓝牙查找界面，点击右上角的“搜索”栏目，找到多功能药盒的蓝牙设备并进行连接，若连接成功，则提醒“设
备连接成功”并可以进行下一步操作，否则手机 APP 提示“设备未连接成功”并不能进行下一步操作。再次输入各药盒的服药时间，并点击“设置药盒 1、2、3”等按钮，再点击“同步”按钮，这样就完成了服药时间的设置，同时可以在手机 APP界面和多功能药盒的 OLED 屏幕看到各药盒的服药时间。最后，当用户服药成功后，可以在历史记录栏查看到用户的服药状态，如药盒 1 在 20 点 20 分被打开，
表示用户在这个时间点进行服药。
硬件程序部分设计
STM32 主控芯片的代码编写是使用 Keil5 开发平台，总体的设计流程为启动电源开关后，单片机首先会对各串口和定时器进行初始化，检测 HC-05 蓝牙模块是否于 APP 连接，检测为“否”则 APP 会进行提示“未连接设备”并且蓝牙模块指示灯会处于闪烁状态。当系统检测到通讯后，可以与手机 APP 进行数据传输的，进入主程序运行。此时用户可以在 APP 上设置药盒的服药时间以及同步当前时间、温湿度等信息。然后，系统比对 APP 设定吃药时间与手机系统时间，若两者时间一致时，系统则会采集模拟药盒的开关当前的情况，否则跳过当前的

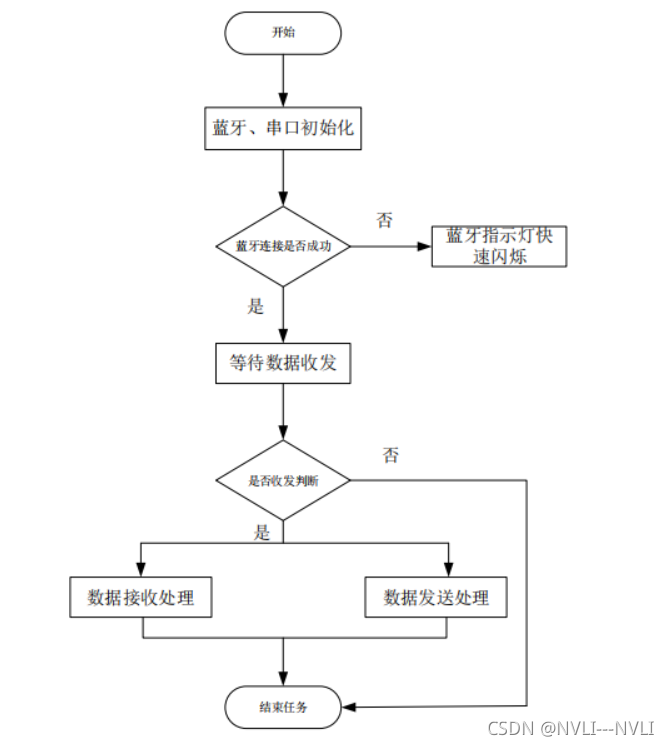

检测步骤，直接到下一步骤。接下来，设定服药时间到时，然后与多功能药盒本身的 RTC 时钟进行比对，若匹配一致的话，获取 RTC 时间，否则跳过获取 RTC时间。最后通过蓝牙模块将数据传统给 APP，若当服药时间到，则驱动蜂鸣器报警、LED 灯亮起，同时 OLED 屏幕显示相应的信息等，否则不驱动其相关硬件模块，并且主系统继续循环。该部分的核心是利用 RTC 计时与蓝牙模块通信使用，以下是蓝牙模块的通信流程图。
HC-05 蓝牙模块通过串口进行数据的收发，而 STM32 主控芯片利用定义引脚，然后就可以与蓝牙模块连接并进行无线通信，整个通信和数据收发的流程如下所述：首先多功能药盒系统通过蓝牙模块与手机 APP 软件连接，双方连接成功后，就可以通过系统软件程序设计串口互相收发相关数据。其中，手机 APP利用 HC-05 蓝牙模块和 STM32 单片机进行通信是利用编写串口中断函数程序来实现的。以下是连接并利用 RTC 进行配置计时的中断函数，接收移动端发送过来三个药盒的定时信息。
实现效果

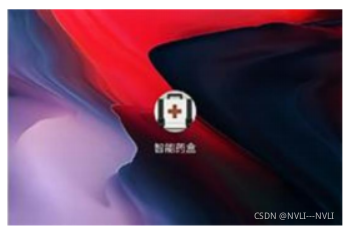

首先点击智能药盒 APP 如图所示，启动药盒应用软件，同时接通多功能药盒的电源。观察 APP 主界面功能是否完整，确认一切无误后，进行功能的调试。点击“连接”按钮，进行搜索多功能药盒蓝牙设备，并观察智能药盒与 APP的连接情况。如果 APP 的与智能药盒成功连接，APP 则会进行提醒“设备连接成功”，否则就会显现“连接设备失败”，并且 APP 也没办进行下一步操作。

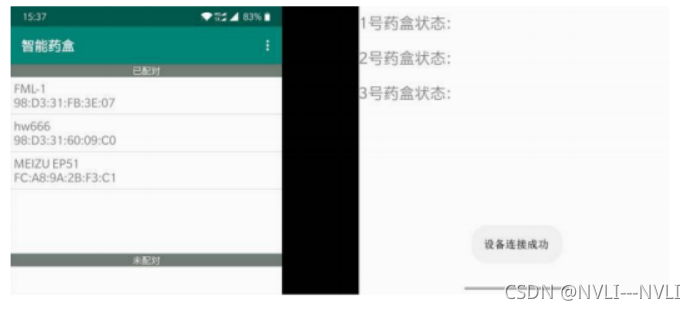

然后在设定服药时间区域按照格式输入服药时间，然后按下同步发送按钮，把服药时间信息发送至药盒，最后查看历史记录，看到刚才设定的服药时间信息，表明了 APP 一切功能运行正常。手机 APP 的主界面与服药时间设置界面如图。

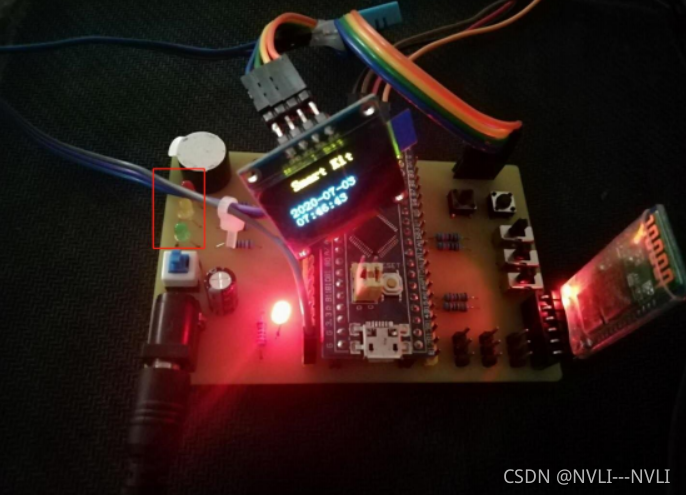

进一步进行整体调试，在整体调试之前，先对电路板以及各模块之间的连接线路的检查，确保电路功能正常。使用了电压表，对电路中的导线以及元器件进行测试，通过测试，电压表均有示数，表示该设计电路部分一切正常，可以进行功能的调试。首先接通药盒的电源，与 APP 进行设备连接，同时在 APP 上设置服药时间时间并发送给多功能药盒。设定完成后，可以在 OLED 屏幕上查看到各药盒的服药时间，若与 APP 设定的一致，表示服药时间设定功能正常。同时按动屏幕切换按钮，查看了当前时间与温湿度等信息，完成显示功能的测试。这

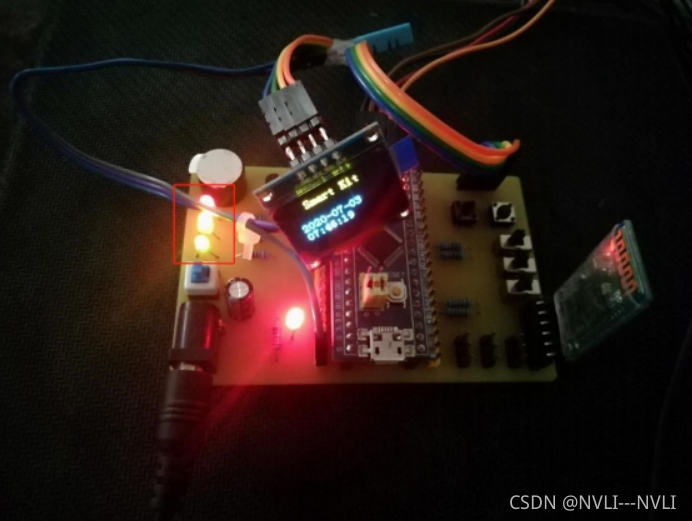

一切检查完毕后，等待服药时间到达。当服药时间到达时，看到了对应药盒的LED 指示灯亮起并蜂鸣器发出声音，说明 LED 指示灯与蜂鸣器模块的提醒功能能正常工作。
最后，拨动开关并复位后，LED 指示灯熄灭以及蜂鸣器停止工作，如图所示。同时也能在 APP 历史界面中查看到“药盒 1、药盒 2、药盒 3 在 07:42 被打开过”表示用户在这时间进行服药，如图 4-9 所示。通过上面的操作验证了整个服药过程，验证了硬件部分的工作流程正常。经过 APP 以及整体的调试，本产品的一切功能工作正常，达到设计标准和要求。
