一、EC系列简介
???????EC系列是我司最新推出的NB-IoT模组，出厂固件为AT固件，支持TCP、HTTP/S,MQTT等网络协议。EC系列暂不支持用户进行二次开发（源码不开放），特定功能定制请联系商务。

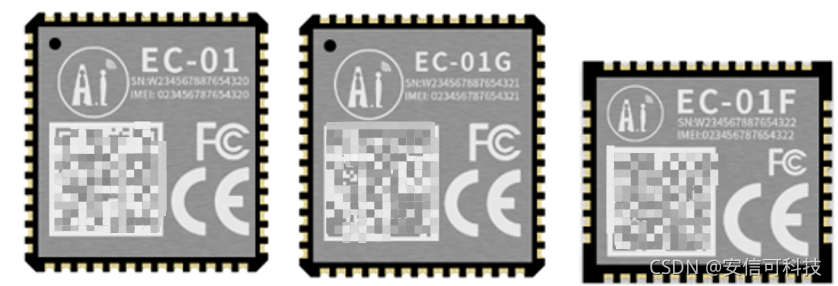

1.模组介绍
???????NB-IoT模组EC系列目前已经设计好了4款模组，分别是：
- EC-01：EC–01模组和A9是pin对pin 的封装，仅支持NB
- EC-01G：EC-01G模组则和A9G是pin 对pin的封装，支持NB、GPG
- EC-01F：仅支持NB

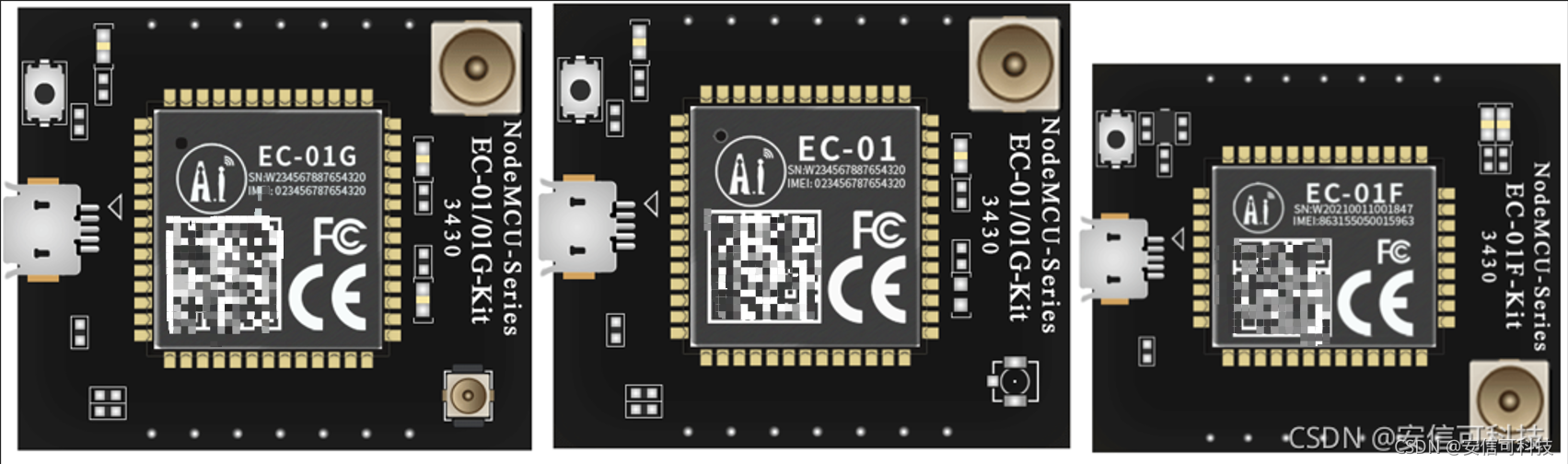

2.开发板介绍
???????为了更好的让大家调试程序，我们还设计了三款开发板，它们分别是：
- EC-01-Kit：搭载的是EC-01模组
- EC-01G-Kit：搭载的是EC-01G模组
- EC-01F-Kit：搭载的是EC-01F模组
其中，EC-01-Kit和EC-01G-Kit共用一个底板。
二、下载前准备
1.烧录软件
???????烧录软件下载地址：https://docs.ai-thinker.com/nb-iot

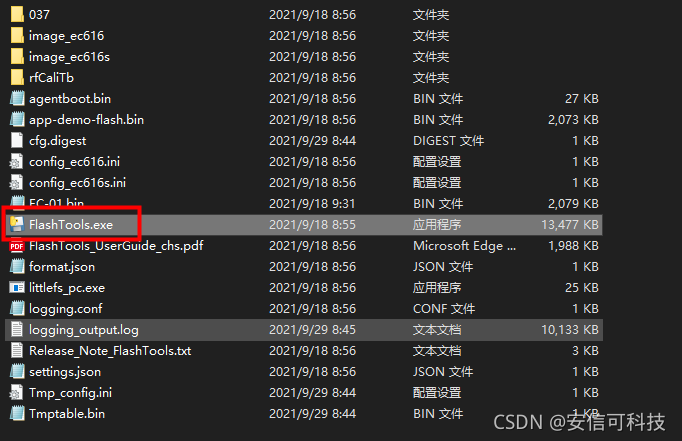

解压后，在文件里运行：FlashTools.exe
CH340启动下载地址：https://docs.ai-thinker.com/%E5%BC%80%E5%8F%91%E5%B7%A5%E5%85%B72
解压并安装ch340的驱动程序，插上开发板后会在设备管理器显示如下信息：
重新烧录固件需要准备好以上两个软件。
2.硬件准备
- EC系列开发板+数据线
- EC系列模组+杜邦线若干+USB转TTL模块
3.接线方式
(1) 开发板接线

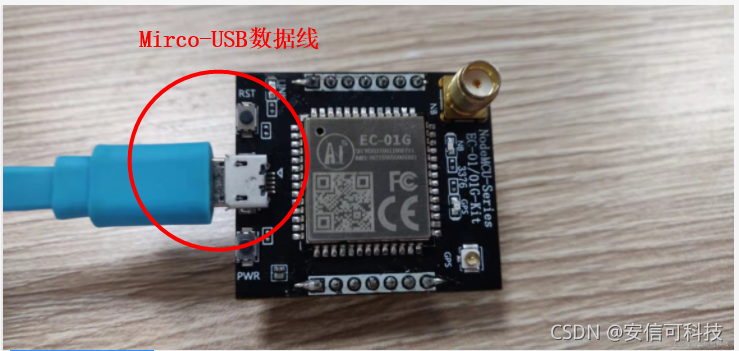

???????EC系列开发板的接线都是一致的，只需要插入Mirco-USB数据线即可。

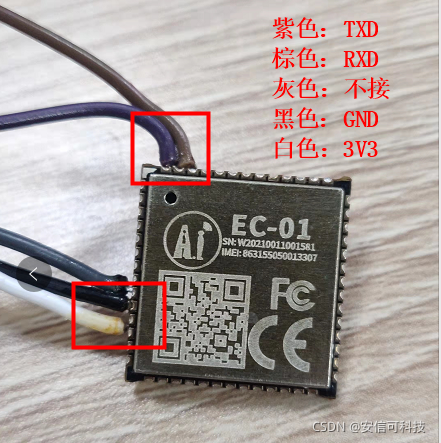

(2)模组接线

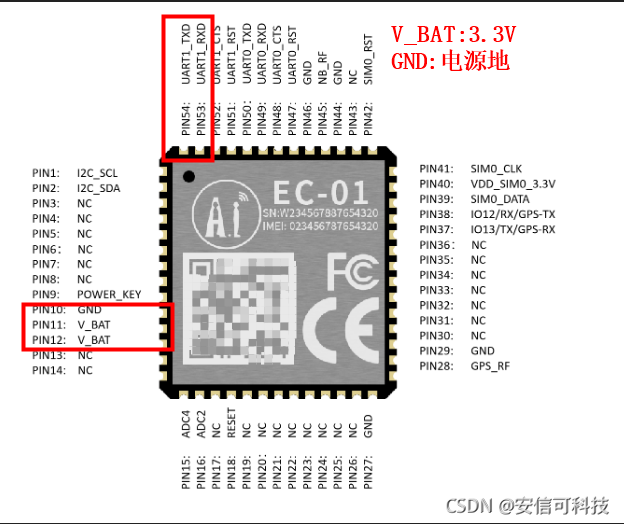

???????模组的接线需要根据模组引脚，只需要焊接四根线即可：
- 3V3 ：模组供电，接入TTL模块的3.3V
- GND：模组电源地，接入TTL模块的GND
- UART1_TXD：模组的串口1的TX，接入TTL模块的RXD
- UART1_RXD：模组的串口1的RX，接入TTL模块的TXD
三、烧录步骤

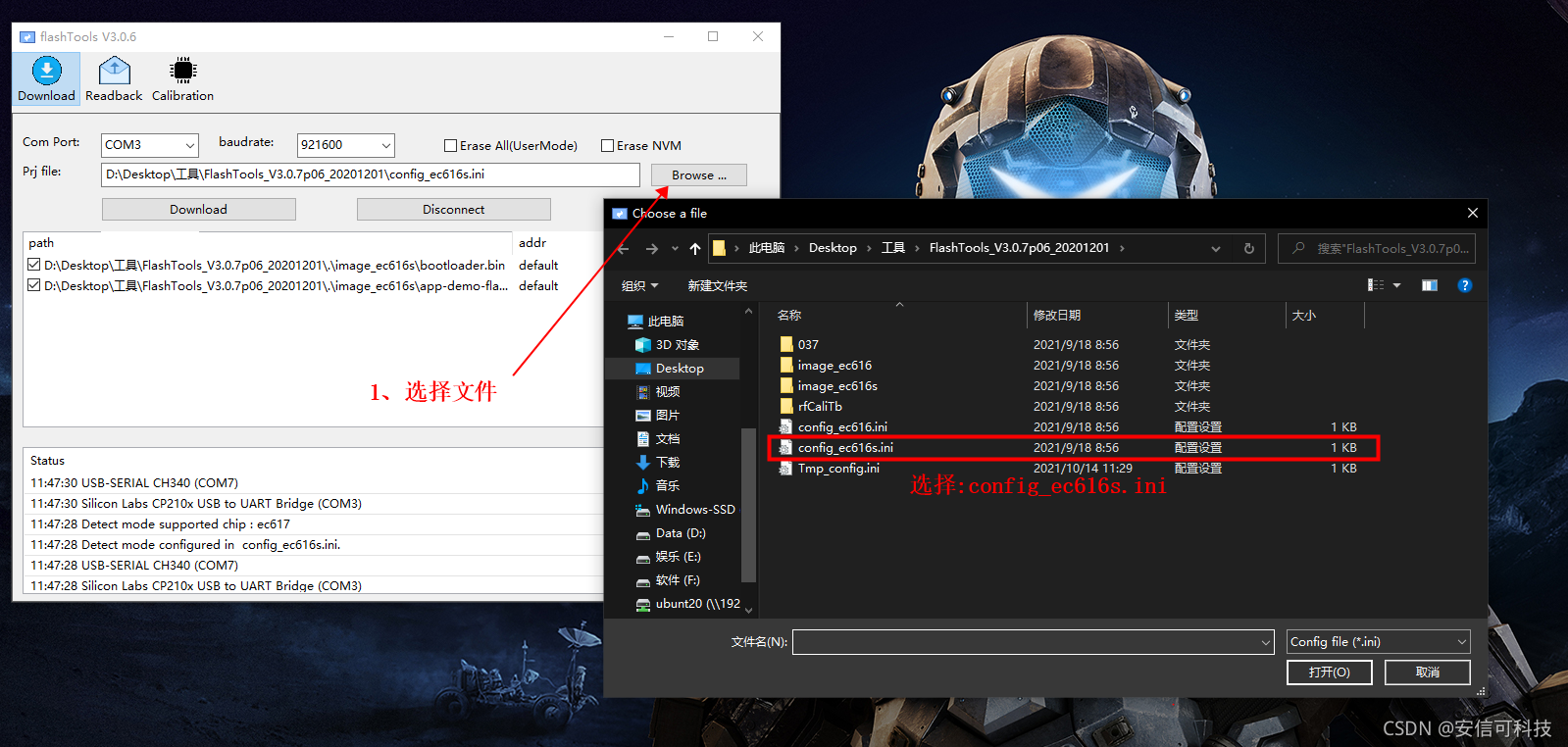

1.开软件并选择芯片配置
操作演示：

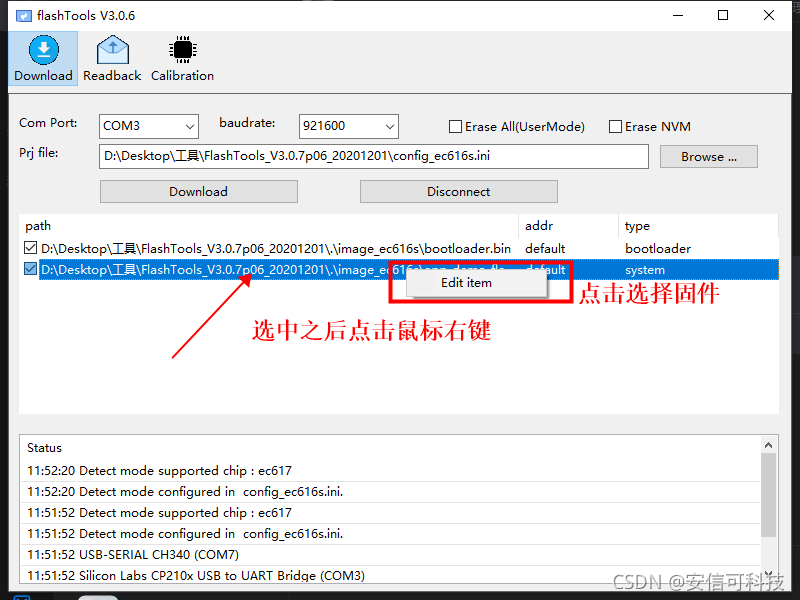

2.选择固件
???????固件一般有两个：
- bootloader：启动固件，必要的固件，负责引导程序启动，一般保持不变
- system：系统固件，用户程序
操作演示：

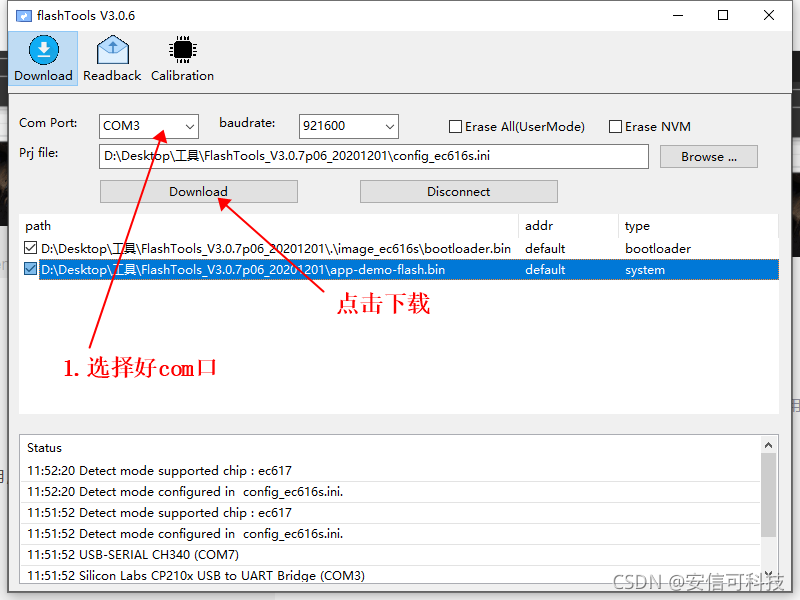

3.选择端口并烧录
4.烧录过程
烧录成功：
5.烧录验证
???????一般我们提供的固件都是AT固件，烧录完成之后，打开串口调试软件，串口通信信息如下：
- 波特率：9600
- 停止位：1bit
- 数据位：8bit
- 校验位：无

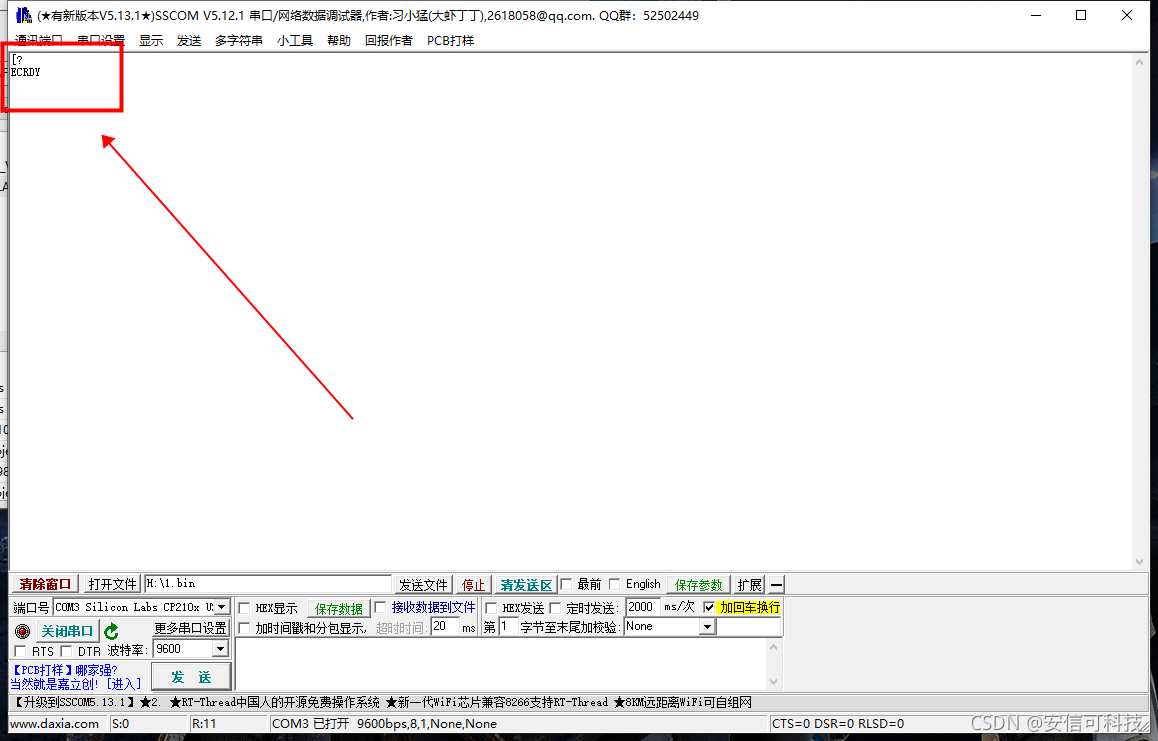

接入开发板之后，按开发板中的RST键，串口会打印信息：

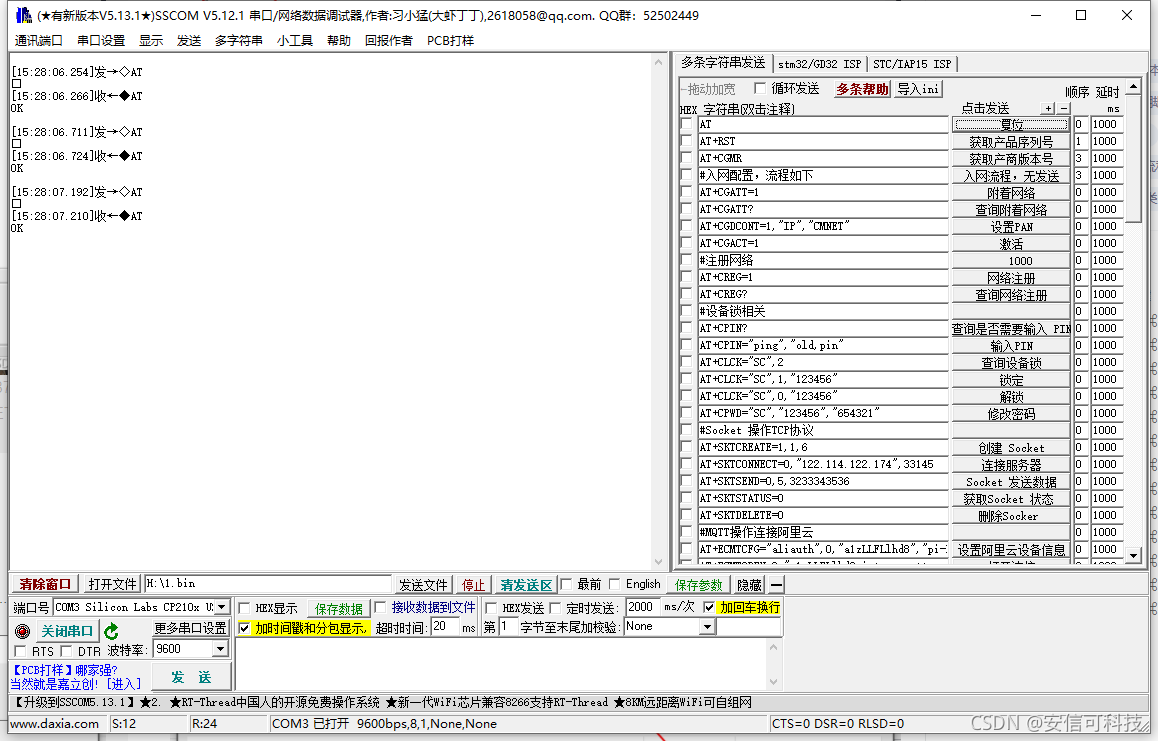

发送测试指令：AT\r\n
发送之后，模组返回：OK 即为烧录成功。
四、擦除程序

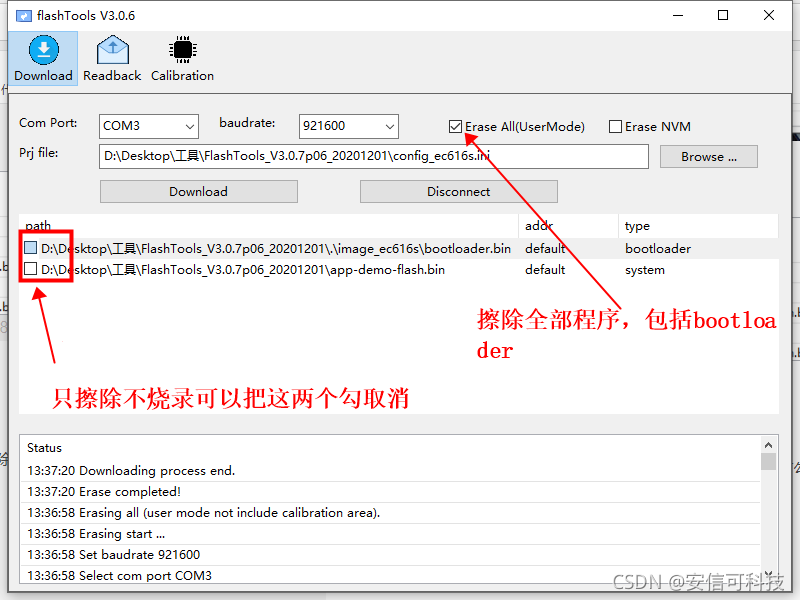

???????如果在烧录之前擦除程序的话，可把"Erase All…"选项打勾：
