一、在keil上创建编译环境。
如果有不会的可以参考(按照步骤做即可)
链接: MDK创建纯汇编语言的STM32工程.
添加main.c 和test.s
main.c
#include<stdio.h>
extern void Init_1(void);
int main(){
Init_1();
return 0;
}
test.s
AREA My_Function,CODE,READONLY ;这一行必要的除了My_Function可以自己取名以外，其他的都是模板
EXPORT Init_1 ; 与在c文件中定义的Init_1函数关联起来
; 高级语言中的声明和使用变量其实是对板子寄存器的使用，所以我们只需要直接使用寄存器即可
Init_1
MOV R1,#0 ; 设R1寄存器为i
MOV R2,#0 ; 设R2寄存器为j
LOOP ; 写在最左边的是程序段的段名，执行跳转程序时用到
CMP R1,#10 ; 比较R1和10的大小
BHS LOOP_END ; 如果R1大于等于10，则跳转到LOOP_END程序段，反之忽略该语句，直接执行下面的语句
ADD R2,#1 ; j++
ADD R1,#1 ; i++
B LOOP ; 循环
LOOP_END
NOP ;空指令
END ; 必须空格后再写END，不然会被认为是段名，表示程序结束
二、编译并调试
2.1 编译
点击build开始编译结果如下：
2.2 调试

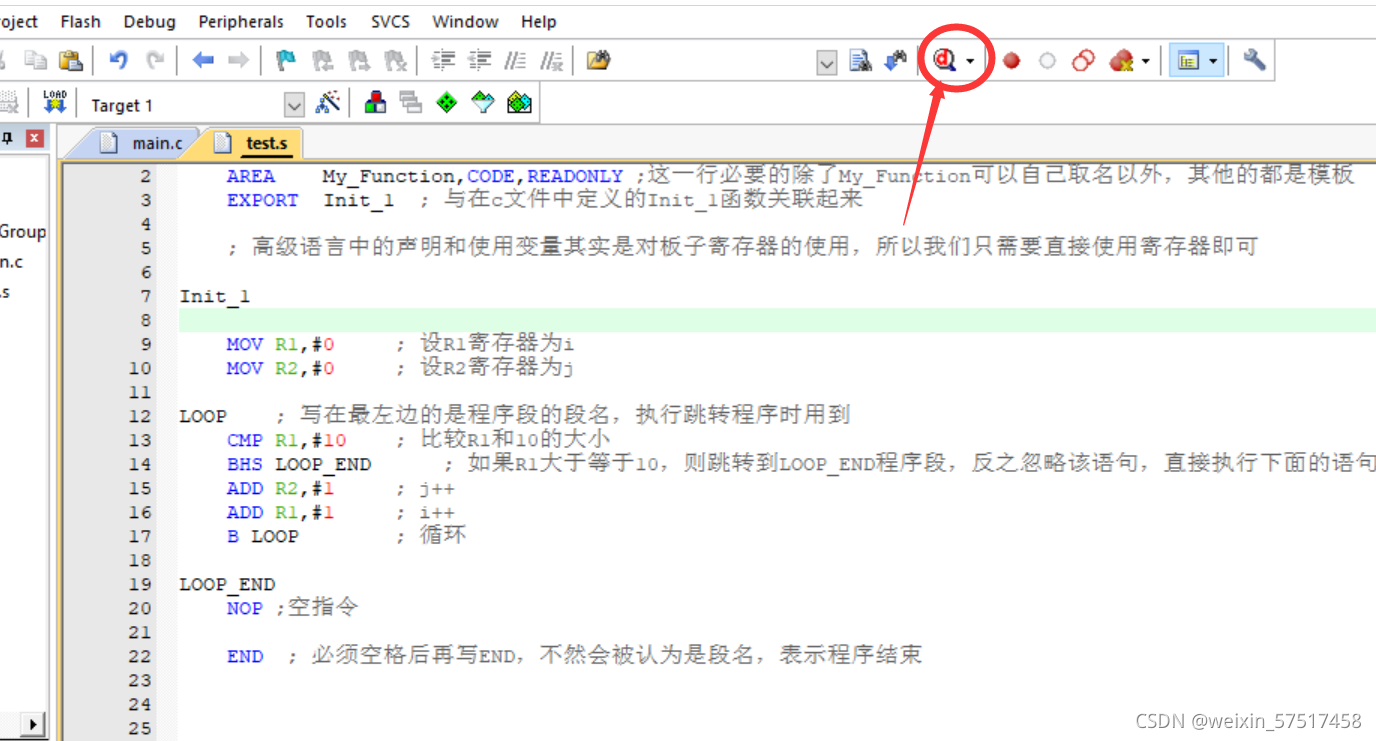

1.点击右上角的debug

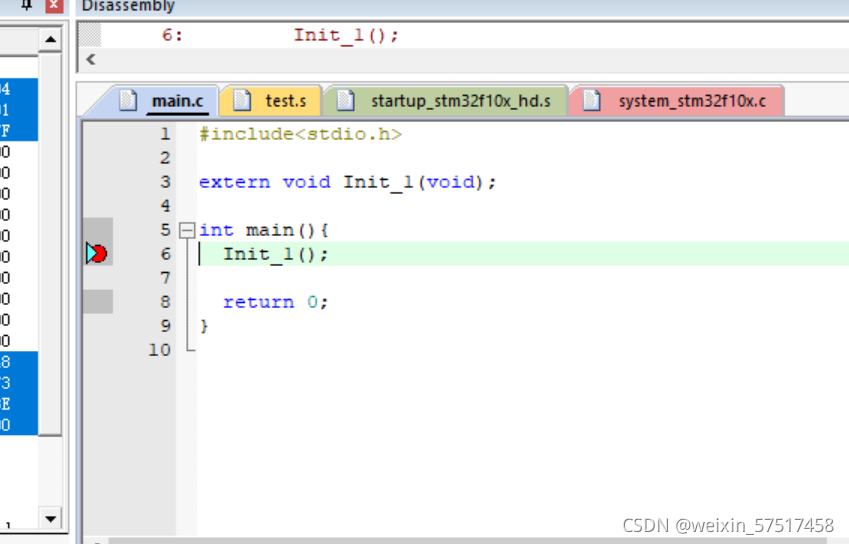

2.单击最左边，设置断点
如图：

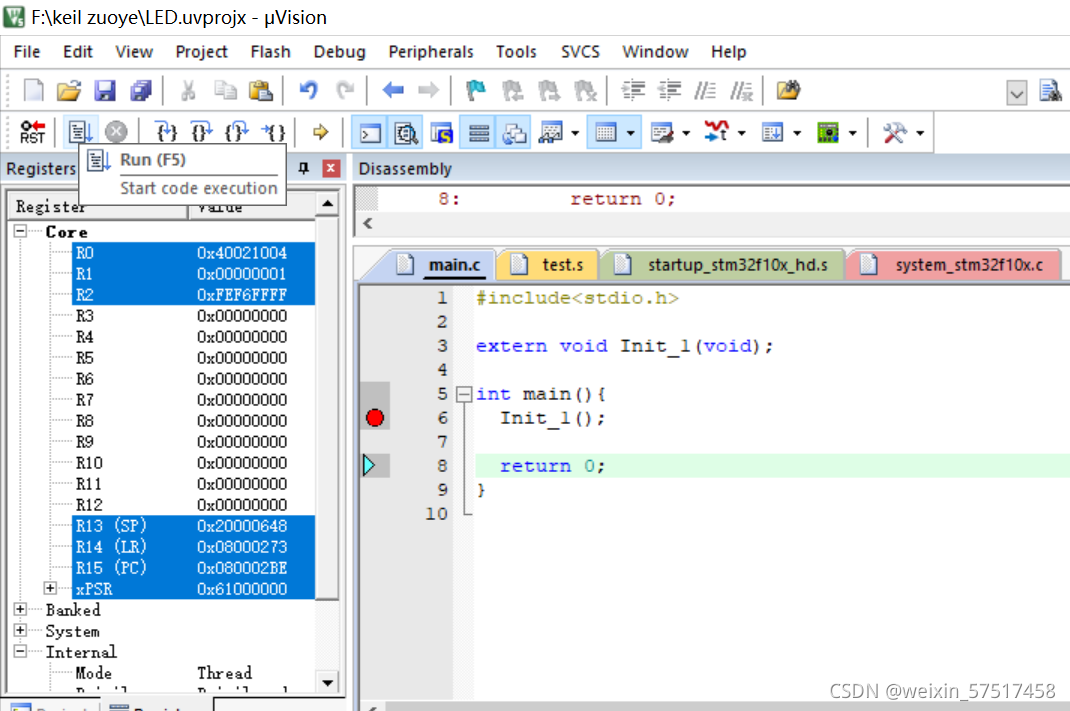

3.点击run 运行到断点处

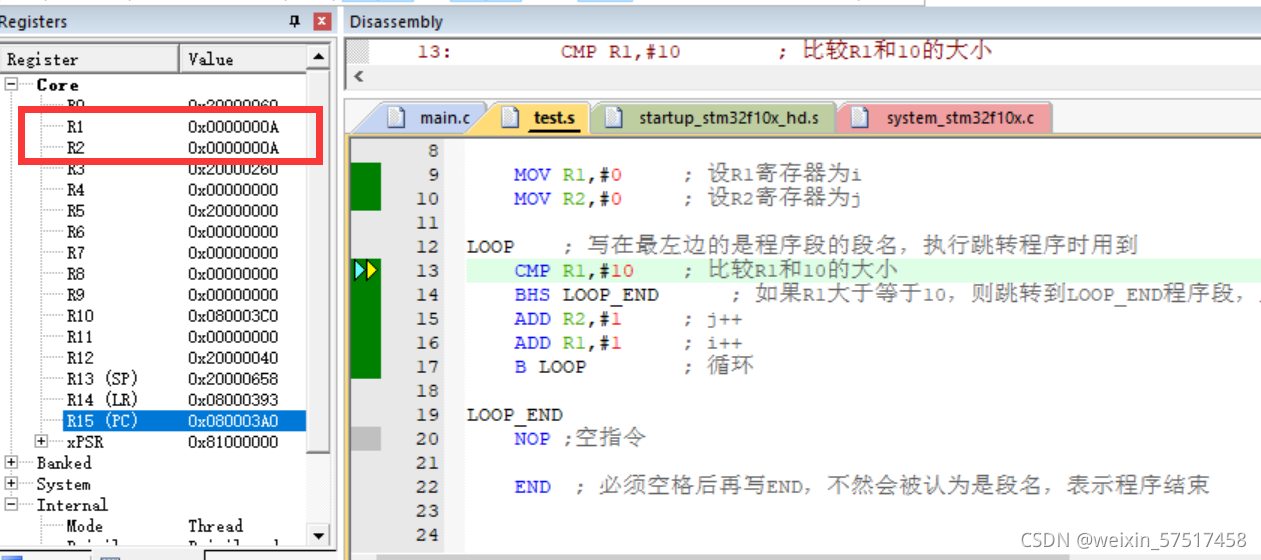

4.进行单步调试
我这里是利用快捷键F11
跟代码编写的一样，当寄存器R1大于或等于10时退出循环。并进入Loop_end函数，执行空指令。
三、将原汇编语言 Init_1函数的类型改为 int Init_1(init)。
main.c
#include<stdio.h>
extern int Init_1(int x);
int main(){
Init_1(2);
return 0;
}
test2.s
AREA My_Function,CODE,READONLY
EXPORT Init_1
ENTRY
Init_1
ADD R0,R0,#100
NOP
END
3.1 调试

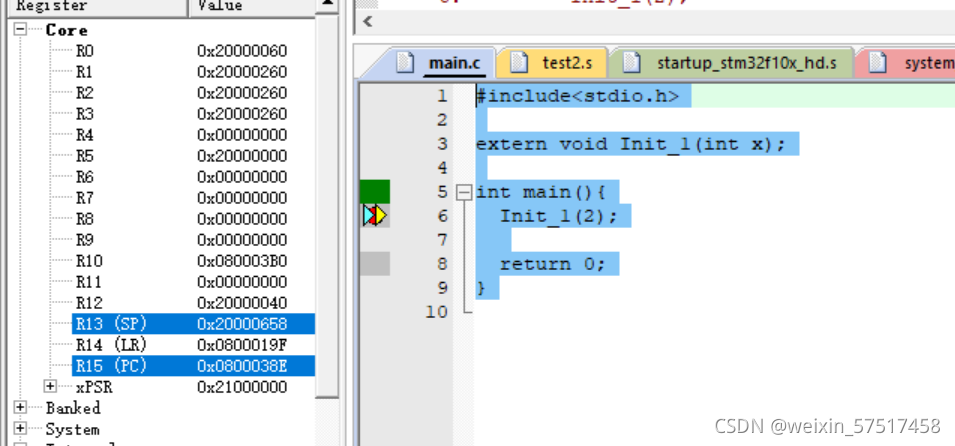

1.点击run,运行到断点处
2.单步调试

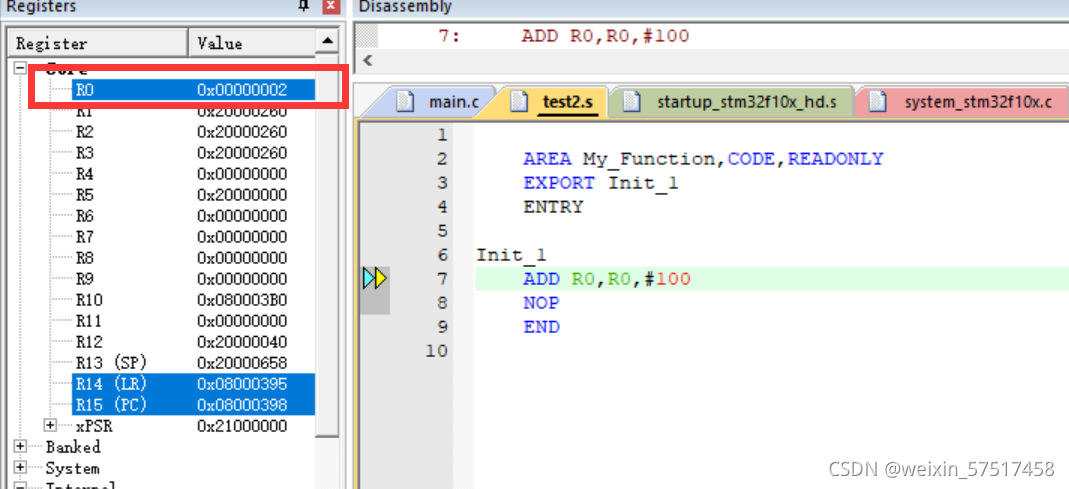

发现main函数中调用Inint_1将数字2传递给了R0

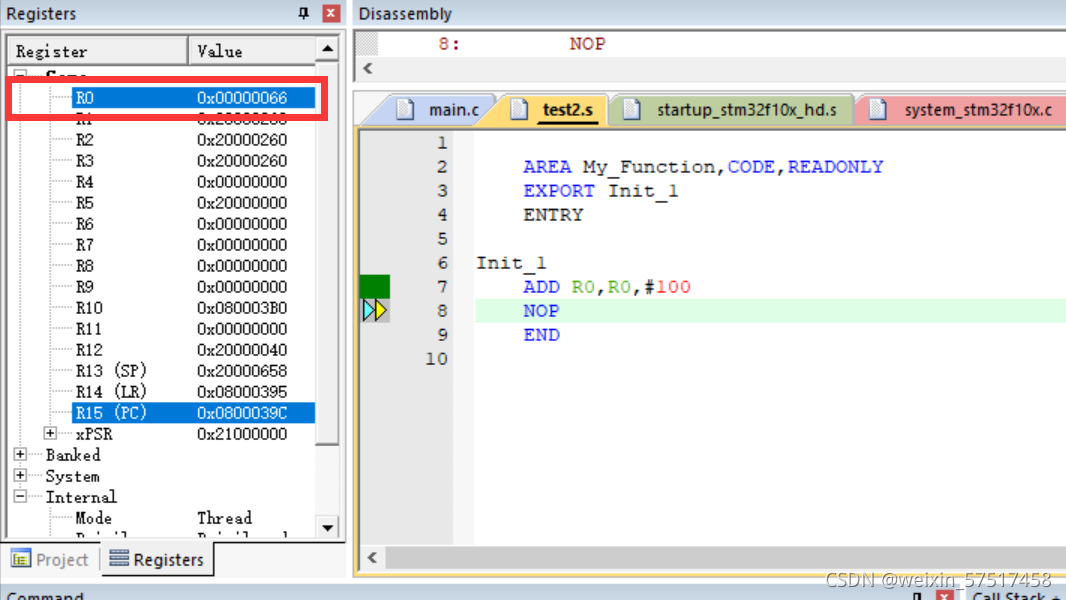

在进行下一步发现R0被赋值为R0+100
注意：其中的NOP是执行空指令，并没有什么意义，只是为了单步运行时能够运行到下一步。
四、函数参数的传递
4.1 对于X86平台
（1）32位程序使用栈传递。
（2）64位程序根据参数的个数而不同， 当参数1~6个，使用寄存器传递；参数大于6个，多出来的参数使用栈传递。
4.2 对于ARM平台
参数值传递按顺序存放在寄存器r0,r1,r2,r3里，超过4个参数值传递则放栈里。
验证
在刚刚的代码中明显能发现参数是通过寄存器传递的并先赋值给R0。

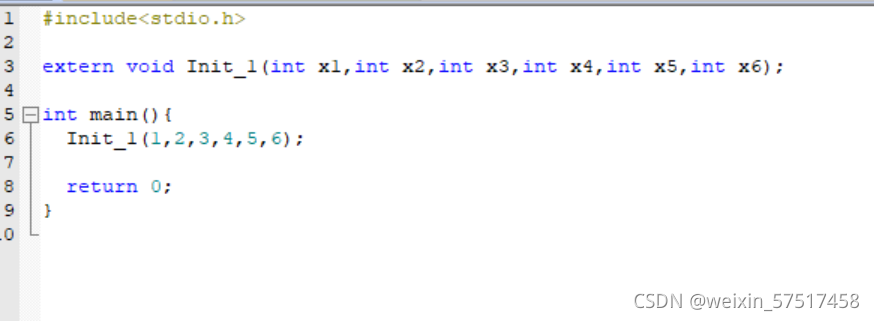

现在我们将main.c里的Init_1函数中增加参数的个数看看会怎么样。

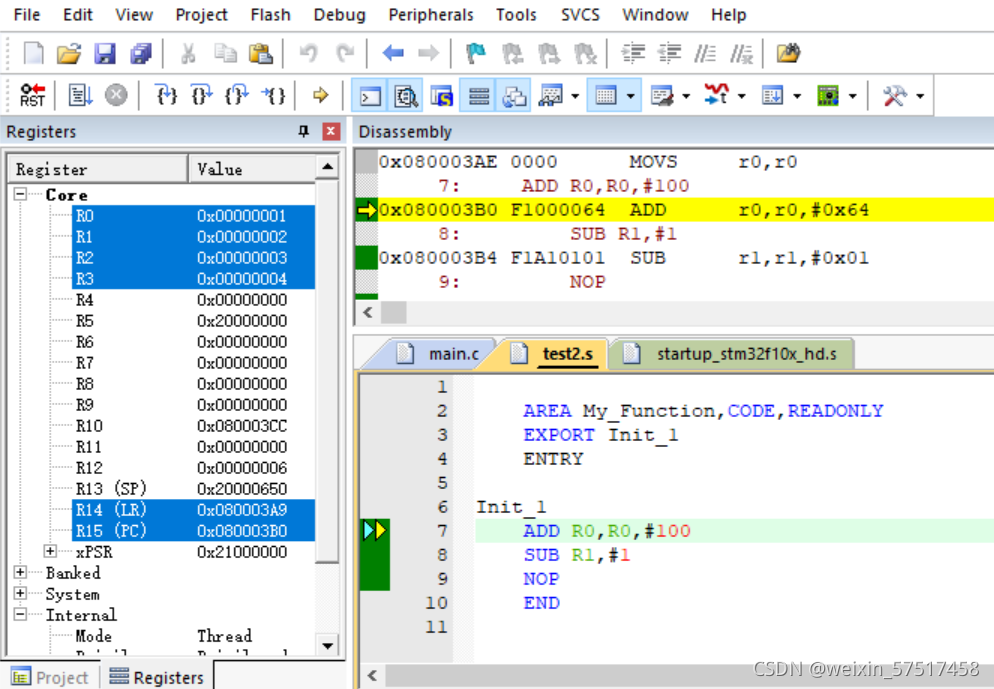

结果：发现仅仅只有R0——R3被赋值了
总结
本次学习了在keil下c与汇编语言的混合编程，让我对汇编语言有了更深的了解，同时也感叹汇编语言的困难（PS:是真的看不懂）。同时也学习了一下c语言函数调用时的参数问题，这也是之前我所忽略的。总之还是需要不断地学习才能增长学识。
