[嵌入式]11. STM32——I2C

IIC协议简介

IIC通讯协议(Inter----Integrted Circuit)是由Phiips飞利浦公司开发的，
由于他引脚少，硬件实现简单，可拓展性强，不需要UASRT,CAN通讯协议的外部收发设备，现在被广泛使用在系统内多个集成电路IC（芯片）间的通讯。
半双工的通讯方式 IIC通讯协议(Inter----Integrted Circuit)是由Phiips飞利浦公司开发的，
由于他引脚少，硬件实现简单，可拓展性强，不需要UASRT,CAN通讯协议的外部收发设备，现在被广泛使用在系统内多个集成电路IC（芯片）间的通讯。
半双工的通讯方式

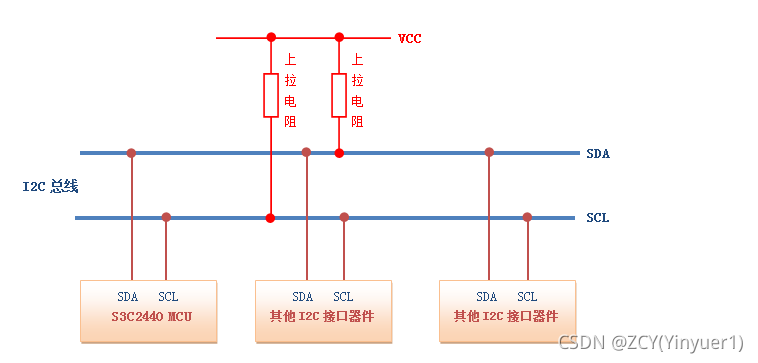

IIC总线系统结构

他是一个支持多设备的总线。“总线”指多个设备共用的信号线，在一个IIC通讯总线中，可连接多个IIC通讯设备，支持多个通讯主机及多个通讯从机。
一个IIC总线只使用两条总线线路，一条双向串行数据线(SDA)，一条串行时钟线(SCL)。数据线即用来表示数据，时钟线用于数据收发同步。
每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备直接的访问。

在这里插入图片描述

IIC总线物理层特点

总线通过上拉电阻接到电源。当IIC设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态，由上拉电阻把总线拉成高电平。

多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定哪个设备占用总线。
具有三种传输模式：标准模式传输速率为100kbit/s，快速模式为400kbit/s，高速模式下可达3.4M/s，但目前大多IIC设备尚不支持高速模式。

IIC总线

硬件IIC

对应芯片上的IIC外设，有相对应的IIC驱动电路，其所使用的IIC管教也是专用的；

软件IIC

一般是用GPIO管教，用软件控制管脚状态以及模拟IIC通信波形；

区别

硬件IIC的效率要远高于软件的，而软件IIC不受引脚限制，接口比较灵活。
软件IIC是通过GPIO，软件模拟寄存器的工作方式，而硬件IIC是直接调用内部寄存器进行配置。如果要从具体硬件上来看，可以去看下芯片手册。因为固件IIC的端口是固定的，所以会有所区别。

如何区分

硬件IIC用法复杂，模拟IIC流程更加清楚
硬件IIC速度比模拟快，并且可以用DMA
模拟IIC可以在任何管脚上，硬件IIC在固定管脚上

IIC总线协议层

IIC的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节。

① 空闲状态
② 开始信号
③ 停止信号
④ 应答信号
⑤ 数据的有效性
⑥ 数据传输

1. 空闲状态

IIC总线的SDA和SCL两条信号线同时处于高电平时，规定位总线的空闲状态。此时各个器件的输出级场效应管均处在截止状态，即释放总线，由两条信号线各自的上拉电阻把电平拉高。

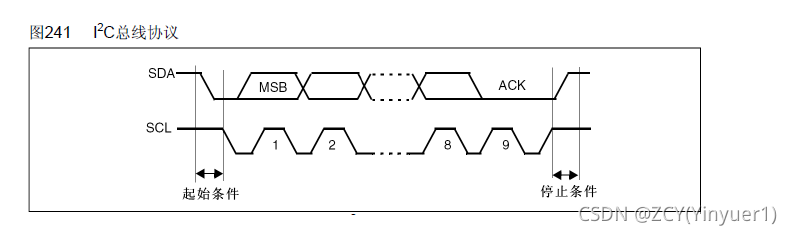

2. 开始信号

起始信号：当SCL为高电平期间，SDA有高到低的跳变；启动信号是一种电平跳变时序信号，而不是一个电平信号。

3. 停止信号

停止信号：当SCL为高电平期间，SDA由低到高的跳变；停止信号也是一种高电平跳变时序信号，而不是一个电平信号。

起始信号和停止信号一般由主机产生

在这里插入图片描述

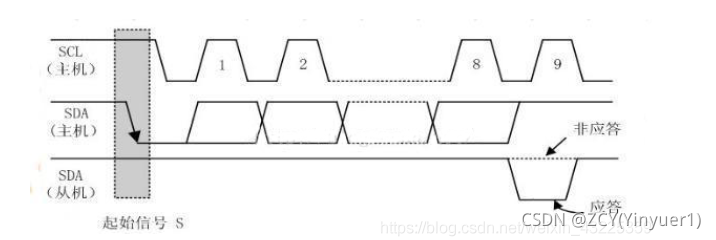

4. 应答信号

发送器每发送一个字节，就在时钟脉冲9期间释放数据线，由接收器反馈一个应答信号。应答信号为低电平时，规定为有效应答位(ACK简称应答位)
表示接收器已经成功地接收了该字节；应答信号为高电平时，规定为非应答位(NACK)，一般表示接收器接收该字节没有成功。

对于反馈有效应答位ACK的要求是，接收器在第九个时钟脉冲之前的低电平期间将SDA线拉低，并且确保在该时钟的高电平期间为稳定的低电平。

如果接收器是主控器，则在它收到最后一个字节后，发送一个NACK信号，以通知被控发送器数据发送，并释放SDA线，以便主控接收器发送一个停止信号P。

在这里插入图片描述

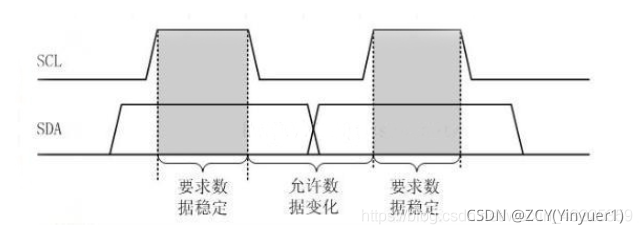

5. 数据的有效性

IIC总线进行数据传输时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。SDA数据线在SCL的每个时钟周期传输一位数据。

即：SDA数据在SCL的上升沿到来之前就需准备好,并在下降沿到来之前必须稳定。

在这里插入图片描述

6. 数据传输

在IIC总线上传送的每一位数据都有一个时钟脉冲相对应(或同步控制)，即在SCL串行时钟的配合下，在SDA上逐位地串行传送每一位数据。数据位的传输是边沿触发。

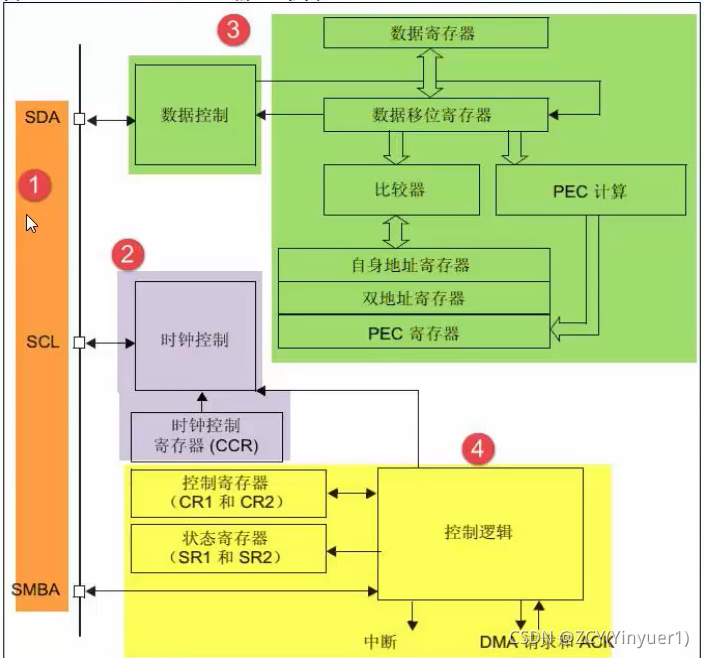

STM32的IIC特性及架构

软件模拟协议

使用CPU直接控制通讯引脚的电平，产生出符合通讯协议标准的逻辑。

硬件实现协议

由STM32的IIC片上外设专门负责实现IIC通讯协议，只要配置好该外设，它就会自动根据协议要求产生通讯信号，收发数据并缓存起来，CPU只要检测该外设的状态和访问数据寄存器，就能完成数据收发。这种由硬件外设处理IIC协议的方式减轻了CPU的工作，且使软件设计更加简单。

STM32的IIC外设可用作通讯的主机及从机，支持100Kbit/s和400Kbits/s的速率，支持7位、10位设备地址，支持DMA数据传输，并具有数据校验功能。

① 通讯引脚
② 时钟控制逻辑
③ 数据控制逻辑
④ 整体控制逻辑

在这里插入图片描述

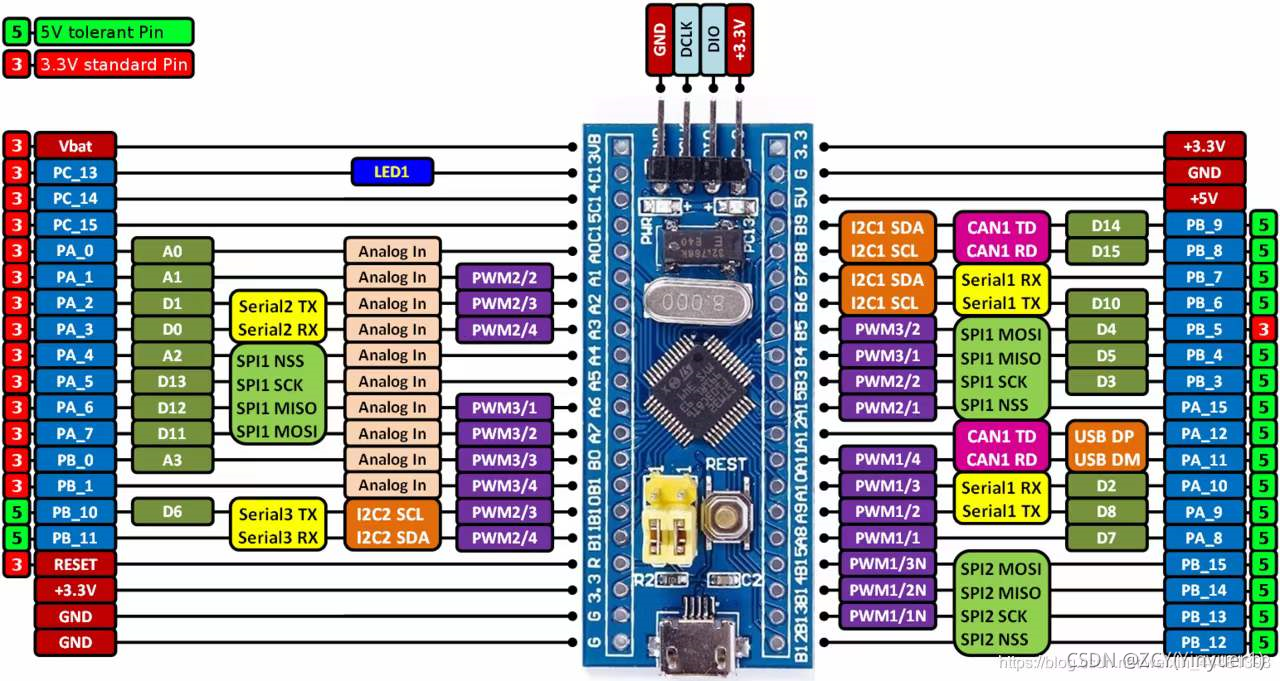

1. 通讯引脚

STM32芯片有多个IIC外设，它们的IIC通讯信号引出到不同的GPIO引脚上，使用时必须配置这些指定的引脚。

在这里插入图片描述

2. 时钟控制逻辑

SCL线的时钟信号，由IIC接口根据时钟控制寄存器（CCR）控制，控制的参数主要位时钟频率。

可选择IIC通讯的“标准/快速”模式，这两个模式分别对应100/400Kbits/s的通讯速率。

在快速模式下可选择SCL时钟的占空比，可选T(low)/T(high) = 2或T(low)/T(high)=16/9模式。

CCR寄存器中12位的配置因子CCR，它与IIC外设的输入时钟源共用作用，产生SCL时钟。STM32的IIC外设输入时钟源位PCKL1。

计算时钟频率

标准模式：

T high = CCR T pckl1 T low= CCRTpclk1

快速模式中 Tlow/Tlow =2时：

Thigh = CCRTpckl1 T low = 2low*Tpckl1

快速模式中 Tlow/Tlow =16/9时：

Thigh = 9CCRTpckl1 T low = 16lowTpckl1

PCLK1 = 36MHz,想要配置400Kbits/s 方法：

PCLK时钟周期：TPCLK1 = 1/36 000 000
目标SCL时钟周期：TSCL = 1/400 000
SCL时钟周期内的高电平时间：Thigh = TSCL/3
SCL时钟周期内的低电平时间：Tlow = 2*TSCL/3
计算CCR的值：CCR = THIGH/TPCLK1 = 30
计算出来的值写入到寄存器即可

3. 数据控制逻辑

IIC的SDA信号主要连接到数据移位寄存器上，数据移位寄存器的数据来源及目标是数据寄存器(DR)、地址寄存器(OAR)、PEC寄存器以及SDA数据线。

当向外发送数据的时候，数据移位寄存器以“数据寄存器”为数据源，把数据一位一位地通过SDA信号线发送出去。
当从外部接收数据的时候，数据移位寄存器把SDA信号线采样到的数据一位一位地存储到”数据寄存器”中。

STM32的IIC的通讯过程

使用IIC外设通讯时，在通讯的不同阶段它会对”状态寄存器(SR1和SR2)”的不同数据位写入参数，通过读取这些寄存器标志来了解通讯状态。

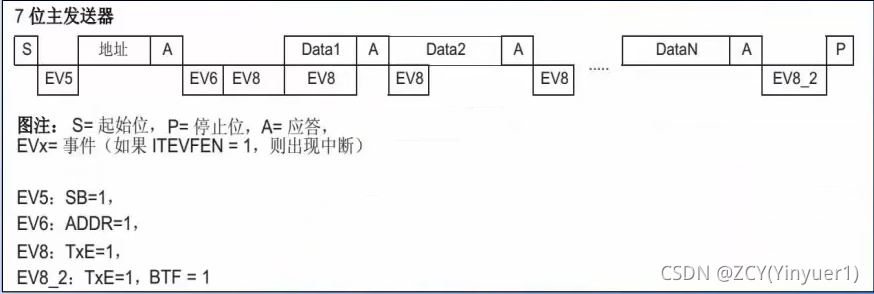

主发送器通讯过程

在这里插入图片描述

控制产生起始信号(S)，当发生起始信号后，它产生事件"EV5"，并会对SR1寄存器的 SB 位置1，表示起始信号已经发生。
发生设备地址并等待应答信号，若有从机应答，则产生时间 EV6 及 EV8，这时SR1寄存器的 ADDR位及 TXE位被置1，ADDR位1 表示地址已经发送，TEX表示数据寄存器为空。
往IIC的数据寄存器DR写入要发送的数据，这时TXE位会被充值0，表示数据寄存器非空，IIC外设通过SDA信号线一位位把数据发送出去后，又会产生EV8事件，即TXE被置1，重复这个过程，可发送多个字节。
发送数据完成后，控制IIC设备产生一个停止信号P，这个时候产生EV8_2事件，SR1的TEX位及BTF位被置1，表示通讯结束。

STM32的IIC结构体

typedef struct
{
  uint32_t I2C_ClockSpeed;          //设置SCL时钟频率，此值要低于400 000
  uint16_t I2C_Mode;                //指定工作模式，可选IIC模式及SMBUS模式
  uint16_t I2C_DutyCycle;           //时钟占空比，可选low/high = 2:0或16：9
  uint16_t I2C_OwnAddress1;         //自身的IIC设备地址
  uint16_t I2C_Ack;                 //使能或者关闭响应，一般是使能
  uint16_t I2C_AcknowledgedAddress; //指定地址长度，可为7或10
}I2C_InitTypeDef;

I2C_ClockSpeed //设置SCL时钟频率，此值要低于400 000

设置IIC的传输速率，在调用初始化函数时，函数会根据我们输入的数值经过运算后把时钟因子写入到IIC的时钟控制寄存器CCR。而我们写入的这个参数值不得高于400Khz。

实际上由于CCR寄存器不能写入小数类型的时钟因子，影响到SCL的实际频率可能会低于本成员设置的参数值，这时除了通讯会稍微慢点以外，不会对IIC的标准通讯造成其他影响。

I2C_Mode //指定工作模式，可选IIC模式SMBUS模式

选择IIC的使用方式，有IIC模式（IIC_Mode_IIC）和SMBus主、从模式(IIC_Mode_SMBusHost、IIC_Mode_SMBusDevice)

IIC不需要在此处区分主从模式，直接设置IIC_Mode_IIC即可。

I2C_DutyCycle //时钟占空比，可选low/high = 2:0或16：9

设置IIC的SCL线时钟的占空比。该配置有两个选择，分别为低电平时间比高电平时间为

2：1(IIC_DutyCycle_2) 和 16：9（IIC_DutyCycle_16_9）

其实这两个模式的比例差别并不大，一般要求都不会如此严格，这里随便选就可以了。

I2C_OwnAddress1 //自身的IIC设备地址

配置STM32的IIC设备自己的地址，每个连接到IIC总线上的设备都有一个自己的地址，作为主机也不例外。地址可以设置为7位或10位（受下面IIC_AcknowledgeAddress成员决定），只要该地址是IIC总线上唯一的即可。

STM32的IIC外设可同时使用两个地址，即同时对两个地址作出响应，这个结构体成员IIC_OwnAddress1配置的是默认的，OAR1寄存器存储的地址，若需要设置第二个地址寄存器OAR2，可使用
IIC_OwmAddress2Conig函数来配置，OAR2不支持10位地址。

I2C_Ack //使能或者关闭响应，一般是使能

配置IIC应答是否使能，设置位使能则可以发送响应信号，一般配置位允许应答(IIC_Ack_Enable)，这是绝大多数遵循IIC标准的设备的通讯要求，改为禁止应答（IIC_Ack_Disable）往往会导致通讯错误。

I2C_AcknowledgedAddress //指定地址长度，可为7或10

选择IIC的寻址模式是7位或者是10位地址，这需要根据实际连接到IIC总线上设备的地址进行选择，这个成员的配置也影响到IIC_OwnAddress成员，只有这里设置成10位模式时，IIC_OwnAddress1才支持10位地址

配置完这些结构体成员的值，调用库函数IIC_Init就可以把结构体的配置写入到对应的寄存器中了。

STM32的IIC库函数

//配置自身设备地址2
void I2C_OwnAddress2Config(I2C_TypeDef* I2Cx, uint8_t Address);

//发送设备地址
void I2C_Send7bitAddress(I2C_TypeDef* I2Cx, uint8_t Address, uint8_t I2C_Direction);

//接收数据
uint8_t I2C_ReceiveData(I2C_TypeDef* I2Cx);

//停止接收
void I2C_AcknowledgeConfig(I2C_TypeDef* I2Cx, FunctionalState NewState);

//IIC外设开始正常工作
void I2C_Cmd(I2C_TypeDef* I2Cx, FunctionalState NewState);

配置I2C

配置GPIO

		GPIO_InitTypeDef GPIO_InitStructure;
		I2C_InitTypeDef I2C_InitStructure;

		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
		RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

		//PB6——SCL PB7——SDA
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;
		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

		GPIO_Init(GPIOB, &GPIO_InitStructure);

配置I2C

		I2C_DeInit(I2C1);
		I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
		I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
		I2C_InitStructure.I2C_ClockSpeed = 400000;
		I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
		I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
		I2C_InitStructure.I2C_OwnAddress1 = 0x30;

		I2C_Init(I2C1, &I2C_InitStructure);
		I2C_Cmd(I2C1, ENABLE);

整合

#include "oled.h"
#include "stm32f10x.h"
#include "SysTick.h"
#include "codetab.h"

//初始化硬件IIC引脚
void I2C_Configuration(void)
{
		GPIO_InitTypeDef GPIO_InitStructure;
		I2C_InitTypeDef I2C_InitStructure;

		RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

		//PB6——SCL PB7——SDA
		GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_OD;
		GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_6 | GPIO_Pin_7;
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

		GPIO_Init(GPIOB, &GPIO_InitStructure);

		I2C_DeInit(I2C1);
		I2C_InitStructure.I2C_Ack                 = I2C_Ack_Enable;
		I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
		I2C_InitStructure.I2C_ClockSpeed          = 400000;
		I2C_InitStructure.I2C_DutyCycle           = I2C_DutyCycle_2;
		I2C_InitStructure.I2C_Mode                = I2C_Mode_I2C;
		I2C_InitStructure.I2C_OwnAddress1         = 0x30;

		I2C_Init(I2C1, &I2C_InitStructure);
		I2C_Cmd(I2C1, ENABLE);
}

//向OLED寄存器地址写一个byte的数据
void I2C_WriteByte(uint8_t addr,uint8_t data)
{
		while( I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY) );
		I2C_GenerateSTART(I2C1, ENABLE);

		while( !I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT) );
		I2C_Send7bitAddress(I2C1, OLED_ADDRESS, I2C_Direction_Transmitter);

		while( !I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED) );
		I2C_SendData(I2C1, addr);

		while( !I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTING) );
		I2C_SendData(I2C1, data);

		while( !I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED) );
		I2C_GenerateSTOP(I2C1, ENABLE);
}
