一、说明
前面已经多次学习到点亮LED的操作。我使用的这个开发板,数码管与LED是连接在一起的,本文对数码管的操作是对LED操作的函数的进一步封装。
LED 数码管由发光二极管作为显示字段,7只发光二极管构成,加上一个小数点,称为八段码。 数据管可能采用共阳或共阴接法,使用方法与发光二极管相同,不同材料的压降有所不同,一般为1.5~2V,额定电流为10mA,最大电流为40mA,静态显示时10mA为宜。

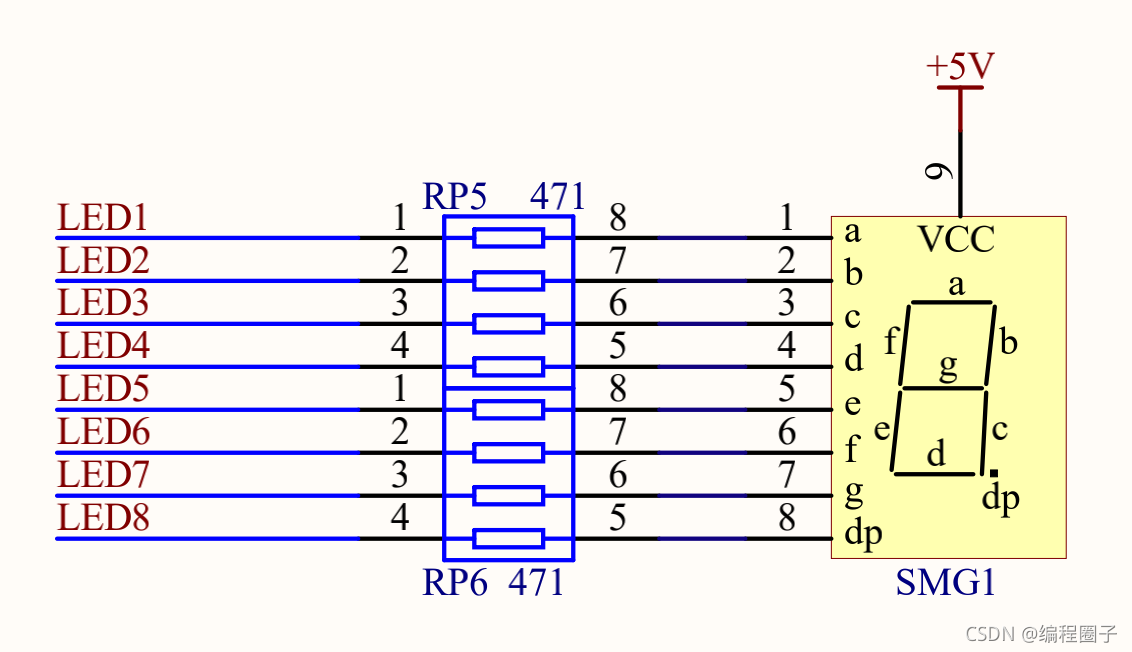

LED与STM32相连,一般按某一顺序连接到某一个并行I/O口的D0~D7,当该I/O口输出某一特定数据时,可以让LED显示出某个字符。 我使用的开发板采用共阴接法,接线图如下:
二、数码管显示方式
数码管显示有静态显示和动态显示两种方式。
- 静态显示时,每一位显示器的字段需要一个8位I/O口控制,I/O口支持锁存功能。静态显示编程实现容易,硬件成本较高。
- 动态显示时,是将多个数码管的相同字段线连在一起,由一个8位I/O口控制多个数码管。而每一位的公共端由另一个I/O口控制。
动态显示需要采取轮流显示的方式显示信息,占用I/O端口线少,编程较为复杂。
三、静态显示的实现
1. 封装数码管操作函数
smg.h
#ifndef _smg_H
#define _smg_H
#include "system.h"
#define SMG_PORT GPIOC
#define SMG_PIN (GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7)
#define SMG_PORT_RCC RCC_APB2Periph_GPIOC
void SMG_Init(void);
#endif
smg.c
#include "smg.h"
void SMG_Init()
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(SMG_PORT_RCC,ENABLE);
GPIO_InitStructure.GPIO_Pin=SMG_PIN;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(SMG_PORT,&GPIO_InitStructure);
}
2. 主函数
#include "system.h"
#include "SysTick.h"
#include "smg.h"
u8 smgduan[16]={0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07,
0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71};
int main()
{
u8 i=0;
SysTick_Init(72);
SMG_Init();
while(1)
{
for(i=0;i<16;i++)
{
GPIO_Write(SMG_PORT,(u16)(~smgduan[i]));
delay_ms(1000);
}
}
}
调用 smgduan的不同数组下标,即可实现显示不同数字的功能。
|
