前言（文末获取源码）
本文包含了1.3寸OLED移植、使用教程和原理，只需3分钟即可完成驱动程序的移植（无关芯片平台）。1.3寸OLED分辨率为12864，驱动芯片为SSD1306，通信方式为IIC。理论上分辨率同样是12864的0.96寸OLED也适用，但未曾测试。欢迎使用过的朋友留言告知结果。字模提取软件请到网上搜索下载
一、移植驱动程序
驱动程序包含两个文件（OLED.c和OLED.h）和一个字符库文件（Font.h），将其添加到工程中。在OLED.c中根据实际修改IIC函数和延时函数，这里是使用了STM32的HAL库。延时函数也可删除，但要保证在上电后需要一定的延时，具体请看以下OLED初始化代码。
//根据情况修改以下函数==========================
extern I2C_HandleTypeDef hi2c1;
#define I2C_WriteByte(addr,data) HAL_I2C_Mem_Write(&hi2c1,OLED_ADDRESS,addr,1,&data,1,1000)
#define delay_ms(ms) HAL_Delay(ms)
//==============================================
至此，驱动程序移植完毕。感觉不用三分钟~
二、使用教程
1.上电初始化
在OLED.c提供了初始化函数，但不必过多了解，上电后直接使用即可。
void OLED_Init(void)
{
delay_ms(100); //上电后需延时
OLED_WriteCmd(0xAE); //关闭显示（0xAE关闭OLED，0xAF打开OLED）
OLED_WriteCmd(0x20); //设置GDDRAM寻址模式，由下面命令决定
OLED_WriteCmd(0x10); //00：水平寻址模式; 01：垂直寻址模式; 10：页寻址模式;
OLED_WriteCmd(0xb0); //设置页寻址模式的页起始位置
OLED_WriteCmd(0xc8); //设置扫描方向
OLED_WriteCmd(0x00); //设置列地址起始地址低位
OLED_WriteCmd(0x10); //设置列地址起始地址高位
OLED_WriteCmd(0x40); //设置GDDRAM起始行
OLED_WriteCmd(0x81); //设置对比度
OLED_WriteCmd(0xff); //亮度调节 0x00~0xff
OLED_WriteCmd(0xa1); //左右反置关
OLED_WriteCmd(0xa6); //正常显示模式
OLED_WriteCmd(0xa8); //设置复用率
OLED_WriteCmd(0x3F);
OLED_WriteCmd(0xa4); //输出GDDRAM中的显示数据
OLED_WriteCmd(0xd3); //设置显示偏移
OLED_WriteCmd(0x00); //无偏移
OLED_WriteCmd(0xd5); //设置时钟
OLED_WriteCmd(0xf0);
OLED_WriteCmd(0xd9); //预充电周期
OLED_WriteCmd(0x22); //
OLED_WriteCmd(0xda); //设置硬件配置
OLED_WriteCmd(0x12);
OLED_WriteCmd(0xdb); //设置Vcomh输出
OLED_WriteCmd(0x20); //0.77*Vcc
OLED_WriteCmd(0x8d); //启用电荷泵
OLED_WriteCmd(0x14); //启用电荷泵
OLED_WriteCmd(0xaf); //开OLED显示
}
2.显示英文字符
在Font.h文件中包含了6x8和8x16大小的英文字母和符号，基本上可以满足大多数需求。使用方法如下:
1、第一个参数是显示的初始位置横坐标，范围是0~127；
2、第二个参数是显示的初始位置纵坐标，范围是0~7。因为OLED控制的最小单位是1*8，也就是说一列行是由一个字节控制的，具体请看以下原理分析；
3、第三个参数是显示的字符串，注意不要过多字符；
4、第四个参数是显示字符的大小（1是6x8，2是8x16）
OLED_ShowStr(30, 1, "I love you", 1);
OLED_ShowStr(60, 2, "Aki", 2);
OLED_ShowStr(30, 4, "?@#$%*&^", 2);
3.显示中文字符

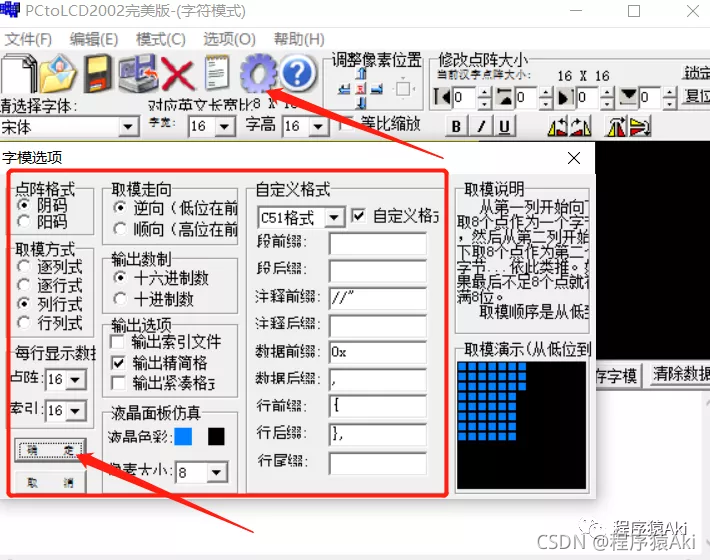

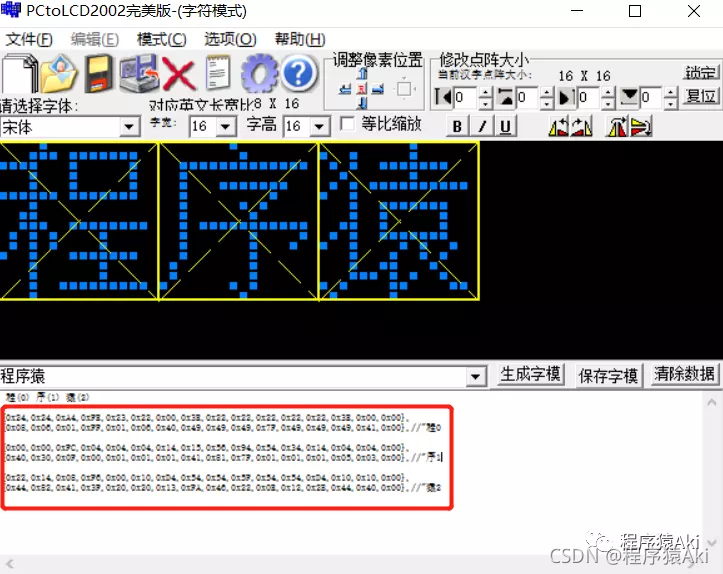

这个步骤多一些，需要用到字模提取软件。假设需要显示16*16大小的字符，打开字模提取软件，设置如下：

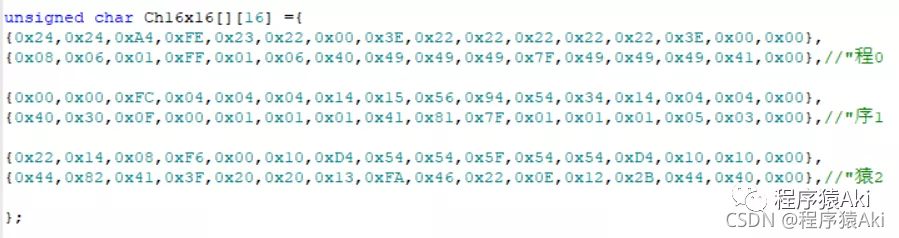

复制下面内容，Font.h文件的unsigned char Ch16x16[][16]数组
用函数。参数x、y为起始坐标，n为字符个数，n不要超过8。
OLED_ShowCN(x,y,n);
4.显示图片

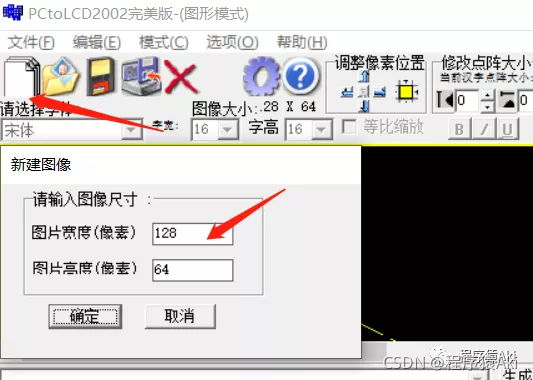

与显示中文字符类似，用到同一个取模软件。如下：

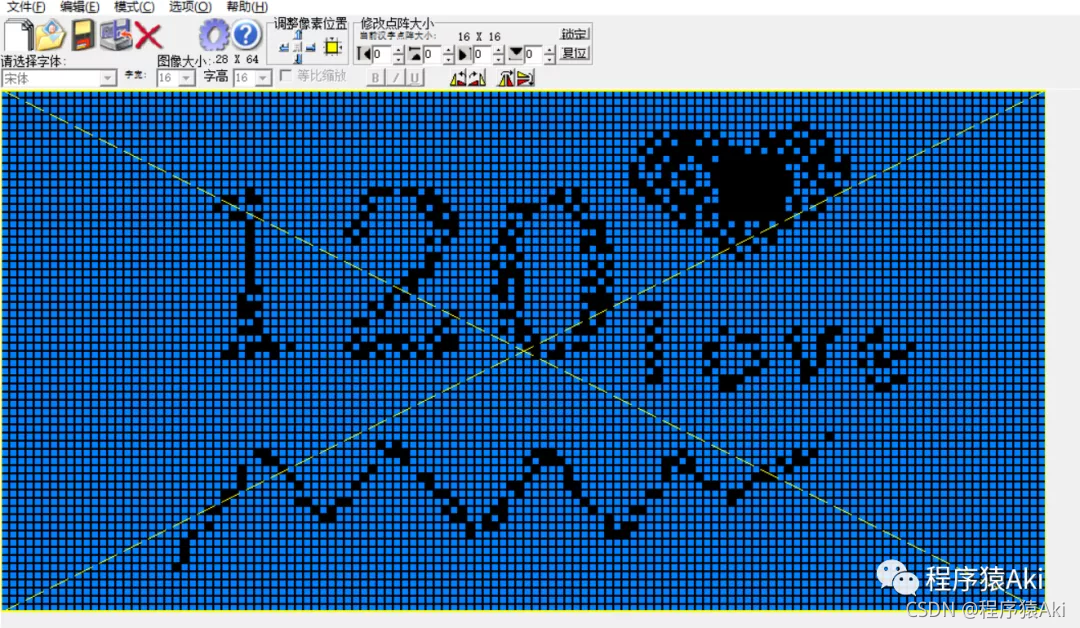

打开一张黑白图像
保存数据到Font.h的unsigned char BMP[] 数组
OLED_DrawBMP(0,0,127,7);//参数分别为起始坐标x0,y0和最终坐标x1,y1

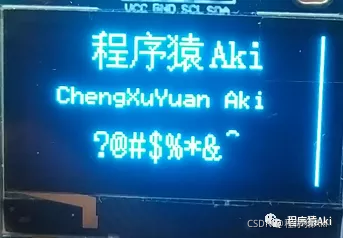

显示效果（可能将黑白图片反色一下效果更好）
三、原理解析

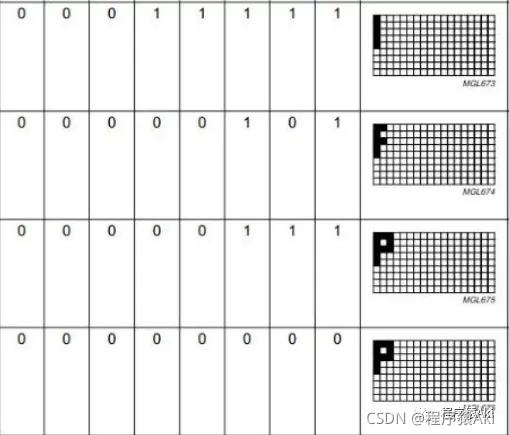

用IIC发送一个字节数据，控制1列8行的像素。例如下图所示，要显示‘F’字母，发送00011111b和00000101b控制“一列八行”像素（前提需要设置起始坐标）。所以最小控制单元为“一列八行”像素。
