国产沁恒CH32F103C8T6使用指南

前言：
CH32F103芯片是由南京沁恒电子产品公司推出的国产ARM芯片，与STM32F103系列芯片相比，不仅管脚和寄存器全部兼容，而且还增强了USB功能，有2个USB，一个Host，一个Device，但在flash下载算法和内部BootLoader上和ST公司的兼容性有差别。不能使用ST的下载软件，只能使用沁恒官方提供的软件下载，可以用串口和USB两种方式，USB方式速度更快，不需要开发额外的BootLoader。另外，最突出的是，它是所有同类型芯片中价格相对最低的。

产品特点

?Cortex-M3内核，72MHz系统主频；
?单周期乘法和硬件除法；
?20KB SRAM，64KB CodeFlash；
?供电范围：2.7V-5.5V，GPIO同步供电电压；
?多种低功耗模式：睡眠/停止/待机；
?上电/断电复位(POR/PDR)；
?可编程电压监测器(PVD)；
?7通道DMA控制器；
?12位模数转换ADC，1us转换时间；
?16路TouchKey通道检测；
?12位数模转换DAC；
?7个定时器；
?1个USB2.0 FullSpeed主机/设备接口（全速和低速）；
?1个USB2.0 FullSpeed设备接口（全速和低速）；
?1个CAN控制器（2.0B主动）；
?2个I2C接口（支持SMBus/PMBus）；
?3个USART接口；
?2个SPI接口（支持Master和Slave模式）；
?51个I/O口，所有IO口都可以映射到16个外部中断；
?CRC计算单元，96位芯片唯一ID；
?串行单线调试（SWD）接口；
?封装形式：LQFP64M、LQFP48、QFN48。

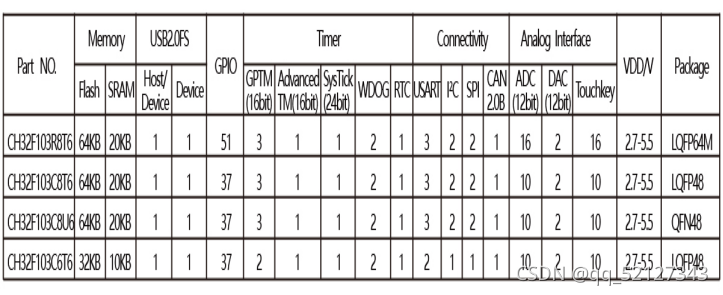

选型指南

CH32F103选型指南

下面详细介绍开发和下载的过程

CH32F103C8T6共有三种程序下载方式，分别为：ST-LINK下载，串口下载与USB下载

（一）通过ST-link（SW等仿真工具）下载

1.1开发板连接ST-link
接法与STM32芯片完全相同。
1.2 在keil工程中下载

以GPIO_PC13LED工程（工程范例见Tony的CH32私家开发包）为例:
（1）安装器件库，在“Tony的私家开发包”中找到器件库文件（必须安装才能找到器件） Keil.WCH32F1xx_DFP.1.0.0.pack，打开并安装。
（2）打开GPIO_PC13LED工程文件

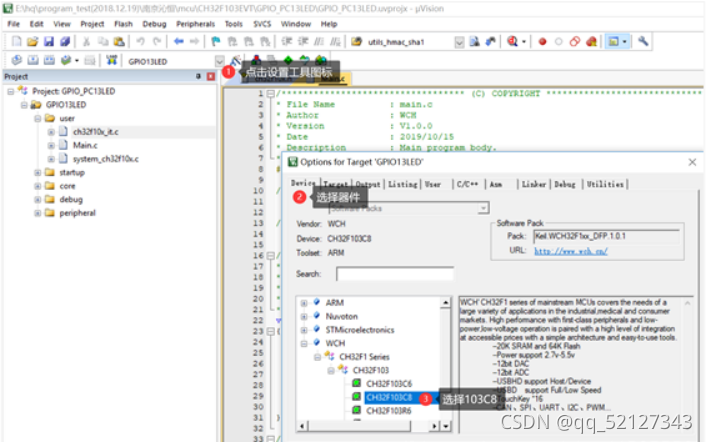

（3）打开工程文件后，如下图选择器件，这里选择103C8。
在这里插入图片描述

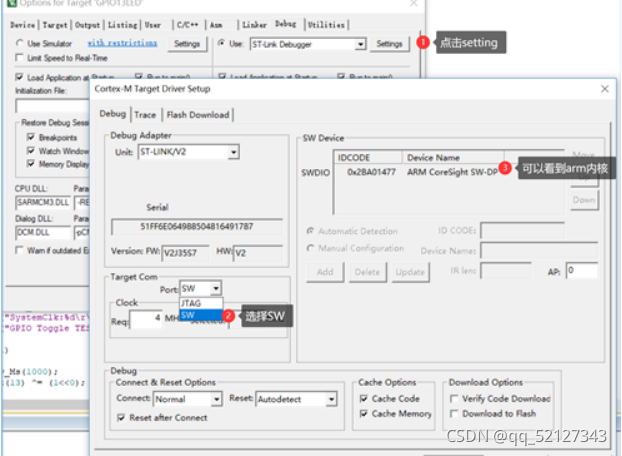

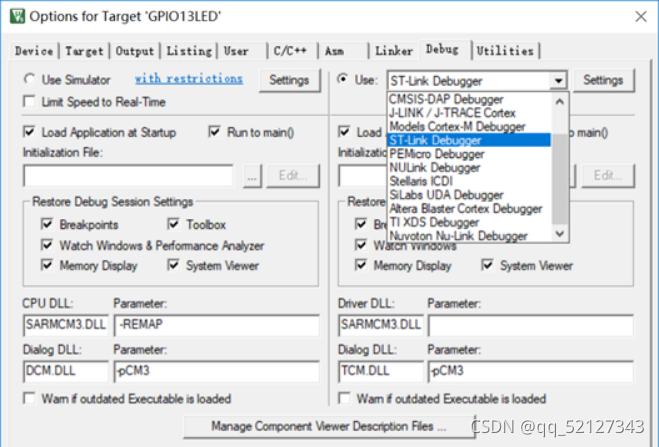

（4）连接STlink后，再配置选项中的Debug项选择仿真下载器，如下图。选择好SW后，能够看到内核数值，表示硬件连接正确，否则需要检查硬件连接。
在这里插入图片描述

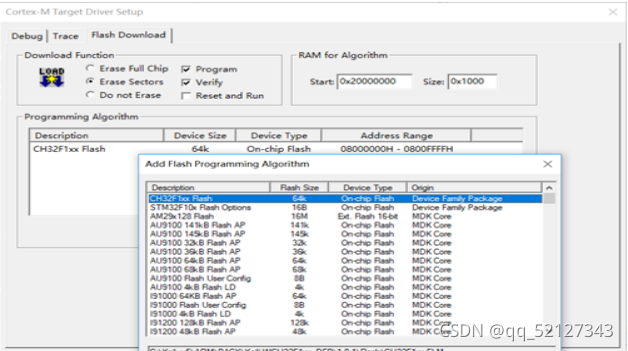

（5）添加算法文件，如图，选择flash download选项页，在该页面内选择add，增加算法，算法选择CH32F1xx Flash，然后确定。

在这里插入图片描述

（6）下载
程序编译成功后，点击工具栏的load工具，即可完成下载。如果下载成功，在输出栏会有下载完成提示。

（二）串口下载

（1）硬件连接：
Rx—>A9
Tx---->A10
GND–>G
VCC–>3.3
跳线boot0设置为高电平
（2）软件配置：
1.安装软件：
使用串口下载时要安装官方的专用下载软件WCHISPTool（在“Tony的私家开发包”中可以直接安装），注意ST公司的下载软件不能使用，因为内部BootLoader目前不兼容。

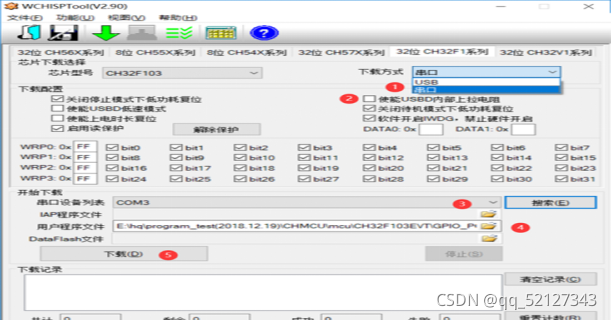

2.配置过程
①选择串口–>②如果usb有上拉电阻可去掉此处------>③选择下载串口号------>④选择要下载的HEX或者bin文件------->⑤下载
在这里插入图片描述

（三）USB下载

（1）USB连接
CH32F103有2个USB口，一个是主机usb，一个是设备usb。分别对应的管脚为：
HUSB:PB7------>D+
PB6------>D-
USB:PA12----->D+
PA11----->D-
跳线boot0设置为高电平
软件默认下载使用HUSB，因此可以用一个USB转Dip的小模块和开发板连接。
(2) 软件设置

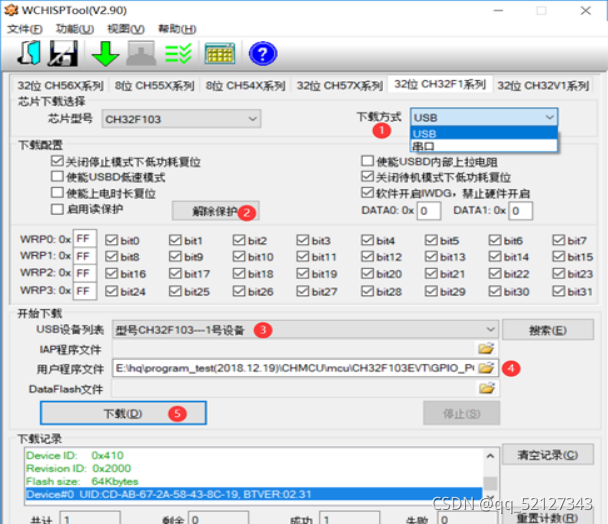

软件设置过程
①选择USB端口–>②解除读保护------>③看到usb设备------>④选择要下载的HEX或者bin文件------->⑤下载
在这里插入图片描述
