1 功耗分析处理流程
1.1 问题处理流程图
1.2 一般分析流程
根据问题，先确认此问题是什么场景，可能会涉及到哪些模块，当某个场景的电流有异常时，可能是由于一个或多个模块共同造成的，逐一排查涉及到的各个模块电流是否异常；当遇到复合场景电流异常时，先确保整个场景涉及到的单一场景的电流在可接受范围之内，再对涉及到的模块进行拆分。
2 单一场景功耗测试
2.1 常见单一场景测试
2.1.1飞行模式待机测试：
通常测试条件：
开启飞行模式、关闭BT、Wifi、GPS、NFC、自动屏幕旋转等一些可能在手机灭屏时工作的器件；
通常测试步骤：
清理手机后台，手机灭屏后，从Power Monitor上看，当待电流基本稳定后（通常需要2 - 3分钟），开始测试，测试时间通常为5分钟。
2.1.2 数据网络待机（关闭数据网络）：
通常测试条件：
关闭飞行模式、关闭数据网络、BT、Wifi、GPS、NFC、自动屏幕旋转等，如果是海外版手机，应当尽可能屏蔽GMS带来的影响；
通常测试步骤：
清理手机后台，手机灭屏后，从Power Monitor上看，当待电流基本稳定后（通常需要2 - 3分钟），开始测试，测试时间通常为5分钟。
2.1.3 WiFi网络待机（未连接WiFi）：
通常测试条件：
打开飞行模式、关闭数据网络、BT、GPS、NFC、自动屏幕旋转等，打开WiFi但不连接到WiFi，如果是海外版手机，应当尽可能屏蔽GMS带来的影响；
通常测试步骤：
清理手机后台，手机灭屏后，从Power Monitor上看，当待电流基本稳定后（通常需要2 - 3分钟），开始测试，测试时间通常为5分钟。
2.1.4 BT待机（未连接其他设备）：
通常测试条件：
打开飞行模式、关闭数据网络、WiFi、GPS、NFC、屏幕旋转等，打开BT但不连接到设备，如果是海外版手机，应当尽可能屏蔽GMS带来的影响；
通常测试步骤：
清理手机后台，手机灭屏后，从Power Monitor上看，当待电流基本稳定后（通常需要2 - 3分钟），开始测试，测试时间通常为5分钟。
2.1.5 GPS待机：
通常测试条件：
关闭飞行模式、关闭数据网络、BT、NFC、屏幕旋转等，打开GPS，如果是海外版手机，应当尽可能屏蔽GMS带来的影响；
通常测试步骤：
清理手机后台，使用GPS相关app使GPS处于工作状态，手机灭屏后，从Power Monitor上看，当待电流基本稳定后（通常需要2 - 3分钟），开始测试，测试时间通常为5分钟。
2.1.6 AOD待机：
通常测试条件：
打开飞行模式、关闭数据网络、BT、GPS、WiFi、NFC、屏幕旋转等，如果是海外版手机，应当尽可能屏蔽GMS带来的影响；
通常测试步骤：
在设置中开启AOD，AOD显示内容选择默认，清理手机后台，手机灭屏后，从Power Monitor上看，当待电流基本稳定后（通常需要2 - 3分钟），开始测试，测试时间通常为5分钟。
2.1.7 HomeIdle待机：
通常测试条件：
打开飞行模式、关闭数据网络、BT、GPS、WiFi、NFC、屏幕旋转、自动调节背光等，如果是海外版手机，应当尽可能屏蔽GMS带来的影响；
通常测试步骤：
使用手机默认设置的屏幕背光亮度等级，将手机设置为30分钟灭屏，清理手机后台，手机显示默认主界面内容，静置；从Power Monitor上看，当待电流基本稳定后（通常需要2 - 3分钟），开始测试，测试时间通常为5分钟。
3 各场景功耗分析
3.1 关机漏电流
3.1.1 手机关机状态下，系统不工作，只有少量器件在工作，如果发现手机关机状态下的电流较高（通常关机漏电流在0.5mA以下），可以确认以下几点：
a) 确认硬件本身是否有漏电；
b) 确认使用的假电池是否含有FG等芯片；
c) 确认假电池上硬件本身是否会漏电。
可以测量两组数据对比确认上述a、b两点因素，测量一组假电池连接手机的漏电流数据，再测量一组只有假电池的漏电流数据，如果两组数据相差无几，说明手机硬件本身可能不存在漏电，假电池上耗电过多；对于部分手机厂商而言，手机电池上会内置一些FG等芯片，用于获取电池的相关信息，这些器件可能是I2C器件，会每个固定时间上报一次电池数据，假电池的电流因此会增加，和电池厂商确认这个电流数据是否合理即可；对于上述c点因素，如果有FG等芯片，可以先移除这些芯片，再确认假电池本身的漏电流是否合理；
备注：对于部分假电池而言，假电池上的电容可能会影响假电池的电流数据，必要时可以移除假电池上的电容。
3.2 飞行待机
3.2.1 飞行模式待机是系统工作的最小电流，反映手机硬件和软件的设计水平，当飞行模式待机电流异常时，可以确认以下几点：
a) 关机漏电流是否合理；
b) 灭屏待机时，AP是否休眠；
c) 灭屏待机时，各子系统是否休眠（查看待机前后RPM计数）；
d) 灭屏待机时，除必要器件，其他器件是否下电；
e) 灭屏待机时，一些gpio、bus等状态是否合理。
3.3 数据网络相关
3.3.1 数据网络相关涉及到的用户使用场景很多，是比较容易出问题的地方，当数据网络相关电流异常时，可以确认以下几点：
a) 关机漏电流和飞行待机电流是否合理；
b) 是否有异常唤醒（ap bp都有可能）；
c) 不同运营商不同网络模式的寻呼周期对待机电流的影响；
d) 寻呼周期对应的电流脉冲宽度和高度是否合理；
e) 手机所处的网络环境如何；
f) RF校准，确认网络相关配置是否正确合理。
3.4 WiFi相关
3.4.1 WiFi网络相关的测试，通常会包含WiFi待机、WiFi上传下载，当涉及到WiFi相关电流测试时，可以从以下几点入手分析：
a) 关机漏电流和飞行待机电流是否合理；
b) 测试机和对比机的WiFi器件是否相同，WiFi器件本身工作的电流（QC和HS的WiFi器件功耗就有所不同）；
c) WiFi固件本身是否没有问题（QC会经常改动WiFi，有时新版本的固件可能会引入新的未知问题）；
d) 接入的WiFi环境是否干净（最好连接一个独立WiFi，没有其他设备接入）；
e) WiFi上传或下载时，使用的协议是否相同（802.11.x），协议不同，映射到测试机上的功耗也有差异。
3.5 BT相关
3.5.1 通常情况下，BT的功耗问题相对较少，如果出了问题，可能会涉及到以下几点：
a) 关机漏电流和飞行待机电流是否合理；
b) BT器件工作电流是否有异常；
c) 确认BT的测试环境是否异常；
d) 确认BT的工作模式、使用的协议；
3.6 AOD待机
3.6.1 AOD功能是近两年新增的功能，主要是灭屏情况下，显示一些内容；当AOD待机出现电流问题时，可以对以下几点因素分析处理：
a) 关机漏电流和飞行待机电流是否合理；
b) 屏幕开启AOD时的基本电流；
c) 开AOD之后，各子系统是否能休眠（有些定制化的AOD功能，sensor会工作）；
d) 显示相关服务或进程是否有异常（AOD除了显示时间，还会显示一些通知图标）；
e) 开AOD是，是否还开了其他功能（抬手亮屏、刷脸解锁等）。
3.7 显示相关
3.7.1 显示相关的电流问题，HomeIdle待机是基本场景，涉及到此场景的问题，可以分析处理以下几点：
a) 关机漏电流和飞行待机电流是否合理；
b) 手机屏幕在最低、默认和最大背光亮度下，测试机和对比机的电流是否有差异；
c) 显示相关进程或服务是否有异常（它们的CPU负载率、内存占用率等）；
d) 是否有其他进程影响显示相关电流（如屏下L-sensor，相关算法可能会每隔一段时间会计算和修改当前屏幕亮度）；
e) 测试机和对比机显示相关功能，是否有定制化（不同厂商的显示动画、效果等会有差异）；
f) 是否有额外条件或功能影响显示相关的电流测试。
3.8 MP3播放相关
3.8.1 音乐播放的电流问题，基本在每个项目中都会出现，涉及到这个问题时，可以考虑以下几点：
a) 关机漏电流和飞行待机电流是否合理；
b) 测试机和对比机使用的硬件器件是否相同（如 smart PA、编解码器等）；
c) 播放音乐时，编解码的方式是否相同（软硬解码），使用的算法是否相同（android原生还是定制化等），是否带有音效（dts、杜比等）；
d) 三方音乐播放软件还涉及到三方音效效果（人声、古典、卧室、户外等）；
e) 在线播放音乐时，需要考虑网络带来的影响；
f) 亮屏播放时，还要考虑屏幕背光亮度的影响。
3.8.2 必要时，可以检查音频参数是否合理，不同的音频参数的播放电流是有差异的，但音频参数不可随意更改，涉及到播放音效和用户体验。
3.9 MP4播放相关
3.9.1 视频播放的电流问题，基本在每个项目中都会出现，涉及到这个问题时，可以考虑以下几点：
a) 关机漏电流和飞行待机电流是否合理；
b) 测试机和对比机使用的硬件器件是否相同（如 smart PA、编解码器等）；
c) 播放视频时，编解码的方式是否相同（软硬解码），使用的算法是否相同（android原生还是定制化等），是否带有音效（dts、杜比等）对CPU、GPU、内存的占用率；
d) 三方视频播放软件还涉及到三方定制功能；
e) 在线播放视频时，还需要考虑网络相关因素的影响；
f) 还要考虑屏幕背光亮度的影响。
3.10 语音通话相关
3.10.1 通话问题，涉及到的主要因素有以下几点：
a) 关机漏电流和飞行待机电流是否合理；
b) RF参数是否正确；
c) 测试机所处网络环境是否良好；
d) 灭屏通话时，如果是使用P-sensor灭屏，检查sensor状态是否正确；
e) 亮屏通话时，需要考虑屏幕亮度带来的影响。
3.11 Camera相关
3.11.1 涉及到相机的电流问题，通常比较棘手，可以考虑以下因素对电流的影响：
a) 关机漏电流和飞行待机电流是否合理；
b) 相机基本工作电流（模组厂商提供的电流数据）是否就偏大；
c) 检查相机模组供电是否有异常（硬件可以协助）；
d) 使用相机时，是否有各种效果（美颜、夜景、慢动作等）；
e) 检查使用相机时的CPU负载率是否有异常；
f) 使用相机时，考虑屏幕亮度对电流的影响；
g) 测试机和对比机的拍照或录像的内容是否相同，如是否是同一被拍照物；
h) 相机长时间工作时，需要考虑Thermal对电流的影响，可能会限制或降低CPU频率、降低屏幕背光等；
3.12 其他手机相关测试
3.12.1 这种测试通常会比较复杂，使用到的手机资源也比较多，需要将其拆解成单一场景，逐一确认每个场景的电流，可以确认以下几点：
a) 确认涉及到的每个单一场景电流是否合理；
b) 确认该测试项使用哪些手机硬件资源；
c) 确认测试机和对比机使用的三方app版本是否相同；
d) 确认测试机和对比机使用的系统版本是否相同；
3.13 DoU和类DoU续航测试
3.13.1 这类测试是一种综合性较强的测试，模拟用户操作并使用手机，观察手机续航能力，可以确认以下几点：
a) 确认涉及到的每个单一场景电流是否合理；
b) 确认操作环境和手法，是使用机械臂、脚本还是人工进行的测试，如果是脚本，确认脚本中是否有持锁、额外消耗手机资源的行为；
c) 确认每个操作之后，手机电量变化；
4 Debug方式
4.1 如果有系统log工具，可以抓取log（非特殊要求不要开modem log、录屏等额外耗电的功能）；如果无，可以使用logcat抓取（能记录的log时间较短）；
4.2 使用脚本或者命令额外抓取其他log（QC和MTK都有一些特定的命令抓取更多log信息）；
4.3 待机场景，可以移除某些外设的同时观察电流是否变化，来快速确认这些资源耗电是否异常，尽量在开机状态下只拔不插，通常可以移除camera、NFC、speaker、部分sensor、屏幕、指纹；
4.4 DoU场景可以使用bugreport辅助分析
4.4.1 官方BatteryHistorian安装使用教程：
https://github.com/google/battery-historian
4.4.2 国内教程：
https://www.cnblogs.com/haihai88/p/6603726.html
5 案例分析
5.1 0.1秒异常电流波形分析
5.1.1 问题描述
如图1，UE飞行模式待机，RBSC是4mA左右，从电流波形图上看，存在着0.1s的规律性异常电流脉冲。
5.1.2 分析过程
从log中看，此时AP已经休眠，VDD_min count在灭屏期间是增加的，所以推测是bp侧出了问题；通过拆外设的方式，发现在拆除L-sensor模组时，0.1s的电流脉冲消失，推断L-sensor工作异常；从QXDM看到L-sensor一直在打印其相关log，和sensor工程师沟通发现，sensor没有工作在uImage模式。
5.1.3 解决方法
将L-sensor的工作模式改成uImage模式，如图2，配置方式是将sensor的*_uimg.c文件加入到DD_UIMG_SOURCES（最大能添加5个）中，确保加入的DD_UIMG_SOURCES会被代码编译到。如660平台，此文件在ADSP.VT.4.1/adsp_proc/Sensors/dd/qcom/build/dd_qcom.scons
5.2 ftm_mode模式引起待机功耗高
5.2.1 问题描述

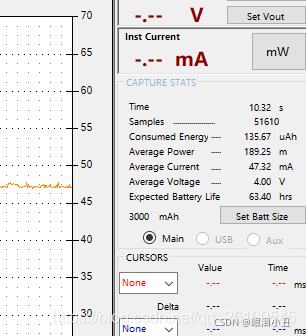

飞行模式下，关闭BT、WiFi、GPS等，发现待机电流稳定在47mA左右，如图3电流波形图所示。
5.2.2 分析过程
通过log看，UE待机期间，AP无异常，回顾整个测试流程也未发现异常，最后咨询相关工程师，推测可能是由于高通的ftm_mode被开启造成的，通过QXDM读取NV
00453的地址查看ftm_mode的状态，如图4，QXDM显示ftm_mode的Input和value的值是0x01，表示ftm_mode已经开启。
5.2.3 解决方法
由于之前测试机被QFil全擦，qcn信息丢失，导致ftm_mode被开启，需要刷入和机器匹配的qcn，重启后复验，待机电流在5mA左右，如图5
6 附录
6.1 部分脚本（QC平台）
Improve kernel log level
adb shell "echo 8 > /proc/sys/kernel/printk "
Enable the IPC debug log
adb shell "echo 0x2 > /sys/module/ipc_router_core/parameters/debug_mask "
Enable XO/VDD clock
adb shell "echo 1 > /d/clk/debug_suspend "
Enable some debug masks
adb shell "echo 32 > /sys/module/msm_spm/parameters/debug_mask "
adb shell "echo 32 > /sys/module/msm_pm/parameters/debug_mask "
adb shell "echo 9 > /sys/module/mpm_of/parameters/debug_mask "
adb shell "echo 0x7FF > /sys/module/qpnp_qg/parameters/debug_mask "
adb shell "echo 1 > /sys/module/msm_show_resume_irq/parameters/debug_mask "
adb shell "echo 1 > /sys/kernel/debug/clk/debug_suspend "
adb shell "echo 1 > /sys/module/kernel/parameters/initcall_debug "
adb shell "echo 0 > /sys/module/qpnp_rtc/parameters/poweron_alarm "
6.2 通用脚本
Clear kernel main system events log
adb shell logcat -c kernel
adb shell logcat -c main
adb shell logcat -c system
adb shell logcat -c events
adb shell dmesg -c
Clear and reset bugreport
adb shell dumpsys batterystats --enable full-wake-history
adb shell dumpsys batterystats --reset
GetTCP dump
adb shell "tcpdump -i wlan0 -v -w /storage/emulated/0/tcpdump.pcap & "
#Get batterystats(Recode UE actions which is foreground activity )
adb shell dumpsys batterystats
