[嵌入式]S0tm32F103C8T6点亮流水灯

文章目录

一、创建项目

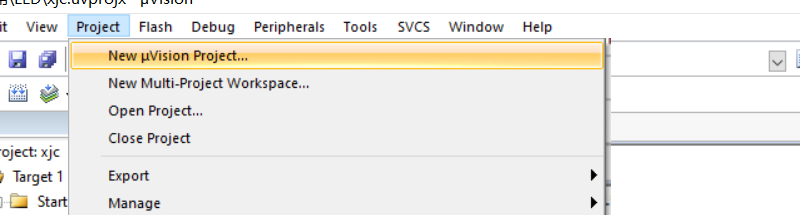

点击Project下的New uVision Project:
在这里插入图片描述

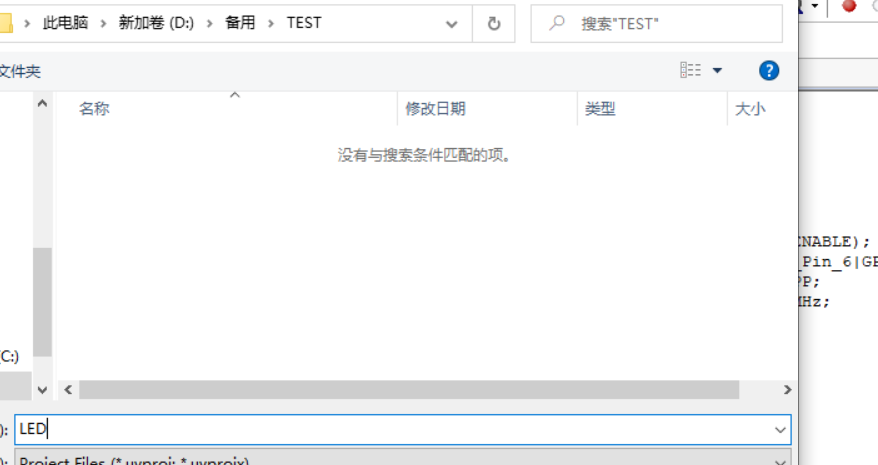

选择路径，填写文件名
在这里插入图片描述

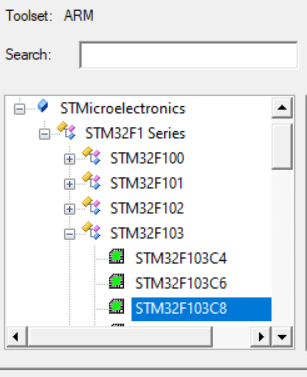

选择芯片
在这里插入图片描述

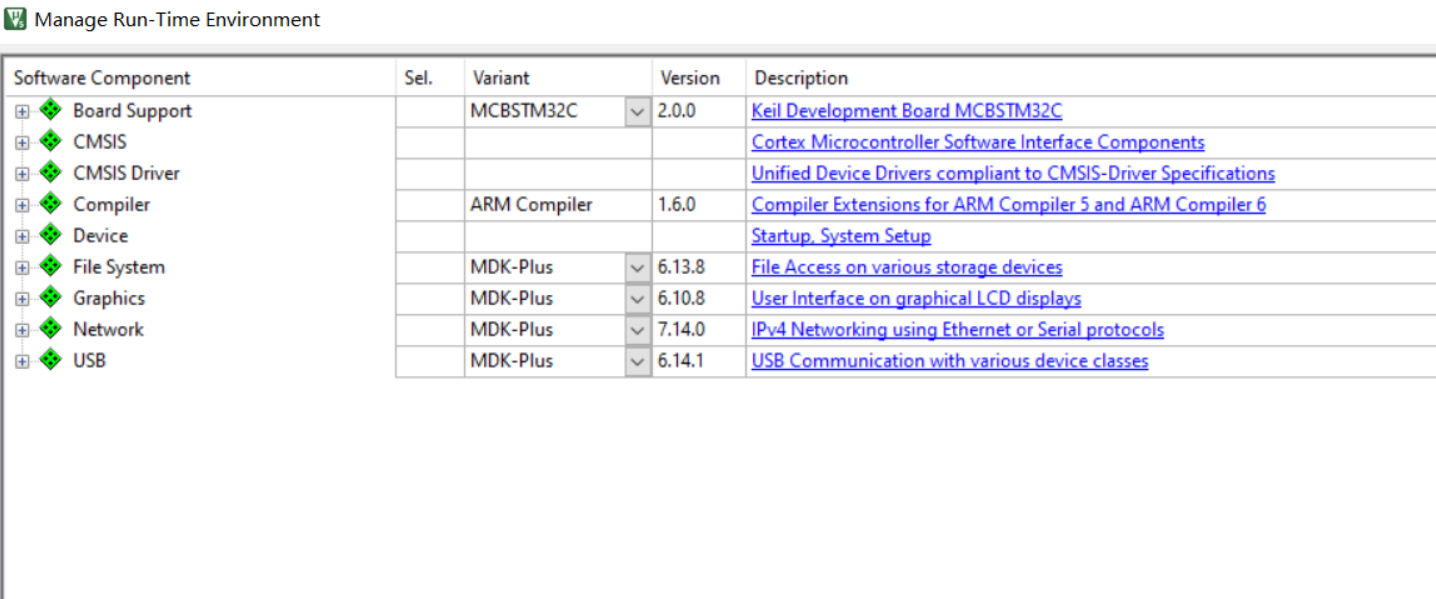

关闭，不选：
在这里插入图片描述

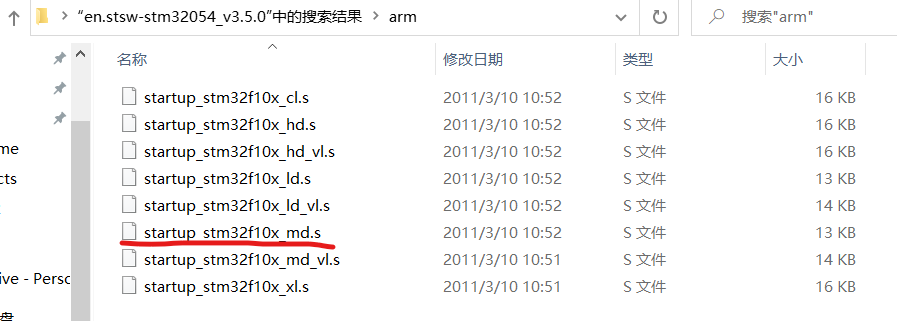

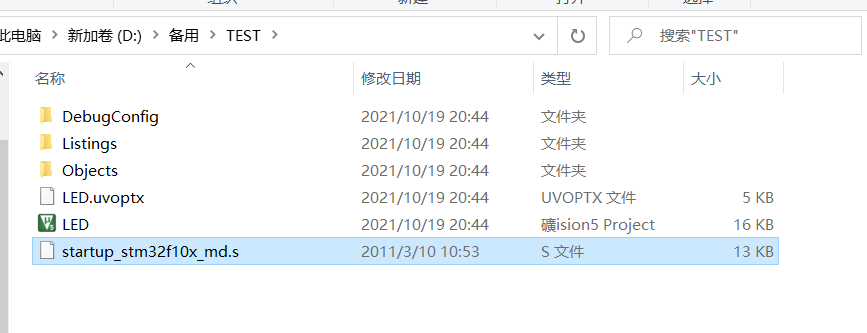

将所需要的启动文件复制到项目目录下(f103c8t6启动文件为startup_stm32f10x_md.s:
在这里插入图片描述
在这里插入图片描述

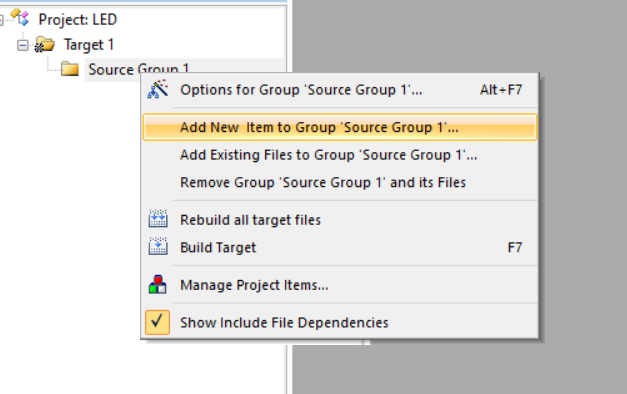

右击，选择Add new …创建一个main.c文件
在这里插入图片描述

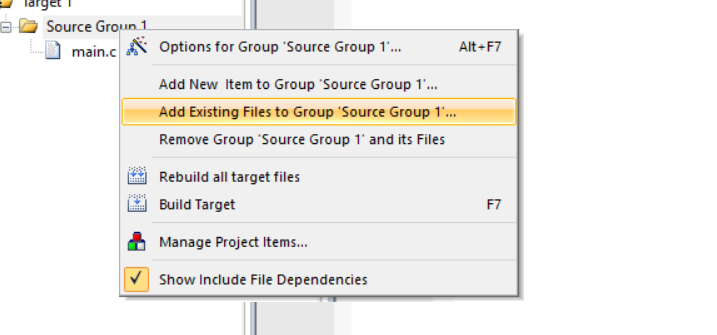

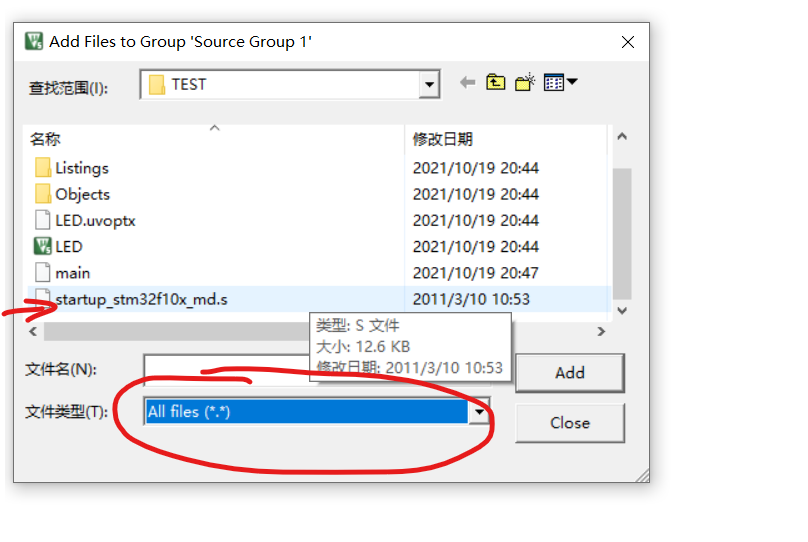

右击，选择Add Existing…，添加上面复制过来的startup_stm32f10x_md.s
在这里插入图片描述
在这里插入图片描述

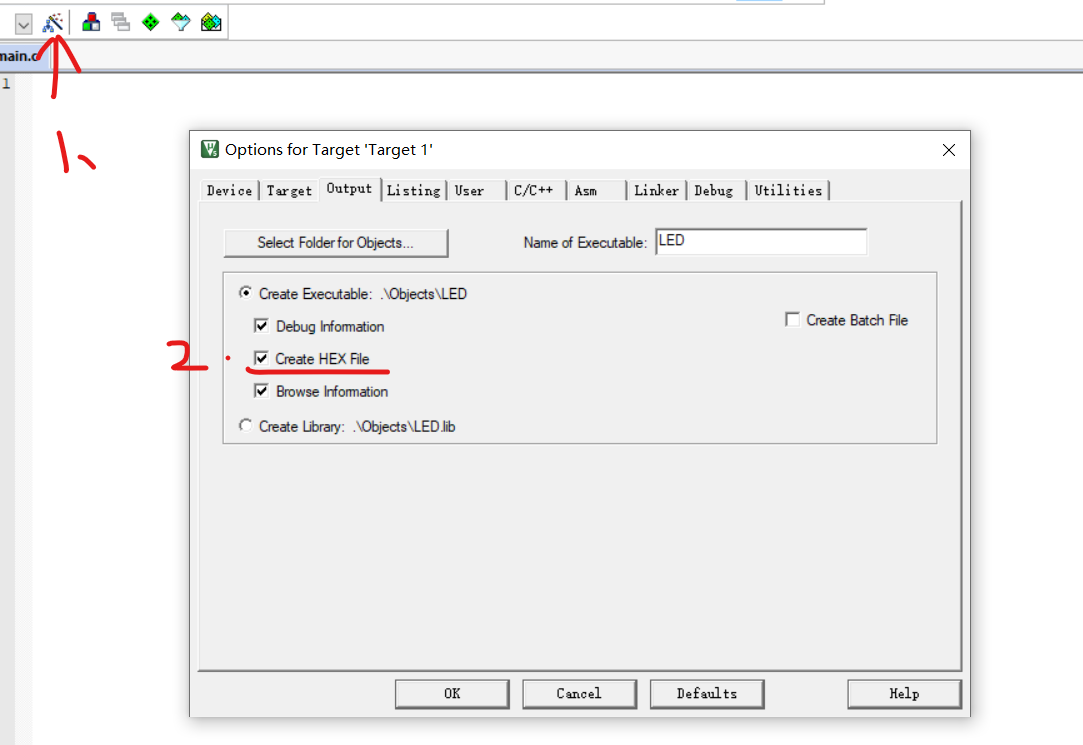

打开魔术棒
在这里插入图片描述
项目新建完毕！！！

在main.c加入main函数

int main(){

}

编译，发现报错：
原因：没有SystemInit函数
添加

void SystemInit(void);

int main(){

}


void SystemInit(){

}

此时编译，不报错

二、点灯

点亮LED灯，需要用到GPIO端口。

为了点亮LED灯，需要三个步骤：

打开GPIO口的时钟
初始化GPIO口（选择推挽输出）
设置低电平

2.1 打开时钟

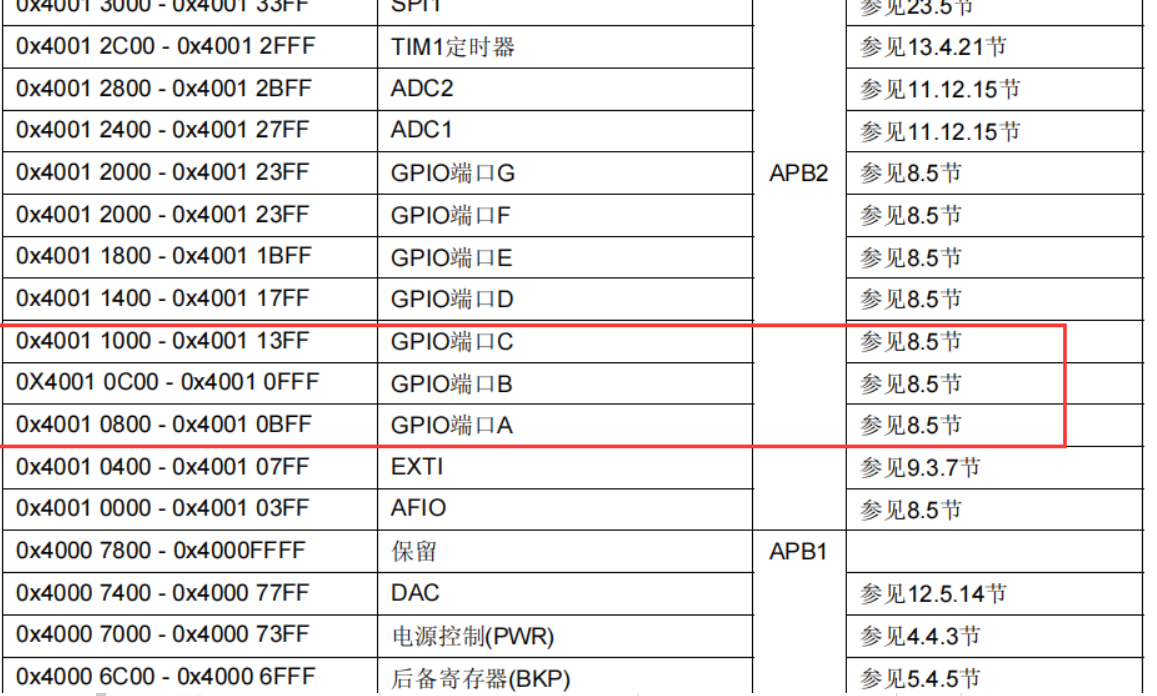

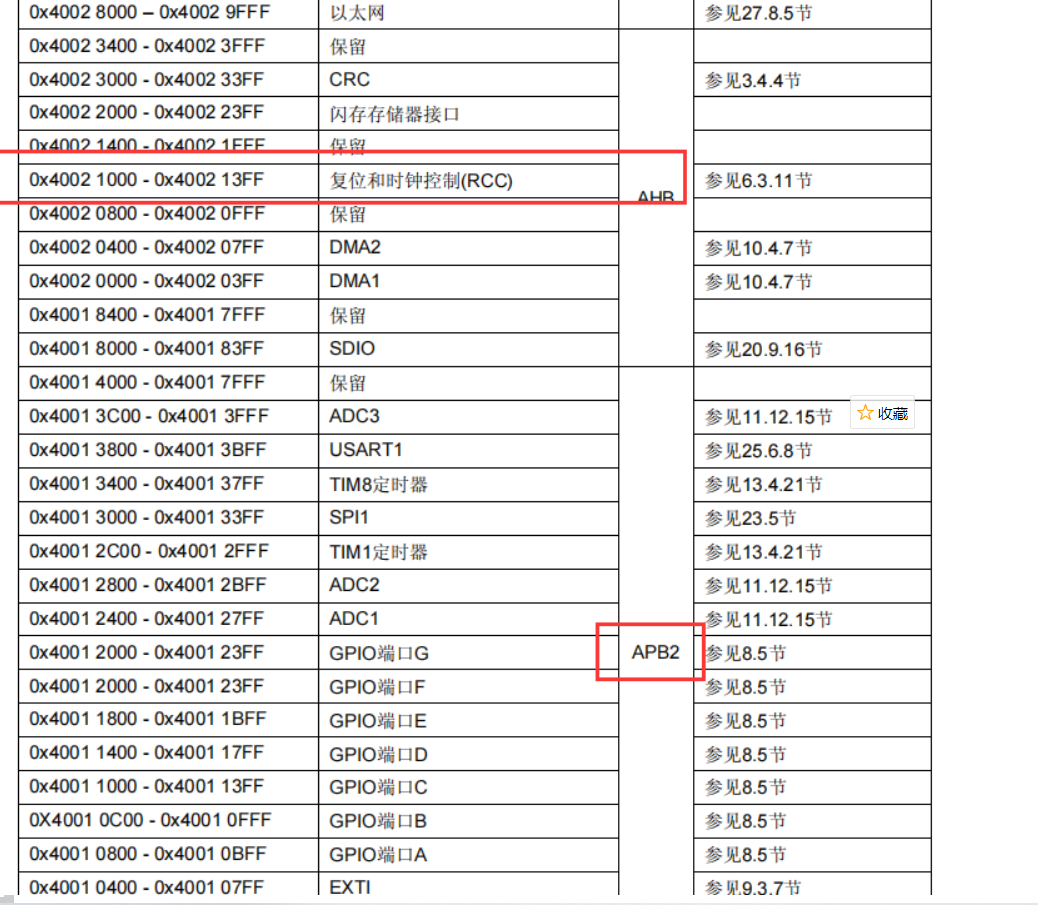

GPIO的地址
在这里插入图片描述

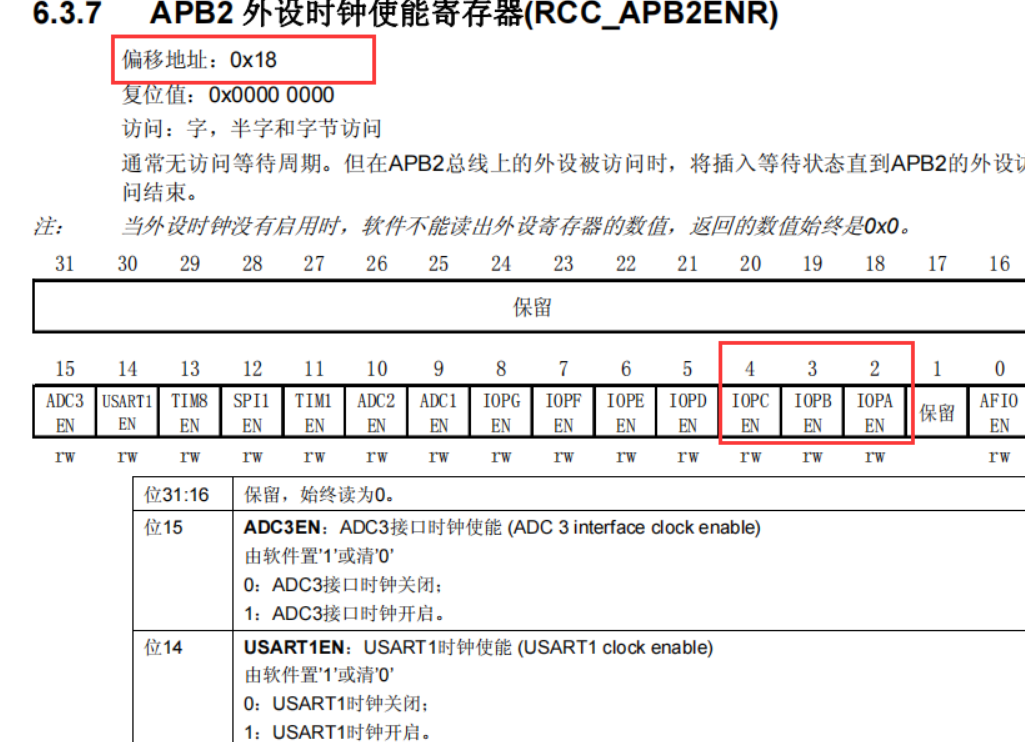

时钟的地址：
在这里插入图片描述
在这里插入图片描述
即0x40021018，则打开三个IO口的时钟需要将三个位都置1：

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

// 打开时钟
RCC_APB2ENR |= (1<<3);  // 打开 GPIOB 时钟
RCC_APB2ENR |= (1<<4);  // 打开 GPIOC 时钟
RCC_APB2ENR |= (1<<2);  // 打开 GPIOA 时钟

2.2 初始化

GPIO口有八种模式：

输入浮空
输入上拉
输入下拉
模拟输入
开漏输出
推挽式输出
推挽式复用功能
开漏复用功能

这里使用推挽输出

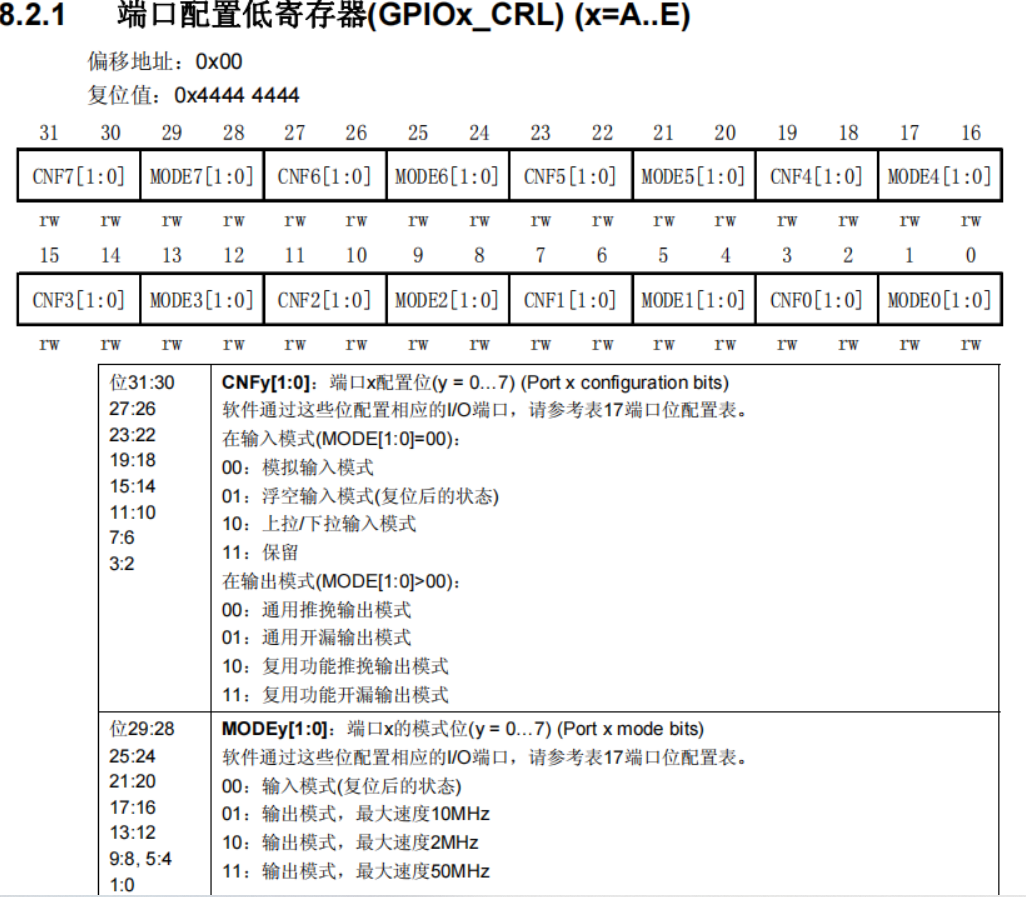

在这里插入图片描述
在这里插入图片描述

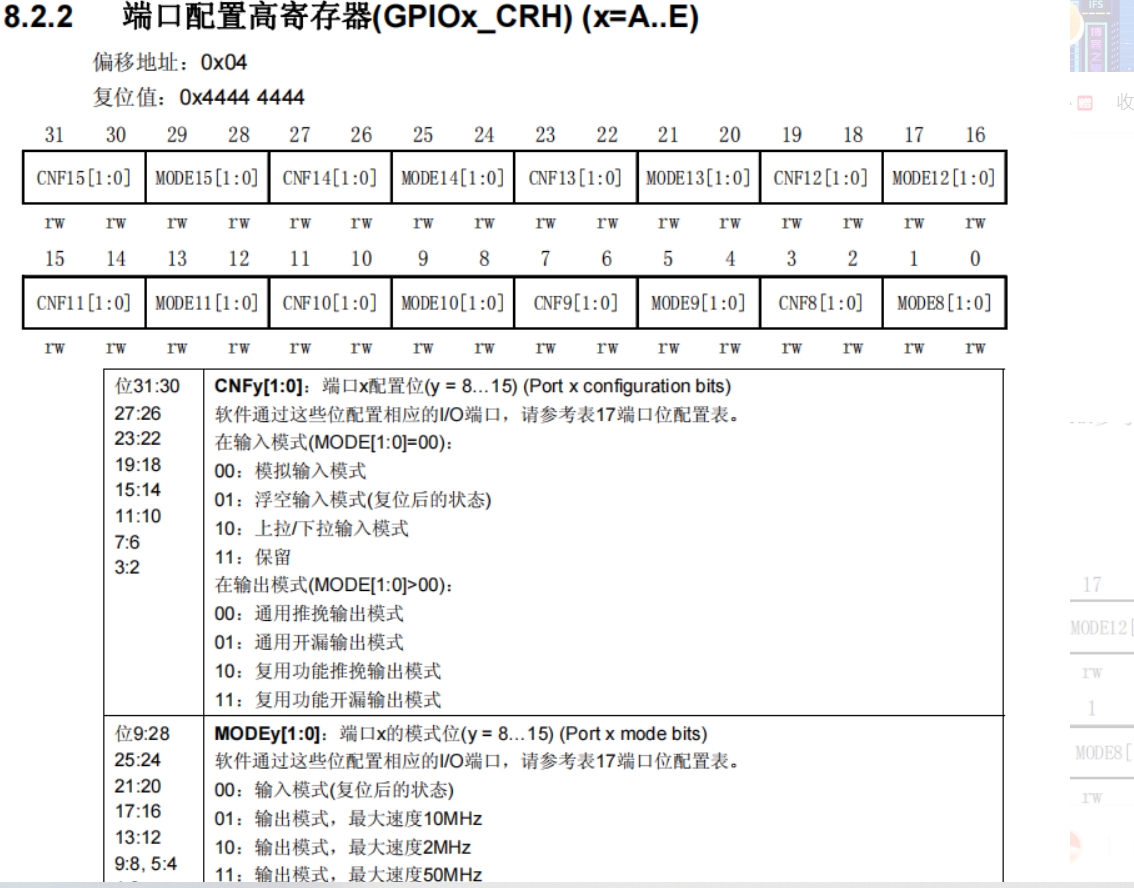

端口1-7为低，端口8-15为高。每个引脚由四个位控制。

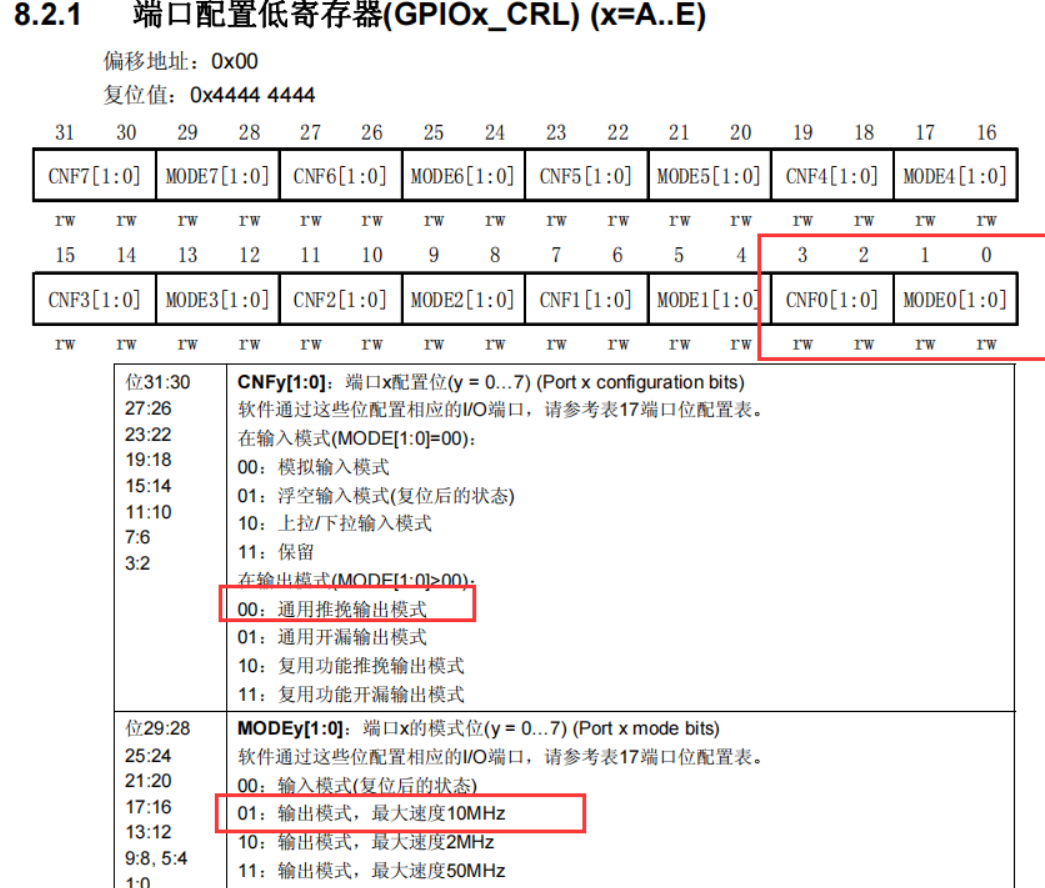

以GPIOB和0号引脚（B0）为例，将其设置为推挽输出，并设置最大速度为10MHz，则将控制B0的四个位设置为0001:
在这里插入图片描述

#define GPIOB_CRL (*(unsigned int *)0x40010c00)

// 最后四位变为0001
GPIOB_CRL |= (1<<0);  // 最后一位变1
GPIOB_CRL &= ~(0xE<<0);  // 倒数2、3、4位变0

对于GPIOB的B0、GPIOC的C15、GPIOA的A0，设置如下：

#define GPIOB_CRL (*(unsigned int *)0x40010C00)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)

// 配置 GPIO 口为推免输出
// GPIOB----最后四位为0001
GPIOB_CRL |= (1<<0);  // 最后一位变1
GPIOB_CRL &= ~(0xE<<0);  // 倒数2、3、4位变0
// GPIOC----前四位为0001
GPIOC_CRH |= (1<<28);  //  第四位变1
GPIOC_CRH &= ~(0xE0000000);  // 前三位变0
// GPIOA----最后四位为0001
GPIOA_CRL |= (1<<0);  // 最后一位变1
GPIOA_CRL &= ~(0xE<<0);  // 倒数2、3、4位变0

2.3 设置低电平

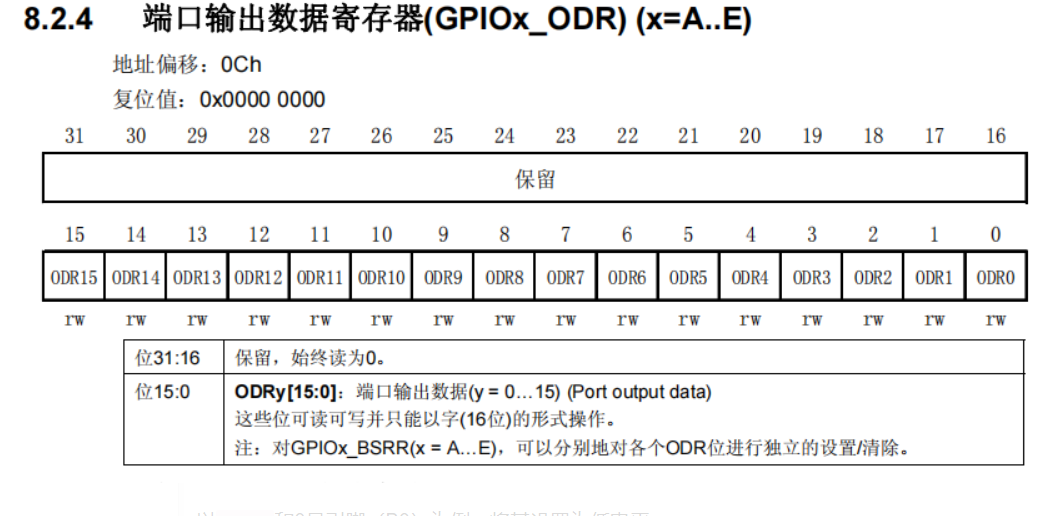

在这里插入图片描述
输出高电平则为1，低电平则为0

以GPIOB和0号引脚（B0）为例，将其设置为低电平:

#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
GPIOB_ODR &= ~(1<<0);  // 最后一位变0

对于GPIOB的B0、GPIOC的C15、GPIOA的A0，设置如下：

#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
#define GPIOC_ODR (*(unsigned int *)0x4001100C)
#define GPIOA_ODR (*(unsigned int *)0x4001080C)

GPIOB_ODR &= ~(1<<0);  //最后一位变为0
GPIOC_ODR &= ~(1<<15); //倒数16位变为0
GPIOA_ODR &= ~(1<<0);  //最后一位变为

2.4 效果展示

在这里插入图片描述

三、源码

在上一节分析的基础上，加上循环，那么需要延时函数:

void Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i;
     while(t--)
         for (i=0;i<800;i++);
}

总代码：


#define GPIOB_BASE 0x40010C00
#define GPIOC_BASE 0x40011000
#define GPIOA_BASE 0x40010800

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

#define GPIOB_CRL (*(unsigned int *)0x40010C00)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)

#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
#define GPIOC_ODR (*(unsigned int *)0x4001100C)
#define GPIOA_ODR (*(unsigned int *)0x4001080C)



void SystemInit(void);
void Delay_ms(volatile  unsigned  int);

void Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i;
     while(t--)
         for (i=0;i<800;i++);
}


int main(){
	// 开启时钟
	RCC_APB2ENR |= (1<<3); // 开启 GPIOB 时钟
	RCC_APB2ENR |= (1<<4); // 开启 GPIOC 时钟
	RCC_APB2ENR |= (1<<2); // 开启 GPIOA 时钟


	// 设置 GPIO 为推挽输出
	// 设置 GPIOB 最后四位为 0001 (B0)
	GPIOB_CRL |= (1<<0);  // 最后一位设置为1
	GPIOB_CRL &= ~(0xE);  // 倒数二、三、四位设置为0
	// 设置 GPIOC 前四位为 0001  (C15)
	GPIOC_CRH |= (1<<28); // 第四位设置为1
	GPIOC_CRH &= ~(0xE0000000);  // 前三位设置为0
	// 设置 GPIOA 最后四位为 0001 (A0)
	GPIOA_CRL |= (1<<0);  // 最后一位设置为1
	GPIOA_CRL &= ~(0xE);  // 倒数二、三、四位设置为0


	// 3个LED初始化为不亮（即高点位）
	GPIOB_ODR |= (1<<0);  // 最后一位设置为1
	GPIOC_ODR |= (1<<15); // 倒数第15位设置为1
	GPIOA_ODR |= (1<<0);  // 最后一位设置为1


	while(1){
		GPIOB_ODR &= ~(1<<0); // 点灯1
		Delay_ms(1000000);
		GPIOB_ODR |= (1<<0);  // 灭灯1
		Delay_ms(1000000);

		GPIOC_ODR &= ~(1<<15); // 点灯2
		Delay_ms(1000000);
		GPIOC_ODR |= (1<<15);  // 灭灯2
		Delay_ms(1000000);

		GPIOA_ODR &= ~(1<<0); // 点灯3
		Delay_ms(1000000);
		GPIOA_ODR |= (1<<0);  // 灭灯3
		Delay_ms(1000000);

	}

}


void SystemInit(){

}

四、汇编实现


RCC_APB2ENR EQU 0x40021018;配置RCC寄存器,时钟,0x40021018为时钟地址

GPIOB_BASE EQU 0x40010C00
GPIOC_BASE EQU 0x40011000
GPIOA_BASE EQU 0x40010800

GPIOB_CRL EQU 0x40010C00
GPIOC_CRH EQU 0x40011004
GPIOA_CRL EQU 0x40010800

GPIOB_ODR EQU 0x40010C0C
GPIOC_ODR EQU 0x4001100C
GPIOA_ODR EQU 0x4001080C

Stack_Size EQU  0x00000400;栈的大小

                AREA    STACK, NOINIT, READWRITE, ALIGN=3 ;NOINIT： = NO Init，不初始化。READWRITE : 可读，可写。ALIGN =3 : 2^3 对齐，即8字节对齐。
Stack_Mem       SPACE   Stack_Size
__initial_sp




                AREA    RESET, DATA, READONLY

__Vectors       DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler


                AREA    |.text|, CODE, READONLY

                THUMB
                REQUIRE8
                PRESERVE8

                ENTRY
Reset_Handler
				bl LED_Init;bl：带链接的跳转指令。当使用该指令跳转时，当前地址(PC)会自动送入LR寄存器
MainLoop        BL LED_ON_C
                BL Delay
                BL LED_OFF_C
                BL Delay
				BL LED_ON_A
                BL Delay
                BL LED_OFF_A
                BL Delay
				BL LED_ON_B
                BL Delay
                BL LED_OFF_B
                BL Delay

                B MainLoop;B:无条件跳转。
LED_Init;LED初始化
                PUSH {R0,R1, LR};R0,R1,LR中的值放入堆栈
                ;控制时钟
                LDR R0,=RCC_APB2ENR;LDR是把地址装载到寄存器中(比如R0)。
                ORR R0,R0,#0x1c
                LDR R1,=RCC_APB2ENR
                STR R0,[R1]


                ;初始化GPIOA_CRL
                LDR R0,=GPIOA_CRL
                BIC R0,R0,#0x0fffffff;BIC 先把立即数取反，再按位与
                LDR R1,=GPIOA_CRL
                STR R0,[R1]

                LDR R0,=GPIOA_CRL
                ORR R0,#0x00000001
                LDR R1,=GPIOA_CRL
                STR R0,[R1]
                ;将PA0置1
                MOV R0,#0x01
                LDR R1,=GPIOA_ORD
                STR R0,[R1]


                ;初始化GPIOB_CRL
                LDR R0,=GPIOB_CRL
                BIC R0,R0,#0x0fffffff;BIC 先把立即数取反，再按位与
                LDR R1,=GPIOB_CRL
                STR R0,[R1]

                LDR R0,=GPIOB_CRL
                ORR R0,#0x00000001
                LDR R1,=GPIOB_CRL
                STR R0,[R1]
                ;将PB0置1
                MOV R0,#0x01
                LDR R1,=GPIOA_ORD
                STR R0,[R1]


				 ;初始化GPIOC
                LDR R0,=GPIOC_CRH
                BIC R0,R0,#0x0fffffff
                LDR R1,=GPIOC_CRH
                STR R0,[R1]

                LDR R0,=GPIOC_CRH
                ORR R0,#0x01000000
                LDR R1,=GPIOC_CRH
                STR R0,[R1]
                ;将PC15置1
                MOV R0,#0x8000
                LDR R1,=GPIOC_ORD
                STR R0,[R1]

                POP {R0,R1,PC};将栈中之前存的R0，R1，LR的值返还给R0，R1，PC
LED_ON_A
                PUSH {R0,R1, LR}

                MOV R0,#0x00
                LDR R1,=GPIOA_ORD
                STR R0,[R1]

                POP {R0,R1,PC}

LED_OFF_A
                PUSH {R0,R1, LR}

                MOV R0,#0x01
                LDR R1,=GPIOA_ORD
                STR R0,[R1]

                POP {R0,R1,PC}
LED_ON_B;亮灯
                PUSH {R0,R1, LR}

                MOV R0,#0x00
                LDR R1,=GPIOB_ORD
                STR R0,[R1]

                POP {R0,R1,PC}

LED_OFF_B;熄灯
                PUSH {R0,R1, LR}

                MOV R0,#0x01
                LDR R1,=GPIOB_ORD
                STR R0,[R1]

                POP {R0,R1,PC}
LED_ON_C;亮灯
                PUSH {R0,R1, LR}

                MOV R0,#0x00
                LDR R1,=GPIOC_ORD
                STR R0,[R1]

                POP {R0,R1,PC}

LED_OFF_C;熄灯
                PUSH {R0,R1, LR}

                MOV R0,#0x0100
                LDR R1,=GPIOC_ORD
                STR R0,[R1]

                POP {R0,R1,PC}

Delay
                PUSH {R0,R1, LR}

                MOVS R0,#0
                MOVS R1,#0
                MOVS R2,#0

DelayLoop0
                ADDS R0,R0,#1

                CMP R0,#330
                BCC DelayLoop0

                MOVS R0,#0
                ADDS R1,R1,#1
                CMP R1,#330
                BCC DelayLoop0

                MOVS R0,#0
                MOVS R1,#0
                ADDS R2,R2,#1
                CMP R2,#15
                BCC DelayLoop0


                POP {R0,R1,PC}
                NOP
				END

五、总结

第一次尝试stm32，遇到了许多的困难，连接电路上，代码实现上都有许多的问题。第一次完全无从下手，通过这次实验才刚刚入门。

六、参考文献

STM32 F103之点亮LED流水灯 (STM32入门学习)
