Arduino 编程 ESP8266 12F NodeMCU 实现 PWM 控制呼吸灯

有两种版本的 ESP Node MCU，都可以使用，只是下载串口的驱动不同而已，所有引脚都一样

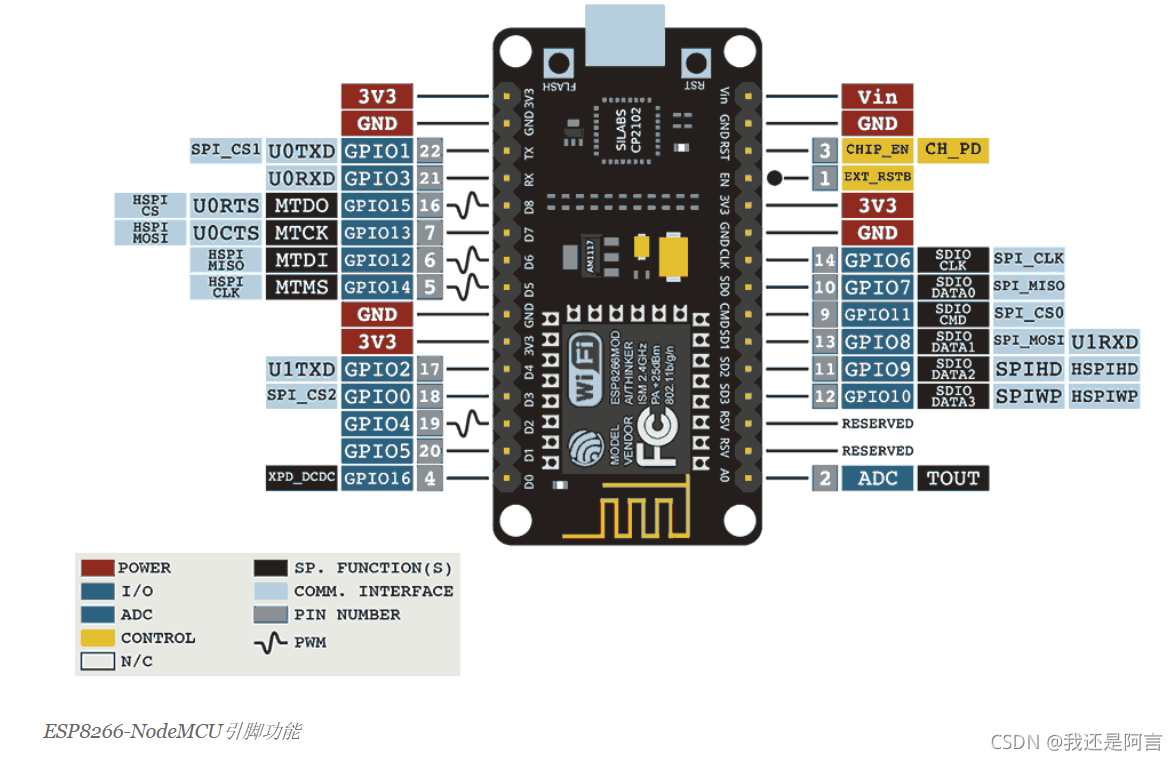

IO 引脚中，只有带有波浪线的引脚，才具备输出 PWM 模拟信号的能力

GPIO	宏定义引脚
4	D2
14	D5
12	D6
15	D8

在这里插入图片描述

一、官方手册中的定义

文档中说道，默认的值范围为 0-255，但是在 3.0 之后的版本中，默认范围变更为 0-1023
至于范围我们可以调用 analogWriteRange(new_range) or analogWriteResolution(bits) 进行调整
在我写代码的时候，使用255时观察示波器波形发现的，波形高电平最高只能占到一个周期的 1/4，查找官方手册发现了是这个原因

二、开发板代码

我们再来看看实际中的代码，我的开发板 PWM value 值默认范围为 0 - 1023，官方手册查得
但是在实际使用中，值大于 700 后 LED 的亮度变化就不太明显了

#include <ESP8266WiFi.h>        // 本程序使用 ESP8266WiFi库

int brightness = 0;

void setup(void){
    pinMode(D6, OUTPUT);
    Serial.begin(9600);
}

void loop(void){
    //Low to High，实际大于 700 后亮度变化不明显
    for(brightness = 0; brightness <= 700; brightness++){//0 - 1023
        analogWrite(D6, brightness);
        Serial.println(brightness);
        delay(10);
    }

    //High to Low
    for(brightness = 700; brightness >= 0; brightness--){
        analogWrite(D6, brightness);
        Serial.println(brightness);
        delay(10);
    }
}

对于输出模拟信号还有其他接口，靠大家自己去探索了

int analogRead(uint8_t pin);
void analogReference(uint8_t mode);
void analogWrite(uint8_t pin, int val);
void analogWriteFreq(uint32_t freq);
void analogWriteRange(uint32_t range);
