一、点灯

点亮LED灯，需要用到GPIO端口。

为了点亮LED灯，需要三个步骤：

打开GPIO口的时钟
初始化GPIO口（选择推挽输出）
设置低电平

1. 打开时钟

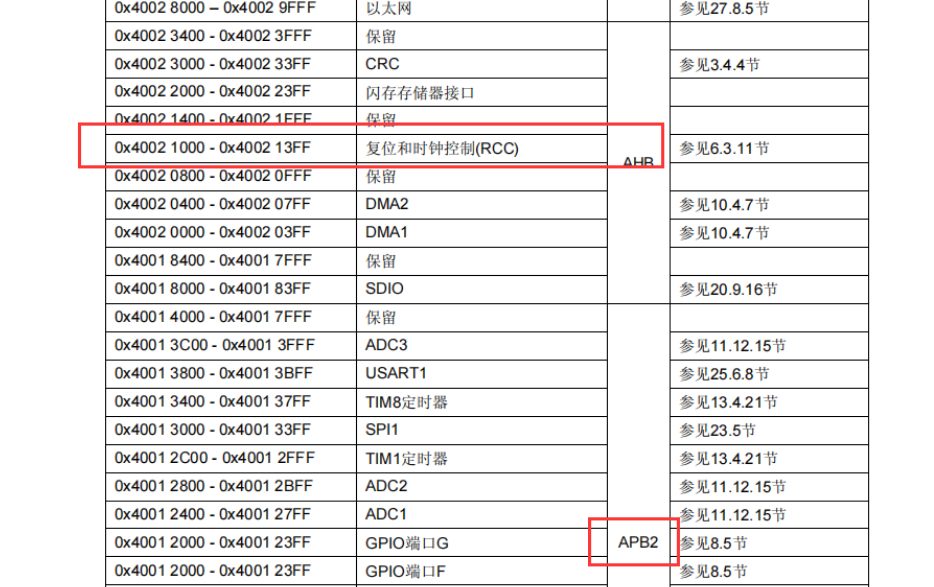

GPIO的地址：

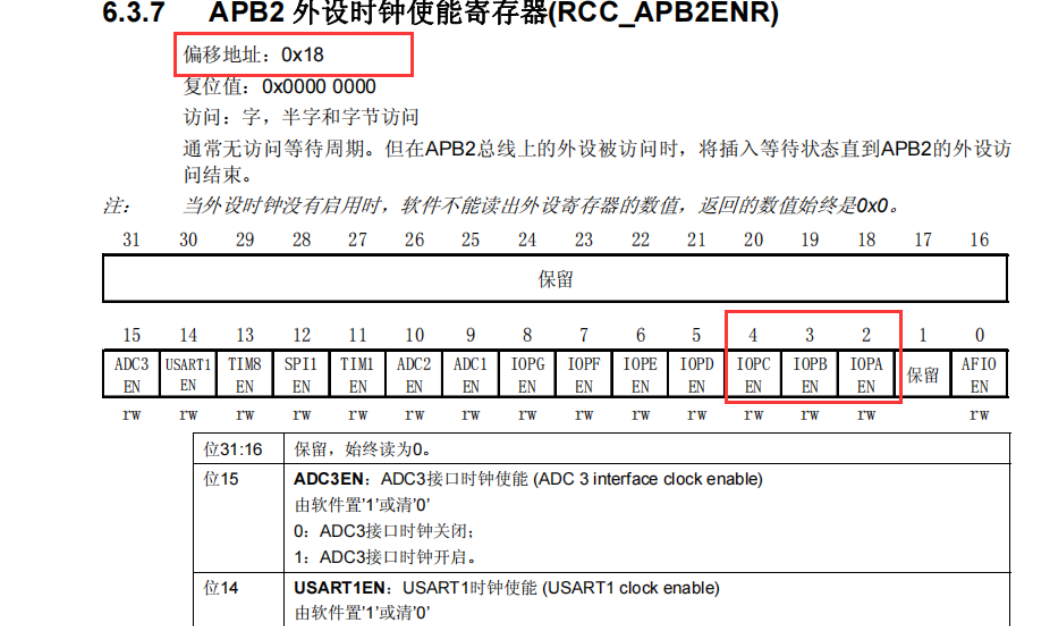

时钟的地址：

即0x40021018，则打开三个IO口的时钟需要将三个位都置1：

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

// 打开时钟
RCC_APB2ENR |= (1<<3); ?// 打开 GPIOB 时钟
RCC_APB2ENR |= (1<<4); ?// 打开 GPIOC 时钟
RCC_APB2ENR |= (1<<2); ?// 打开 GPIOA 时钟

2. 初始化
GPIO口有八种模式：

输入浮空
输入上拉
输入下拉
模拟输入
开漏输出
推挽式输出
推挽式复用功能
开漏复用功能
这里使用推挽输出

端口1-7为低，端口8-15为高。每个引脚由四个位控制。
以GPIOB和0号引脚（B0）为例，将其设置为推挽输出，并设置最大速度为10MHz，则将控制B0的四个位设置为0001:

#define GPIOB_CRL (*(unsigned int *)0x40010c00)

// 最后四位变为0001
GPIOB_CRL |= (1<<0);  // 最后一位变1
GPIOB_CRL &= ~(0xE<<0);  // 倒数2、3、4位变0

对于GPIOB的B0、GPIOC的C15、GPIOA的A0，设置如下：

#define GPIOB_CRL (*(unsigned int *)0x40010C00)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)

// 配置 GPIO 口为推免输出
// GPIOB----最后四位为0001
GPIOB_CRL |= (1<<0);  // 最后一位变1
GPIOB_CRL &= ~(0xE<<0);  // 倒数2、3、4位变0
// GPIOC----前四位为0001
GPIOC_CRH |= (1<<28);  //  第四位变1
GPIOC_CRH &= ~(0xE0000000);  // 前三位变0
// GPIOA----最后四位为0001
GPIOA_CRL |= (1<<0);  // 最后一位变1
GPIOA_CRL &= ~(0xE<<0);  // 倒数2、3、4位变0

3. 设置低电平

在这里插入图片描述

输出高电平则为1，低电平则为0

以GPIOB和0号引脚（B0）为例，将其设置为低电平:

#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
GPIOB_ODR &= ~(1<<0);  // 最后一位变0

?对于GPIOB的B0、GPIOC的C15、GPIOA的A0，设置如下：

#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
#define GPIOC_ODR (*(unsigned int *)0x4001100C)
#define GPIOA_ODR (*(unsigned int *)0x4001080C)

GPIOB_ODR &= ~(1<<0);  //最后一位变为0
GPIOC_ODR &= ~(1<<15); //倒数16位变为0
GPIOA_ODR &= ~(1<<0);  //最后一位变为

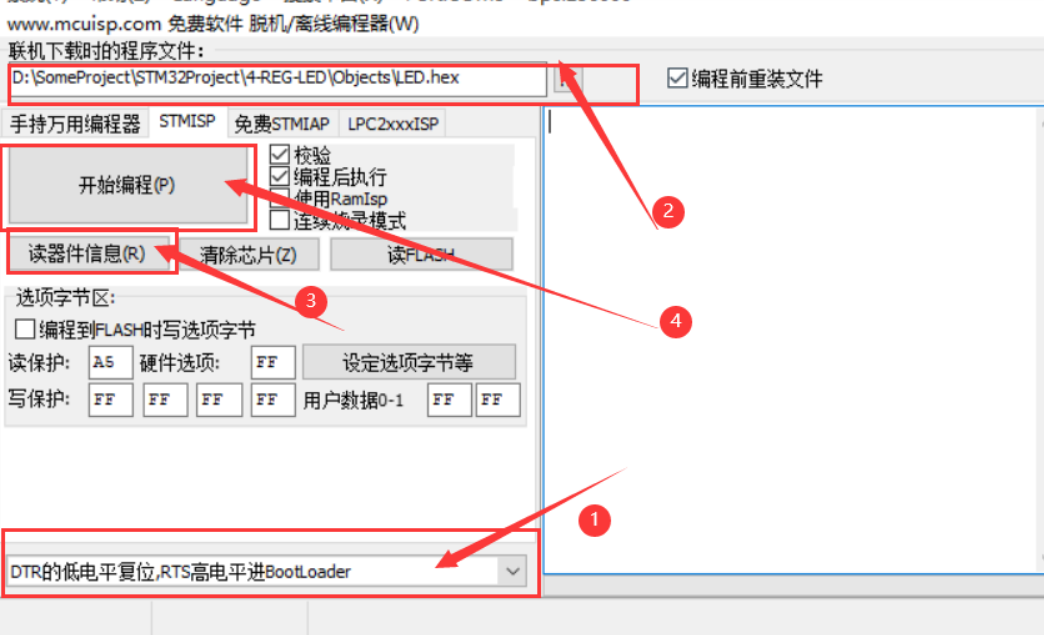

三、创建项目

1. 新建项目

前文说过，暂且不表

2. 编写代码

#define GPIOB_BASE 0x40010C00
#define GPIOC_BASE 0x40011000
#define GPIOA_BASE 0x40010800

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

#define GPIOB_CRL (*(unsigned int *)0x40010C00)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)

#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
#define GPIOC_ODR (*(unsigned int *)0x4001100C)
#define GPIOA_ODR (*(unsigned int *)0x4001080C)



void SystemInit(void);
void Delay_ms(volatile  unsigned  int);

void Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i;
     while(t--)
         for (i=0;i<800;i++);
}


int main(){
	// 开启时钟
	RCC_APB2ENR |= (1<<3); // 开启 GPIOB 时钟
	RCC_APB2ENR |= (1<<4); // 开启 GPIOC 时钟
	RCC_APB2ENR |= (1<<2); // 开启 GPIOA 时钟


	// 设置 GPIO 为推挽输出
	// 设置 GPIOB 最后四位为 0001 (B0)
	GPIOB_CRL |= (1<<0);  // 最后一位设置为1
	GPIOB_CRL &= ~(0xE);  // 倒数二、三、四位设置为0
	// 设置 GPIOC 前四位为 0001  (C15)
	GPIOC_CRH |= (1<<28); // 第四位设置为1
	GPIOC_CRH &= ~(0xE0000000);  // 前三位设置为0
	// 设置 GPIOA 最后四位为 0001 (A0)
	GPIOA_CRL |= (1<<0);  // 最后一位设置为1
	GPIOA_CRL &= ~(0xE);  // 倒数二、三、四位设置为0


	// 3个LED初始化为不亮（即高点位）
	GPIOB_ODR |= (1<<0);  // 最后一位设置为1
	GPIOC_ODR |= (1<<15); // 倒数第15位设置为1
	GPIOA_ODR |= (1<<0);  // 最后一位设置为1


	while(1){
		GPIOB_ODR &= ~(1<<0); // 点灯1
		Delay_ms(1000000);
		GPIOB_ODR |= (1<<0);  // 灭灯1
		Delay_ms(1000000);

		GPIOC_ODR &= ~(1<<15); // 点灯2
		Delay_ms(1000000);
		GPIOC_ODR |= (1<<15);  // 灭灯2
		Delay_ms(1000000);

		GPIOA_ODR &= ~(1<<0); // 点灯3
		Delay_ms(1000000);
		GPIOA_ODR |= (1<<0);  // 灭灯3
		Delay_ms(1000000);

	}

}


void SystemInit(){

}
