[嵌入式]御神楽的学习记录之STM32寄存器实现流水灯

提示:文章写完后,目录可以自动生成,如何生成可参考右边的帮助文档


一、GPIO端口初始化

1.时钟配置

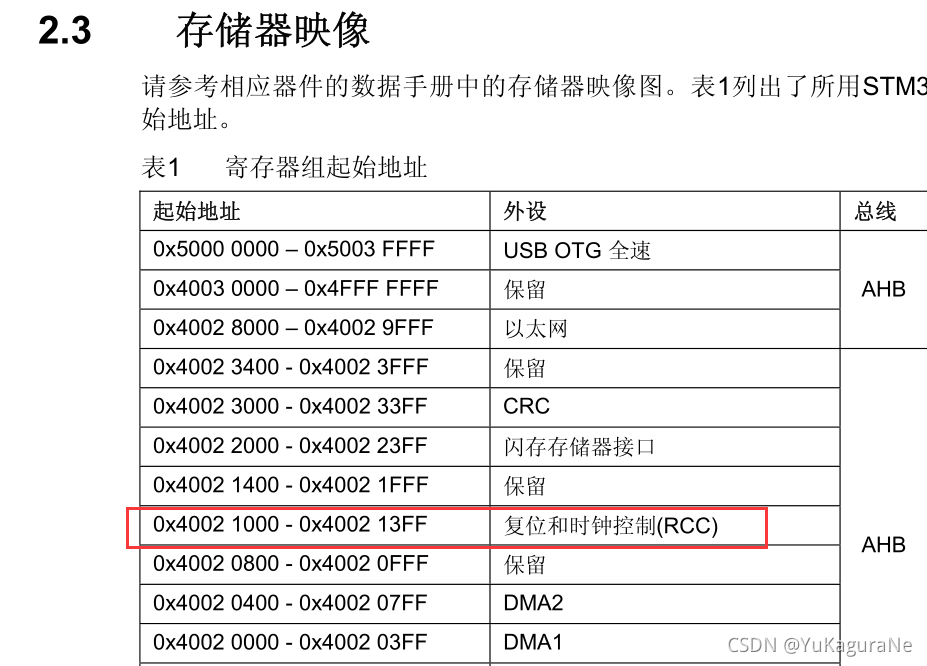

1) 通过查询STM32中文参考手册查询时钟使能(RCC) 寄存器映射基地址
在这里插入图片描述
2) 本次流水灯采用GPIOAGPIOBGPIOC三个端口,位于APB2总线,如下图:
在这里插入图片描述

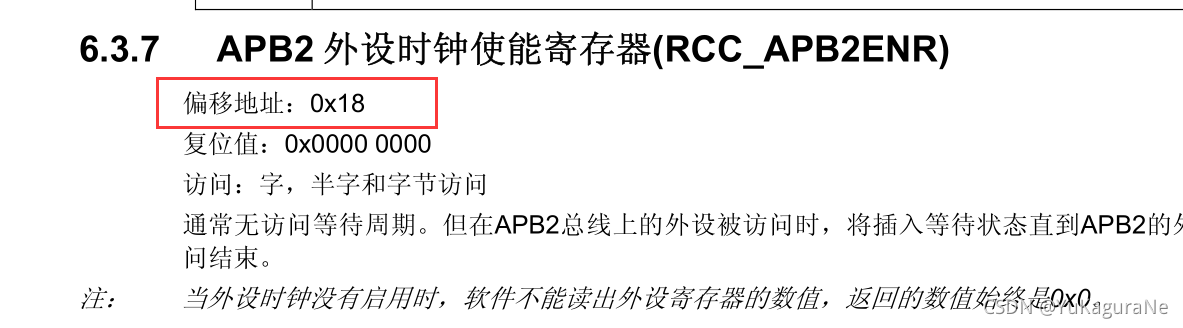

3) 找到对应端口总线的外设时钟使能寄存器偏移地址

在这里插入图片描述

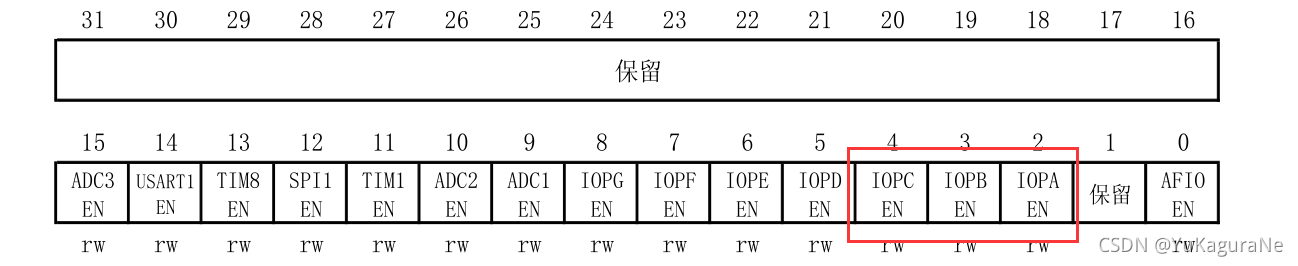

查询可知GPIOAGPIOBGPIOC位于APB2总线上,偏移地址为:0x18
在这里插入图片描述

4) 使能对应端口时钟

//----------------APB2使能时钟寄存器 ---------------------
#define RCC_APB2ENR		*((unsigned volatile int*)0x40021018)

	RCC_APB2ENR|=1<<2|1<<3|1<<4;			//APB2-GPIOA、GPIOB、GPIOC外设时钟使能

2.配置输入输出模式

本流水灯采用通用推挽输出模式,并设置输出时钟频率2Mhz,使用端口A12B1C14。并通过手册查询使用的GPIO端口对应的地址:

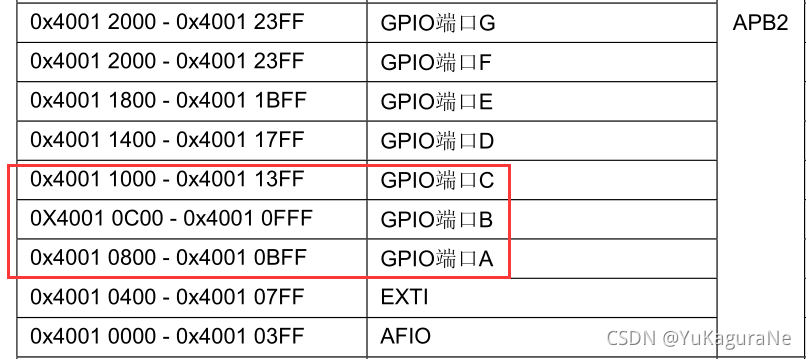

1) GPIOx端口基地址:
在这里插入图片描述

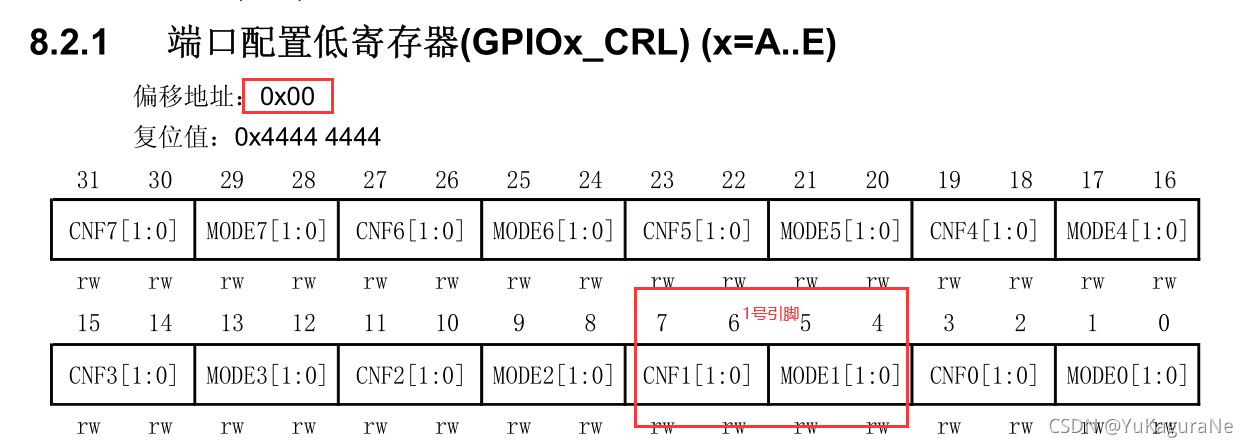

2) 配置端口配置低寄存器B1
查询操作手册可知:
在这里插入图片描述
基地址偏移量

//----------------GPIOB配置寄存器 -----------------------
#define GPIOB_CRL		*((unsigned volatile int*)0x40010C00)
#define	GPIOB_ODR		*((unsigned volatile int*)0x40010C0C)

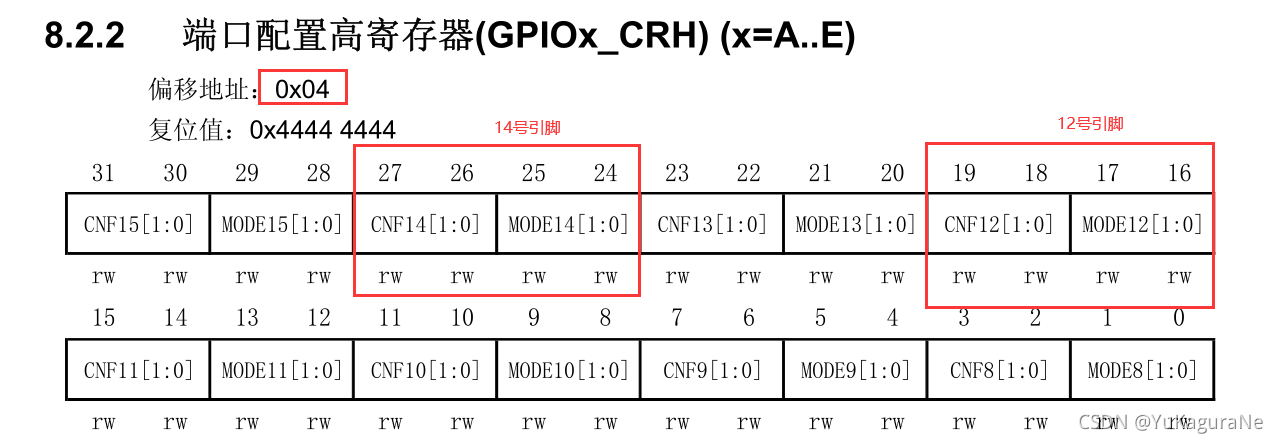

3) 配置端口配置高寄存器A12、C14
在这里插入图片描述
还是基地址偏移量

//----------------GPIOA配置寄存器 -----------------------
#define GPIOA_CRL		*((unsigned volatile int*)0x40010804)
#define	GPIOA_ODR		*((unsigned volatile int*)0x4001080C)
//----------------GPIOC配置寄存器 -----------------------
#define GPIOC_CRH		*((unsigned volatile int*)0x40011004)
#define	GPIOC_ODR		*((unsigned volatile int*)0x4001100C)

4) 设置所有的端口输出模式为推挽模式,输出速度为2Mhz

	GPIOA_CRH&=0xFFF0FFFF;		//设置位 清零
	GPIOA_CRH|=0x00020000;		//PA12推挽输出,把第19、18、17、16位变为0010

	GPIOB_CRL&=0xFFFFFF0F;		//设置位 清零
	GPIOB_CRL|=0x00000020;		//PB1推挽输出,把第7、6、5、4变为0010

	GPIOC_CRH&=0xF0FFFFFF;		//设置位 清零
	GPIOC_CRH|=0x02000000;		//PC14推挽输出,把第27、26、25、24变为0010

二、实现代码

1.流水灯原理解释

通过控制同一时间不同颜色led灯的高低电平状态,实现流水灯。
状态1A12亮、B1灭、C14灭
状态2:A12灭、B1亮、C14灭
状态3:A12灭、B1灭、C14亮
状态3结束后循环进行即可达到效果

1.C语言实现流水灯

代码如下:

#include "stm32f10x.h"
//----------------APB2使能时钟寄存器 ---------------------
#define RCC_APB2ENR		*((unsigned volatile int*)0x40021018)
//----------------GPIOA配置寄存器 -----------------------
#define GPIOA_CRL		*((unsigned volatile int*)0x40010800)
#define	GPIOA_ODR		*((unsigned volatile int*)0x4001080C)
//----------------GPIOB配置寄存器 -----------------------
#define GPIOB_CRL		*((unsigned volatile int*)0x40010C00)
#define	GPIOB_ODR		*((unsigned volatile int*)0x40010C0C)
//----------------GPIOC配置寄存器 -----------------------
#define GPIOC_CRH		*((unsigned volatile int*)0x40011004)
#define	GPIOC_ODR		*((unsigned volatile int*)0x4001100C)


//延时函数
 void Delay()
 {
   u32 i=0;
   for(;i<5000000;i++);
 }
 int main(void)
 {
	RCC_APB2ENR|=1<<2|1<<3|1<<4;			//APB2-GPIOA、GPIOB、GPIOC外设时钟使能

	GPIOA_CRH&=0xFFF0FFFF;		//设置位 清零
	GPIOA_CRH|=0x00020000;		//PA12推挽输出
	GPIOA_ODR&=~(1<<12);			//设置初始灯为灭

	GPIOB_CRL&=0xFFFFFF0F;		//设置位 清零
	GPIOB_CRL|=0x00000020;		//PB1推挽输出
	GPIOB_ODR&=~(1<<1);			//设置初始灯为灭

	GPIOC_CRH&=0xF0FFFFFF;		//设置位 清零
	GPIOC_CRH|=0x02000000;		//PC14推挽输出
	GPIOC_ODR&=~(1<<14);			//设置初始灯为灭




	while(1){
		//A灯
		GPIOA_ODR|=1<<12;		//PA12高电平
	 	Delay();
		GPIOA_ODR&=~(1<<12);	//PA12低电平,因为是置0,所以用按位与

		//B灯
		GPIOB_ODR|=1<<1;		//PB1高电平
	 	Delay();
		GPIOB_ODR&=~(1<<1);		//PB1低电平,因为是置0,所以用按位与

		//C灯
		GPIOC_ODR|=1<<14;		//PC14高电平
	 	Delay();
		GPIOC_ODR&=~(1<<14);	//PC14低电平,因为是置0,所以用按位与



		}
}

2.汇编方式实现

代码如下:

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT led

led
	;使能A,B,C
    ldr r0, =0x40021018
    ldr r1, =0x0000001c
    str r1, [r0]


	;配置端口A12
	ldr r0, =0x40010804
    ldr r1, [r0]
    bic r1, r1, #0x000f0000
    orr r1, r1, #0x00010000
    str r1, [r0]

	;配置端口B1
    ldr r0, =0x40010c00
    ldr r1, [r0]
    bic r1, r1, #0x000000f0
    orr r1, r1, #0x00000010
    str r1, [r0]

	;配置端口C14
	ldr r0, =0x40011004
    ldr r1, [r0]
    bic r1, r1, #0x0f000000
    orr r1, r1, #0x01000000
    str r1, [r0]

	;初始为A12亮灯
	ldr r0, =0x4001080c
    ldr r1, =0x00000010
    str r1, [r0]

	ldr r0, =5000000;频率
    ldr r1, =0

;循环亮灯
blink
    add r1, r1, #1
    cmp r1, r0
    blt blink

	;A4灭
	ldr r1, =0x4001080c
    ldr r2, [r1]
    eor r2, r2, #0x00000010
    str r2, [r1]

	;B1亮
	ldr r1, =0x40010c0c
    ldr r2, [r1]
    eor r2, r2, #0x00000020
    str r2, [r1]

	ldr r1, =0

blink1
	add r1, r1, #1
    cmp r1, r0
    blt blink1

	;B1灭
	ldr r1, =0x40010c0c
    ldr r2, [r1]
    eor r2, r2, #0x00000020
    str r2, [r1]

	;C14亮
	ldr r1, =0x4001100c
    ldr r2, [r1]
    eor r2, r2, #0x00004000
    str r2, [r1]


	ldr r1, =0

blink2
	add r1, r1, #1
    cmp r1, r0
    blt blink2

	;C14灭
	ldr r1, =0x4001100c
    ldr r2, [r1]
    eor r2, r2, #0x00004000
    str r2, [r1]

	;A12亮
	ldr r1, =0x4001080c
    ldr r2, [r1]
    eor r2, r2, #0x00000010
    str r2, [r1]


	ldr r1, =0
    b blink


	END

三、效果演示

在这里插入图片描述


总结

GPIO点亮流水灯需要首先打开GPOI时钟然后配置其输出模式和输出频率,最后通过3个状态调整led灯的高低电平,不断循环,即可实现流水灯

参考

https://blog.csdn.net/qq_47281915/article/details/120812867?spm=1001.2014.3001.5501
https://blog.csdn.net/geek_monkey/article/details/86293880
STM32中文参考手册
