[嵌入式]gpio子系统与pinctrl子系统四：使用

主要是如何使用gpiolib相关接口，进行其他的驱动开发。

这块主要是针对“驱动工程师”而言的，不是针对原厂的BSP工程师。

几个gpiolib常用的经典接口包括：

• gpio_request： 驱动中要想使用某一个gpio，就必须先调用gpio_request接口来向内核申请，得到允许后才可以去使用这个gpio。
• gpio_free： 对应gpio_request，用来释放申请后用完了的gpio。
• gpiochip_is_requested： 接口用来判断某一个gpio是否已经被申请了。
• gpio_direction_input：?接口用来设置GPIO为输入模式。
• gpio_direction_output: 接口用来设置GPIO为输出模式。

另外几个新接口包括：

• devm_gpio_request_one：?申请并将gpio初始为高电平。
• gpio_get_value：?//读取gpio电平值
• gpio_set_value：??//设置gpio电平值

另外就是获取设备树引脚定义的接口包括：

• of_get_named_gpio：// 根据函数返回值来得到gpio号

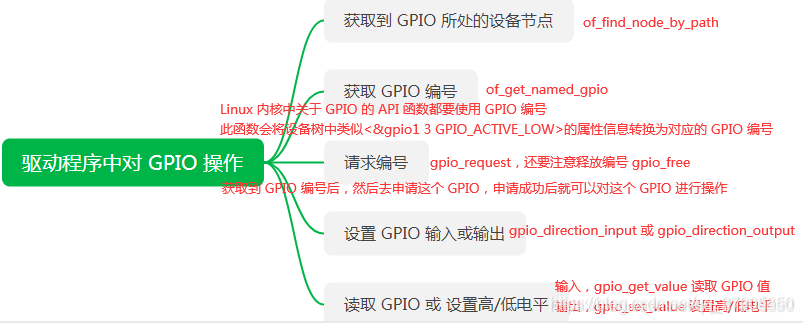

引用一张图：

?典型应用

    /* 从设备树获取引脚编号 */
    gpio_cs = of_get_named_gpio(nd, "spi_cs", 0);
    if(!gpio_is_valid(gpio_cs )) {
        printk("get gpio_cs failed !\r\n");
        return -EINVAL;
    } else {
        printk("gpio_cs = %d gpio ok !\r\n", gpio_cs  );
        ret = gpio_request(gpio_cs, "spi_cs");
        if(ret < 0) {
            printk("request gpio spi_cs failed !\r\n");
            gpio_free(gpio_cs);
            return -EINVAL;
        }

        /* 设置gpio_cs 引脚方向 */
        ret = gpio_direction_output(gpio_cs, 0);// 片选:低有效
    	if (ret < 0) {
    		printk("can't request output direction spi_cs gpio %d\n", gpio_cs);
    		return ret;
    	} else {
            printk("spi_cs gpio_direction_output ok !\r\n");
        }
    }
