一、什么是外部中断？

在这里，为了好理解，作者就不讲理论了，害怕各位有点迷，直接上图：
在这里插入图片描述

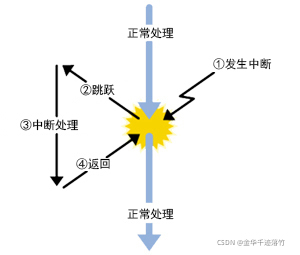

这张图就是整个中断系统的示意图。

二、怎么使用中断及配置

1.引脚中断配置

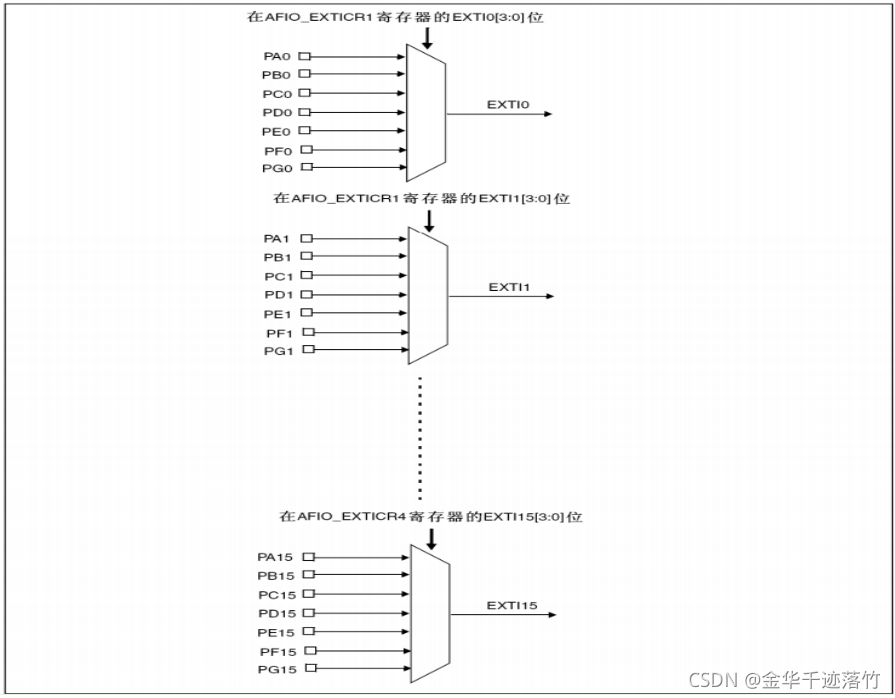

我们在使用中断时，有很多类型的中断，比如说，定时器中断、DMA中断、串口中断等等，我们在这里采用的按键提供中断源，注意：我们这里使用的中断和按键都是使用的按键，但是他俩有着很大的区别，他们两个从根上是不一样的，所以我们要分清。

在这里插入图片描述

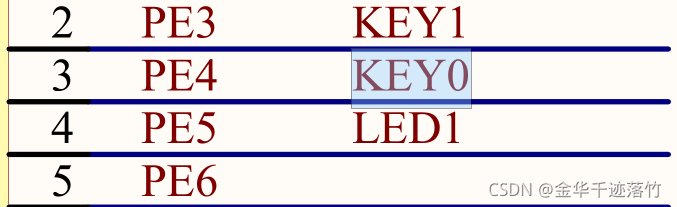

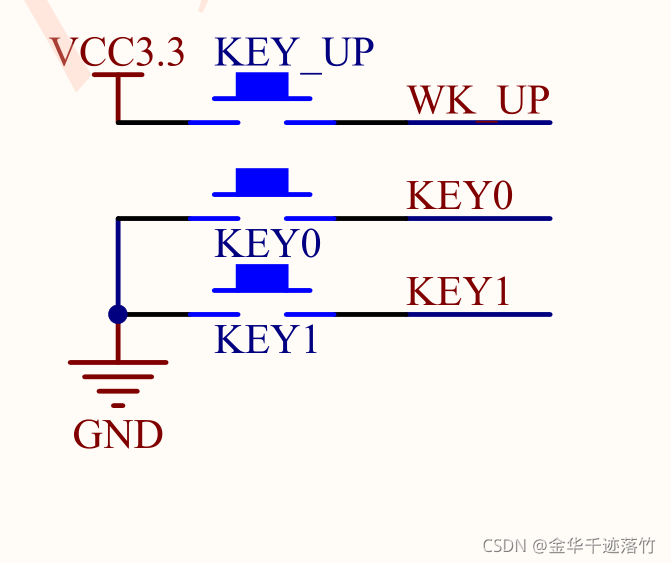

开发板的中断引脚

在这里插入图片描述
我们使用的是正点原子开发板
我们采用的的中断引脚是PE4和PE3，所以在这里就要配置相关的数据。

2.代码编写

#include "exit.h"
#include "delay.h"
#include "led.h"

/*********************************
函数名称：void EXTI_INIT()
函数功能：初始化PE3 PE4的中断配置
**********************************/
void EXTI_INIT()
{
	GPIO_InitTypeDef 		GPIO_InitStructure;//GPIO的结构体定义
	EXTI_InitTypeDef 		EXTI_InitStructure;//中断的结构体定义
	NVIC_InitTypeDef	  NVIC_InitStructure;//中断控制器结构体定义
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE|RCC_APB2Periph_AFIO,ENABLE);//使能时钟GPIOE和复用时钟

	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;//使用GPIO引脚上拉
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4;		//GPIO的引脚设置
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;		//GPIO引脚的速率
	GPIO_Init(GPIOE,&GPIO_InitStructure);		//初始化GPIOE.4


	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;//使用GPIO引脚上拉
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_3;//GPIO的引脚设置
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//GPIO引脚的速率
	GPIO_Init(GPIOE,&GPIO_InitStructure);//初始化GPIOE.3

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_PinSource4);//把引脚跟中断联系起来的一个函数，如果是PA9，这个地方就是GPIO_PortSourceGPIOA，GPIO_PinSource9
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_PinSource3);//把引脚跟中断联系起来的一个函数，

	EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;//中断方式，外部中断
	EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;//中断的方式，下降沿
	EXTI_InitStructure.EXTI_Line=EXTI_Line4;//中断线 line4
	EXTI_InitStructure.EXTI_LineCmd=ENABLE;//中断使能
	EXTI_Init(&EXTI_InitStructure);//初始化中断

	EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;//中断方式，外部中断
	EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;//中断的方式，下降沿
	EXTI_InitStructure.EXTI_Line=EXTI_Line3;//中断线 line3
	EXTI_InitStructure.EXTI_LineCmd=ENABLE;//中断使能
	EXTI_Init(&EXTI_InitStructure);//初始化中断


	NVIC_InitStructure.NVIC_IRQChannel=EXTI4_IRQn;//中断的组
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;//中断控制器使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;//抢占优先级为0，数字越低，中断优先级越高
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=2;//响应优先级
	NVIC_Init(&NVIC_InitStructure);//初始化中断控制器

	NVIC_InitStructure.NVIC_IRQChannel=EXTI3_IRQn;//中断的组
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;//中断控制器使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;//抢占优先级为0，数字越低，中断优先级越高
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=2;//响应优先级
	NVIC_Init(&NVIC_InitStructure);//初始化中断控制器
}
/*********************************
函数名称：void EXTI4_IRQHandler()
函数功能：PE4的中断服务函数
**********************************/

void EXTI4_IRQHandler()
{
		delay_ms(10);
		if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)==0)//判断PE4是否真的按下
		{
			delay_ms(10);//消抖
			if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)==0)
			{
				LED0_ON;
				EXTI_ClearITPendingBit(EXTI_Line4); //清楚中断标志位
			}

		}
}
/*********************************
函数名称：void EXTI3_IRQHandler()
函数功能：PE3的中断服务函数
**********************************/
void EXTI3_IRQHandler()
{
		delay_ms(10);
		if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)==0)
		{
			delay_ms(10);
			if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)==0)
			{
				LED0_OFF;
				EXTI_ClearITPendingBit(EXTI_Line3);
			}

		}

}

main.c文件

#include "stm32f10x.h"
#include "delay.h"
#include "led.h"
#include "exit.h"

int main(void)
 {
	 LED_Init();//lED灯的初始化
	 EXTI_INIT();//中断配置的初始化
	 delay_init();//延时函数的初始化
	 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//中断控制器的分组
	 /*NVIC_IRQChannelPreemptionPriority(抢占优先级)     NVIC_IRQChannelSubPriority(响应优先级)
	 NVIC_PriorityGroup_0   NVIC_IRQChannelPreemptionPriority没有  NVIC_IRQChannelSubPriority  0~15
	 NVIC_PriorityGroup_1   NVIC_IRQChannelPreemptionPriority0-1   NVIC_IRQChannelSubPriority  0~7
	 NVIC_PriorityGroup_2   NVIC_IRQChannelPreemptionPriority0-3   NVIC_IRQChannelSubPriority  0~3
	 NVIC_PriorityGroup_3   NVIC_IRQChannelPreemptionPriority0-7   NVIC_IRQChannelSubPriority  0~1
	 NVIC_PriorityGroup_3   NVIC_IRQChannelPreemptionPriority0-15   NVIC_IRQChannelSubPriority  没有
	 */
  while(1)
	{

	}
 }
