外设名称?? ?外设基地址?? ?相对 APB2 总线的地址偏移
GPIOA?? ?0x4001 0800?? ?0x0000 0800
GPIOB?? ?0x4001 0C00?? ?0x0000 0C00
GPIOC?? ?0x4001 1000?? ?0x0000 1000
GPIOD?? ?0x4001 1400?? ?0x0000 1400
GPIOE?? ?0x4001 1800?? ?0x0000 1800
GPIOF?? ?0x4001 1C00?? ?0x0000 1C00
GPIOG?? ?0x4001 2000?? ?0x0000 2000

1.3?外设寄存器地址?

本文要用到GPIOA,GPIOB,GPIOC。表格是通过查表得出，更多的可以根据大哥的博客看

?STM32从地址到寄存器_geekYatao-CSDN博客_stm32寄存器地址

STM32寄存器的简介、地址查找，与直接操作寄存器_geekYatao-CSDN博客_stm32寄存器

寄存器名称	寄存器地址	相对GPIOA基址的偏移
GPIOA_CRL	0x4001 0800	0x00
GPIOA_CRH	0x4001 0804	0x04
GPIOA_IDR?	0x4001 0808	0x08
GPIOA_ODR	0x4001 080C	0x0C
GPIOA_BSRR	0x4001 0810	0x10
GPIOA_BRR	0x4001 0814	0x14
GPIOA_LCKR	0x4001 0818	0x18

1.4接线

1.4.1 将串口USB转TTL线与stm32核心板连接如图所示

?1.4.2 并且要设.BOOT0 与 BOOT1 配置启动方式。?

BOOT1=x?? ?BOOT0=0?? ?从用户闪存启动，这是正常的工作模式。?
BOOT1=0?? ?BOOT0=1?? ?(ISP方式)从系统存储器启动，这种模式启动的程序功能由厂家设置。
BOOT1=1?? ?BOOT0=1?? ?从内置SRAM启动，这种模式可以用于调试.

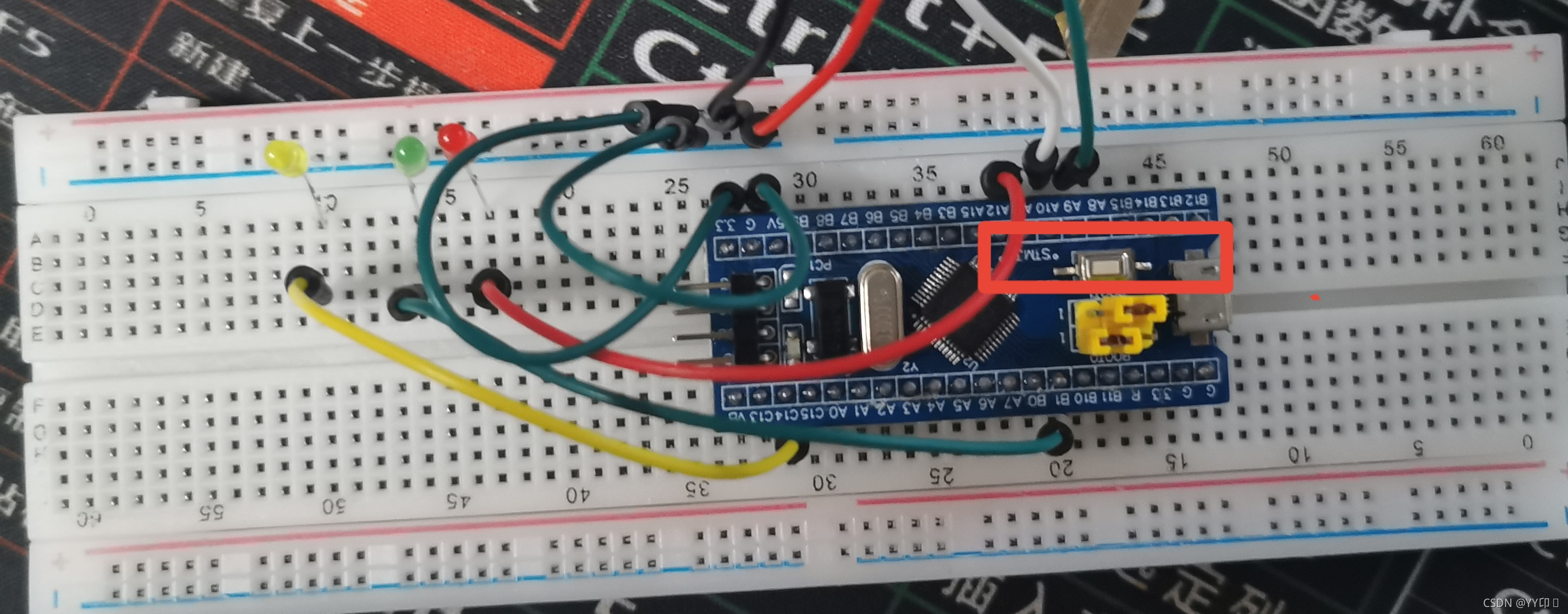

如下图箭头所示

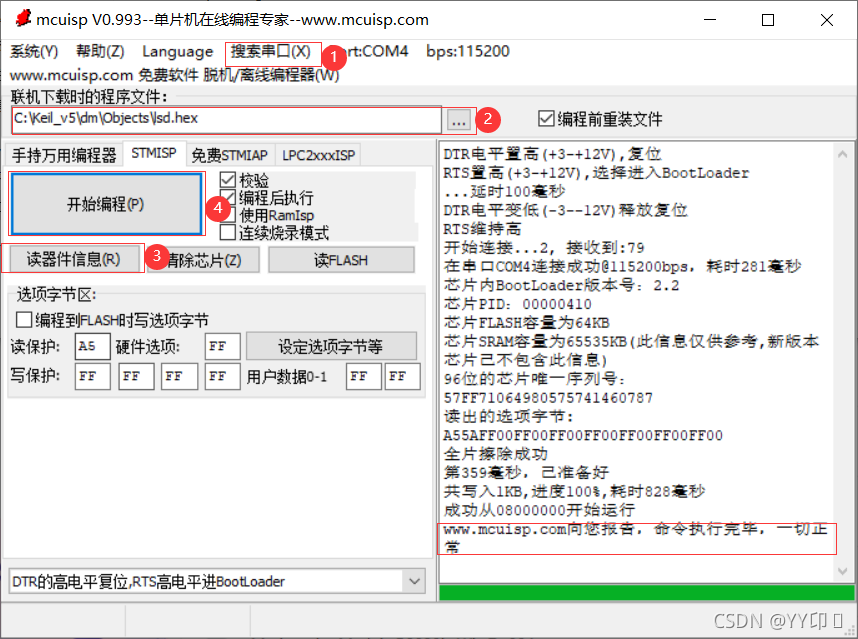

?1.5 程序下载

?烧录文件的时候要按一下reset。如下图

?二、用C语言寄存器实现流水灯

?2.1 工程文件

2.1.1 main.c

#define RCC_AP2ENR	*((unsigned volatile int*)0x40021018)
	//----------------GPIOA配置寄存器 ------------------------
#define GPIOA_CRH	*((unsigned volatile int*)0x40010804)
#define	GPIOA_ORD	*((unsigned volatile int*)0x4001080C)
//----------------GPIOB配置寄存器 ------------------------
#define GPIOB_CRL	*((unsigned volatile int*)0x40010C00)
#define	GPIOB_ORD	*((unsigned volatile int*)0x40010C0C)
//----------------GPIOC配置寄存器 ------------------------
#define GPIOC_CRH	*((unsigned volatile int*)0x40011004)
#define	GPIOC_ORD	*((unsigned volatile int*)0x4001100C)
//-------------------简单的延时函数-----------------------
void  Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i;
     while(t--)
         for (i=0;i<800;i++);
}
//------------------------主函数--------------------------
int main()
{
	int j=100;
	RCC_AP2ENR|=1<<2;			//APB2-GPIOA外设时钟使能
	RCC_AP2ENR|=1<<3;			//APB2-GPIOB外设时钟使能
	RCC_AP2ENR|=1<<4;			//APB2-GPIOC外设时钟使能
	//这两行代码可以合为 RCC_APB2ENR|=1<<3|1<<4;
	GPIOA_CRH&=0xFFF0FFFF;		//设置位 清零
	GPIOA_CRH|=0x00020000;		//PA12推挽输出
	GPIOA_ORD|=1<<12;			//设置初始灯为亮

	GPIOB_CRL&=0xFFFFFF0F;		//设置位 清零
	GPIOB_CRL|=0x00000020;		//PB1推挽输出
	GPIOB_ORD|=1<<1;			//设置初始灯为灭

	GPIOC_CRH&=0xF0FFFFFF;		//设置位 清零
	GPIOC_CRH|=0x02000000;   	//PC14推挽输出
	GPIOC_ORD|=1<<14;			//设置初始灯为灭
	while(j)
	{
		GPIOA_ORD=0x1<<12;		//PA12高电平
		Delay_ms(3000000);
		GPIOA_ORD=0x0<<12;		//PA12低电平
		Delay_ms(3000000);

		GPIOB_ORD=0x1<<1;		//PB1高电平
		Delay_ms(3000000);
		GPIOB_ORD=0x0<<1;		//PB1低电平
		Delay_ms(3000000);

		GPIOC_ORD=0x1<<14;		//PC14高电平
		Delay_ms(3000000);
		GPIOC_ORD=0x0<<14;		//PC14低电平
		Delay_ms(3000000);
	}
}
