1、实验目的

了解STM32F103微控制器的GPIO口的结构，掌握GPIO口使用的程序设计方法。

2、实验要求

使用STM32F103微控制器的PA口，PA口的低半字节接发光二极管，高半字节接开关K1-K8，编程实现用灯的亮、灭去反映开关的状态。

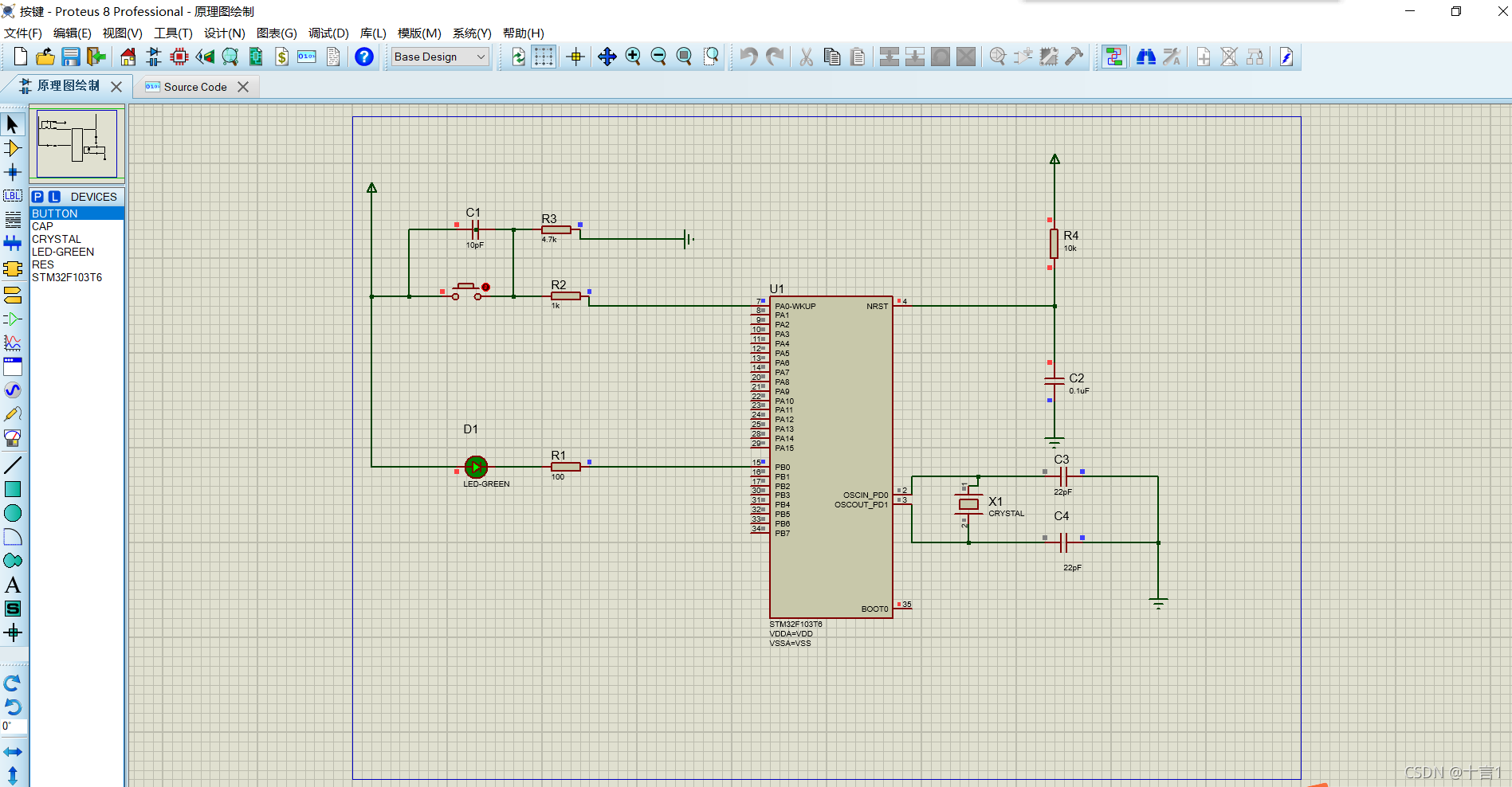

3、proteus仿真图

在这里插入图片描述

4、程序代码

main.c

#include "stm32f10x.h"
#include "bsp_LED.h"
#include "bsp_key.h"
void Delay(uint32_t count)
{
	for(;count!=0;count--);
}
int main(void){
LED_GPIO_Config();
KEY_GPIO_Config();
	while(1){
	if(Key_Scan(KEY1_GPIO_PORT,	KEY1_GPIO_PIN)==KEY_ON){
		LED_G_TOGGLE;
	}
}
	}

bsp_key.h

#ifndef _BSP_KEY_H
#define _BSP_KEY_H
#include "stm32f10x.h"
#define KEY1_GPIO_PIN GPIO_Pin_0
#define KEY1_GPIO_PORT  GPIOA
#define KEY1_GPIO_CLK RCC_APB2Periph_GPIOA
#define KEY_ON 1
#define KEY_OFF 0
void KEY_GPIO_Config(void);
uint8_t Key_Scan(GPIO_TypeDef *GPIOx,uint16_t GPIO_Pin);
#endif

bsp_key.c

#include "bsp_key.h"
void KEY_GPIO_Config(void){
GPIO_InitTypeDef  GPIO_InitStruct;
RCC_APB2PeriphClockCmd(KEY1_GPIO_CLK, ENABLE);
GPIO_InitStruct.GPIO_Pin = KEY1_GPIO_PIN;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(KEY1_GPIO_PORT, &GPIO_InitStruct);
}
uint8_t Key_Scan(GPIO_TypeDef *GPIOx,uint16_t GPIO_Pin){
if(GPIO_ReadInputDataBit(GPIOx,GPIO_Pin) ==KEY_ON){
while(GPIO_ReadInputDataBit(GPIOx,GPIO_Pin) ==KEY_ON)
return KEY_ON;
}
else return KEY_OFF;
}

bsp_LED.h

#ifndef _BSP_LED_H
#define _BSP_LED_H
#include "stm32f10x.h"
#define LED_G_GPIO_PIN  GPIO_Pin_0
#define LED_G_GPIO_PORT  GPIOB
#define LED_G_GPIO_CLK  RCC_APB2Periph_GPIOB
#define LED_G_TOGGLE {LED_G_GPIO_PORT->ODR ^= LED_G_GPIO_PIN;}
void LED_GPIO_Config(void);
#endif

bsp_LED.c

#include "bsp_LED.h"
void LED_GPIO_Config(void){
GPIO_InitTypeDef  GPIO_InitStruct;
RCC_APB2PeriphClockCmd(LED_G_GPIO_CLK, ENABLE);
GPIO_InitStruct.GPIO_Pin = LED_G_GPIO_PIN;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStruct.GPIO_Speed =GPIO_Speed_50MHz;
GPIO_Init(LED_G_GPIO_PORT, &GPIO_InitStruct);
}
